Page 65 of 246

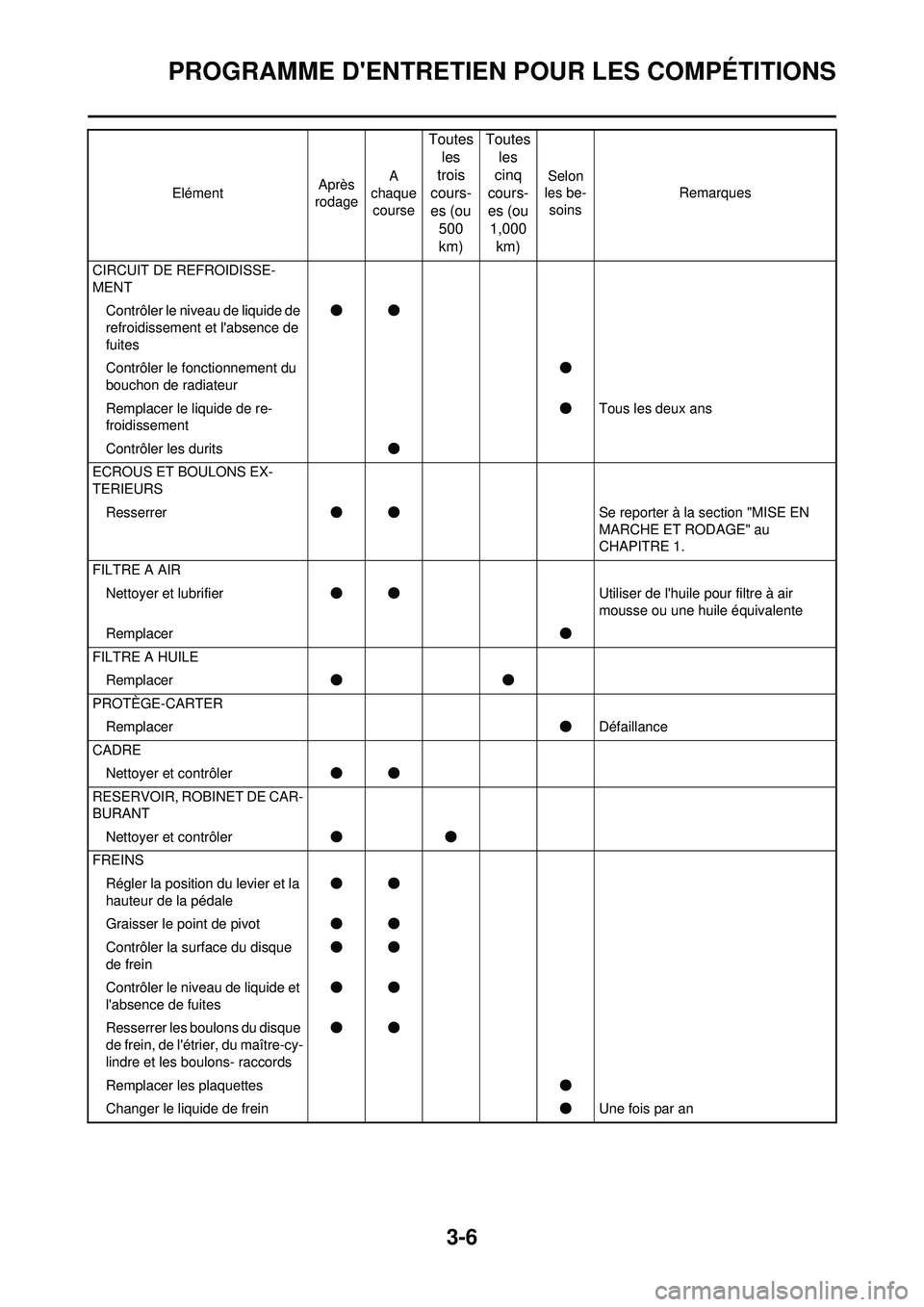

3-6
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
CIRCUIT DE REFROIDISSE-
MENTContrôler le niveau de liquide de
refroidissement et l'absence de
fuites ●●
Contrôler le fonctionnement du
bouchon de radiateur ●
Remplacer le liquide de re-
froidissement ●
Tous les deux ans
Contrôler les durits ●
ECROUS ET BOULONS EX-
TERIEURS Resserrer ●● Se reporter à la section "MISE EN
MARCHE ET RODAGE" au
CHAPITRE 1.
FILTRE A AIR Nettoyer et lubrifier ●● Utiliser de l'huile pour filtre à air
mousse ou une huile équivalente
Remplacer ●
FILTRE A HUILE Remplacer ●●
PROTÈGE-CARTER Remplacer ●Défaillance
CADRE Nettoyer et contrôler ●●
RESERVOIR, ROBINET DE CAR-
BURANT Nettoyer et contrôler ●●
FREINS Régler la position du levier et la
hauteur de la pédale ●●
Graisser le point de pivot ●●
Contrôler la surface du disque
de frein ●●
Contrôler le niveau de liquide et
l'absence de fuites ●●
Resserrer les boulons du disque
de frein, de l'étrier, du maître-cy-
lindre et les boulons- raccords ●●
Remplacer les plaquettes ●
Changer le liquide de frein ●Une fois par an
Elément
Après
rodage A
chaque
course
Toutes les
trois
cours-
es (ou 500 km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be-
soins Remarques
Page 66 of 246

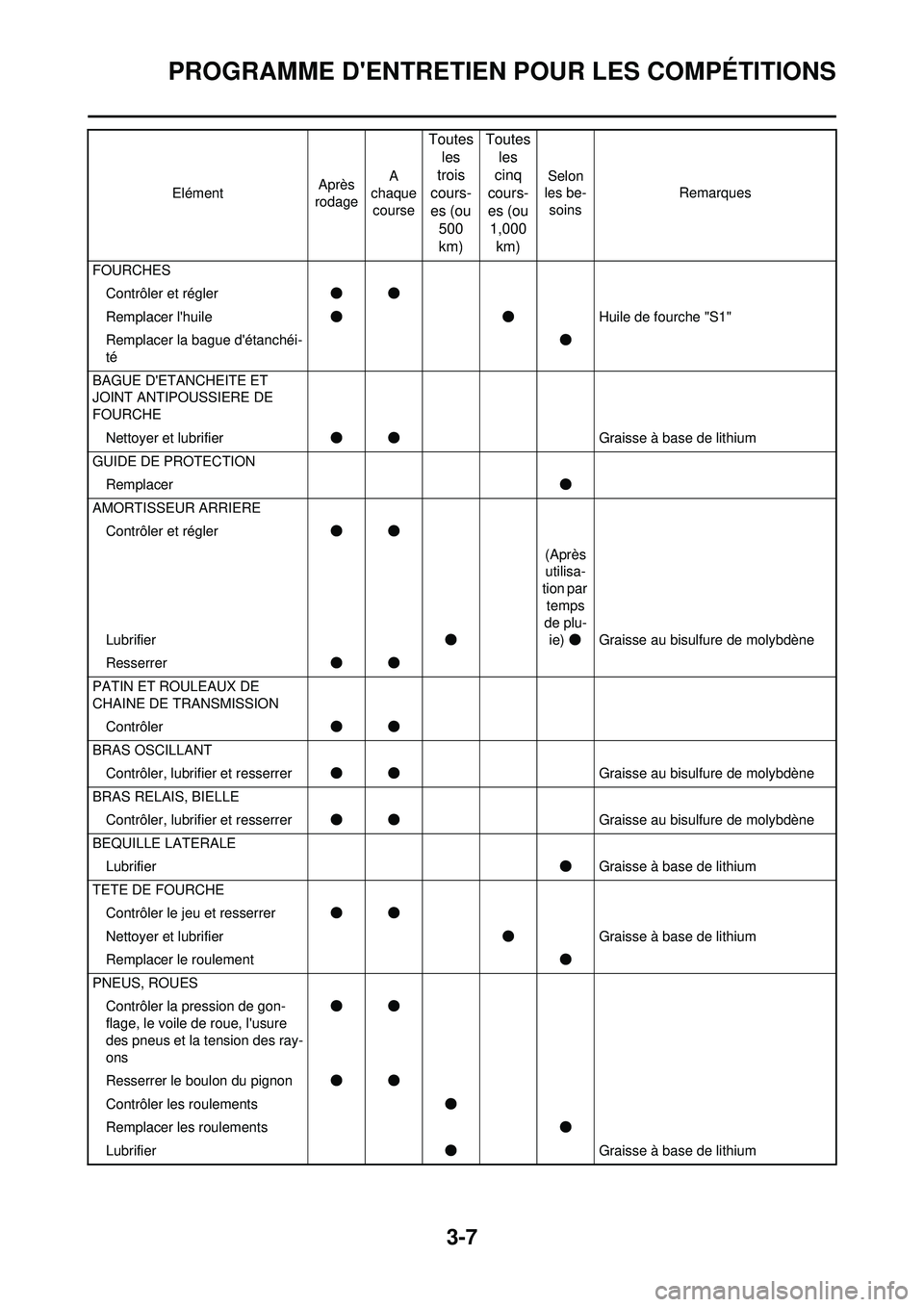

3-7
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
FOURCHESContrôler et régler ●●
Remplacer l'huile ●● Huile de fourche "S1"
Remplacer la bague d'étanchéi-
té ●
BAGUE D'ETANCHEITE ET
JOINT ANTIPOUSSIERE DE
FOURCHE Nettoyer et lubrifier ●● Graisse à base de lithium
GUIDE DE PROTECTION Remplacer ●
AMORTISSEUR ARRIERE Contrôler et régler ●●
Lubrifier ●(Après
utilisa-
tion par
temps
de plu- ie) ● Graisse au bisulfure de molybdène
Resserrer ●●
PATIN ET ROULEAUX DE
CHAINE DE TRANSMISSION Contrôler ●●
BRAS OSCILLANT Contrôler, lubrif ier et resserrer ●● Graisse au bisulfure de molybdène
BRAS RELAIS, BIELLE Contrôler, lubrif ier et resserrer ●● Graisse au bisulfure de molybdène
BEQUILLE LATERALE Lubrifier ●Graisse à base de lithium
TETE DE FOURCHE Contrôler le je u et resserrer ●●
Nettoyer et lubrifier ●Graisse à base de lithium
Remplacer le roulement ●
PNEUS, ROUES Contrôler la pression de gon-
flage, le voile de roue, l'usure
des pneus et la tension des ray-
ons ●●
Resserrer le boulon du pignon ●●
Contrôler les roulements ●
Remplacer les roulements ●
Lubrifier ●Graisse à base de lithium
Elément
Après
rodage A
chaque
course
Toutes les
trois
cours-
es (ou 500 km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be-
soins Remarques
Page 67 of 246

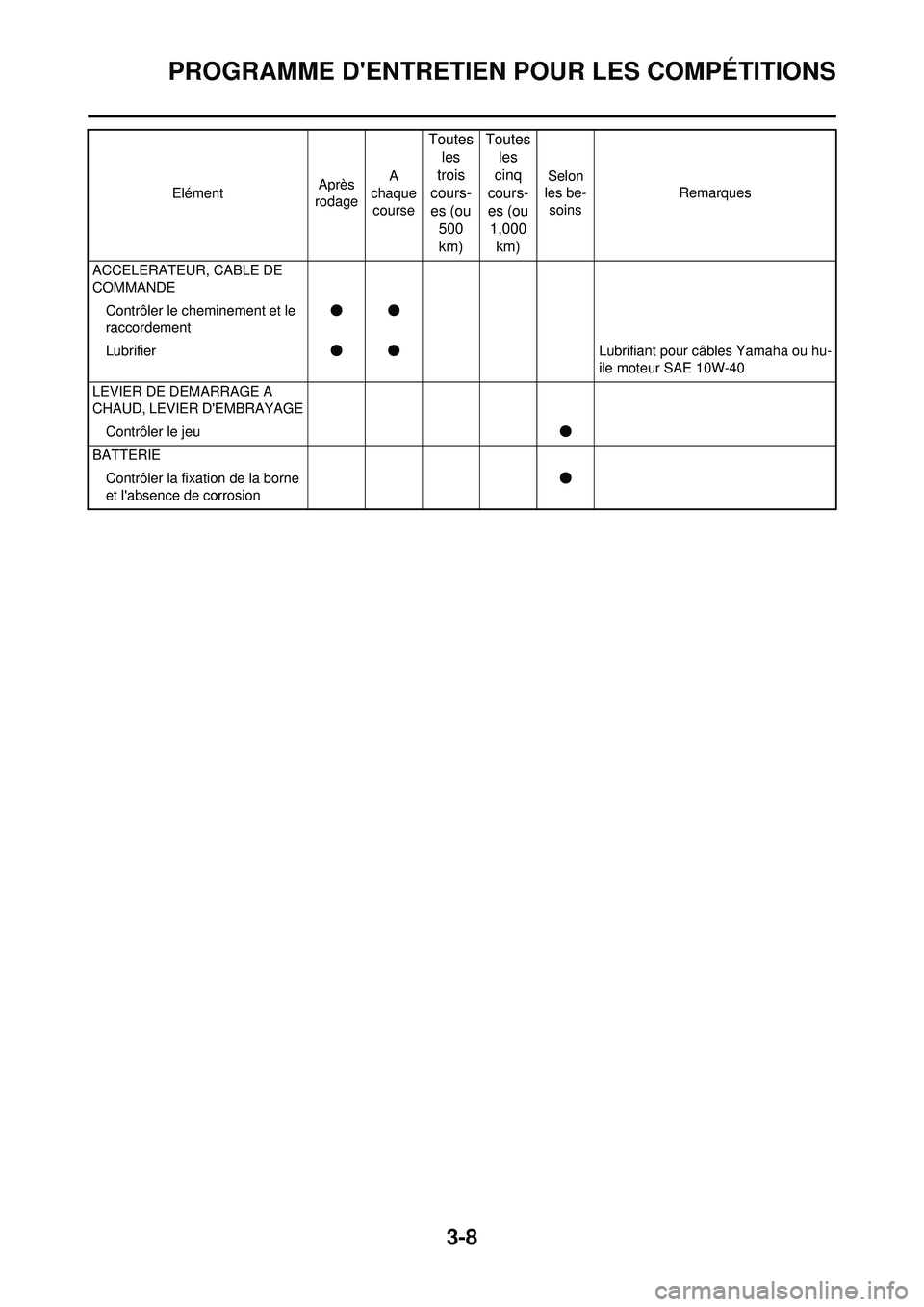

3-8
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
ACCELERATEUR, CABLE DE
COMMANDEContrôler le cheminement et le
raccordement ●●
Lubrifier ●● Lubrifiant pour câbles Yamaha ou hu-
ile moteur SAE 10W-40
LEVIER DE DEMARRAGE A
CHAUD, LEVIER D'EMBRAYAGE Contrôler le jeu ●
BATTERIE Contrôler la fixation de la borne
et l'absence de corrosion ●
Elément
Après
rodage A
chaque
course
Toutes les
trois
cours-
es (ou 500 km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be-
soins Remarques
Page 68 of 246

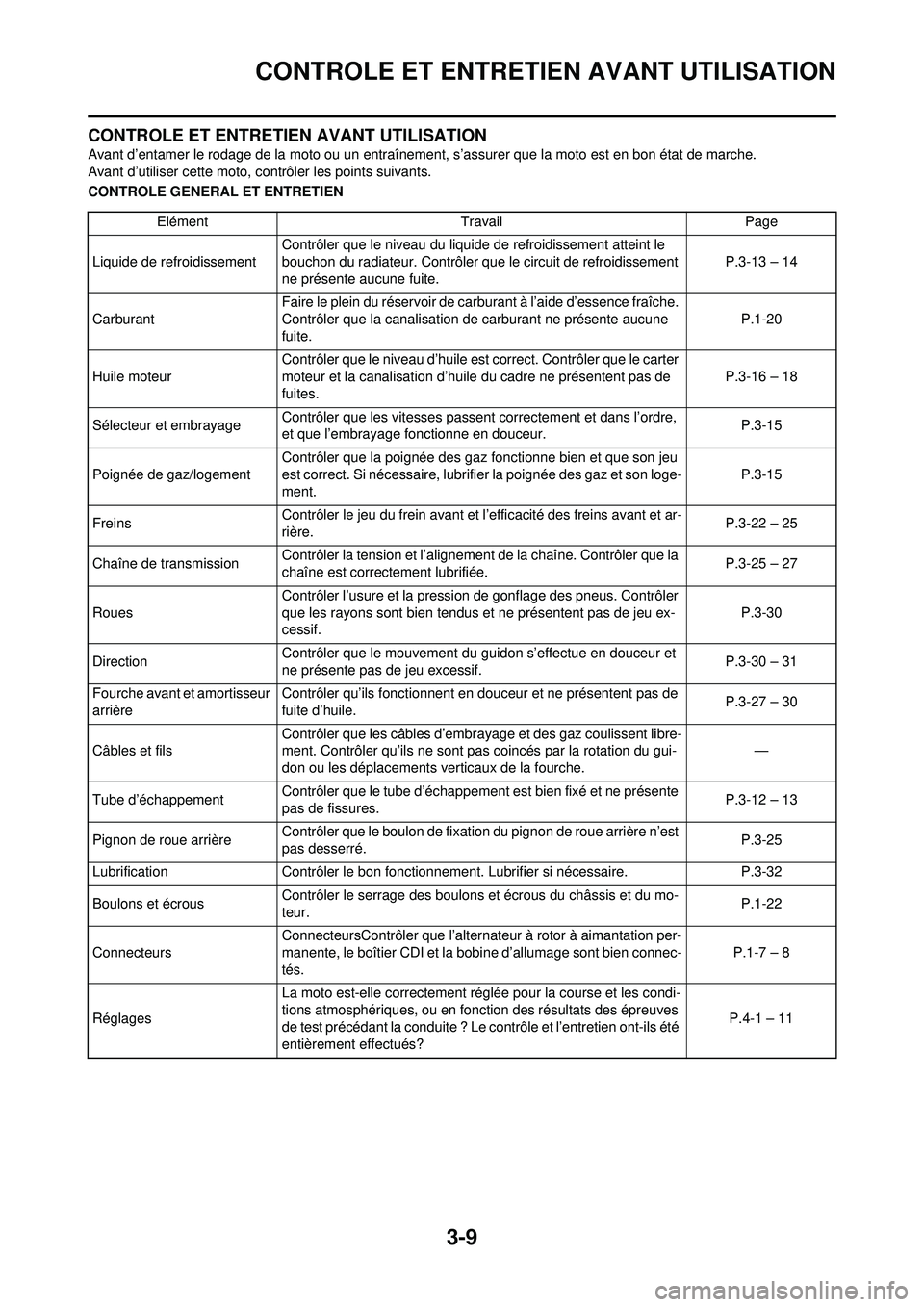

3-9
CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage de la moto ou un entraînement, s’assurer que la moto est en bon état de marche.
Avant d’utiliser cette moto, c ontrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément TravailPage
Liquide de refroidissement Contrôler que le niveau du liquide de refroidissement atteint le
bouchon du radiateur. Contrôler que le circuit de refroidissement
ne présente aucune fuite. P.3-13 – 14
Carburant Faire le plein du réservoir de car
burant à l’aide d’essence fraîche.
Contrôler que la canalisation de carburant ne présente aucune
fuite. P.1-20
Huile moteur Contrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de
fuites. P.3-16 – 18
Sélecteur et embrayage Contrôler que les vitesses passent
correctement et dans l’ordre,
et que l’embrayage fonctionne en douceur. P.3-15
Poignée de gaz/logement Contrôler que la poignée des gaz fonctionne bien et que son jeu
est correct. Si nécessaire, lubrifie
r la poignée des gaz et son loge-
ment. P.3-15
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et ar-
rière. P.3-22 – 25
Chaîne de transmission Contrôler la tension et l’alignemen
t de la chaîne. Contrôler que la
chaîne est correctement lubrifiée. P.3-25 – 27
Roues Contrôler l’usure et la pression de gonflage des pneus. Contrôler
que les rayons sont bien tendus et ne présentent pas de jeu ex-
cessif.
P.3-30
Direction Contrôler que le mouvement du guidon s’effectue en douceur et
ne présente pas de jeu excessif.
P.3-30 – 31
Fourche avant et amortisseur
arrière Contrôler qu’ils fonctionnent en douceur et ne présentent pas de
fuite d’huile.
P.3-27 – 30
Câbles et fils Contrôler que les câbles d’embrayage et des gaz coulissent libre-
ment. Contrôler qu’ils ne sont pas coincés par la rotation du gui-
don ou les déplacements verticaux de la fourche. —
Tube d’échappement Contrôler que le tube d’échappeme
nt est bien fixé et ne présente
pas de fissures. P.3-12 – 13
Pignon de roue arrière Contrôler que le boulon de fixation du pignon de roue arrière n’est
pas desserré.
P.3-25
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P.3-32
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du mo-
teur. P.1-22
Connecteurs ConnecteursContrôler que l’alternateur à rotor à aimantation per-
manente, le boîtier CDI
et la bobine d’allumage sont bien connec-
tés. P.1-7 – 8
Réglages La moto est-elle correctement réglée pour la course et les condi-
tions atmosphériques, ou en fonction des résultats des épreuves
de test précédant la conduite ? Le contrôle et l’entretien ont-ils été
entièrement effectués? P.4-1 – 11
Page 69 of 246

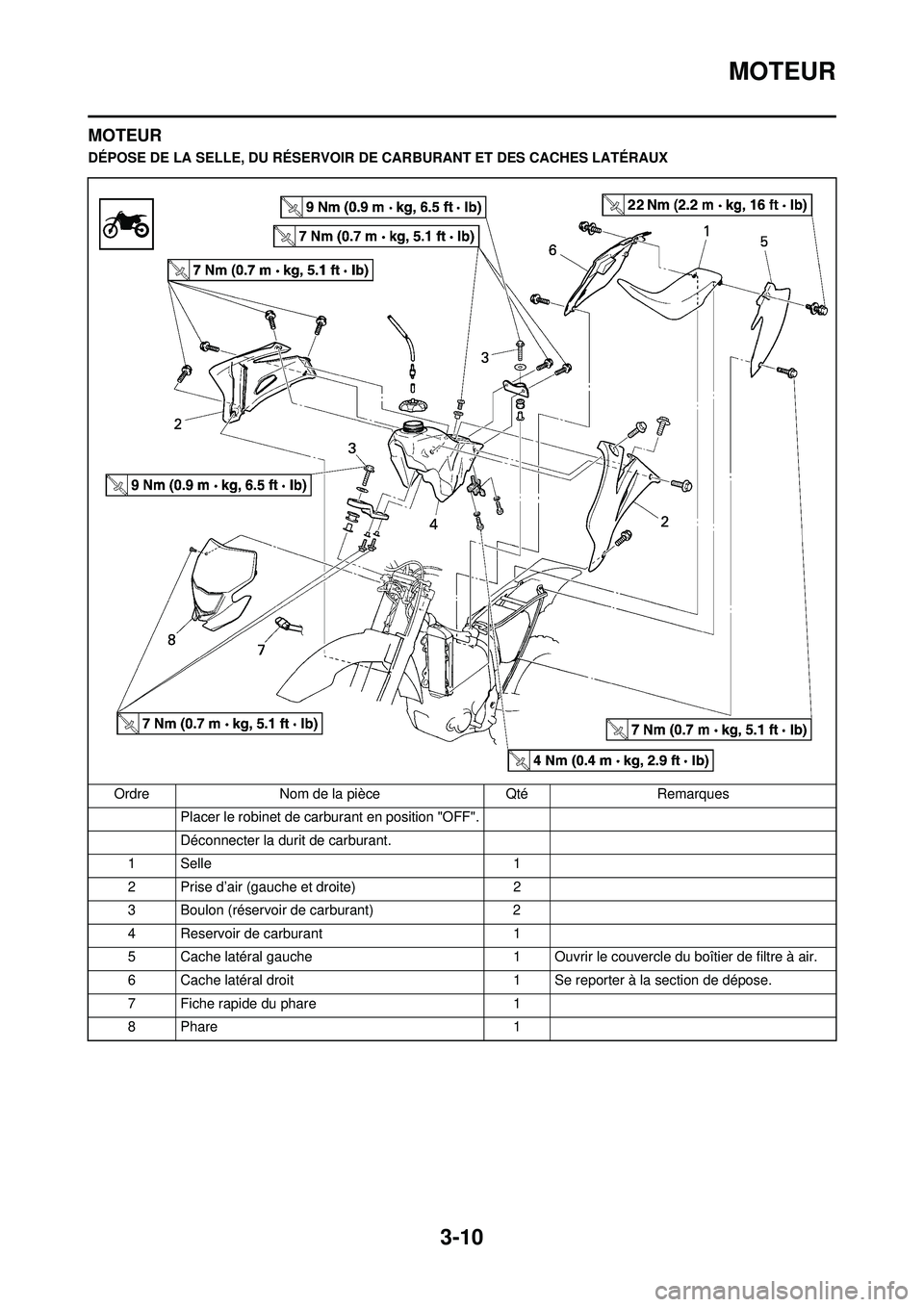

3-10
MOTEUR
MOTEUR
DÉPOSE DE LA SELLE, DU RÉSERVOIR DE CARBURANT ET DES CACHES LATÉRAUXOrdre Nom de la pièce QtéRemarques
Placer le robinet de carburant en position "OFF".
Déconnecter la durit de carburant.
1Selle 1
2 Prise d’air (gauche et droite) 2
3 Boulon (réservoir de carburant) 2
4 Reservoir de carburant 1
5 Cache latéral gauche 1 Ouvrir le couvercle du boîtier de filtre à air.
6 Cache latéral droit 1 Se reporter à la section de dépose.
7 Fiche rapide du phare 1
8Phare 1
Page 70 of 246

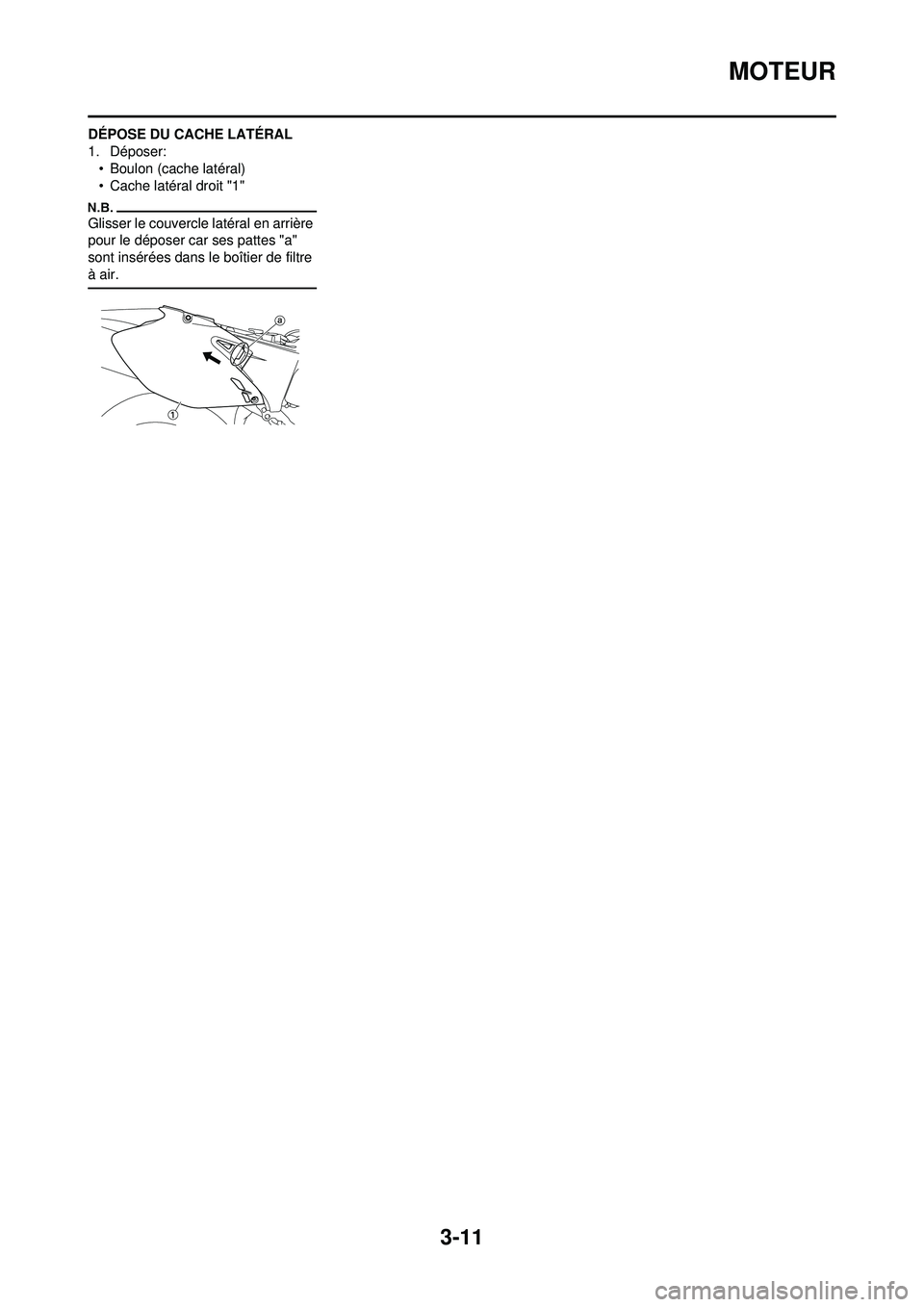

3-11
MOTEUR
DÉPOSE DU CACHE LATÉRAL
1. Déposer:• Boulon (cache latéral)
• Cache latéral droit "1"
Glisser le couvercle latéral en arrière
pour le déposer car ses pattes "a"
sont insérées dans le boîtier de filtre
à air.
Page 71 of 246
3-12
MOTEUR
DÉPOSE DU TUBE D'ÉCHAPPEMENT ET DU SILENCIEUXOrdre Nom de la pièce Qté Remarques Cache latéral droit Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX".
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Entretoise épaulée 1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 2
8 Tube d’échappement 1
9 Joint 2
Page 72 of 246

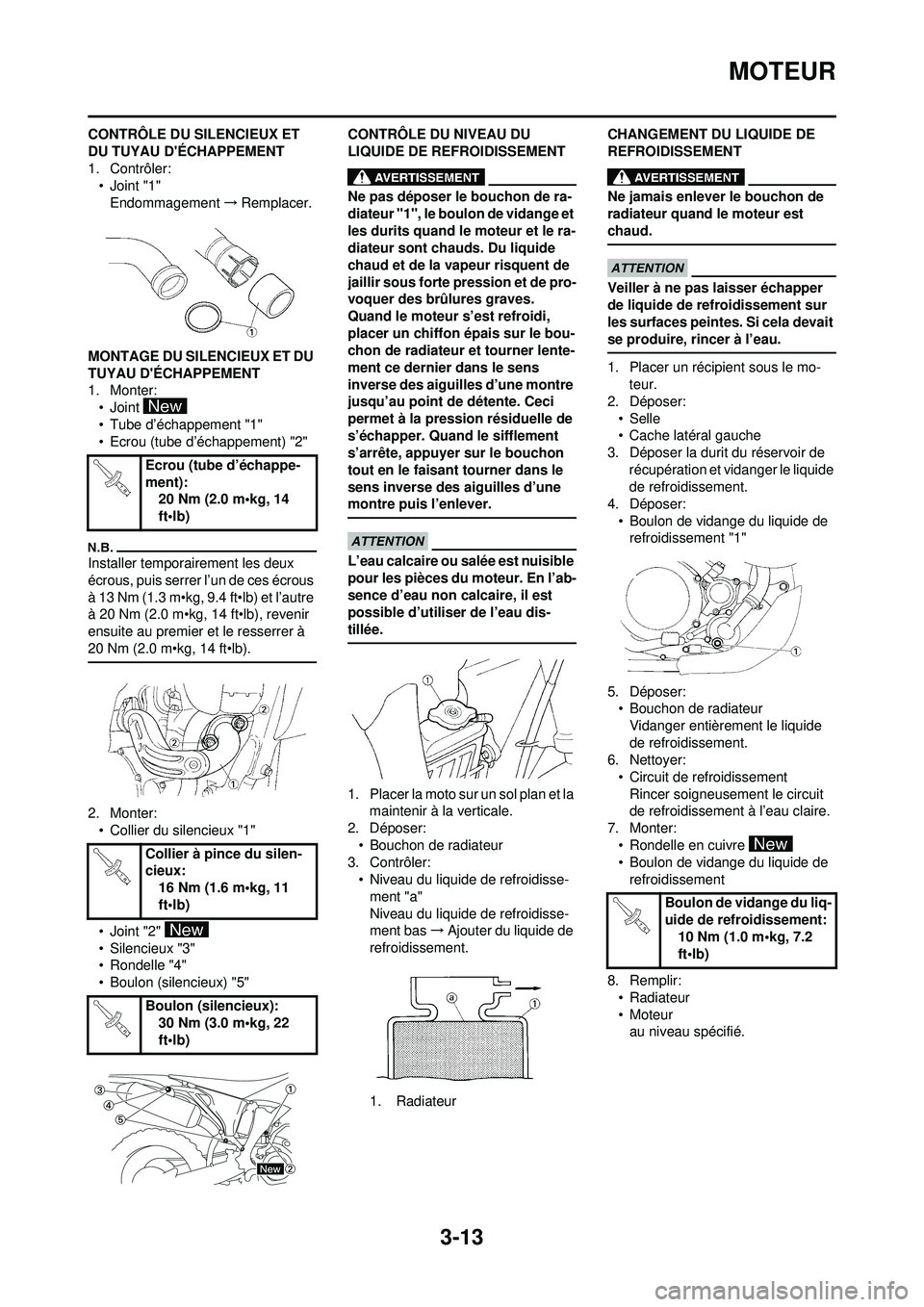

3-13
MOTEUR
CONTRÔLE DU SILENCIEUX ET
DU TUYAU D'ÉCHAPPEMENT
1. Contrôler:•Joint "1"
Endommagement →Remplacer.
MONTAGE DU SILENCIEUX ET DU
TUYAU D'ÉCHAPPEMENT
1. Monter: •Joint
• Tube d’échappement "1"
• Ecrou (tube d’échappement) "2"
Installer temporairement les deux
écrous, puis serrer l’un de ces écrous
à 13 Nm (1.3 m•kg, 9.4 ft•lb) et l’autre
à 20 Nm (2.0 m•kg, 14 ft•lb), revenir
ensuite au premier et le resserrer à
20 Nm (2.0 m•kg, 14 ft•lb).
2. Monter:• Collier du silencieux "1"
•Joint "2"
• Silencieux "3"
• Rondelle "4"
• Boulon (silencieux) "5" CONTRÔLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
Ne pas déposer le bouchon de ra-
diateur "1", le boulon de vidange et
les durits quand le moteur et le ra-
diateur sont chauds. Du liquide
chaud et de la vapeur risquent de
jaillir sous forte pression et de pro-
voquer des brûlures graves.
Quand le moteur s’est refroidi,
placer un chiffon épais sur le bou-
chon de radiateur et tourner lente-
ment ce dernier dans le sens
inverse des aiguilles d’une montre
jusqu’au point de détente. Ceci
permet à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le
sens inverse des aiguilles d’une
montre puis l’enlever.
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En l’ab-
sence d’eau non calcaire, il est
possible d’utilis
er de l’eau dis-
tillée.
1. Placer la moto sur un sol plan et la maintenir à la verticale.
2. Déposer: • Bouchon de radiateur
3. Contrôler: • Niveau du liquide de refroidisse-ment "a"
Niveau du liquide de refroidisse-
ment bas →Ajouter du liquide de
refroidissement.
1. Radiateur CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est
chaud.
Veiller à ne pas laisser échapper
de liquide de refroidissement sur
les surfaces peintes. Si cela devait
se produire, rincer à l’eau.
1. Placer un récipient sous le mo-
teur.
2. Déposer:
•Selle
• Cache latéral gauche
3. Déposer la durit du réservoir de
récupération et vidanger le liquide
de refroidissement.
4. Déposer:
• Boulon de vidange du liquide de refroidissement "1"
5. Déposer: • Bouchon de radiateur
Vidanger entièrement le liquide
de refroidissement.
6. Nettoyer:
• Circuit de refroidissementRincer soigneusement le circuit
de refroidissement à l’eau claire.
7. Monter: • Rondelle en cuivre
• Boulon de vidange du liquide de refroidissement
8. Remplir: • Radiateur
• Moteurau niveau spécifié.
Ecrou (tube d’échappe-
ment):
20 Nm (2.0 m•kg, 14
ft•lb)
Collier à pince du silen-
cieux: 16 Nm (1.6 m•kg, 11
ft•lb)
Boulon (silencieux): 30 Nm (3.0 m•kg, 22
ft•lb)
Boulon de vidange du liq-
uide de refroidissement:10 Nm (1.0 m•kg, 7.2
ft•lb)
