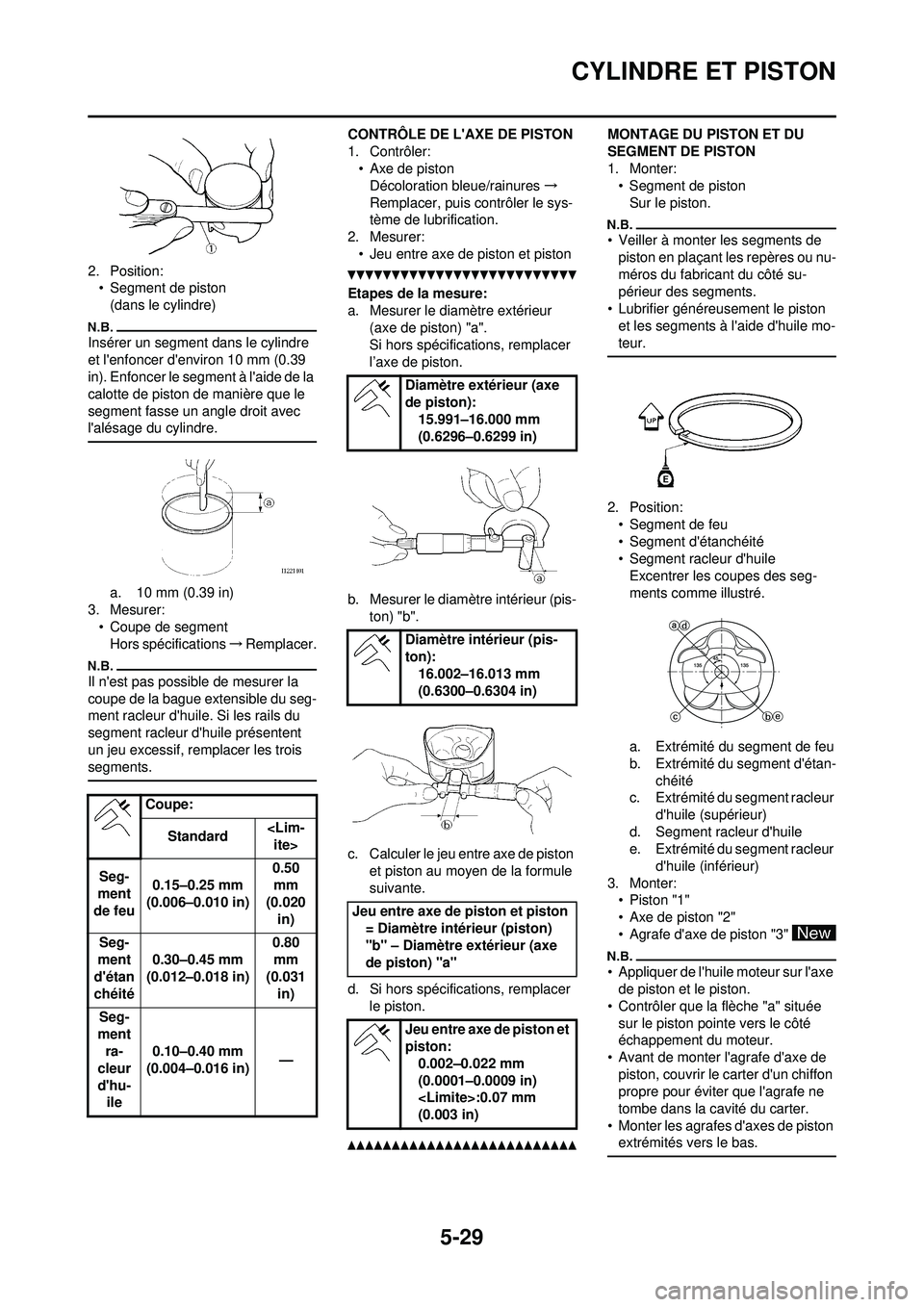

CYLINDRE ET PISTON
2. Position:• Segment de piston
(dans le cylindre)
Insérer un segment dans le cylindre
et l'enfoncer d'environ 10 mm (0.39
in). Enfoncer le segment à l'aide de la
calotte de piston de manière que le
segment fasse un angle droit avec
l'alésage du cylindre.
a. 10 mm (0.39 in)
3. Mesurer: • Coupe de segment
Hors spécifications →Remplacer.
Il n'est pas possible de mesurer la
coupe de la bague extensible du seg-
ment racleur d'huile. Si les rails du
segment racleur d'huile présentent
un jeu excessif, remplacer les trois
segments.
CONTRÔLE DE L'AXE DE PISTON
1. Contrôler:
• Axe de pistonDécoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
• Jeu entre axe de piston et piston
Etapes de la mesure:
a. Mesurer le diamètre extérieur (axe de piston) "a".
Si hors spécifications, remplacer
l’axe de piston.
b. Mesurer le diamètre intérieur (pis- ton) "b".
c. Calculer le jeu entre axe de piston et piston au moyen de la formule
suivante.
d. Si hors spécifications, remplacer le piston.
MONTAGE DU PISTON ET DU
SEGMENT DE PISTON
1. Monter:• Segment de piston
Sur le piston.
• Veiller à monter les segments de piston en plaçant les repères ou nu-
méros du fabricant du côté su-
périeur des segments.
• Lubrifier généreusement le piston et les segments à l'aide d'huile mo-
teur.
2. Position:• Segment de feu
• Segment d'étanchéité
• Segment racleur d'huileExcentrer les coupes des seg-
ments comme illustré.
a. Extrémité du segment de feu
b. Extrémité du segment d'étan-
chéité
c. Extrémité du segment racleur d'huile (supérieur)
d. Segment racleur d'huile
e. Extrémité du segment racleur d'huile (inférieur)
3. Monter: • Piston "1"
• Axe de piston "2"
• Agrafe d'axe de piston "3"
• Appliquer de l'huile moteur sur l'axe
de piston et le piston.
• Contrôler que la flèche "a" située
sur le piston pointe vers le côté
échappement du moteur.
• Avant de monter l'agrafe d'axe de
piston, couvrir le carter d'un chiffon
propre pour éviter que l'agrafe ne
tombe dans la cavité du carter.
• Monter les agrafes d'axes de piston extrémités vers le bas.
Coupe:
Standard ite>
Seg-
ment
de feu 0.15–0.25 mm
(0.006–0.010 in) 0.50
mm
(0.020 in)
Seg-
ment
d'étan
chéité 0.30–0.45 mm
(0.012–0.018 in) 0.80
mm
(0.031
in)
Seg-
ment ra-
cleur
d'hu- ile 0.10–0.40 mm
(0.004–0.016 in) —
Diamètre extérieur (axe
de piston):
15.991–16.000 mm
(0.6296–0.6299 in)
Diamètre intérieur (pis-
ton): 16.002–16.013 mm
(0.6300–0.6304 in)
Jeu entre axe de piston et piston = Diamètre intérieur (piston)
"b" – Diamètre extérieur (axe
de piston) "a"
Jeu entre axe de piston et
piston:0.002–0.022 mm
(0.0001–0.0009 in)
:0.07 mm
(0.003 in)

5-30

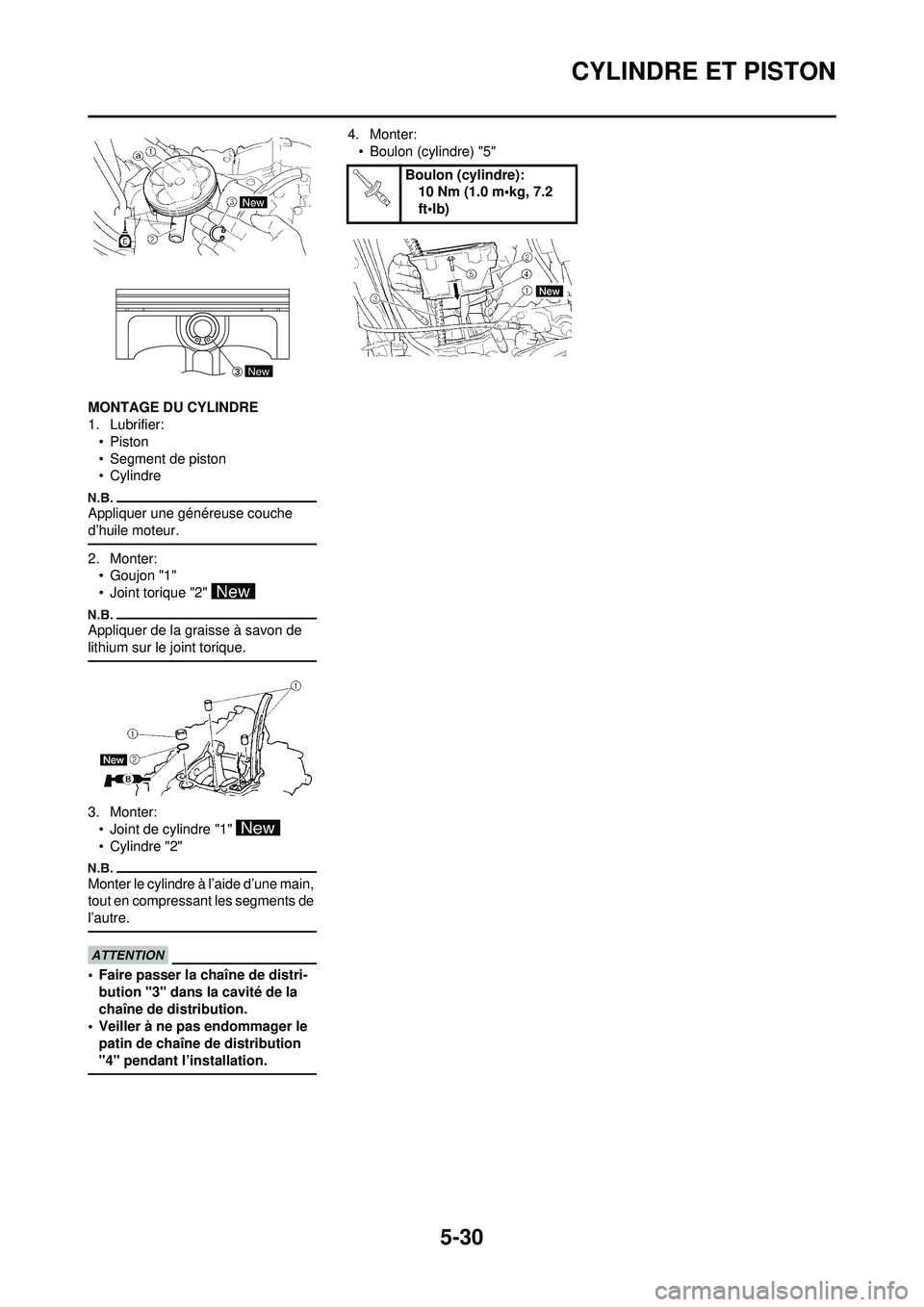

CYLINDRE ET PISTON
MONTAGE DU CYLINDRE
1. Lubrifier:•Piston
• Segment de piston
• Cylindre
Appliquer une généreuse couche
d’huile moteur.
2. Monter:•Goujon "1"
• Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.
3. Monter:• Joint de cylindre "1"
• Cylindre "2"
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
• Faire passer la chaîne de distri-bution "3" dans la cavité de la
chaîne de distribution.
• Veiller à ne pas endommager le patin de chaîne de distribution
"4" pendant l’installation.
4. Monter:
• Boulon (cylindre) "5"
New
Boulon (cylindre): 10 Nm (1.0 m•kg, 7.2
ft•lb)

5-31
EMBRAYAGE

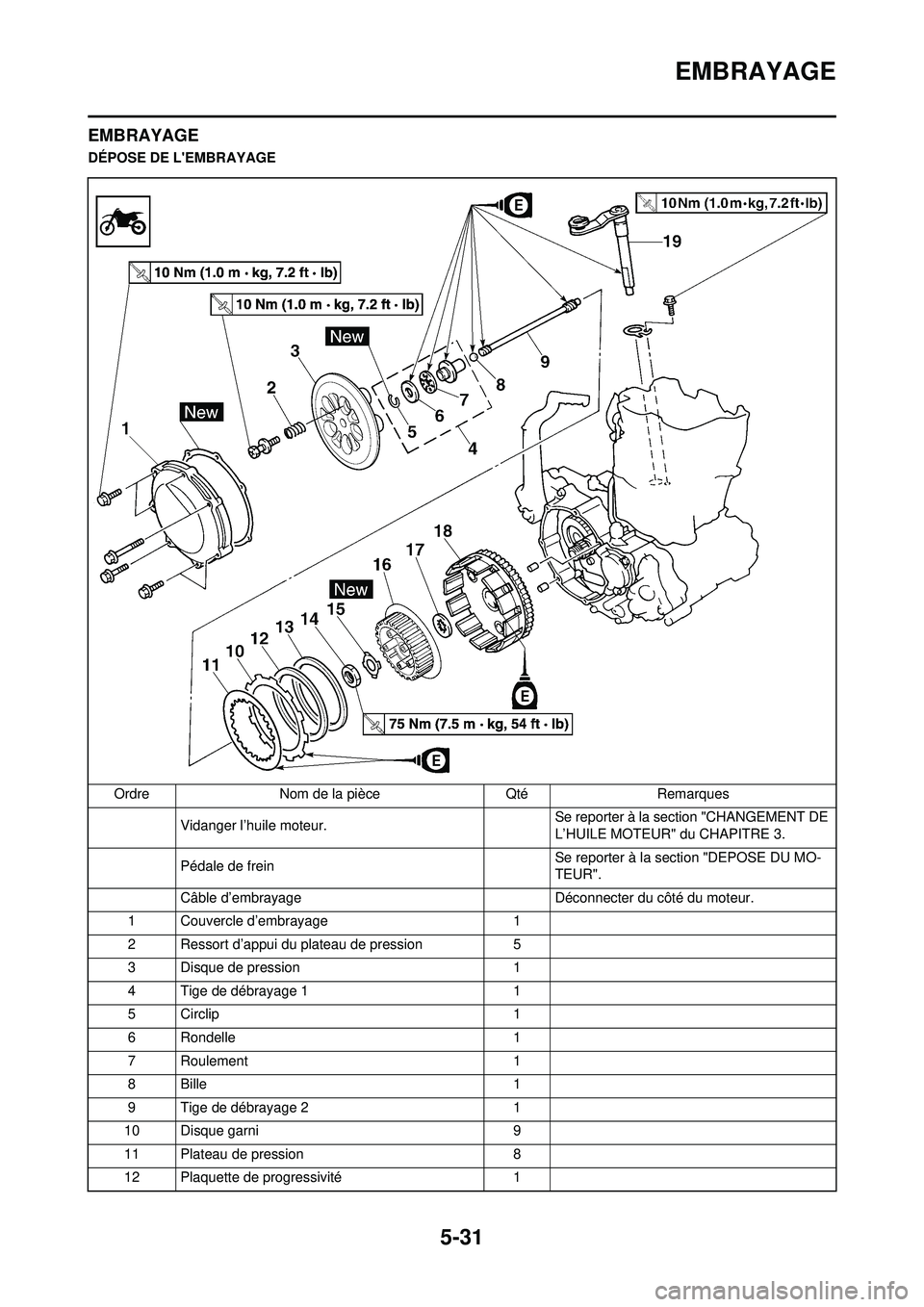

EMBRAYAGE
DÉPOSE DE L'EMBRAYAGEOrdre Nom de la pièce Qté Remarques Vidanger l’huile moteur. Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Pédale de frein Se reporter à la section "DEPOSE DU MO-
TEUR".
Câble d’embrayage Déconnecter du côté du moteur.
1 Couvercle d’embrayage 1
2 Ressort d’appui du plateau de pression 5
3 Disque de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
10 Disque garni 9
11 Plateau de pression 8
12 Plaquette de progressivité 1

5-32

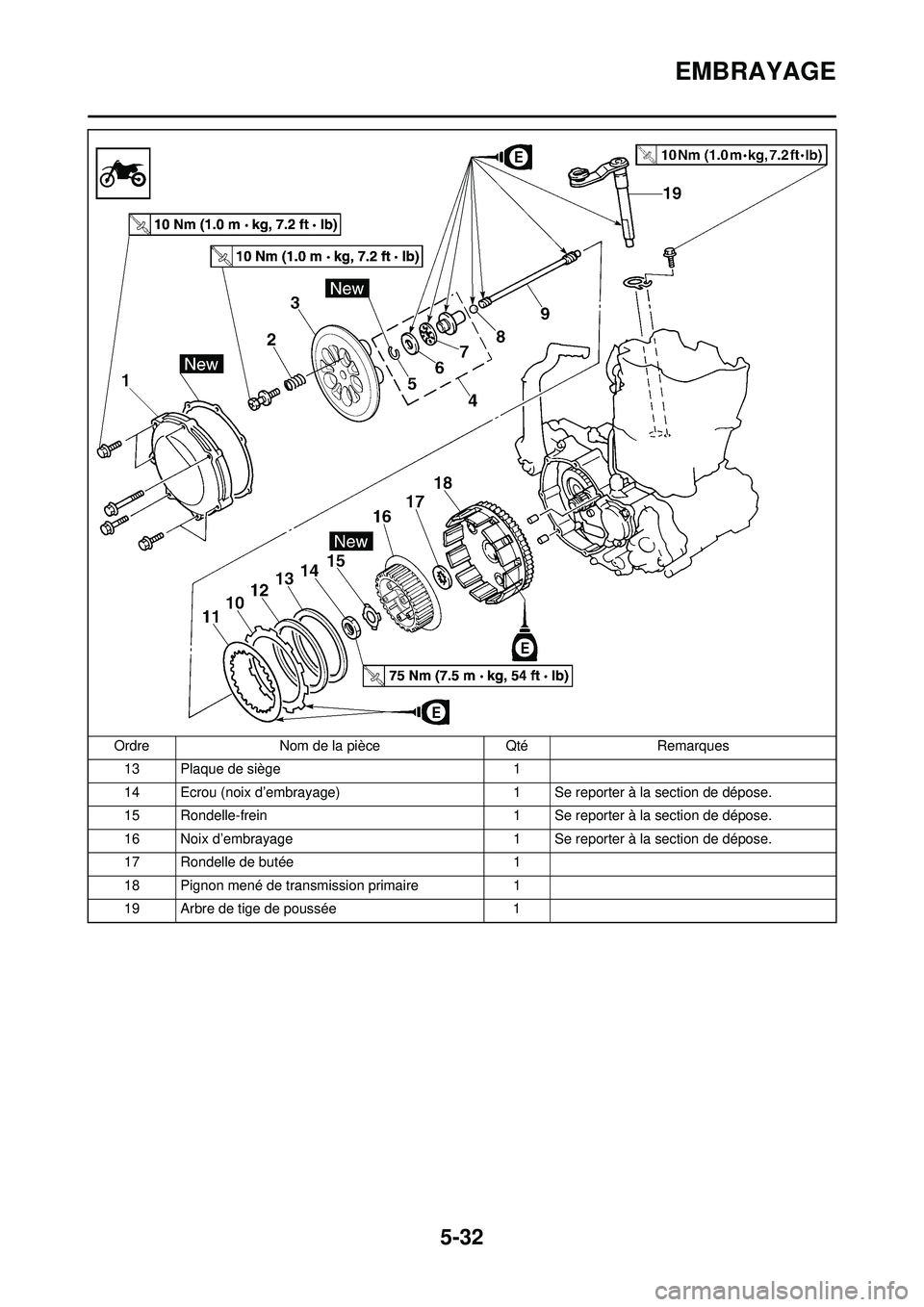

EMBRAYAGE
13 Plaque de siège1
14 Ecrou (noix d’embrayage) 1 Se reporter à la section de dépose.
15 Rondelle-frein 1 Se reporter à la section de dépose.
16 Noix d’embrayage 1 Se reporter à la section de dépose.
17 Rondelle de butée 1
18 Pignon mené de transmission primaire 1
19 Arbre de tige de poussée 1
Ordre
Nom de la pièce QtéRemarques

5-33
EMBRAYAGE

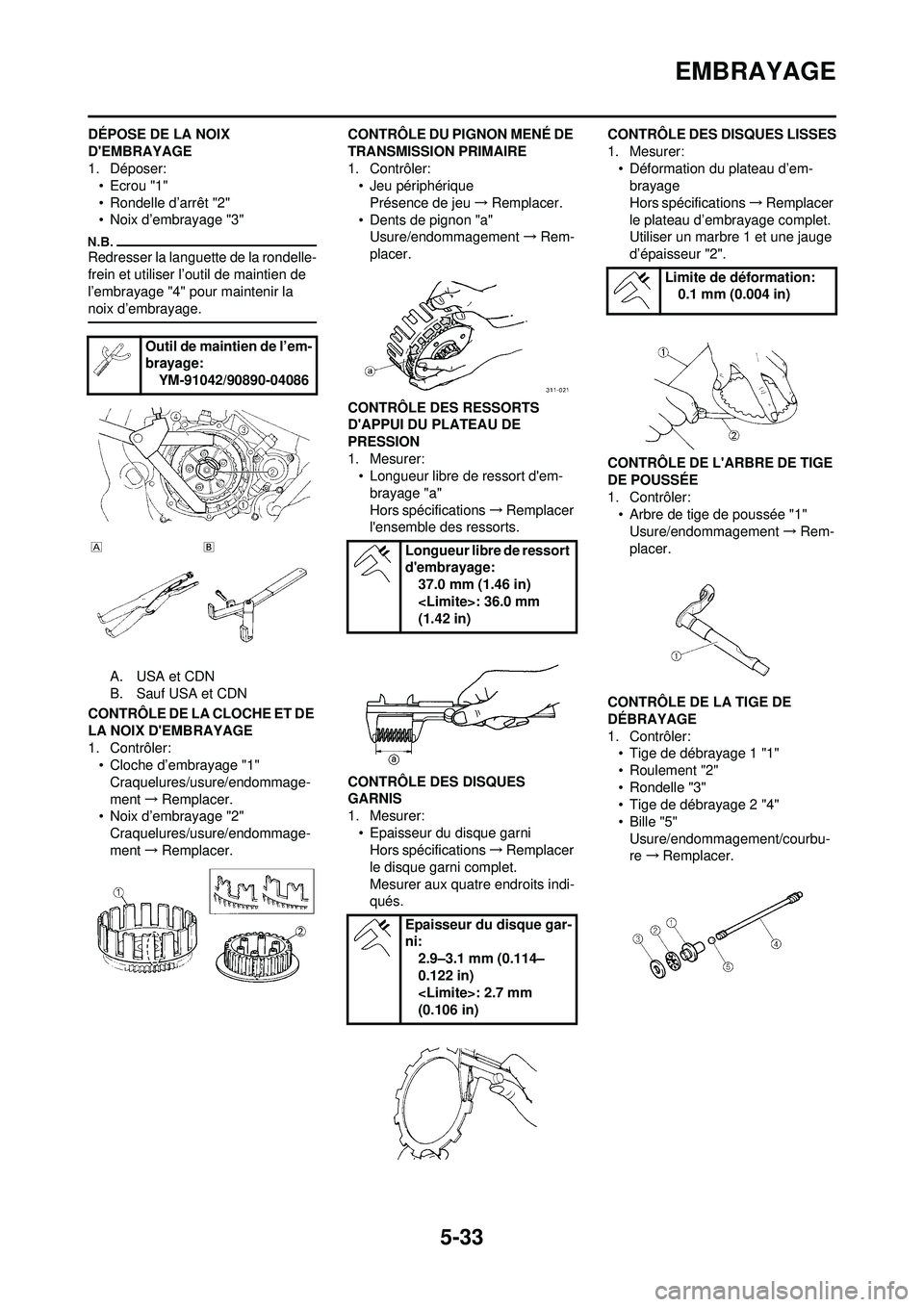

DÉPOSE DE LA NOIX
D'EMBRAYAGE
1. Déposer:• Ecrou "1"
• Rondelle d’arrêt "2"
• Noix d’embrayage "3"
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage "4" pour maintenir la
noix d’embrayage.
A. USA et CDN
B. Sauf USA et CDN
CONTRÔLE DE LA CLOCHE ET DE
LA NOIX D'EMBRAYAGE
1. Contrôler: • Cloche d’embrayage "1"Craquelures/usure/endommage-
ment →Remplacer.
• Noix d’embrayage "2" Craquelures/usure/endommage-
ment →Remplacer. CONTRÔLE DU PIGNON MENÉ DE
TRANSMISSION PRIMAIRE
1. Contrôler:
• Jeu périphérique
Présence de jeu →Remplacer.
• Dents de pignon "a" Usure/endommagement →Rem-
placer.
CONTRÔLE DES RESSORTS
D'APPUI DU PLATEAU DE
PRESSION
1. Mesurer: • Longueur libre de ressort d'em-brayage "a"
Hors spécifications →Remplacer
l'ensemble des ressorts.
CONTRÔLE DES DISQUES
GARNIS
1. Mesurer: • Epaisseur du disque garniHors spécifications →Remplacer
le disque garni complet.
Mesurer aux quatre endroits indi-
qués. CONTRÔLE DES DISQUES LISSES
1. Mesurer:
• Déformation du plateau d’em-brayage
Hors spécifications →Remplacer
le plateau d’embrayage complet.
Utiliser un marbre 1 et une jauge
d’épaisseur "2".
CONTRÔLE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Contrôler: • Arbre de tige de poussée "1"
Usure/endommagement →Rem-
placer.
CONTRÔLE DE LA TIGE DE
DÉBRAYAGE
1. Contrôler: • Tige de débrayage 1 "1"
•Roulement "2"
• Rondelle "3"
• Tige de débrayage 2 "4"
• Bille "5"Usure/endommagement/courbu-
re → Remplacer.
Outil de maintien de l’em-
brayage:
YM-91042/90890-04086
Longueur libre de ressort
d'embrayage:
37.0 mm (1.46 in)
: 36.0 mm
(1.42 in)
Epaisseur du disque gar-
ni: 2.9–3.1 mm (0.114–
0.122 in)
: 2.7 mm
(0.106 in)
Limite de déformation: 0.1 mm (0.004 in)

5-34
EMBRAYAGE

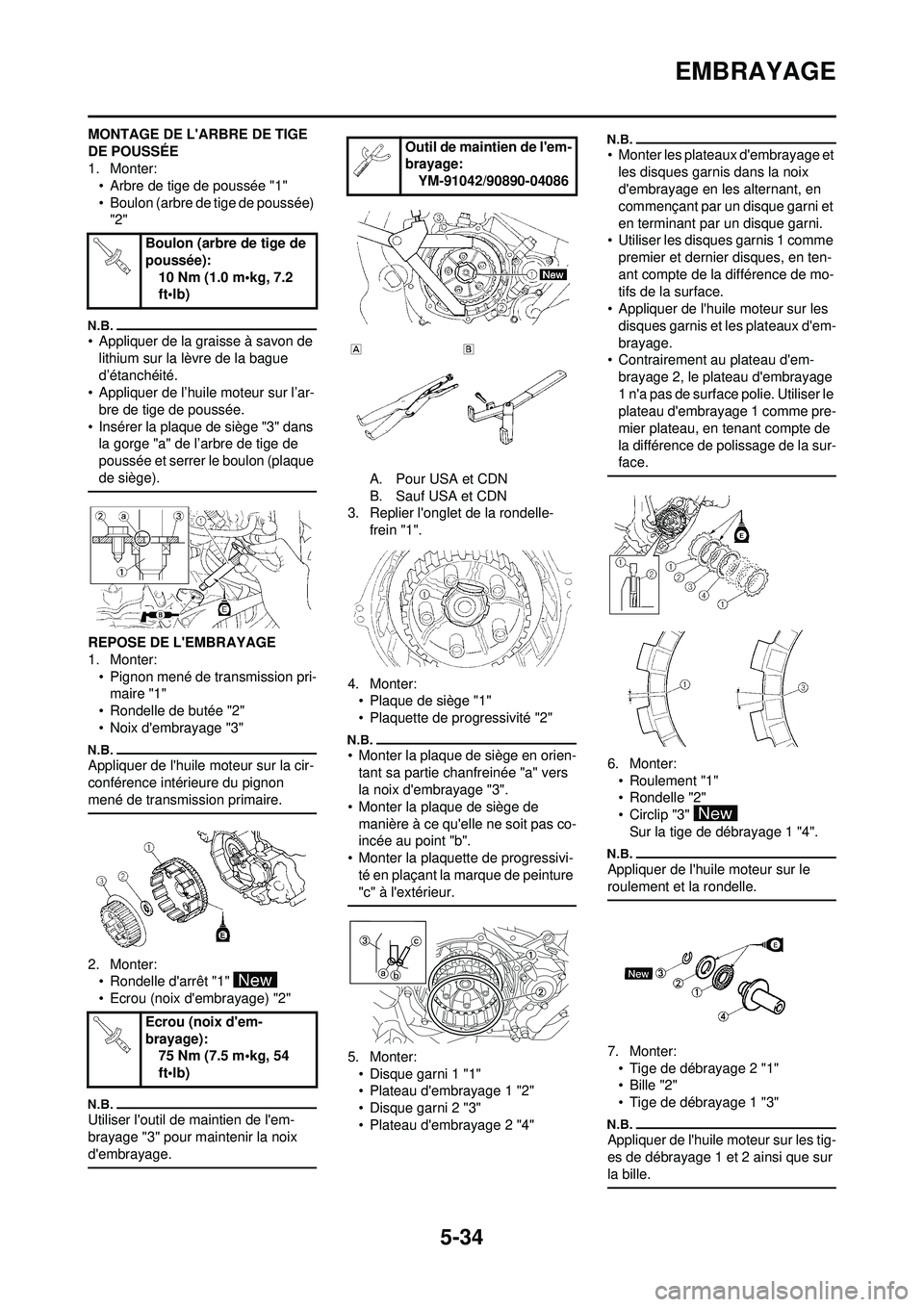

MONTAGE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Monter:• Arbre de tige de poussée "1"
• Boulon (arbre de tige de poussée) "2"
• Appliquer de la graisse à savon de lithium sur la lèvre de la bague
d’étanchéité.
• Appliquer de l’huile moteur sur l’ar- bre de tige de poussée.
• Insérer la plaque de siège "3" dans la gorge "a" de l’arbre de tige de
poussée et serrer le boulon (plaque
de siège).
REPOSE DE L'EMBRAYAGE
1. Monter:
• Pignon mené de transmission pri-maire "1"
• Rondelle de butée "2"
• Noix d'embrayage "3"
Appliquer de l'huile moteur sur la cir-
conférence intérieure du pignon
mené de transmission primaire.
2. Monter: • Rondelle d'arrêt "1"
• Ecrou (noix d'embrayage) "2"
Utiliser l'outil de maintien de l'em-
brayage "3" pour maintenir la noix
d'embrayage.
A. Pour USA et CDN
B. Sauf USA et CDN
3. Replier l'onglet de la rondelle-
frein "1".
4. Monter: • Plaque de siège "1"
• Plaquette de progressivité "2"
• Monter la plaque de siège en orien-
tant sa partie chanfreinée "a" vers
la noix d'embrayage "3".
• Monter la plaque de siège de
manière à ce qu'elle ne soit pas co-
incée au point "b".
• Monter la plaquette de progressivi-
té en plaçant la marque de peinture
"c" à l'extérieur.
5. Monter:• Disque garni 1 "1"
• Plateau d'embrayage 1 "2"
• Disque garni 2 "3"
• Plateau d'embrayage 2 "4"
• Monter les plateaux d'embrayage et les disques garnis dans la noix
d'embrayage en les alternant, en
commençant par un disque garni et
en terminant par un disque garni.
• Utiliser les disques garnis 1 comme
premier et dernier disques, en ten-
ant compte de la différence de mo-
tifs de la surface.
• Appliquer de l'huile moteur sur les disques garnis et les plateaux d'em-
brayage.
• Contrairement au plateau d'em- brayage 2, le plateau d'embrayage
1 n'a pas de surface polie. Utiliser le
plateau d'embrayage 1 comme pre-
mier plateau, en tenant compte de
la différence de polissage de la sur-
face.
6. Monter:
•Roulement "1"
• Rondelle "2"
• Circlip "3" Sur la tige de débrayage 1 "4".
Appliquer de l'huile moteur sur le
roulement et la rondelle.
7. Monter:• Tige de débrayage 2 "1"
• Bille "2"
• Tige de débrayage 1 "3"
Appliquer de l'huile moteur sur les tig-
es de débrayage 1 et 2 ainsi que sur
la bille.
Boulon (arbre de tige de
poussée): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Ecrou (noix d'em-
brayage): 75 Nm (7.5 m•kg, 54
ft•lb)
Outil de maintien de l'em-
brayage:YM-91042/90890-04086

5-35

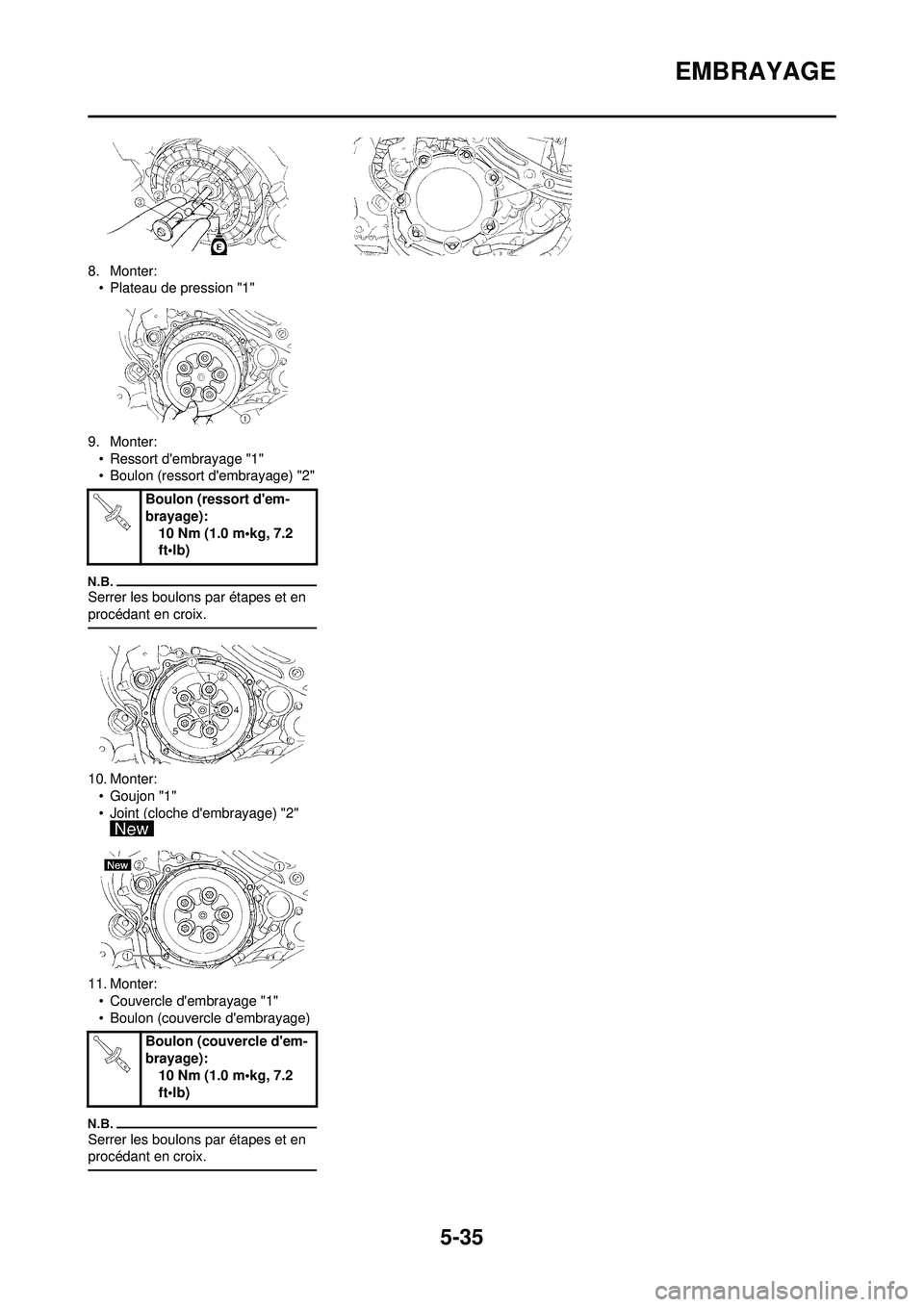

EMBRAYAGE
8. Monter:• Plateau de pression "1"
9. Monter: • Ressort d'embrayage "1"
• Boulon (ressort d'embrayage) "2"
Serrer les boulons par étapes et en
procédant en croix.
10. Monter:•Goujon "1"
• Joint (cloche d'embrayage) "2"
11. Monter: • Couvercle d'embrayage "1"
• Boulon (couvercle d'embrayage)
Serrer les boulons par étapes et en
procédant en croix.
Boulon (ressort d'em-
brayage): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (couvercle d'em-
brayage): 10 Nm (1.0 m•kg, 7.2
ft•lb)

5-36

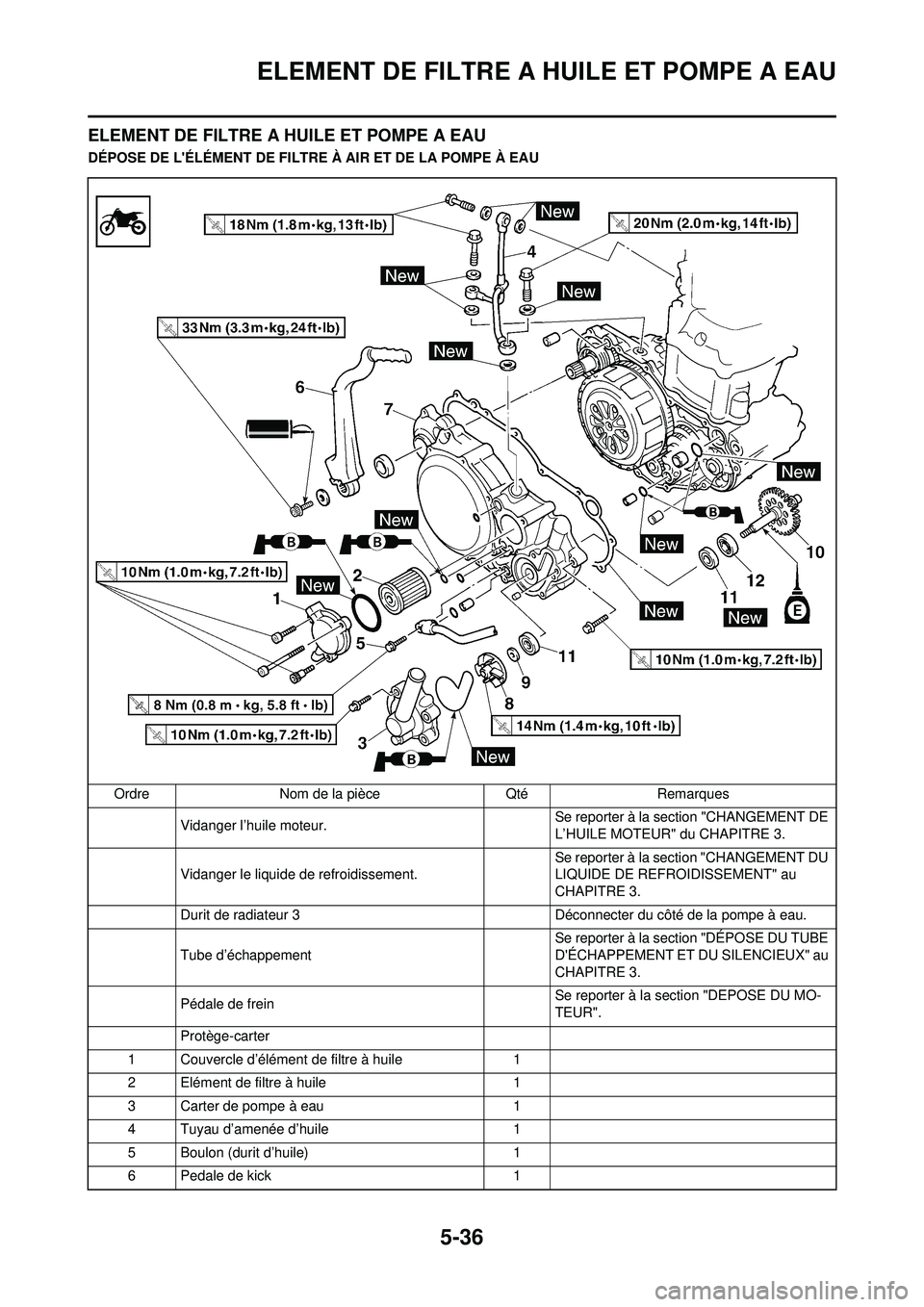

ELEMENT DE FILTRE A HUILE ET POMPE A EAU
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
DÉPOSE DE L'ÉLÉMENT DE FILTRE À AIR ET DE LA POMPE À EAUOrdre Nom de la pièce Qté Remarques Vidanger l’huile moteur. Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Durit de radiateur 3 Déconnecter du côté de la pompe à eau.
Tube d’échappement Se reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
Pédale de frein Se reporter à la section "DEPOSE DU MO-
TEUR".
Protège-carter
1 Couvercle d’élément de filtre à huile 1
2 Elément de filtre à huile 1
3 Carter de pompe à eau 1
4 Tuyau d’amenée d’huile 1
5 Boulon (durit d’huile) 1
6 Pedale de kick 1
