2010 YAMAHA WR 250F Notices Demploi (in French)

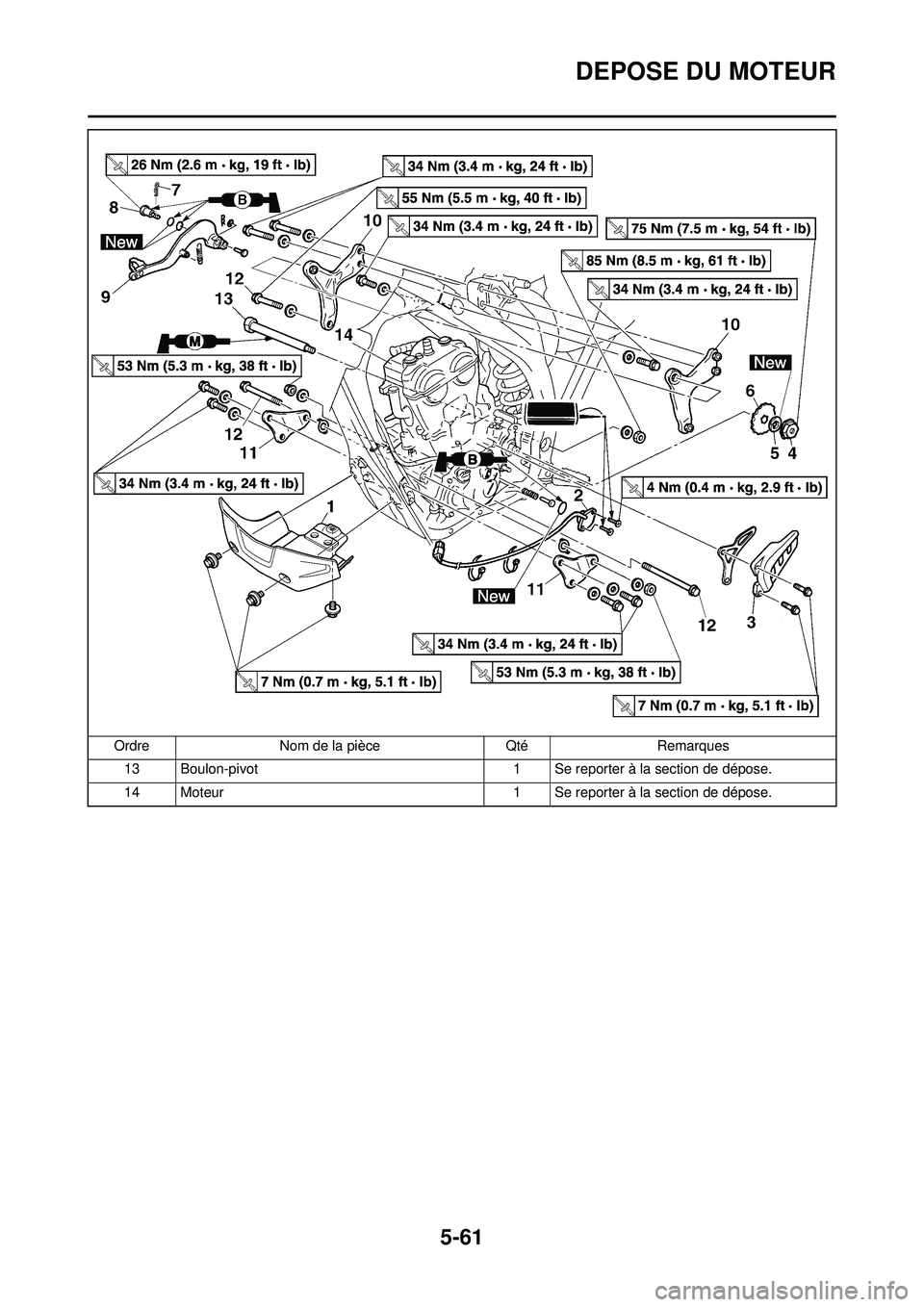

5-61
DEPOSE DU MOTEUR
13 Boulon-pivot1 Se reporter à la section de dépose.
14 Moteur 1 Se reporter à la section de dépose.
Ordre
Nom de la pièce QtéRemarques

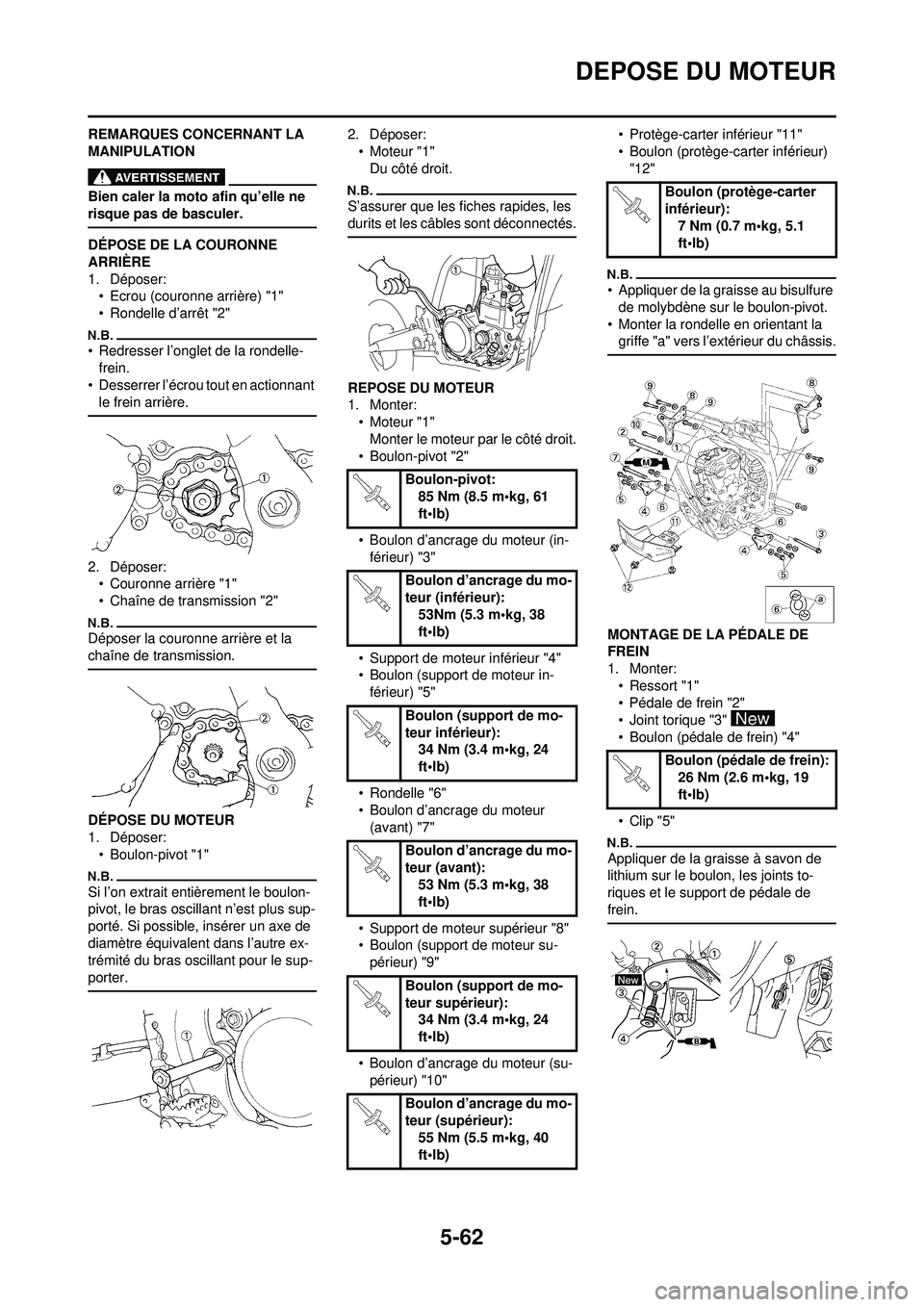

5-62
DEPOSE DU MOTEUR
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA COURONNE
ARRIÈRE
1. Déposer:• Ecrou (couronne arrière) "1"
• Rondelle d’arrêt "2"
• Redresser l’onglet de la rondelle-frein.
• Desserrer l’écrou tout en actionnant
le frein arrière.
2. Déposer:• Couronne arrière "1"
• Chaîne de transmission "2"
Déposer la couronne arrière et la
chaîne de transmission.
DÉPOSE DU MOTEUR
1. Déposer:• Boulon-pivot "1"
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de
diamètre équivalent dans l’autre ex-
trémité du bras oscillant pour le sup-
porter.
2. Déposer:
•Moteur "1"Du côté droit.
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.
REPOSE DU MOTEUR
1. Monter:•Moteur "1"
Monter le moteur par le côté droit.
• Boulon-pivot "2"
• Boulon d’ancrage du moteur (in- férieur) "3"
• Support de moteur inférieur "4"
• Boulon (support de moteur in- férieur) "5"
• Rondelle "6"
• Boulon d’ancrage du moteur (avant) "7"
• Support de moteur supérieur "8"
• Boulon (support de moteur su- périeur) "9"
• Boulon d’ancrage du moteur (su- périeur) "10" • Protège-carter inférieur "11"
• Boulon (protège-carter inférieur)
"12"
• Appliquer de la graisse au bisulfure de molybdène sur le boulon-pivot.
• Monter la rondelle en orientant la griffe "a" vers l’extérieur du châssis.
MONTAGE DE LA PÉDALE DE
FREIN
1. Monter:
• Ressort "1"
• Pédale de frein "2"
• Joint torique "3"
• Boulon (pédale de frein) "4"
• Clip "5"
Appliquer de la graisse à savon de
lithium sur le boulon, les joints to-
riques et le support de pédale de
frein.
Boulon-pivot: 85 Nm (8.5 m•kg, 61
ft•lb)
Boulon d’ancrage du mo-
teur (inférieur): 53Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur inférieur): 34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (avant): 53 Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur supérieur): 34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (supérieur): 55 Nm (5.5 m•kg, 40
ft•lb)
Boulon (protège-carter
inférieur):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Boulon (pédale de frein): 26 Nm (2.6 m•kg, 19
ft•lb)

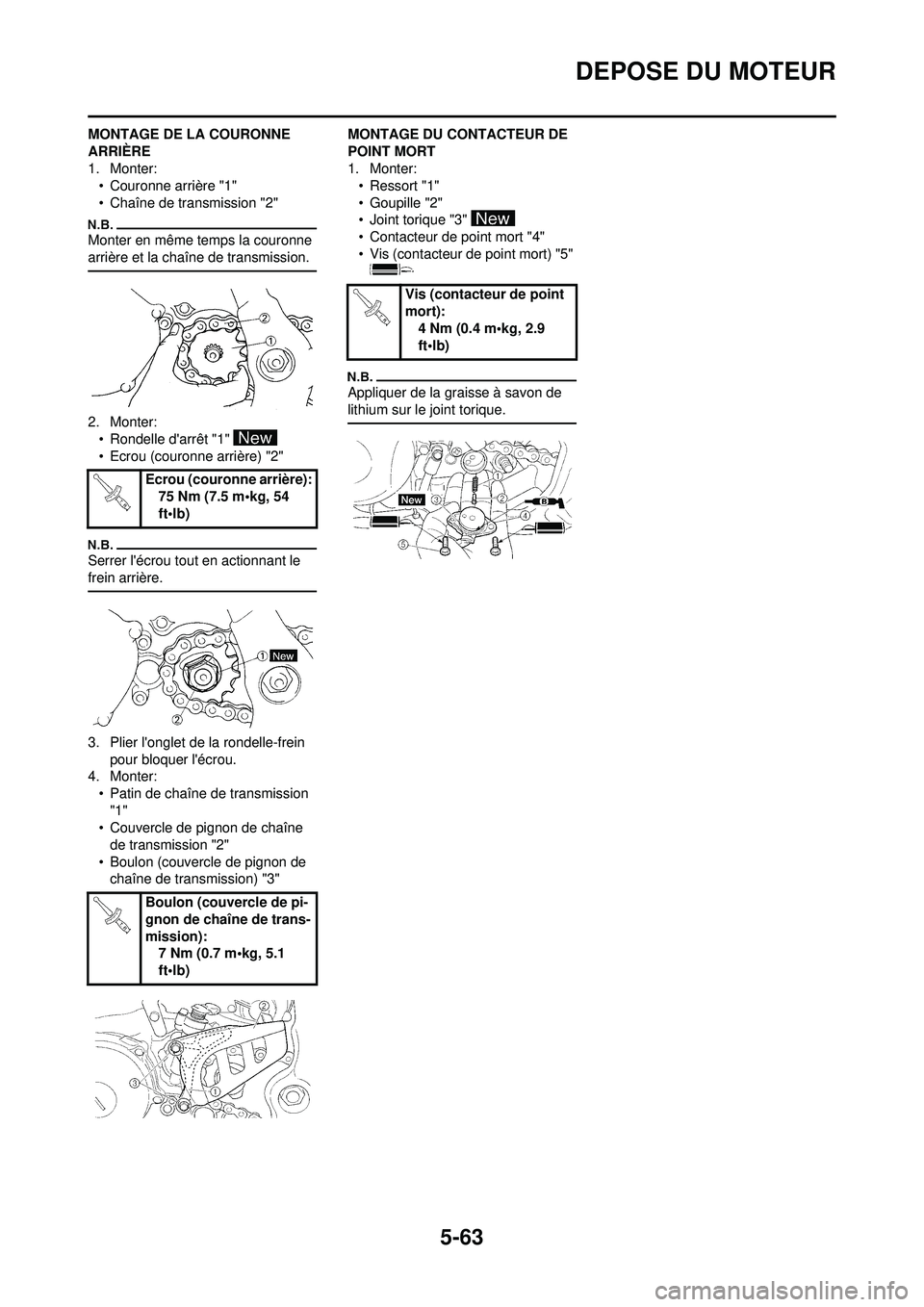

5-63
DEPOSE DU MOTEUR
MONTAGE DE LA COURONNE
ARRIÈRE
1. Monter:• Couronne arrière "1"
• Chaîne de transmission "2"
Monter en même temps la couronne
arrière et la chaîne de transmission.
2. Monter:
• Rondelle d'arrêt "1"
• Ecrou (couronne arrière) "2"
Serrer l'écrou tout en actionnant le
frein arrière.
3. Plier l'onglet de la rondelle-frein pour bloquer l'écrou.
4. Monter: • Patin de chaîne de transmission
"1"
• Couvercle de pignon de chaîne de transmission "2"
• Boulon (couvercle de pignon de chaîne de transmission) "3" MONTAGE DU CONTACTEUR DE
POINT MORT
1. Monter:
• Ressort "1"
• Goupille "2"
• Joint torique "3"
• Contacteur de point mort "4"
• Vis (contacteur de point mort) "5"
Appliquer de la graisse à savon de
lithium sur le joint torique.
Ecrou (couronne arrière):
75 Nm (7.5 m•kg, 54
ft•lb)
Boulon (couvercle de pi-
gnon de chaîne de trans-
mission): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Vis (contacteur de point
mort):
4 Nm (0.4 m•kg, 2.9
ft•lb)

5-64
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU VILEBREQUINOrdre Nom de la pièce Qté Remarques Moteur Se reporter à la section "DEPOSE DU MO-
TEUR".
Piston Se reporter à la sect
ion "CYLINDRE ET PIS-
TON".
Arbre de kick complet Se reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Segment Se reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Stator Se reporter à la section "ALTERNATEUR
AVEC ROTOR A ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU DEMAR-
REUR".
Arbre de balancier Se reporter à la section "BALANCIER".
1 Patin de chaîne de distribution (côté admission) 1
2 Chaîne de distribution 1
3 Tuyau d’huile 2 1
4 Boulon [L = 45 mm (1.77 in)] 5 Se reporter à la section de dépose.
5 Boulon [L = 55 mm (2.17 in)] 1 Se reporter à la section de dépose.
6 Boulon [L = 70 mm (2.76 in)] 3 Se reporter à la section de dépose.

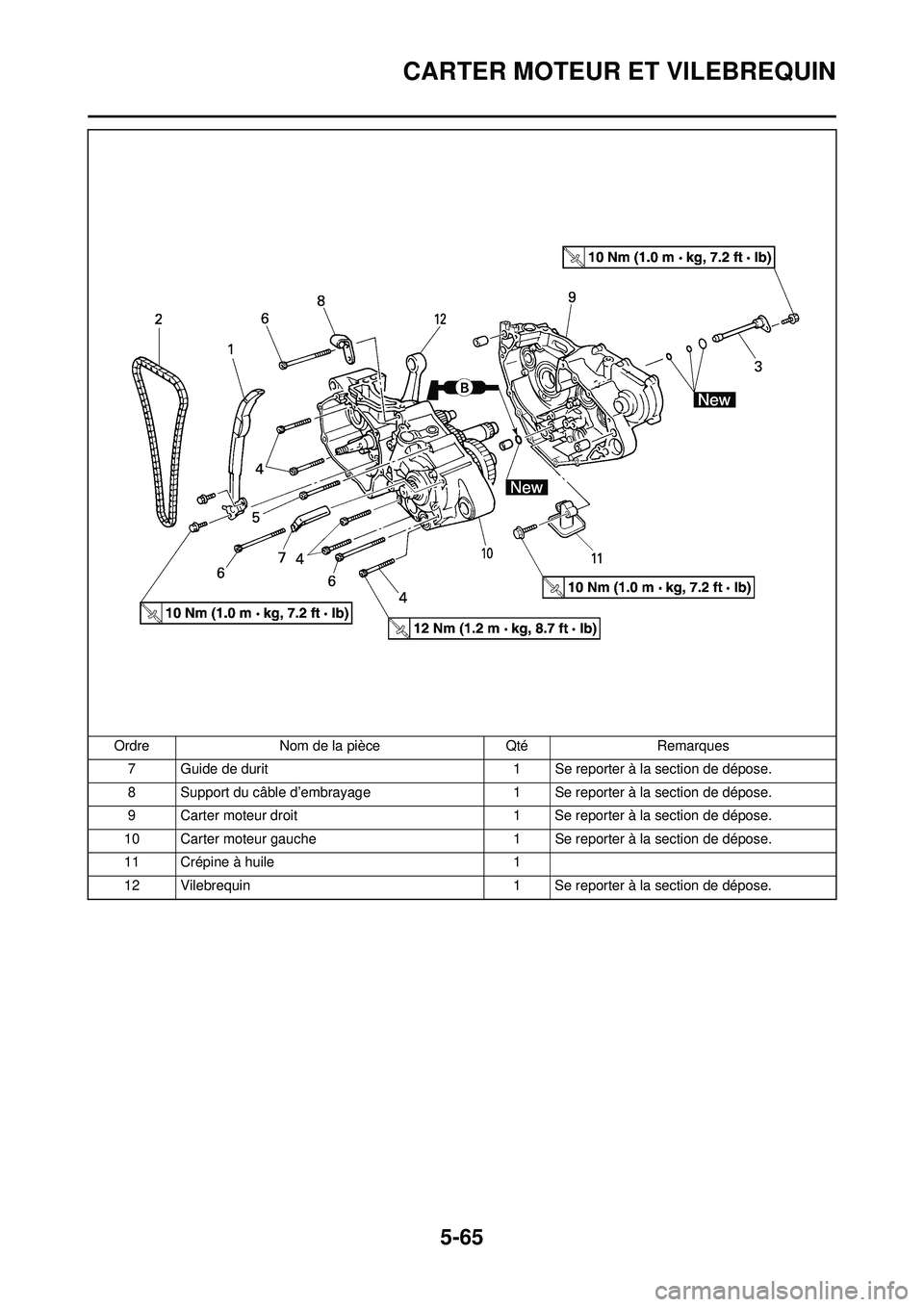

5-65
CARTER MOTEUR ET VILEBREQUIN
7 Guide de durit1 Se reporter à la section de dépose.
8 Support du câble d’embrayage 1 Se reporter à la section de dépose.
9 Carter moteur droit 1 Se reporter à la section de dépose.
10 Carter moteur gauche 1 Se reporter à la section de dépose.
11 Crépine à huile 1
12 Vilebrequin 1 Se reporter à la section de dépose.
Ordre
Nom de la pièce QtéRemarques

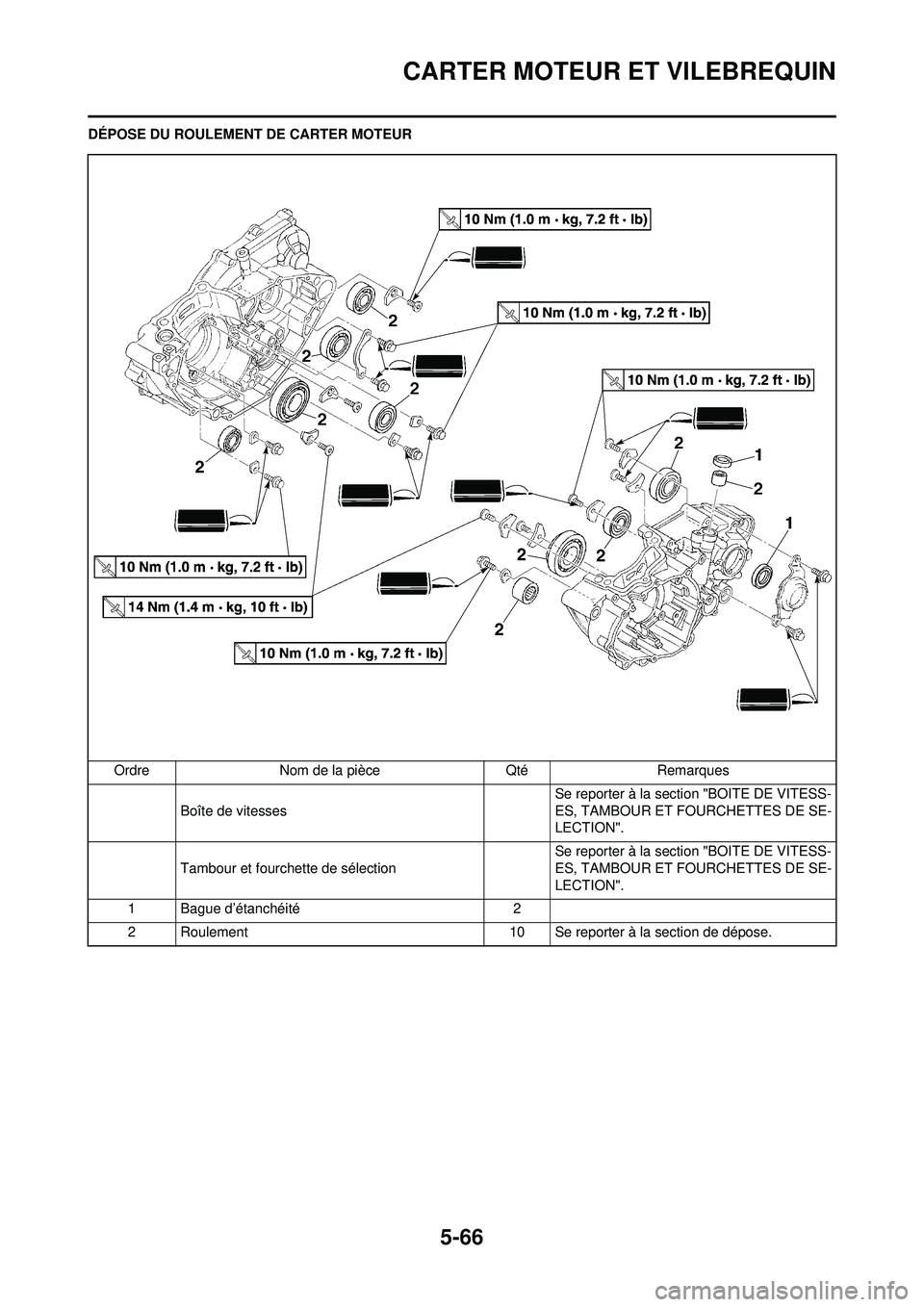

5-66
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU ROULEMENT DE CARTER MOTEUROrdre Nom de la pièce Qté Remarques Boîte de vitesses Se reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
Tambour et fourchette de sélection Se reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
1 Bague d’étanchéité 2
2 Roulement 10 Se reporter à la section de dépose.

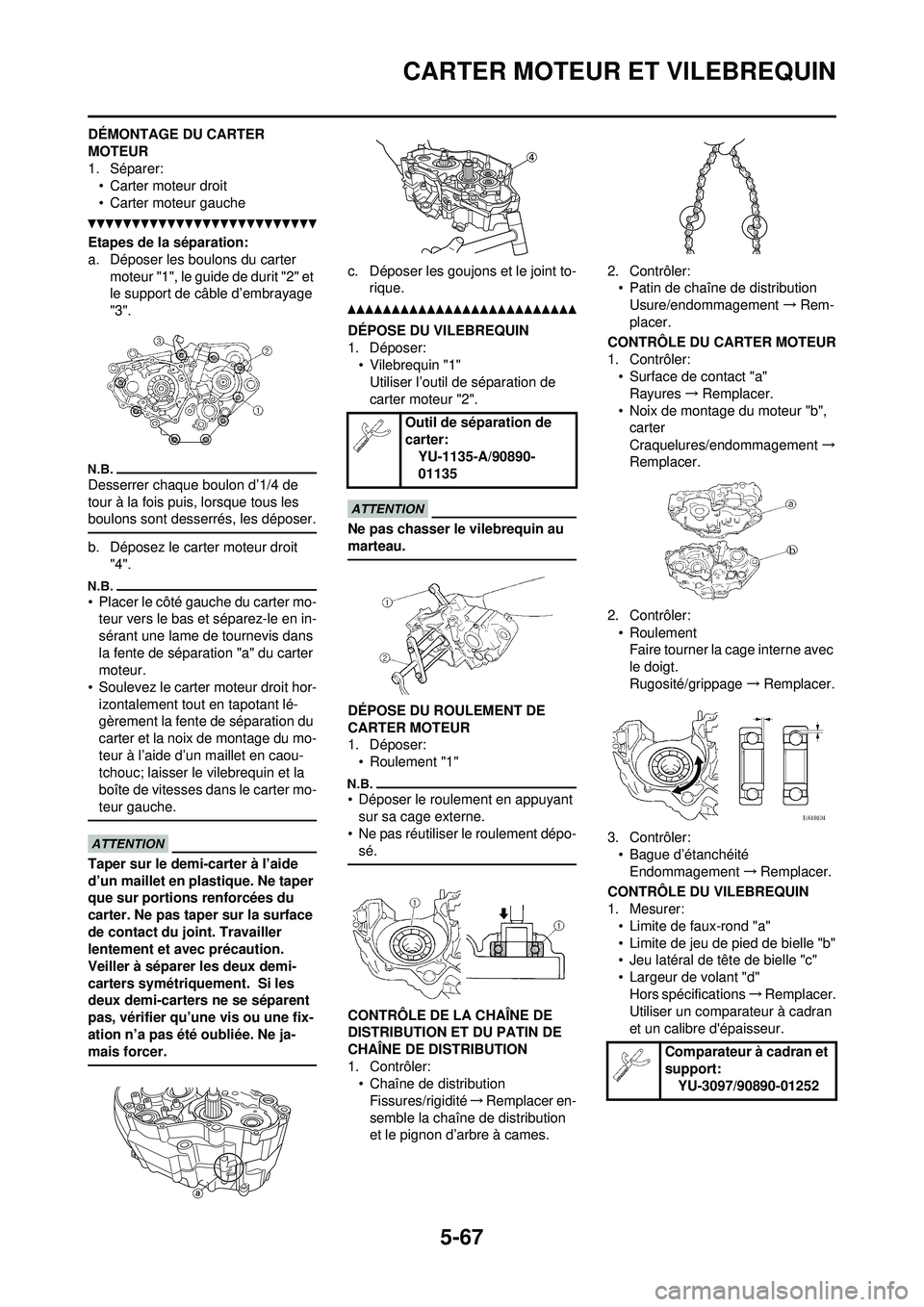

5-67
CARTER MOTEUR ET VILEBREQUIN
DÉMONTAGE DU CARTER
MOTEUR
1. Séparer:• Carter moteur droit
• Carter moteur gauche
Etapes de la séparation:
a. Déposer les boulons du carter moteur "1", le guide de durit "2" et
le support de câble d’embrayage
"3".
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
b. Déposez le carter moteur droit "4".
• Placer le côté gauche du carter mo-teur vers le bas et séparez-le en in-
sérant une lame de tournevis dans
la fente de séparation "a" du carter
moteur.
• Soulevez le carter moteur droit hor- izontalement tout en tapotant lé-
gèrement la fente de séparation du
carter et la noix de montage du mo-
teur à l’aide d’un maillet en caou-
tchouc; laisser le vilebrequin et la
boîte de vitesses dans le carter mo-
teur gauche.
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur portions renforcées du
carter. Ne pas taper sur la surface
de contact du joint. Travailler
lentement et avec précaution.
Veiller à séparer les deux demi-
carters symétriquement. Si les
deux demi-carters ne se séparent
pas, vérifier qu’une vis ou une fix-
ation n’a pas été oubliée. Ne ja-
mais forcer.
c. Déposer les goujons et le joint to- rique.
DÉPOSE DU VILEBREQUIN
1. Déposer:• Vilebrequin "1"Utiliser l’outil de séparation de
carter moteur "2".
Ne pas chasser le vilebrequin au
marteau.
DÉPOSE DU ROULEMENT DE
CARTER MOTEUR
1. Déposer:
• Roulement "1"
• Déposer le roulement en appuyant sur sa cage externe.
• Ne pas réutiliser le roulement dépo- sé.
CONTRÔLE DE LA CHAÎNE DE
DISTRIBUTION ET DU PATIN DE
CHAÎNE DE DISTRIBUTION
1. Contrôler:• Chaîne de distribution
Fissures/rigidité →Remplacer en-
semble la chaîne de distribution
et le pignon d’arbre à cames. 2. Contrôler:
• Patin de chaîne de distribution
Usure/endommagement →Rem-
placer.
CONTRÔLE DU CARTER MOTEUR
1. Contrôler: • Surface de contact "a"
Rayures →Remplacer.
• Noix de montage du moteur "b", carter
Craquelures/endommagement →
Remplacer.
2. Contrôler: •RoulementFaire tourner la cage interne avec
le doigt.
Rugosité/grippage →Remplacer.
3. Contrôler: • Bague d’étanchéitéEndommagement →Remplacer.
CONTRÔLE DU VILEBREQUIN
1. Mesurer: • Limite de faux-rond "a"
• Limite de jeu de pied de bielle "b"
• Jeu latéral de tête de bielle "c"
• Largeur de volant "d"Hors spécifications →Remplacer.
Utiliser un comparateur à cadran
et un calibre d'épaisseur.
Outil de séparation de
carter: YU-1135-A/90890-
01135
Comparateur à cadran et
support: YU-3097/90890-01252

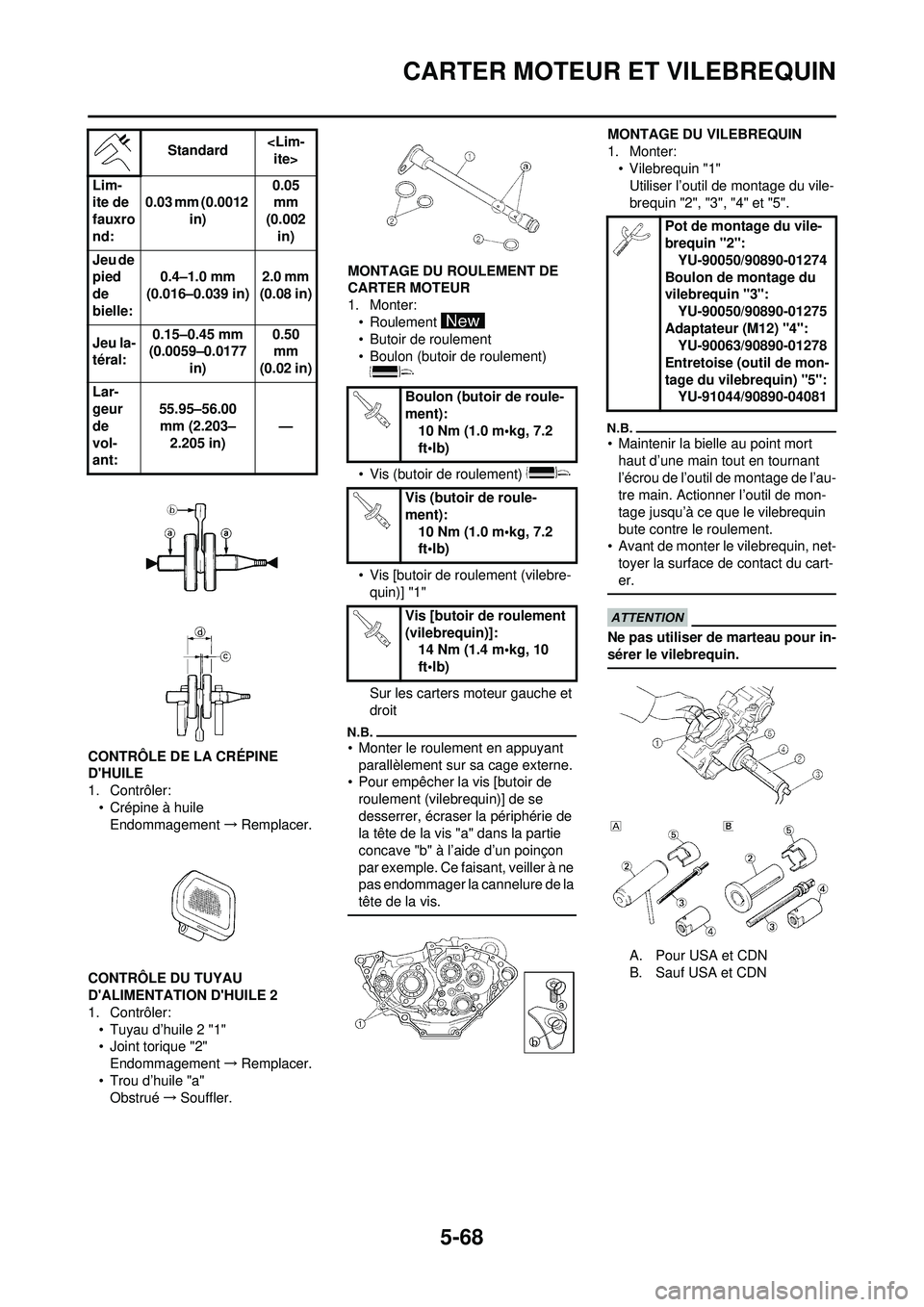

5-68
CARTER MOTEUR ET VILEBREQUIN
CONTRÔLE DE LA CRÉPINE
D'HUILE
1. Contrôler:• Crépine à huileEndommagement →Remplacer.
CONTRÔLE DU TUYAU
D'ALIMENTATION D'HUILE 2
1. Contrôler: • Tuyau d’huile 2 "1"
• Joint torique "2"
Endommagement →Remplacer.
• Trou d’huile "a" Obstrué →Souffler. MONTAGE DU ROULEMENT DE
CARTER MOTEUR
1. Monter:
• Roulement
• Butoir de roulement
• Boulon (butoir de roulement)
• Vis (butoir de roulement)
• Vis [butoir de roulement (vilebre-quin)] "1"
Sur les carters moteur gauche et
droit• Monter le roulement en appuyant parallèlement sur sa cage externe.
• Pour empêcher la vis [butoir de
roulement (vilebrequin)] de se
desserrer, écraser la périphérie de
la tête de la vis "a" dans la partie
concave "b" à l’aide d’un poinçon
par exemple. Ce faisant, veiller à ne
pas endommager la cannelure de la
tête de la vis.
MONTAGE DU VILEBREQUIN
1. Monter:• Vilebrequin "1"Utiliser l’outil de montage du vile-
brequin "2", "3", "4" et "5".
• Maintenir la bielle au point mort haut d’une main tout en tournant
l’écrou de l’outil de montage de l’au-
tre main. Actionner l’outil de mon-
tage jusqu’à ce que le vilebrequin
bute contre le roulement.
• Avant de monter le vilebrequin, net- toyer la surface de contact du cart-
er.
Ne pas utiliser de marteau pour in-
sérer le vilebrequin.
A. Pour USA et CDN
B. Sauf USA et CDN
Standard
ite>
Lim-
ite de
fauxro
nd: 0.03 mm (0.0012
in) 0.05
mm
(0.002 in)
Jeu de
pied
de
bielle: 0.4–1.0 mm
(0.016–0.039 in) 2.0 mm
(0.08 in)
Jeu la-
téral: 0.15–0.45 mm
(0.0059–0.0177
in) 0.50
mm
(0.02 in)
Lar-
geur
de
vol-
ant: 55.95–56.00
mm (2.203–
2.205 in) —
Boulon (butoir de roule-
ment):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vis (butoir de roule-
ment): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Vis [butoir de roulement
(vilebrequin)]: 14 Nm (1.4 m•kg, 10
ft•lb)
Pot de montage du vile-
brequin "2": YU-90050/90890-01274
Boulon de montage du
vilebrequin "3": YU-90050/90890-01275
Adaptateur (M12) "4": YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) "5": YU-91044/90890-04081
