ENTRETIENS ET RÉGLAGES PÉRIODIQUES

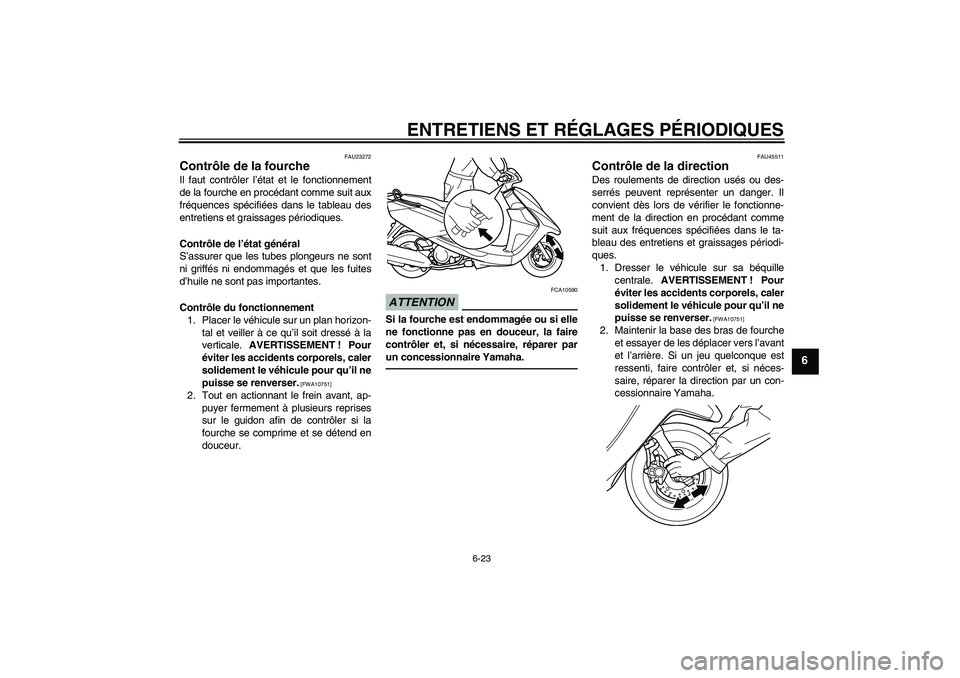

6-23
6
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45511
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U4P7F2F0.book Page 23 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

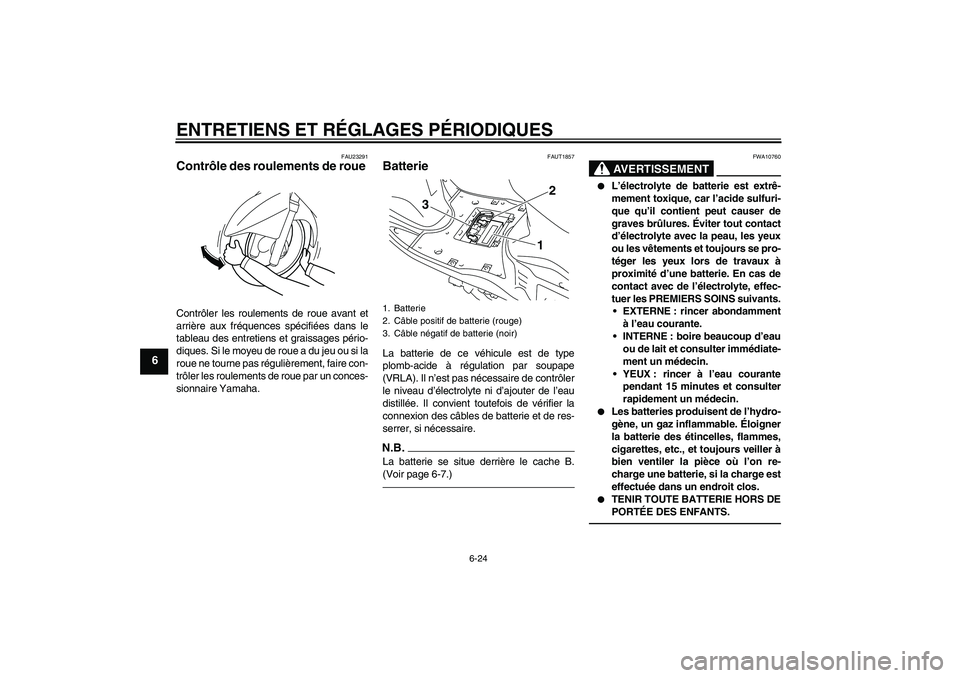

6-24
6
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAUT1857
Batterie La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.N.B.La batterie se situe derrière le cache B.
(Voir page 6-7.)
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
2
3
1
U4P7F2F0.book Page 24 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.ATTENTION
FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-
terie par un concessionnaire Yamaha.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Avant la repose, toujours veiller à con-
necter correctement les câbles de la
batterie aux bornes.ATTENTION
FCAT1053


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Après la repose de la batterie, bien
veiller à tourner la clé de contact de
“ON” à “OFF” trois fois à intervalles
de 3 secondes afin d’initialiser la
commande de ralenti.
FAUT2023
Remplacement du fusible Le support de fusible se trouve à côté de la
batterie. Retirer le cache B pour accéder au
fusible. (Voir page 6-7.)
Si le fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre tous les circuits électriques.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
ATTENTION :
Après la dépose et la repose du fu-
sible principal, bien veiller à tourner
1. Fusible
2. Fusible de rechange
1
2
U4P7F2F0.book Page 25 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
la clé de contact de “ON” à “OFF”
trois fois à intervalles de 3 secon-
des afin d’initialiser la commande
de ralenti.
[FCAT1062]
3. Tourner la clé de contact sur “ON” et
allumer tous les circuits électriques
afin de vérifier si l’équipement électri-
que fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU45503
Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.1. Dresser le véhicule sur sa béquille
centrale.2. Déposer le carénage B. (Voir page
6-7.)
3. Déposer la protection de l’ampoule de
phare.
4. Retirer le porte-ampoule en le tournant
dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée de l’optique de phare. Fusible spécifié:
15.0 A1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1
U4P7F2F0.book Page 26 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

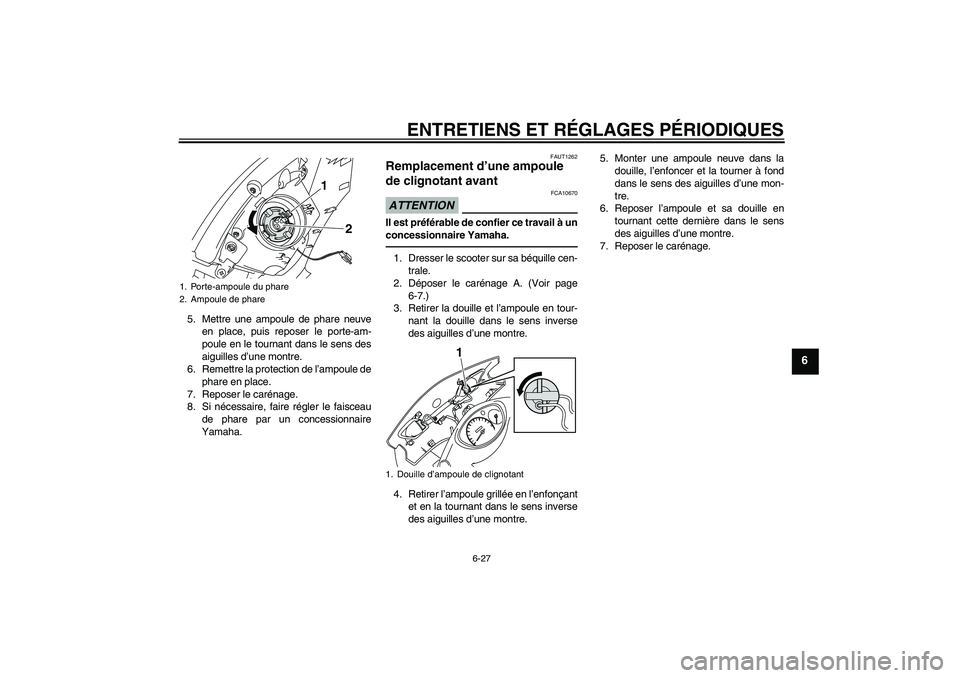

6-27
6
5. Mettre une ampoule de phare neuve
en place, puis reposer le porte-am-
poule en le tournant dans le sens des
aiguilles d’une montre.
6. Remettre la protection de l’ampoule de
phare en place.
7. Reposer le carénage.
8. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUT1262
Remplacement d’une ampoule
de clignotant avant ATTENTION
FCA10670
Il est préférable de confier ce travail à un
concessionnaire Yamaha.1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
4. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
7. Reposer le carénage.
1. Porte-ampoule du phare
2. Ampoule de phare
1
2
1. Douille d’ampoule de clignotant
1
U4P7F2F0.book Page 27 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU37741
Clignotant arrière et feu ar-
rière/stop Si un clignotant arrière ou le feu arrière/stop
ne s’allume pas, faire contrôler son circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
FAU45462
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
4. Extraire l’ampoule grillée en tirant sur
celle-ci.
5. Monter une ampoule neuve dans la
douille.
6. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
7. Reposer le carénage.
FAU25861
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le scooter à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Ampoule de veilleuse
2. Douille d’ampoule de veilleuse
12
U4P7F2F0.book Page 28 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

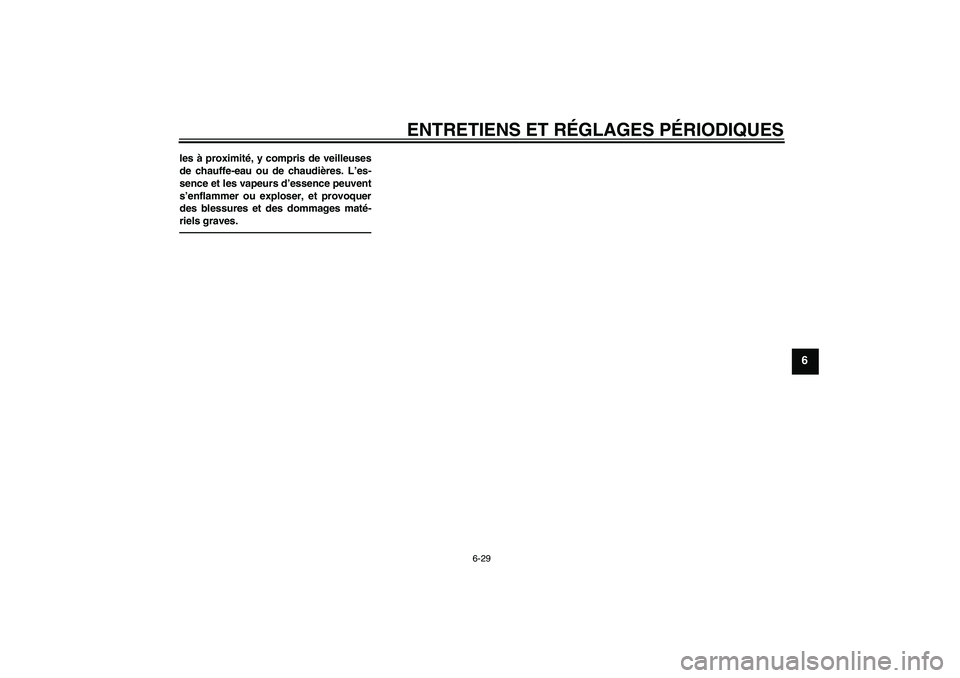

6-29
6
les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
U4P7F2F0.book Page 29 Wednesday, August 19, 2009 9:46 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAUT1981
Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U4P7F2F0.book Page 30 Wednesday, August 19, 2009 9:46 AM
