INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.


La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en las estri-
beras.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.


No conduzca nunca bajo los efectos
del alcohol u otras drogas.


Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.


Utilice siempre un casco homologado.


Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.


El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.


No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.


Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.


El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.


No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
U4P7S2S0.book Page 2 Thursday, August 20, 2009 9:56 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.


No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.


No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.

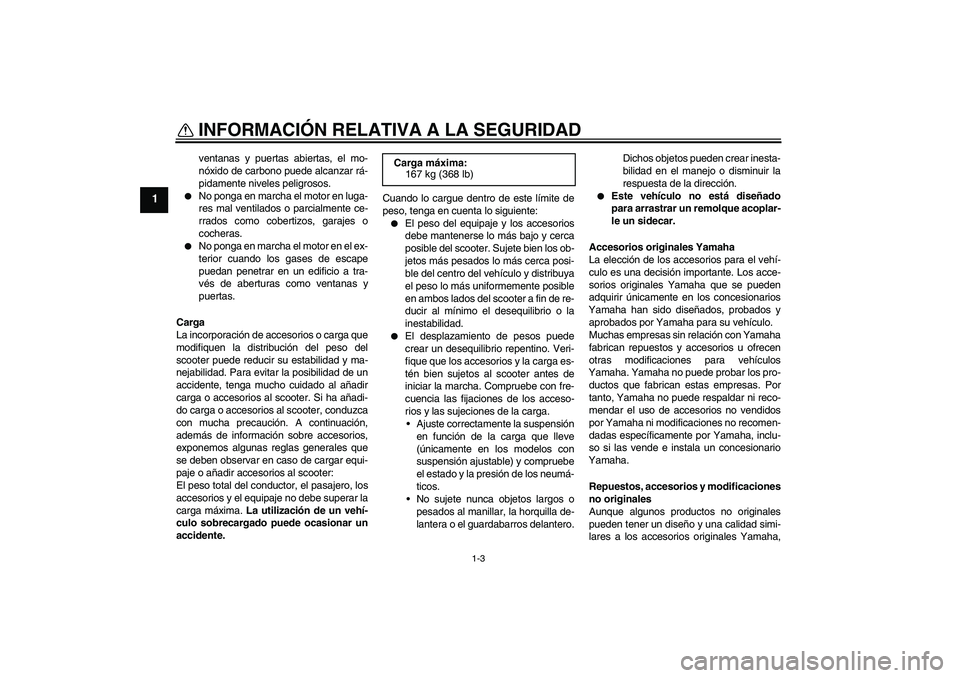

Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:


El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posible
en ambos lados del scooter a fin de re-
ducir al mínimo el desequilibrio o la
inestabilidad.


El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.Dichos objetos pueden crear inesta-
bilidad en el manejo o disminuir la
respuesta de la dirección.


Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha, Carga máxima:
167 kg (368 lb)
U4P7S2S0.book Page 3 Thursday, August 20, 2009 9:56 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.

No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.


Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar elapagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de manejabi-
lidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
naciones no resulten adecuados. Consulte
en la página 6-16 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
U4P7S2S0.book Page 4 Thursday, August 20, 2009 9:56 AM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
SAU45371

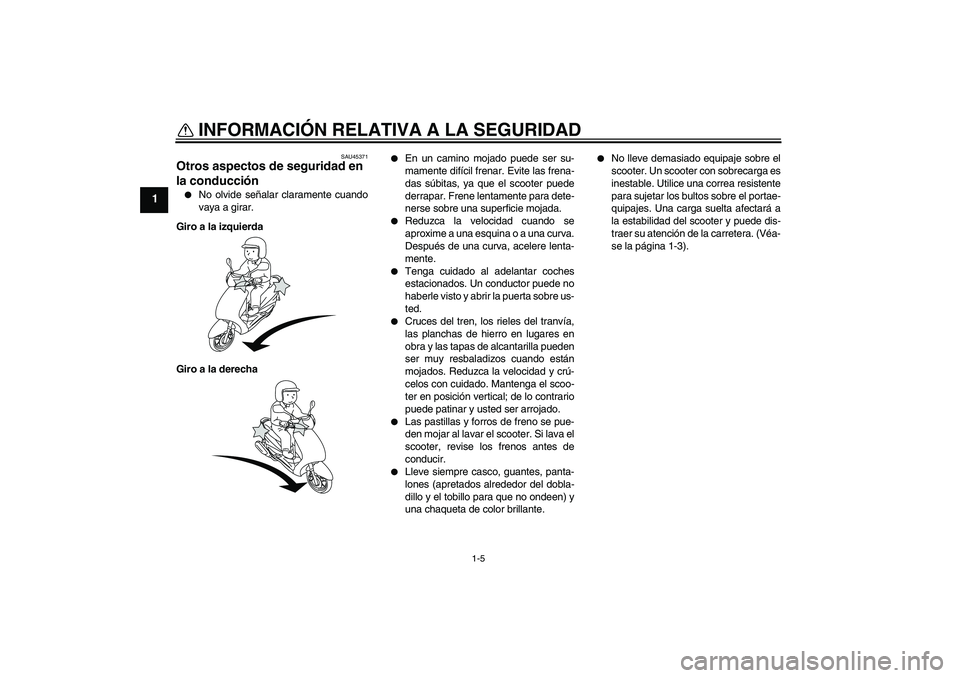

Otros aspectos de seguridad en
la conducción

No olvide señalar claramente cuando
vaya a girar.
Giro a la izquierda
Giro a la derecha


En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.


Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.


Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.


Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.


Las pastillas y forros de freno se pue-
den mojar al lavar el scooter. Si lava el
scooter, revise los frenos antes de
conducir.


Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.


No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes. Una carga suelta afectará a
la estabilidad del scooter y puede dis-
traer su atención de la carretera. (Véa-
se la página 1-3).
U4P7S2S0.book Page 5 Thursday, August 20, 2009 9:56 AM

DESCRIPCIÓN
2-1
2
SAU10410

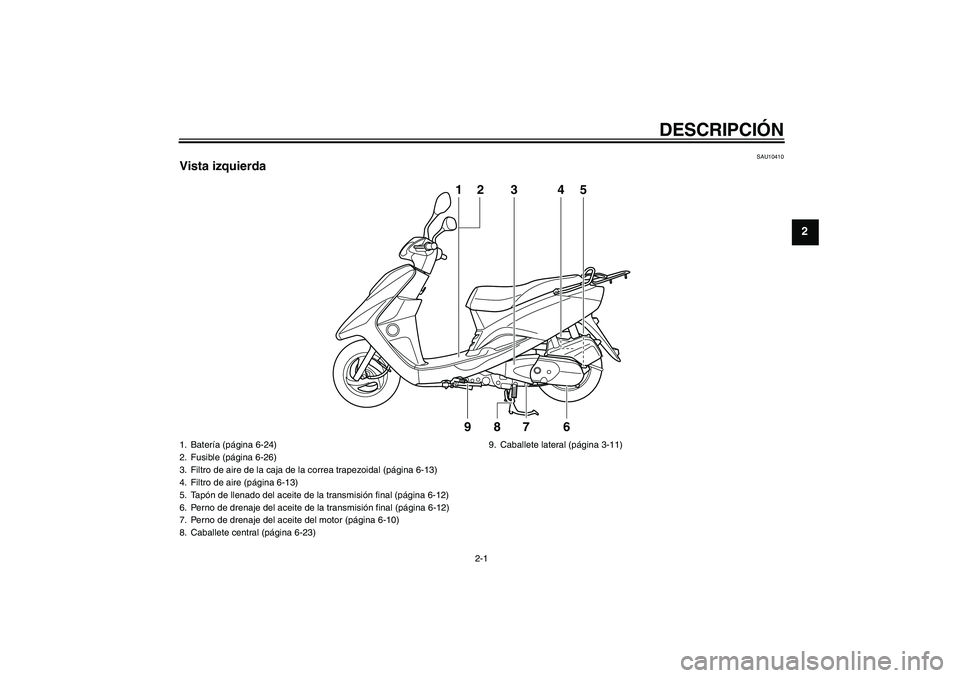

Vista izquierda
1
23
9
8
7
64
5
1. Batería (página 6-24)
2. Fusible (página 6-26)
3. Filtro de aire de la caja de la correa trapezoidal (página 6-13)
4. Filtro de aire (página 6-13)
5. Tapón de llenado del aceite de la transmisión final (página 6-12)
6. Perno de drenaje del aceite de la transmisión final (página 6-12)
7. Perno de drenaje del aceite del motor (página 6-10)
8. Caballete central (página 6-23)9. Caballete lateral (página 3-11)
U4P7S2S0.book Page 1 Thursday, August 20, 2009 9:56 AM

DESCRIPCIÓN
2-2
2
SAU10420

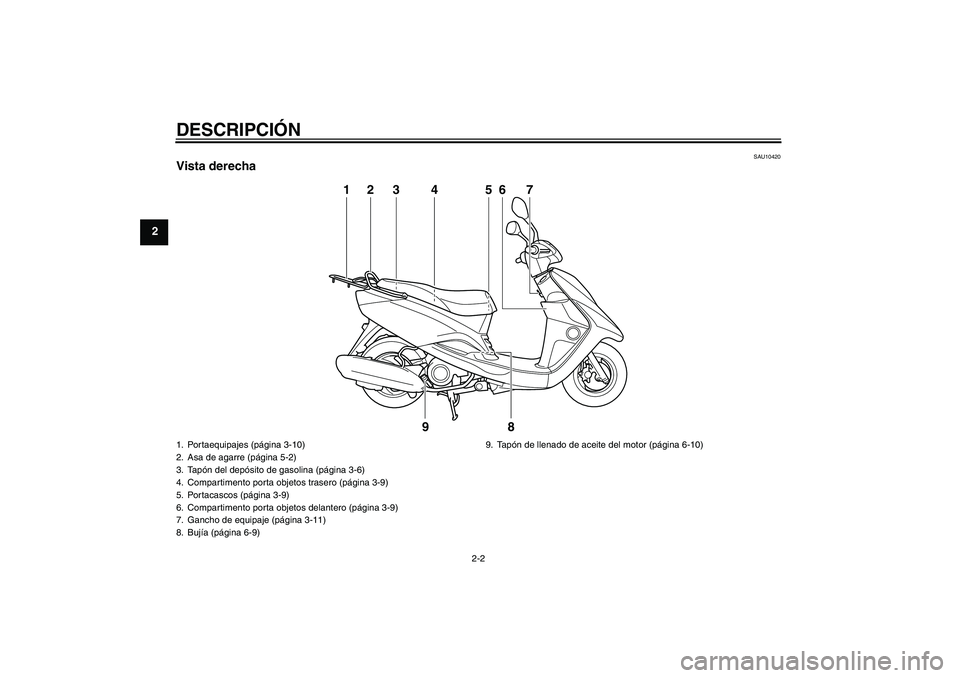

Vista derecha
1
3
2
4
5
9
8
7
6
1. Portaequipajes (página 3-10)
2. Asa de agarre (página 5-2)
3. Tapón del depósito de gasolina (página 3-6)
4. Compartimento porta objetos trasero (página 3-9)
5. Portacascos (página 3-9)
6. Compartimento porta objetos delantero (página 3-9)
7. Gancho de equipaje (página 3-11)
8. Bujía (página 6-9)9. Tapón de llenado de aceite del motor (página 6-10)U4P7S2S0.book Page 2 Thursday, August 20, 2009 9:56 AM

DESCRIPCIÓN
2-3
2
SAU10430

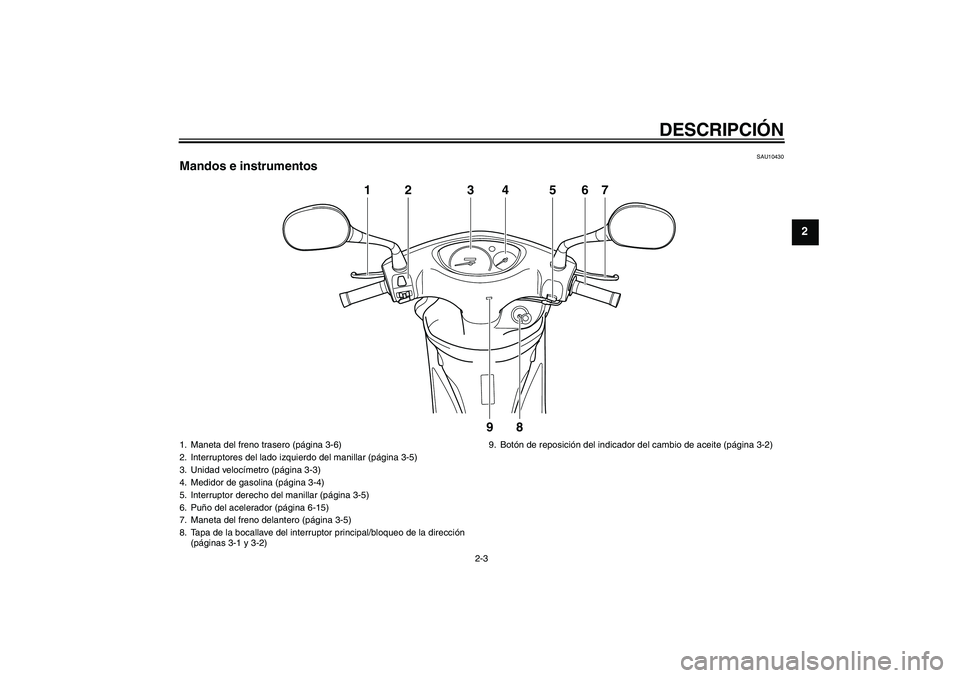

Mandos e instrumentos
1
2
3
9
8
4
5
6
7
1. Maneta del freno trasero (página 3-6)
2. Interruptores del lado izquierdo del manillar (página 3-5)
3. Unidad velocímetro (página 3-3)
4. Medidor de gasolina (página 3-4)
5. Interruptor derecho del manillar (página 3-5)
6. Puño del acelerador (página 6-15)
7. Maneta del freno delantero (página 3-5)
8. Tapa de la bocallave del interruptor principal/bloqueo de la dirección
(páginas 3-1 y 3-2)9. Botón de reposición del indicador del cambio de aceite (página 3-2)
U4P7S2S0.book Page 3 Thursday, August 20, 2009 9:56 AM

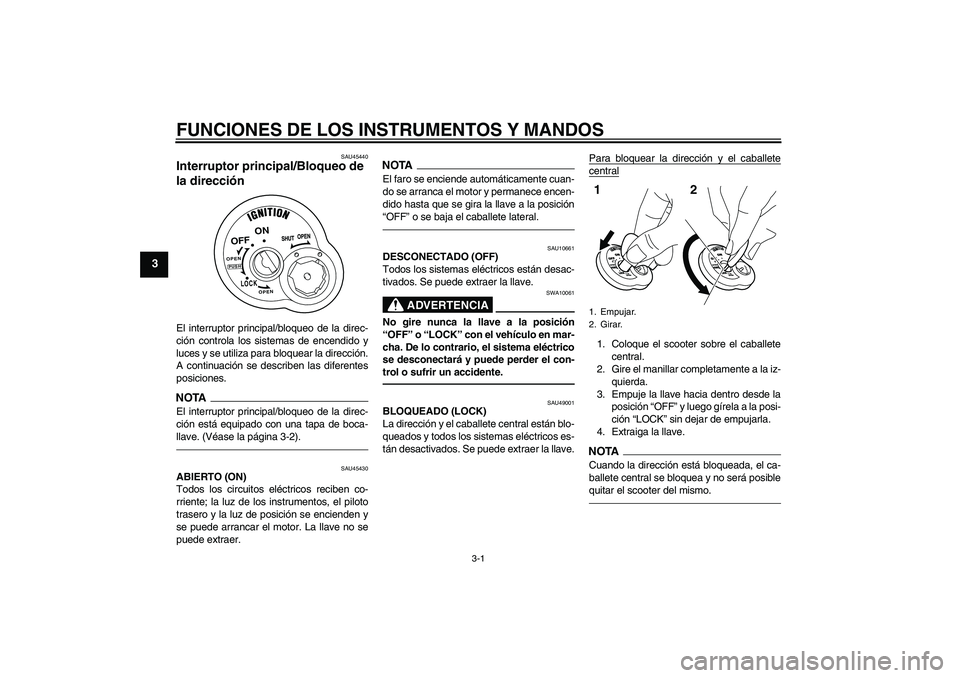

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU45440
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAEl interruptor principal/bloqueo de la direc-
ción está equipado con una tapa de boca-
llave. (Véase la página 3-2).
SAU45430
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF” o se baja el caballete lateral.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU49001
BLOQUEADO (LOCK)
La dirección y el caballete central están blo-
queados y todos los sistemas eléctricos es-
tán desactivados. Se puede extraer la llave.Para bloquear la dirección y el caballete
central1. Coloque el scooter sobre el caballete
central.
2. Gire el manillar completamente a la iz-
quierda.
3. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
4. Extraiga la llave.NOTACuando la dirección está bloqueada, el ca-
ballete central se bloquea y no será posible
quitar el scooter del mismo.
ON
OPEN
OPENPUSH
LOCKOFF
1. Empujar.
2. Girar.12
chapter3 Page 1 Thursday, September 17, 2009 1:57 PM
