2010 YAMAHA VITY 125 Manuale de Empleo (in Spanish)

DIC183
XC125E
MANUAL DEL PROPIETARIO
4P7-F8199-S2
Lea este manual atentamente antes de utilizar este
vehículo.

SAU46090

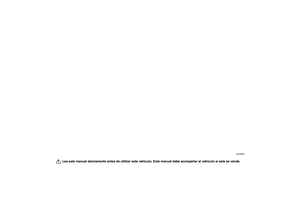

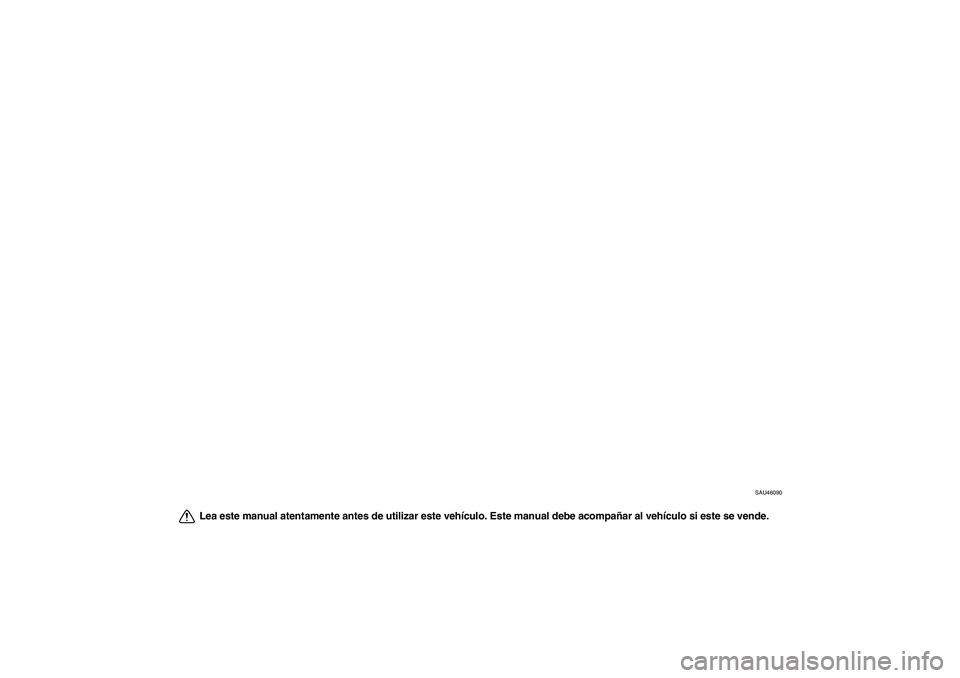

Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este se vende.
U4P7S2S0.book Page 1 Thursday, August 20, 2009 9:56 AM

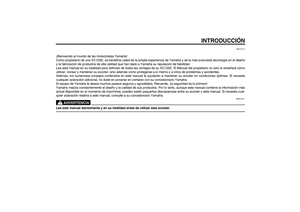

INTRODUCCIÓN
SAU10113
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XC125E, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el diseño
y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XC125E. El Manual del propietario no sólo le enseñará cómo
utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en condiciones óptimas. Si necesita
cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información más
actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si necesita cual-
quier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA
SWA12411
Lea este manual atentamente y en su totalidad antes de utilizar este scooter.
U4P7S2S0.book Page 1 Thursday, August 20, 2009 9:56 AM

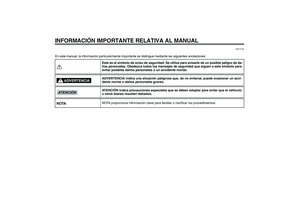

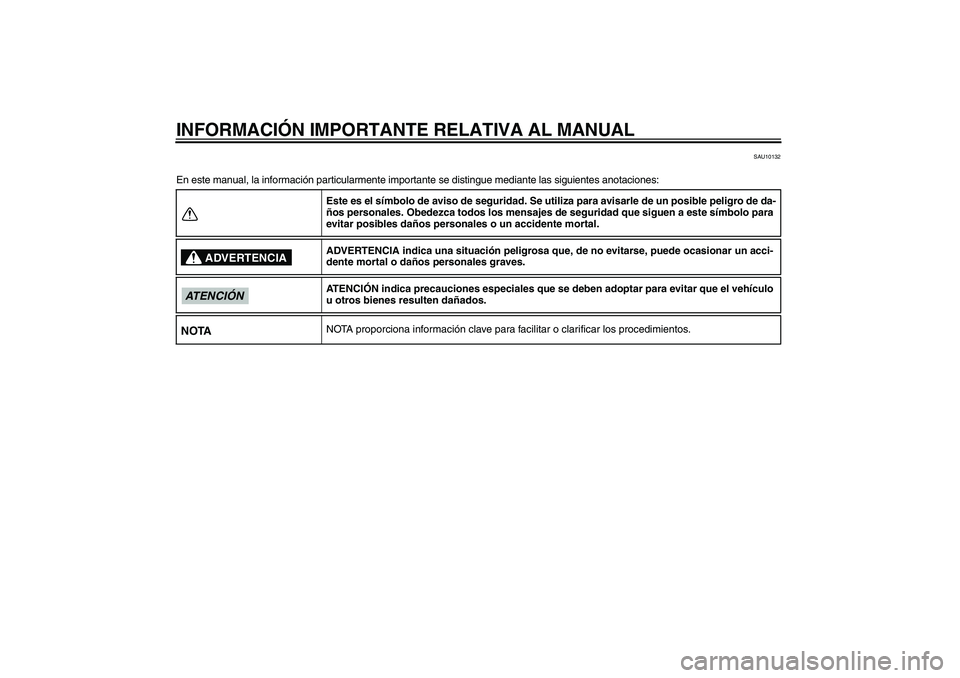

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de da-
ños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo para
evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
U4P7S2S0.book Page 1 Thursday, August 20, 2009 9:56 AM

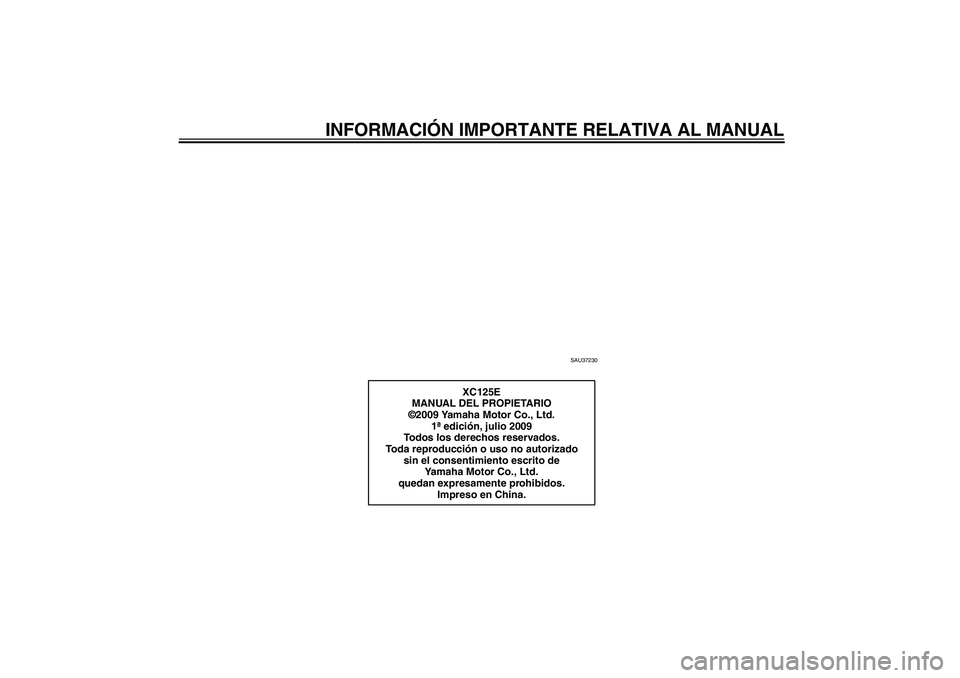

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU37230
XC125E
MANUAL DEL PROPIETARIO
©2009 Yamaha Motor Co., Ltd.
1ª edición, julio 2009
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en China.
U4P7S2S0.book Page 2 Thursday, August 20, 2009 9:56 AM

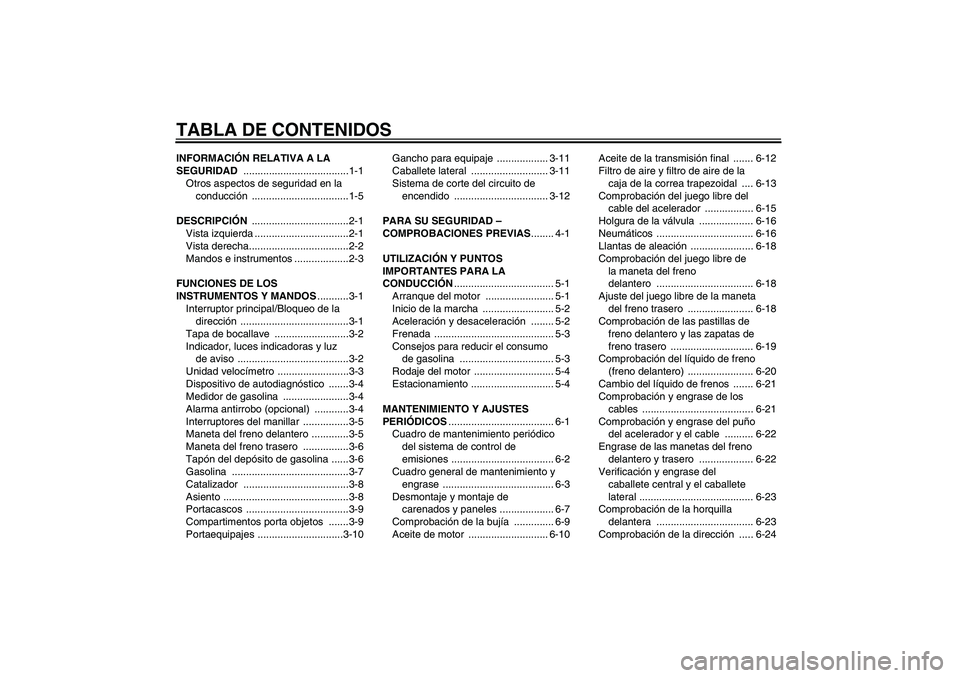

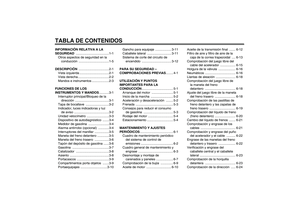

TABLA DE CONTENIDOSINFORMACIÓN RELATIVA A LA
SEGURIDAD .....................................1-1

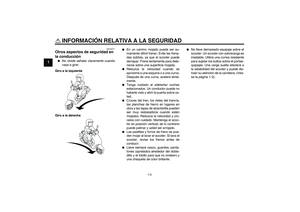

Otros aspectos de seguridad en la
conducción ..................................1-5
DESCRIPCIÓN ..................................2-1

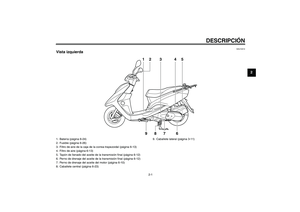

Vista izquierda .................................2-1

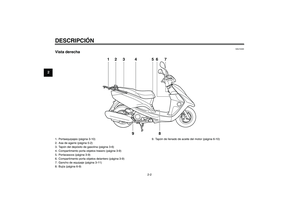

Vista derecha...................................2-2

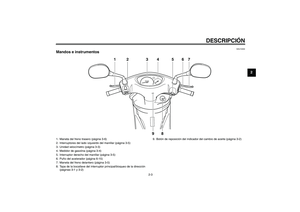

Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1

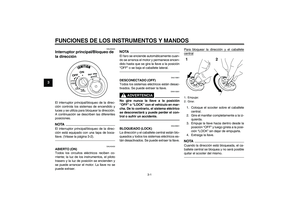

Interruptor principal/Bloqueo de la
dirección ......................................3-1

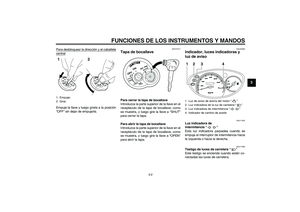

Tapa de bocallave ..........................3-2
Indicador, luces indicadoras y luz
de aviso .......................................3-2

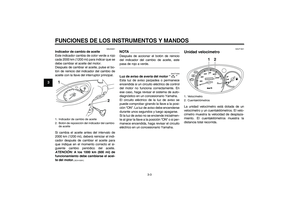

Unidad velocímetro .........................3-3

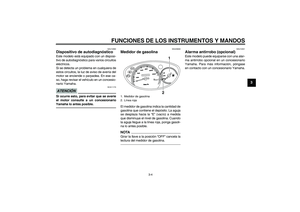

Dispositivo de autodiagnóstico .......3-4
Medidor de gasolina .......................3-4
Alarma antirrobo (opcional) ............3-4

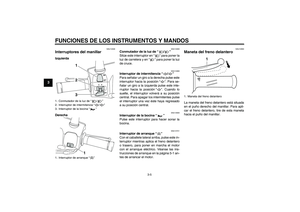

Interruptores del manillar ................3-5
Maneta del freno delantero .............3-5

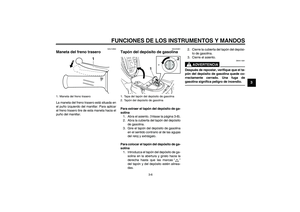

Maneta del freno trasero ................3-6
Tapón del depósito de gasolina ......3-6

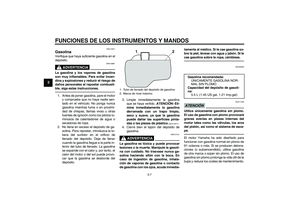

Gasolina .........................................3-7

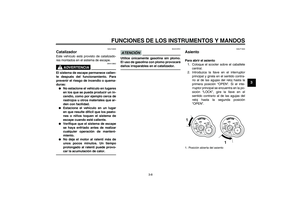

Catalizador .....................................3-8
Asiento ............................................3-8
Portacascos ....................................3-9

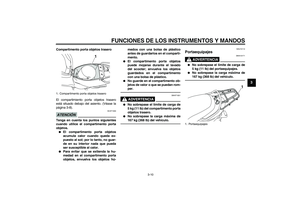

Compartimentos porta objetos .......3-9

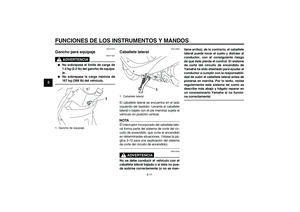

Portaequipajes ..............................3-10Gancho para equipaje .................. 3-11
Caballete lateral ........................... 3-11

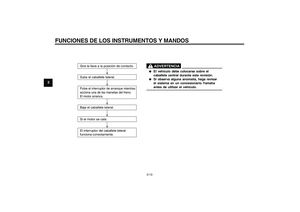

Sistema de corte del circuito de
encendido ................................. 3-12

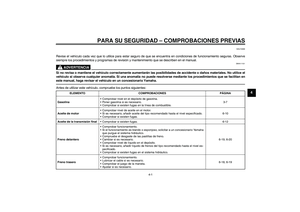

PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS........ 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1

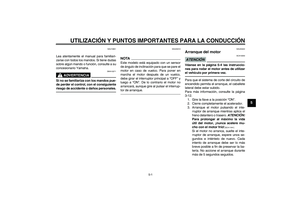

Arranque del motor ........................ 5-1

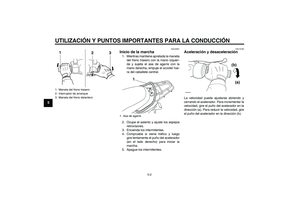

Inicio de la marcha ......................... 5-2
Aceleración y desaceleración ........ 5-2

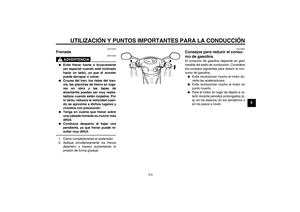

Frenada .......................................... 5-3
Consejos para reducir el consumo
de gasolina ................................. 5-3

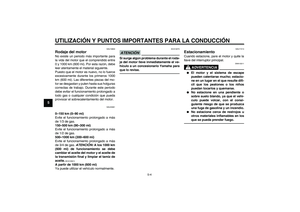

Rodaje del motor ............................ 5-4
Estacionamiento ............................. 5-4

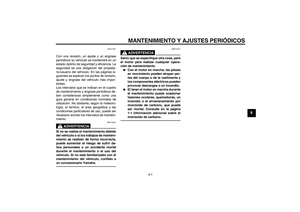

MANTENIMIENTO Y AJUSTES
PERIÓDICOS..................................... 6-1

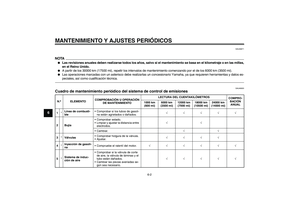

Cuadro de mantenimiento periódico
del sistema de control de
emisiones .................................... 6-2

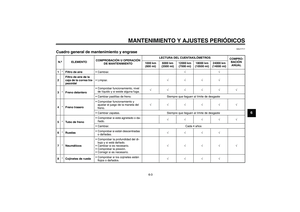

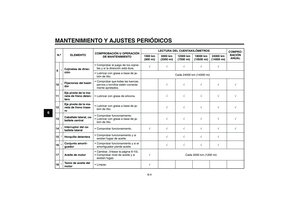

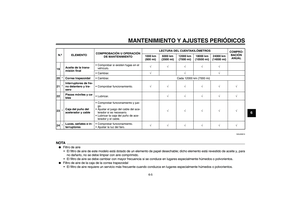

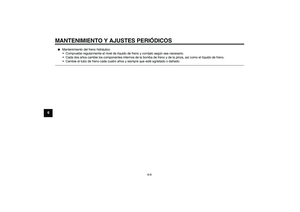

Cuadro general de mantenimiento y
engrase ....................................... 6-3

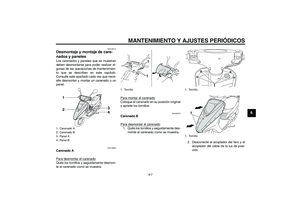

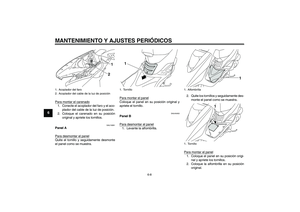

Desmontaje y montaje de
carenados y paneles ................... 6-7

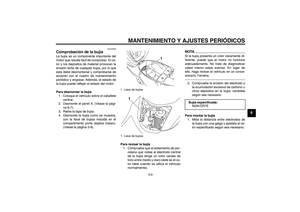

Comprobación de la bujía .............. 6-9

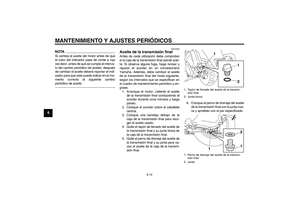

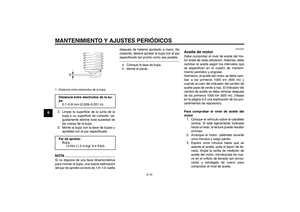

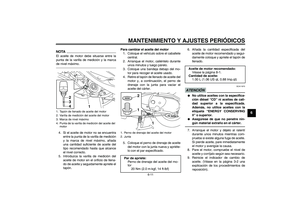

Aceite de motor ............................ 6-10Aceite de la transmisión final ....... 6-12

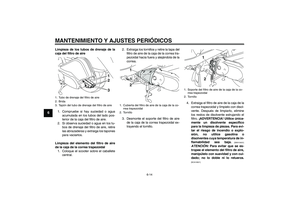

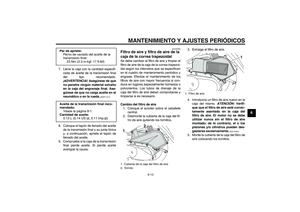

Filtro de aire y filtro de aire de la
caja de la correa trapezoidal .... 6-13

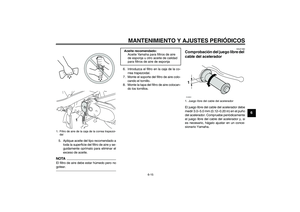

Comprobación del juego libre del
cable del acelerador ................. 6-15

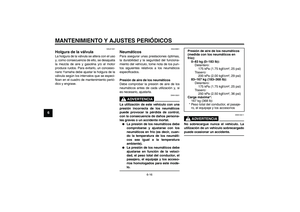

Holgura de la válvula ................... 6-16

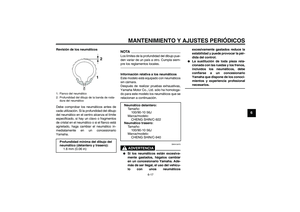

Neumáticos .................................. 6-16

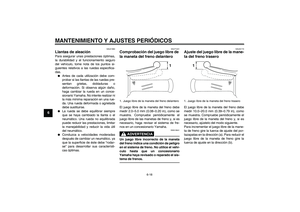

Llantas de aleación ...................... 6-18
Comprobación del juego libre de
la maneta del freno
delantero .................................. 6-18
Ajuste del juego libre de la maneta
del freno trasero ....................... 6-18

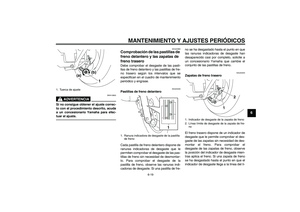

Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero ............................. 6-19

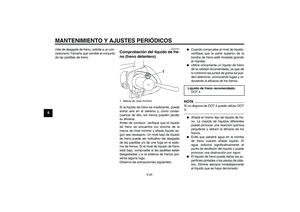

Comprobación del líquido de freno
(freno delantero) ....................... 6-20
Cambio del líquido de frenos ....... 6-21
Comprobación y engrase de los
cables ....................................... 6-21

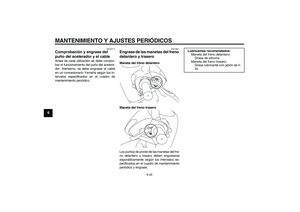

Comprobación y engrase del puño
del acelerador y el cable .......... 6-22
Engrase de las manetas del freno
delantero y trasero ................... 6-22

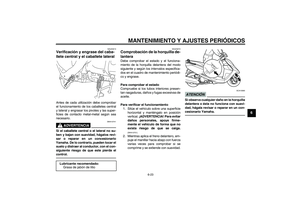

Verificación y engrase del
caballete central y el caballete
lateral ........................................ 6-23
Comprobación de la horquilla
delantera .................................. 6-23

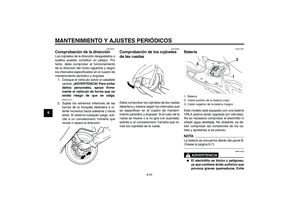

Comprobación de la dirección ..... 6-24U4P7S2S0.book Page 1 Thursday, August 20, 2009 9:56 AM

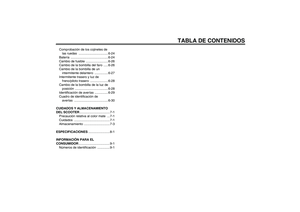

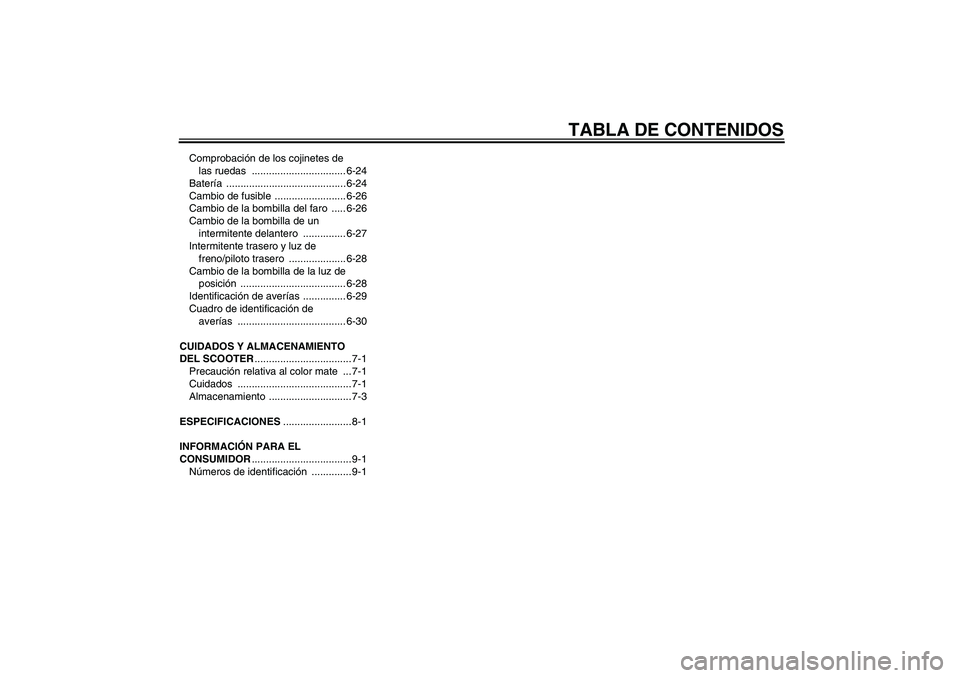

TABLA DE CONTENIDOS
Comprobación de los cojinetes de
las ruedas ................................. 6-24

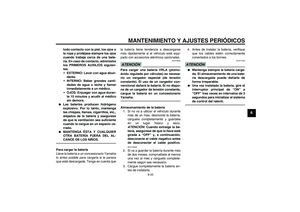

Batería .......................................... 6-24

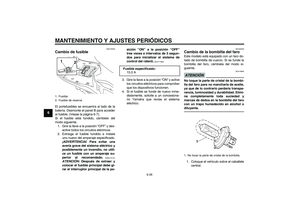

Cambio de fusible ......................... 6-26
Cambio de la bombilla del faro ..... 6-26

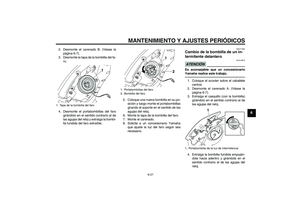

Cambio de la bombilla de un
intermitente delantero ............... 6-27
Intermitente trasero y luz de
freno/piloto trasero .................... 6-28
Cambio de la bombilla de la luz de
posición ..................................... 6-28

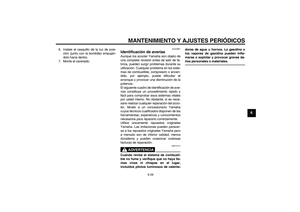

Identificación de averías ............... 6-29

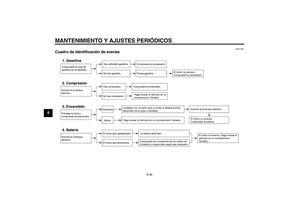

Cuadro de identificación de
averías ...................................... 6-30
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER.................................. 7-1

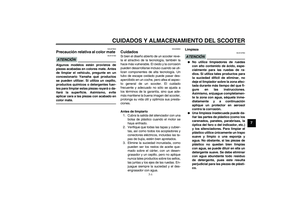

Precaución relativa al color mate ... 7-1

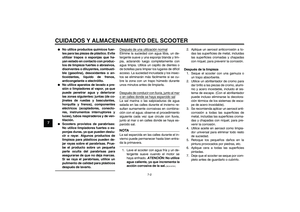

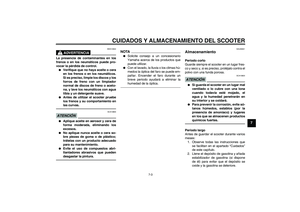

Cuidados ........................................ 7-1

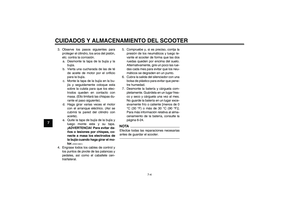

Almacenamiento ............................. 7-3

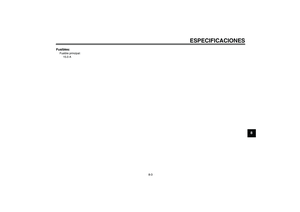

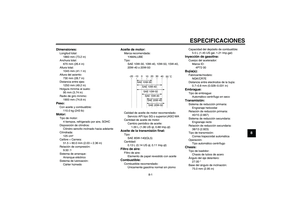

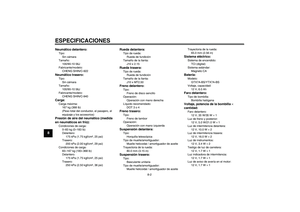

ESPECIFICACIONES ........................ 8-1
INFORMACIÓN PARA EL
CONSUMIDOR................................... 9-1

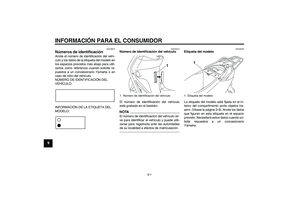

Números de identificación .............. 9-1
U4P7S2S0.book Page 2 Thursday, August 20, 2009 9:56 AM

1-1
1

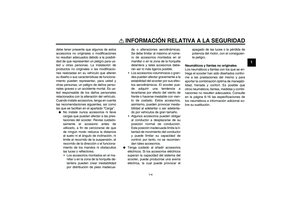

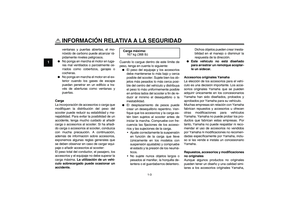

INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10264
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Los scooters son vehículos de dos ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir este scooter.
Debe:

Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.


Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.


Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.


Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.


Este scooter está diseñado para llevar
al conductor y un pasajero.


La mayor parte de los accidentes de
tráfico entre coches y scooters se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.


En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.


Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
