2010 YAMAHA TZR50 Instructieboekje (in Dutch)

DCA10590

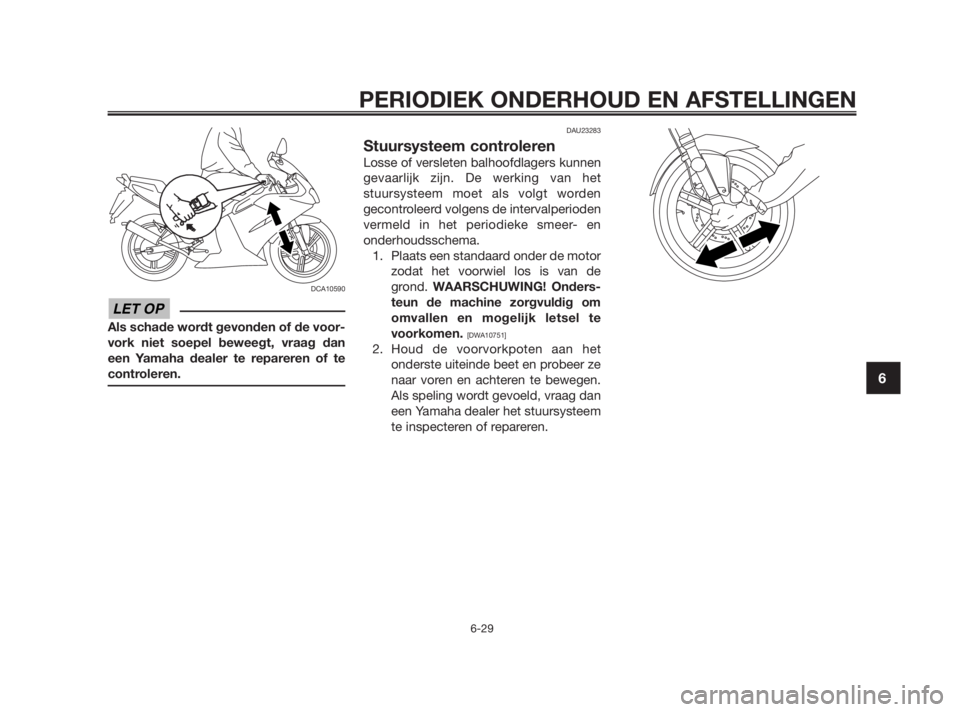

Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.
DAU23283
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het
stuursysteem moet als volgt worden
gecontroleerd volgens de intervalperioden
vermeld in het periodieke smeer- en
onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de
grond. WAARSCHUWING! Onders-
teun de machine zorgvuldig om
omvallen en mogelijk letsel te
voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het
onderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:50 Página 65

DAU23290

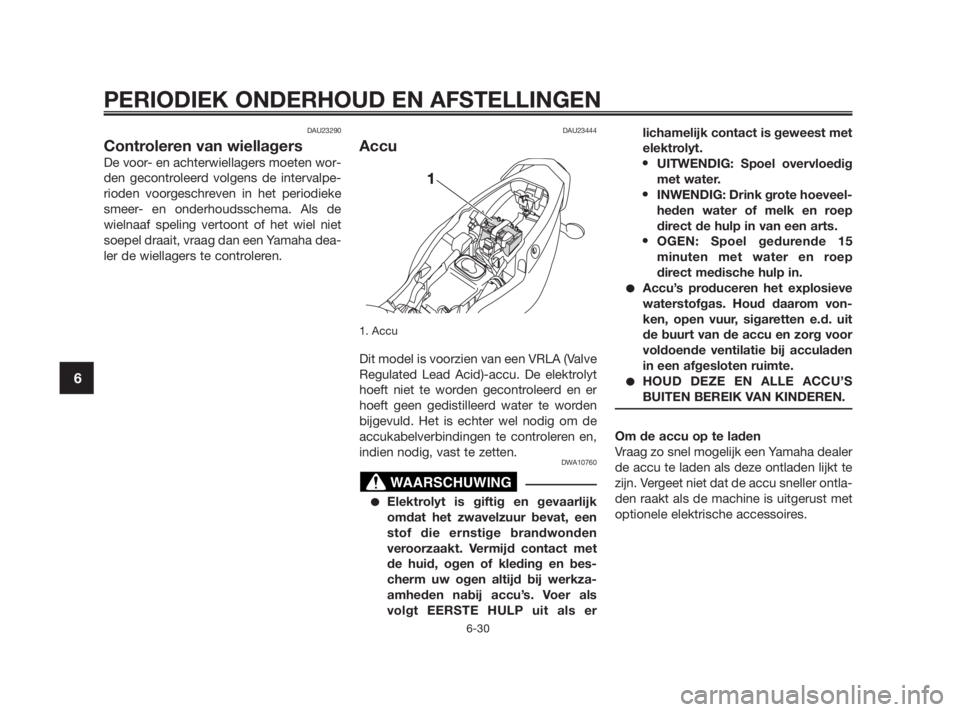

Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha dea-
ler de wiellagers te controleren.
DAU23444
Accu
1. Accu
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de
accukabelverbindingen te controleren en,
indien nodig, vast te zetten.
DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en bes-
cherm uw ogen altijd bij werkza-
amheden nabij accu’s. Voer als
volgt EERSTE HULP uit als erlichamelijk contact is geweest met
elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:51 Página 66

DCA16520

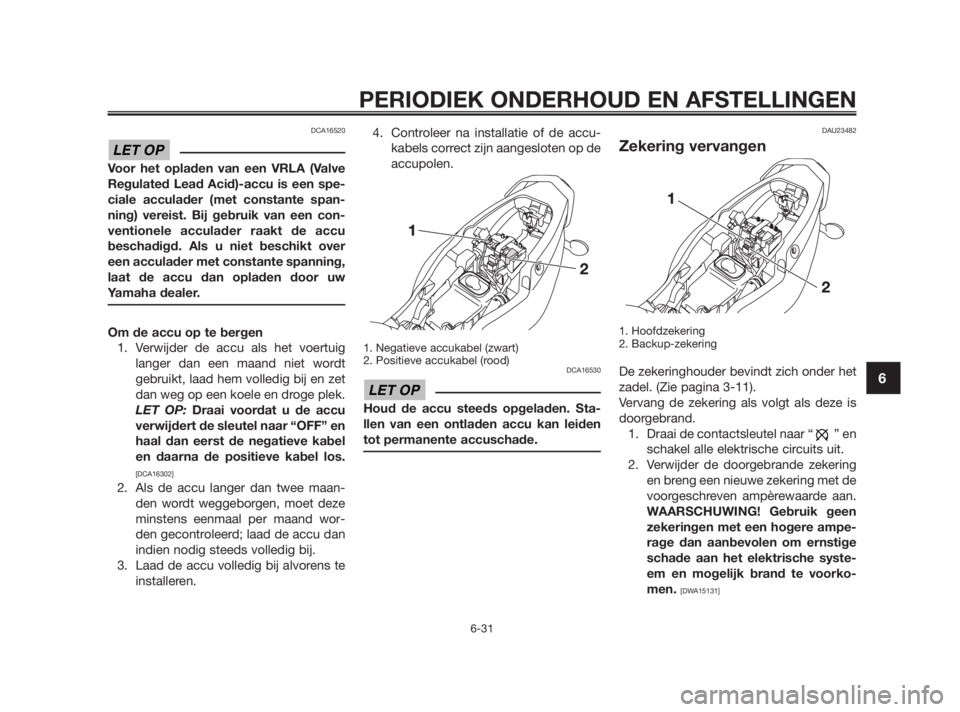

Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd. Als u niet beschikt over
een acculader met constante spanning,
laat de accu dan opladen door uw
Yamaha dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan-
den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.4. Controleer na installatie of de accu-
kabels correct zijn aangesloten op de
accupolen.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
DCA16530
Houd de accu steeds opgeladen. Sta-
llen van een ontladen accu kan leiden
tot permanente accuschade.
DAU23482
Zekering vervangen
1. Hoofdzekering
2. Backup-zekering
De zekeringhouder bevindt zich onder het
zadel. (Zie pagina 3-11).
Vervang de zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “ ” en
schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische syste-
em en mogelijk brand te voorko-
men.
[DWA15131]
LET OP
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:51 Página 67

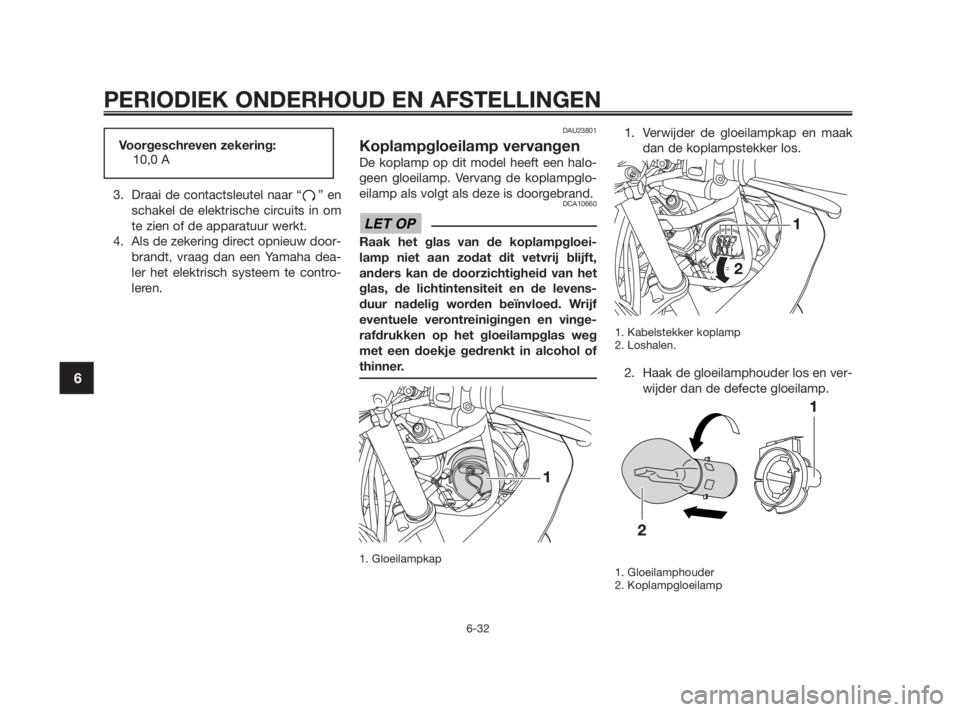

3. Draai de contactsleutel naar “ ” en
schakel de elektrische circuits in om
te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dea-
ler het elektrisch systeem te contro-
leren.
DAU23801
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampglo-
eilamp als volgt als deze is doorgebrand.
DCA10660
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van het
glas, de lichtintensiteit en de levens-
duur nadelig worden beïnvloed. Wrijf
eventuele verontreinigingen en vinge-
rafdrukken op het gloeilampglas weg
met een doekje gedrenkt in alcohol of
thinner.
1. Gloeilampkap
1. Verwijder de gloeilampkap en maak
dan de koplampstekker los.
1. Kabelstekker koplamp
2. Loshalen.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
1. Gloeilamphouder
2. Koplampgloeilamp
LET OP
Voorgeschreven zekering:
10,0 A
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:51 Página 68

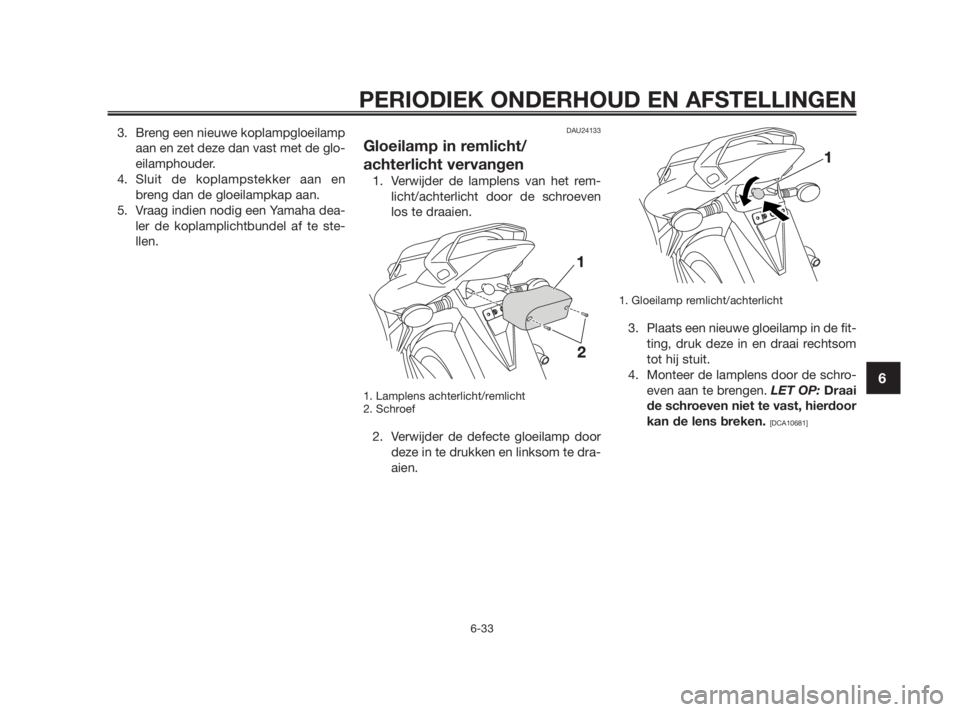

3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de glo-
eilamphouder.
4. Sluit de koplampstekker aan en
breng dan de gloeilampkap aan.
5. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te ste-
llen.DAU24133
Gloeilamp in remlicht/
achterlicht vervangen
1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven
los te draaien.
1. Lamplens achterlicht/remlicht
2. Schroef
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te dra-
aien.
1. Gloeilamp remlicht/achterlicht
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schro-
even aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:51 Página 69

DAUS1352
Gloeilamp in voorste
richtingaanwijzer vervangen
DCA10670
Het is aan te bevelen dit werk uit te
laten voeren door een Yamaha dealer.
1. Verwijder de fitting (samen met de
gloeilamp) door hem voor de rechte-
rrichtingaanwijzer linksom en voor de
linkerrichtingaanwijzer rechtsom te
draaien.
1. Fitting gloeilamp richtingaanwijzer
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Gloeilamp richtingaanwijzer
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door hem voor de rechte-
rrichtingaanwijzer rechtsom en voor
de linkerrichtingaanwijzer linksom te
draaien.
DAUS1610
Gloeilamp achterste
richtingaanwijzer vervangen
1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroef te verwij-
deren.
1. Schroef
2. Lamplens richtingaanwijzer
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te dra-
aien.
LET OP
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:52 Página 70

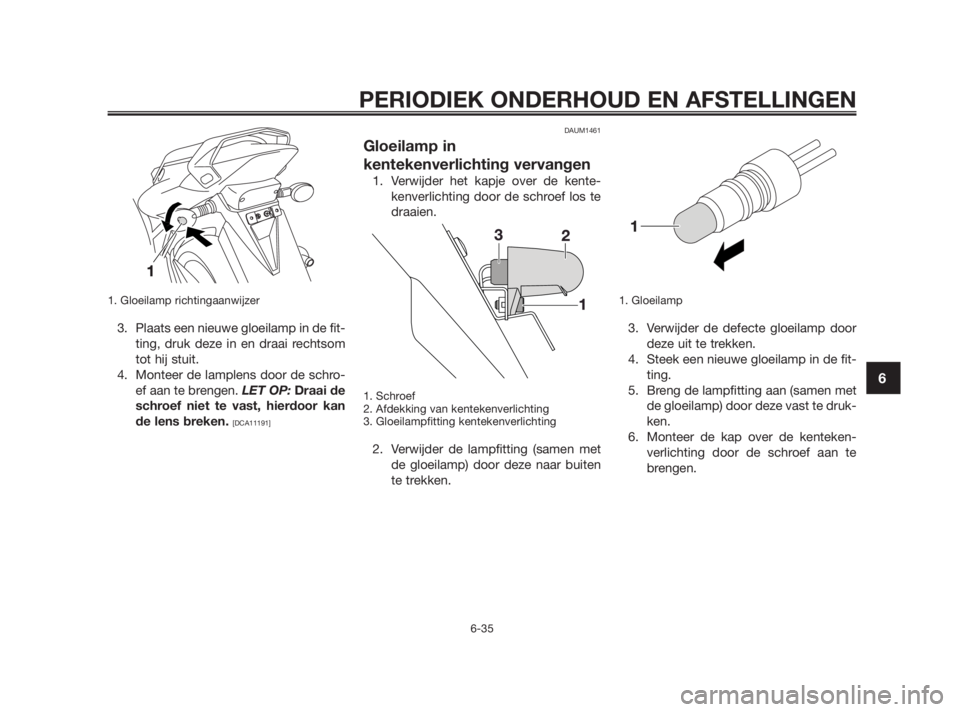

1. Gloeilamp richtingaanwijzer
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schro-
ef aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan
de lens breken.
[DCA11191]DAUM1461
Gloeilamp in
kentekenverlichting vervangen
1. Verwijder het kapje over de kente-
kenverlichting door de schroef los te
draaien.
1. Schroef
2. Afdekking van kentekenverlichting
3. Gloeilampfitting kentekenverlichting
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten
te trekken.
1. Gloeilamp
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de kap over de kenteken-
verlichting door de schroef aan te
brengen.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:52 Página 71

DAU25871

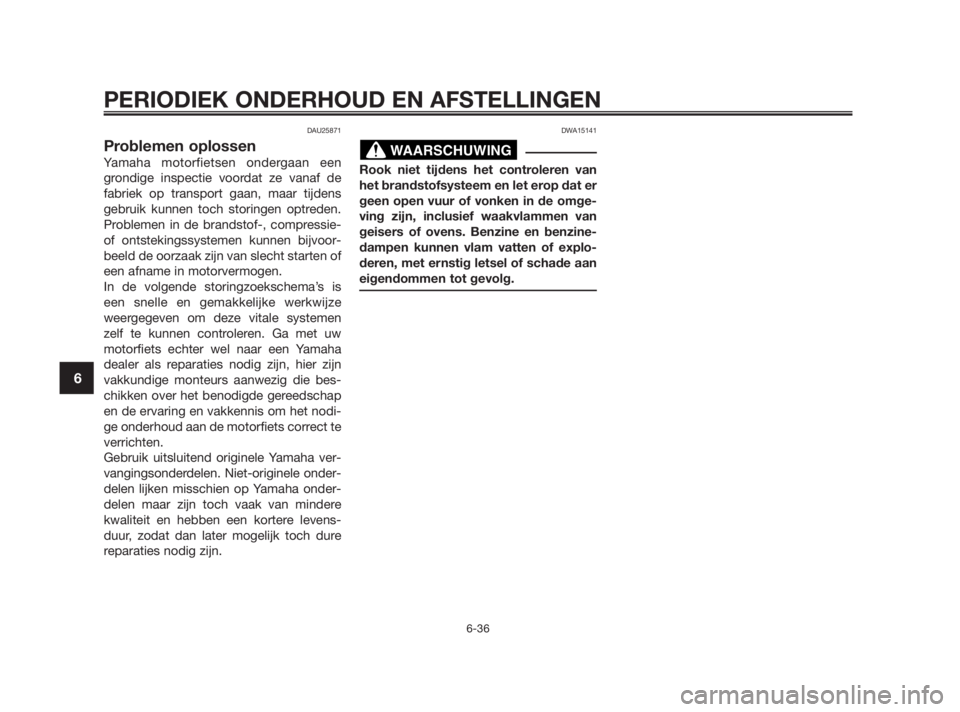

Problemen oplossen
Yamaha motorfietsen ondergaan een
grondige inspectie voordat ze vanaf de
fabriek op transport gaan, maar tijdens
gebruik kunnen toch storingen optreden.
Problemen in de brandstof-, compressie-
of ontstekingssystemen kunnen bijvoor-
beeld de oorzaak zijn van slecht starten of
een afname in motorvermogen.
In de volgende storingzoekschema’s is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
motorfiets echter wel naar een Yamaha
dealer als reparaties nodig zijn, hier zijn
vakkundige monteurs aanwezig die bes-
chikken over het benodigde gereedschap
en de ervaring en vakkennis om het nodi-
ge onderhoud aan de motorfiets correct te
verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha onder-
delen maar zijn toch vaak van mindere
kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
DWA15141
Rook niet tijdens het controleren van
het brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explo-
deren, met ernstig letsel of schade aan
eigendommen tot gevolg.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:52 Página 72
