2010 YAMAHA TZR50 Instructieboekje (in Dutch)

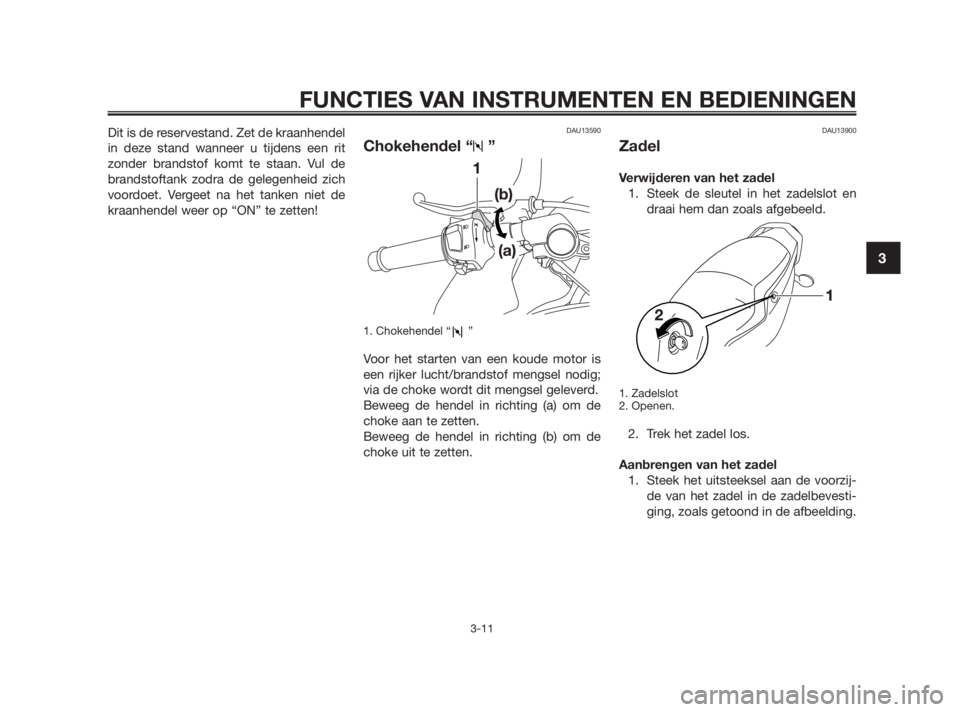

Dit is de reservestand. Zet de kraanhendel
in deze stand wanneer u tijdens een rit
zonder brandstof komt te staan. Vul de
brandstoftank zodra de gelegenheid zich
voordoet. Vergeet na het tanken niet de
kraanhendel weer op “ON” te zetten!DAU13590
Chokehendel “ ”
1. Chokehendel “ ”
Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de hendel in richting (a) om de
choke aan te zetten.
Beweeg de hendel in richting (b) om de
choke uit te zetten.
DAU13900
Zadel
Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai hem dan zoals afgebeeld.
1. Zadelslot
2. Openen.
2. Trek het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzij-
de van het zadel in de zadelbevesti-
ging, zoals getoond in de afbeelding.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:42 Página 25

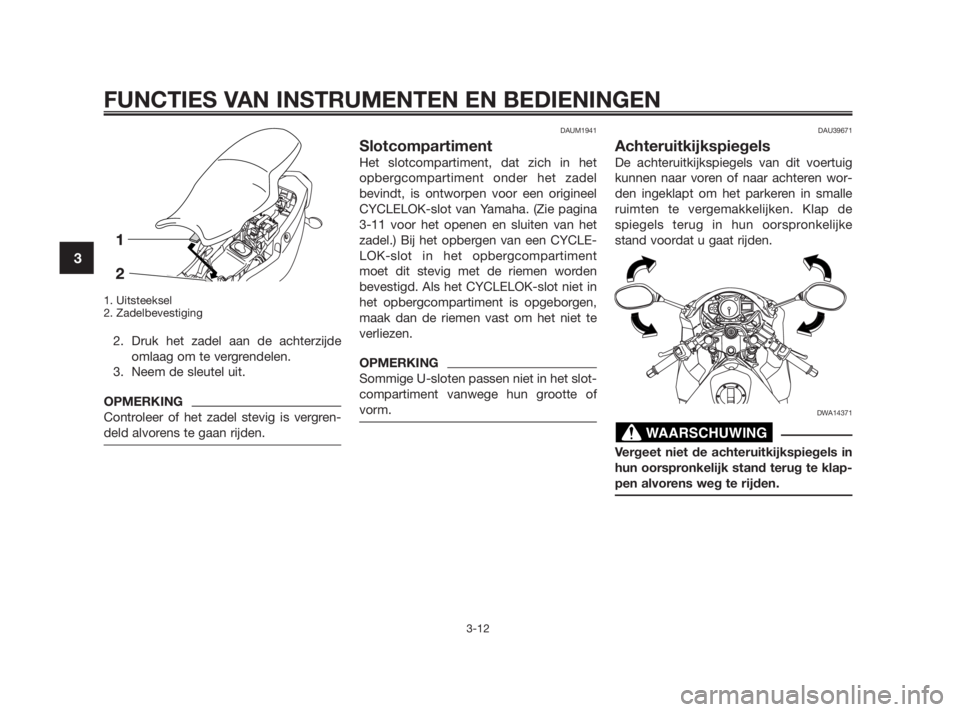

1. Uitsteeksel
2. Zadelbevestiging
2. Druk het zadel aan de achterzijde
omlaag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKING
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAUM1941
Slotcompartiment
Het slotcompartiment, dat zich in het
opbergcompartiment onder het zadel
bevindt, is ontworpen voor een origineel
CYCLELOK-slot van Yamaha. (Zie pagina
3-11 voor het openen en sluiten van het
zadel.) Bij het opbergen van een CYCLE-
LOK-slot in het opbergcompartiment
moet dit stevig met de riemen worden
bevestigd. Als het CYCLELOK-slot niet in
het opbergcompartiment is opgeborgen,
maak dan de riemen vast om het niet te
verliezen.
OPMERKING
Sommige U-sloten passen niet in het slot-
compartiment vanwege hun grootte of
vorm.
DAU39671
Achteruitkijkspiegels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren wor-
den ingeklapt om het parkeren in smalle
ruimten te vergemakkelijken. Klap de
spiegels terug in hun oorspronkelijke
stand voordat u gaat rijden.
DWA14371
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-
pen alvorens weg te rijden.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:42 Página 26

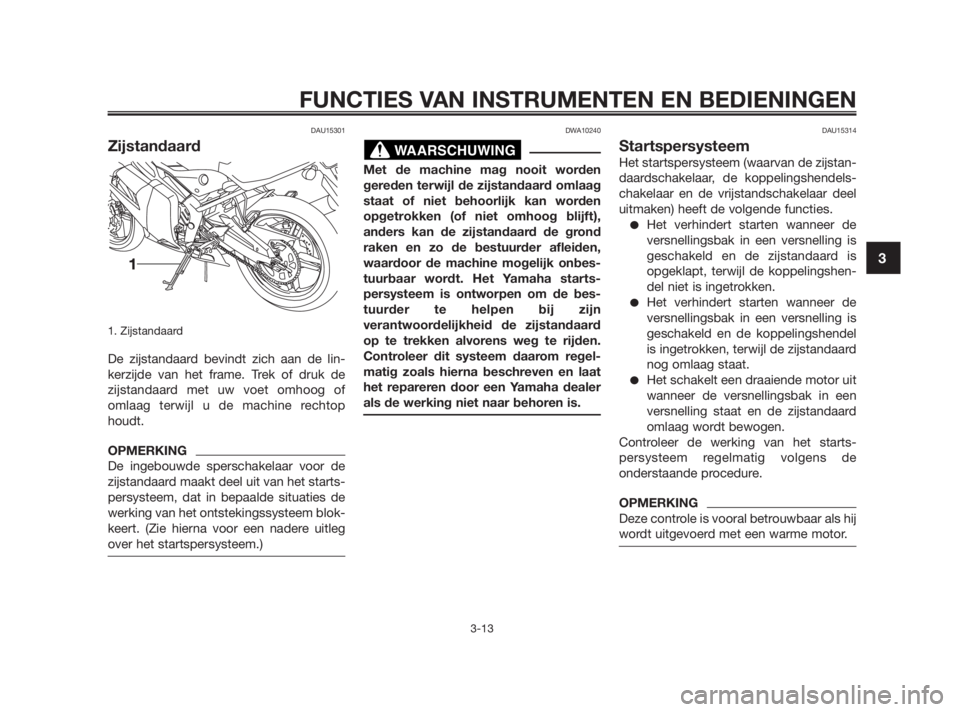

DAU15301
Zijstandaard
1. Zijstandaard
De zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de machine rechtop
houdt.
OPMERKING
De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
DWA10240
Met de machine mag nooit worden
gereden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden
opgetrokken (of niet omhoog blijft),
anders kan de zijstandaard de grond
raken en zo de bestuurder afleiden,
waardoor de machine mogelijk onbes-
tuurbaar wordt. Het Yamaha starts-
persysteem is ontworpen om de bes-
tuurder te helpen bij zijn
verantwoordelijkheid de zijstandaard
op te trekken alvorens weg te rijden.
Controleer dit systeem daarom regel-
matig zoals hierna beschreven en laat
het repareren door een Yamaha dealer
als de werking niet naar behoren is.
DAU15314
Startspersysteem
Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendels-
chakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshen-
del niet is ingetrokken.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel
is ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het starts-
persysteem regelmatig volgens de
onderstaande procedure.
OPMERKING
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:42 Página 27

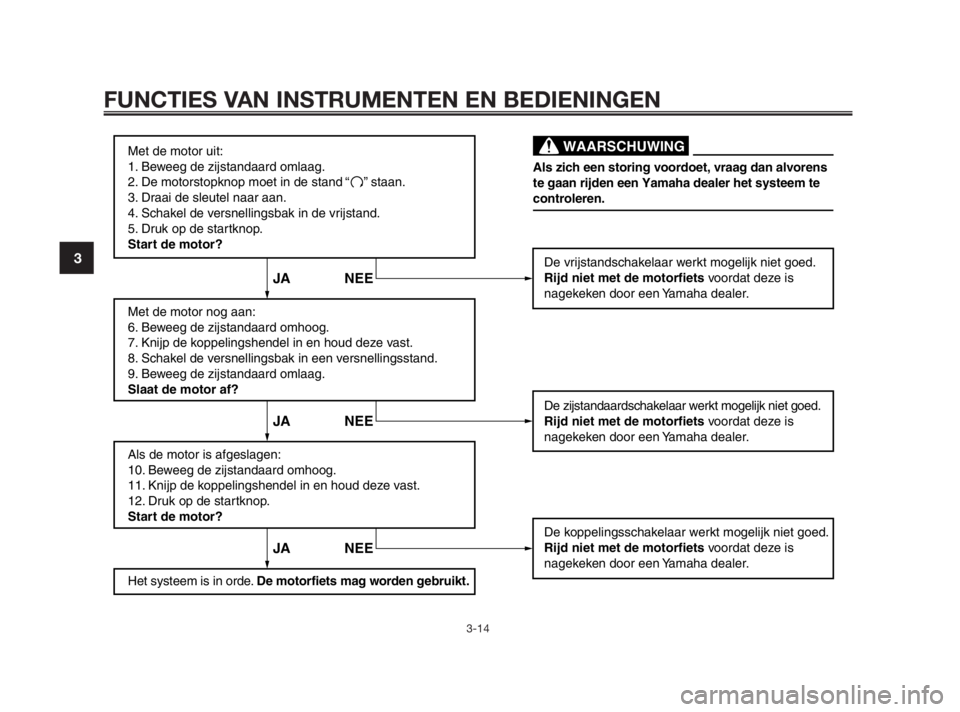

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:42 Página 28

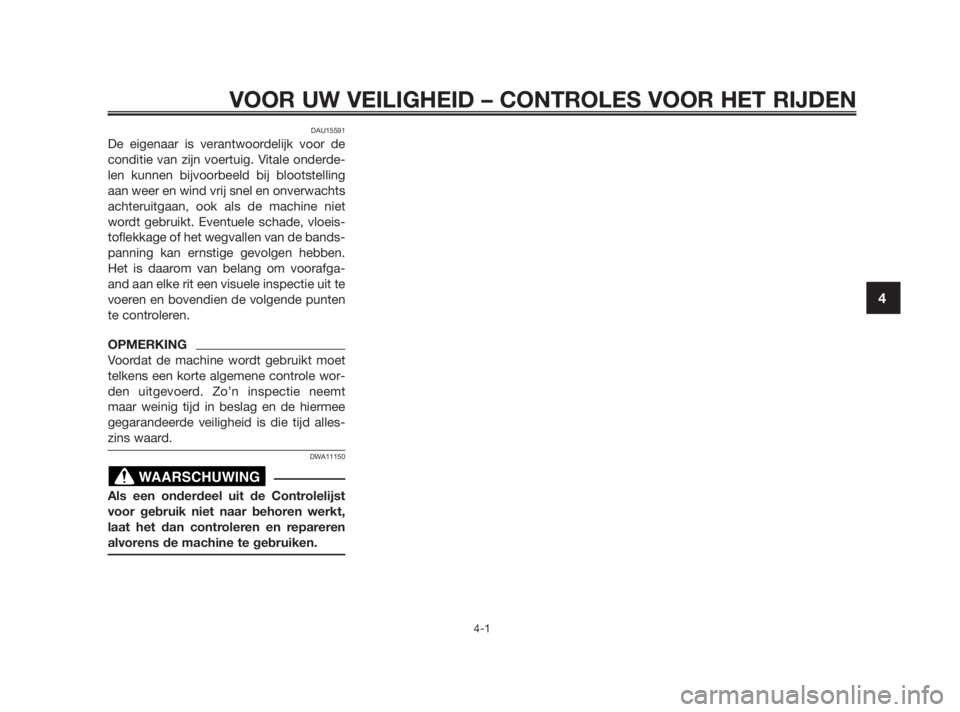

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15591
De eigenaar is verantwoordelijk voor de
conditie van zijn voertuig. Vitale onderde-
len kunnen bijvoorbeeld bij blootstelling
aan weer en wind vrij snel en onverwachts
achteruitgaan, ook als de machine niet
wordt gebruikt. Eventuele schade, vloeis-
toflekkage of het wegvallen van de bands-
panning kan ernstige gevolgen hebben.
Het is daarom van belang om voorafga-
and aan elke rit een visuele inspectie uit te
voeren en bovendien de volgende punten
te controleren.
OPMERKING
Voordat de machine wordt gebruikt moet
telkens een korte algemene controle wor-
den uitgevoerd. Zo’n inspectie neemt
maar weinig tijd in beslag en de hiermee
gegarandeerde veiligheid is die tijd alles-
zins waard.
DWA11150
Als een onderdeel uit de Controlelijst
voor gebruik niet naar behoren werkt,
laat het dan controleren en repareren
alvorens de machine te gebruiken.
WAARSCHUWING
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 29

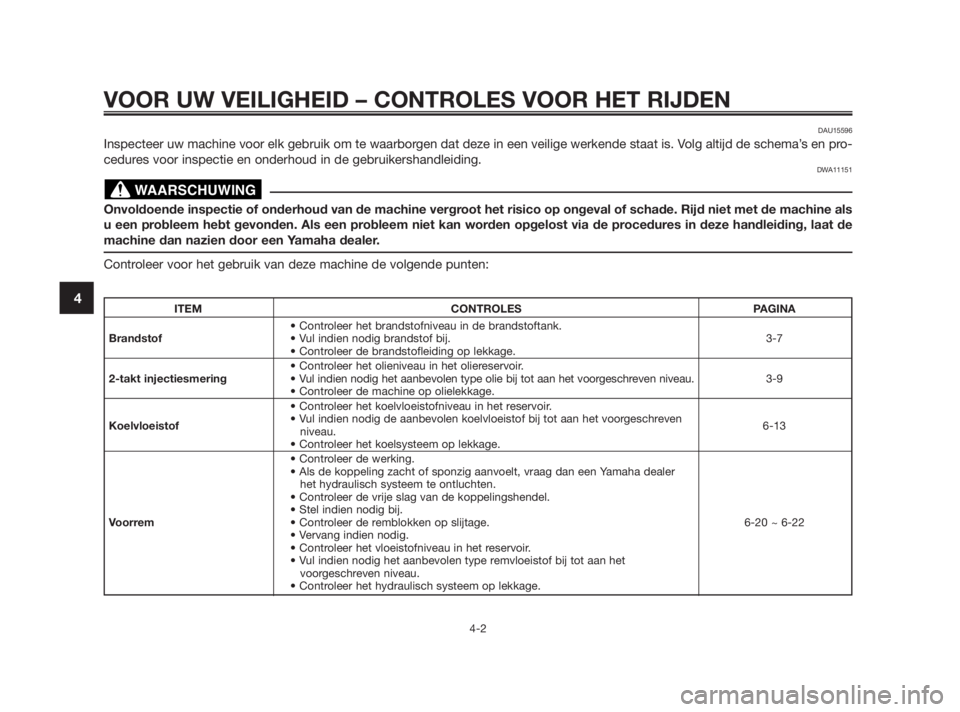

DAU15596
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en pro-
cedures voor inspectie en onderhoud in de gebruikershandleiding.
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als
u een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de
machine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
WAARSCHUWING
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4ITEM CONTROLES PAGINA

Brandstof 3-7


2-takt injectiesmering 3-9


Koelvloeistof
6-13
niveau.



het hydraulisch systeem te ontluchten.


Voorrem 6-20 ~ 6-22



voorgeschreven niveau.

5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 30

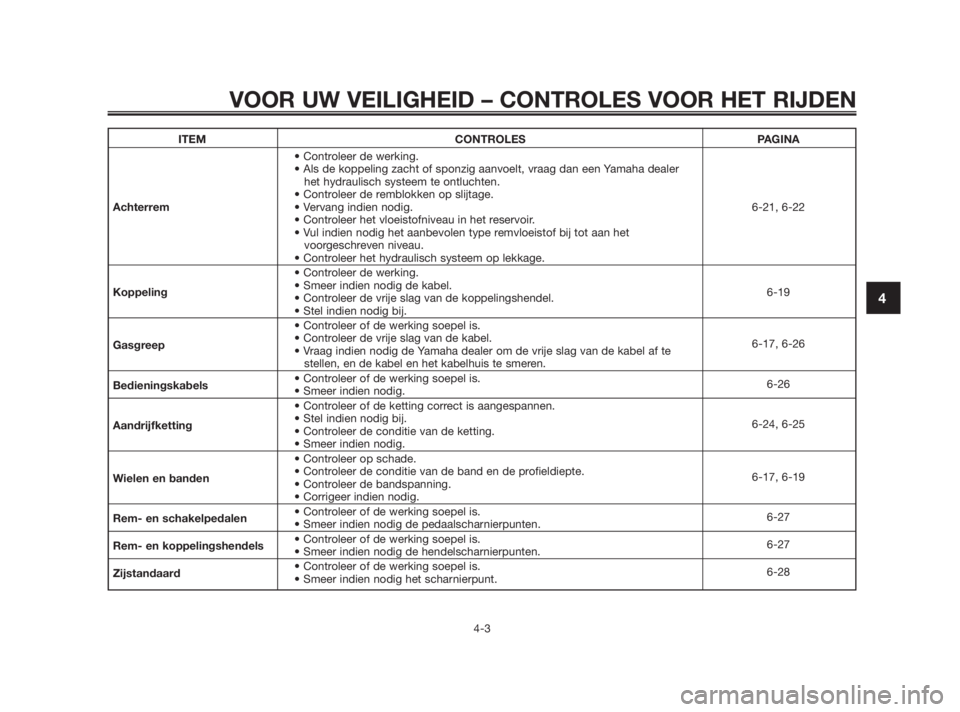

ITEM CONTROLES PAGINA


het hydraulisch systeem te ontluchten.

Achterrem 6-21, 6-22


voorgeschreven niveau.


Koppeling
6-19



Gasgreep
6-17, 6-26
stellen, en de kabel en het kabelhuis te smeren.
Bedieningskabels
6-26

Aandrijfketting
6-24, 6-25


Wielen en banden
6-17, 6-19

Rem- en schakelpedalen
6-27
Rem- en koppelingshendels
6-27
Zijstandaard
6-28
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
5WX-F819D-D3:5WX-F819D-D3 24/11/08 14:46 Página 31

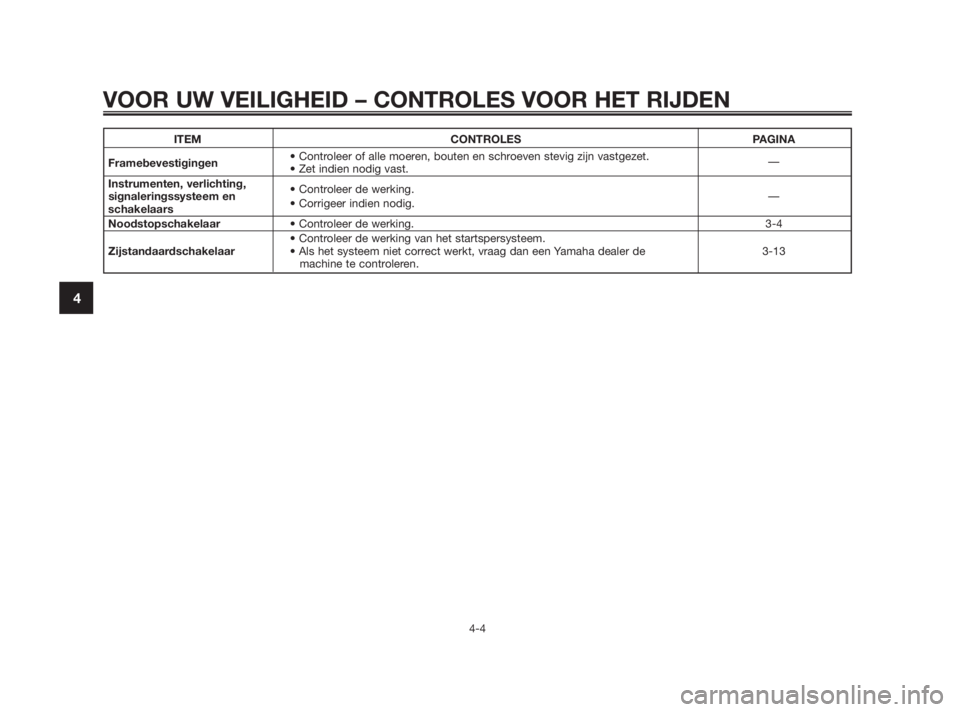

ITEM CONTROLES PAGINA
Framebevestigingen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichting, • Controleer de werking.
signaleringssysteem en —
schakelaars• Corrigeer indien nodig.
Noodstopschakelaar
• Controleer de werking. 3-4
• Controleer de werking van het startspersysteem.
Zijstandaardschakelaar • Als het systeem niet correct werkt, vraag dan een Yamaha dealer de 3-13
machine te controleren.
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-4
4
