2010 YAMAHA TDM 900 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
2
3
4
5
67
8
9
WAARSCHUWING

DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine

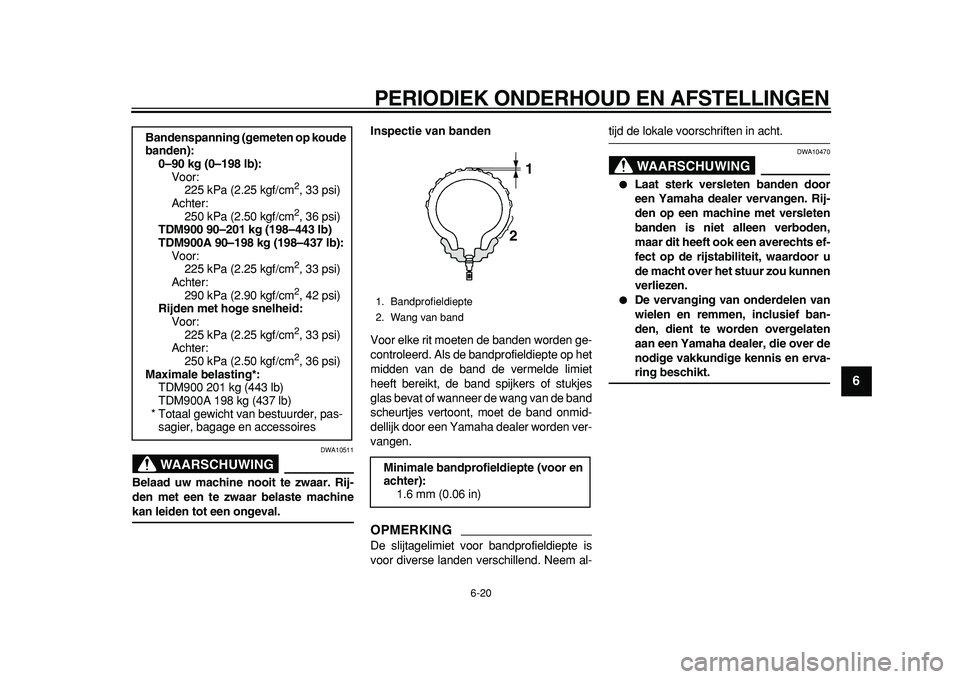

kan leiden tot een ongeval.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING

DWA10470

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt. Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb):
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Rijden met hoge snelheid:
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Maximale belasting*:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
1. Bandprofieldiepte
2. Wang van band
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
21
✼✥✯✣✱ ✥✣



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
1
2
3
4
5
6
7
8
9

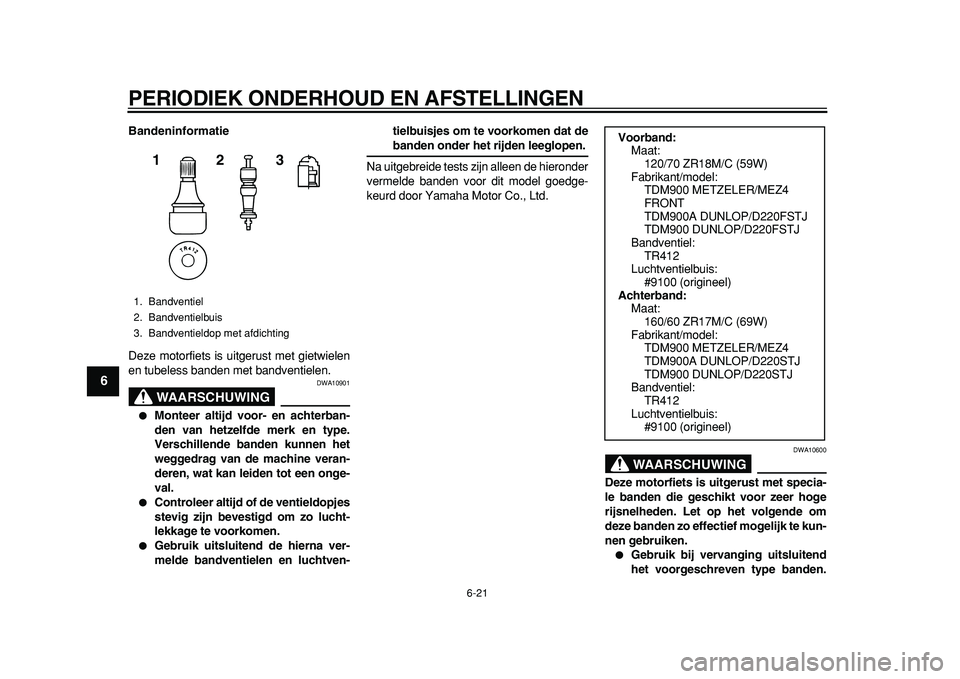

Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING

DWA10901

Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-tielbuisjes om te voorkomen dat de
banden onder het rijden leeglopen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING

DWA10600
Deze motorfiets is uitgerust met specia-
le banden die geschikt voor zeer hoge
rijsnelheden. Let op het volgende om
deze banden zo effectief mogelijk te kun-
nen gebruiken.

Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
123

Voorband:
Maat:
120/70 ZR18M/C (59W)
Fabrikant/model:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
Achterband:
Maat:
160/60 ZR17M/C (69W)
Fabrikant/model:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
✼✥✯✣✱ ✥✤



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
2
3
4
5
67
8
9

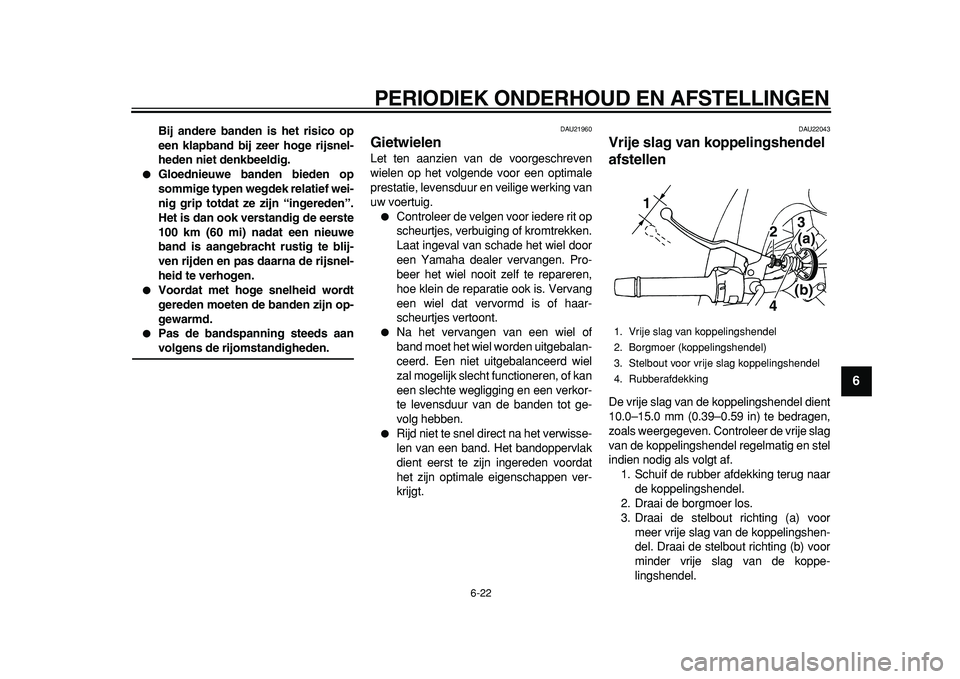

Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22043
Vrije slag van koppelingshendel
afstellen
De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Schuif de rubber afdekking terug naar
de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout richting (a) voor
meer vrije slag van de koppelingshen-
del. Draai de stelbout richting (b) voor
minder vrije slag van de koppe-
lingshendel.
1. Vrije slag van koppelingshendel
2. Borgmoer (koppelingshendel)
3. Stelbout voor vrije slag koppelingshendel
4. Rubberafdekking
23
1
(a)
(b)
4
✼✥✯✣✱ ✥✥



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
1
2
3
4
5
6
7
8
9

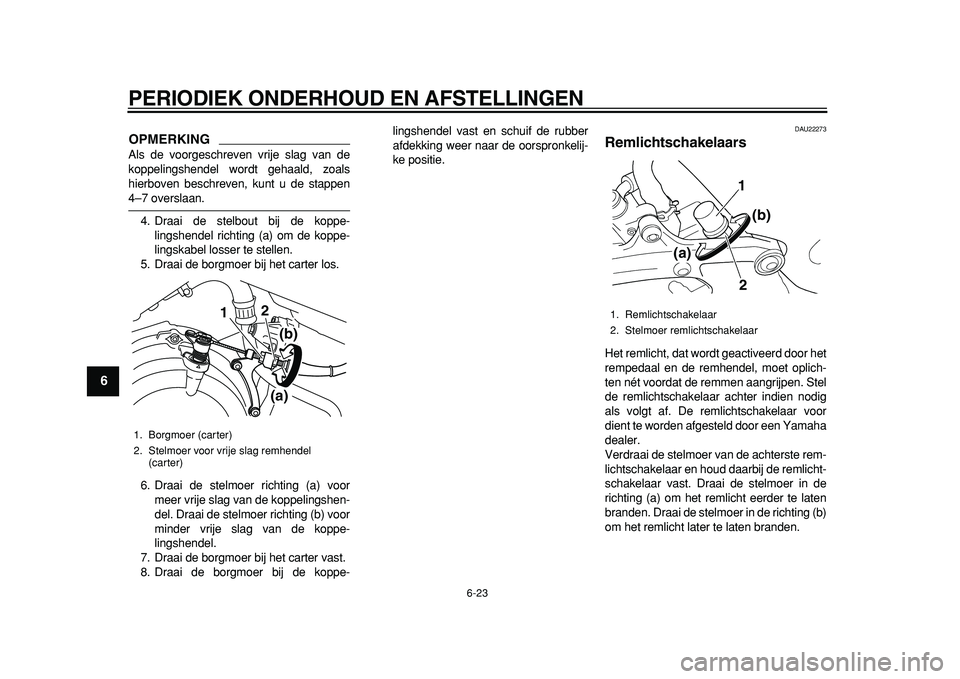

OPMERKING

Als de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.
4. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
5. Draai de borgmoer bij het carter los.
6. Draai de stelmoer richting (a) voor
meer vrije slag van de koppelingshen-
del. Draai de stelmoer richting (b) voor
minder vrije slag van de koppe-
lingshendel.
7. Draai de borgmoer bij het carter vast.
8. Draai de borgmoer bij de koppe-lingshendel vast en schuif de rubber
afdekking weer naar de oorspronkelij-
ke positie.
DAU22273
Remlichtschakelaars
Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
1. Borgmoer (carter)
2. Stelmoer voor vrije slag remhendel
(carter)
12
(a)(b)

1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
2 (a)(b)
✼✥✯✣✱ ✥✦



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
2
3
4
5
67
8
9

DAU22392

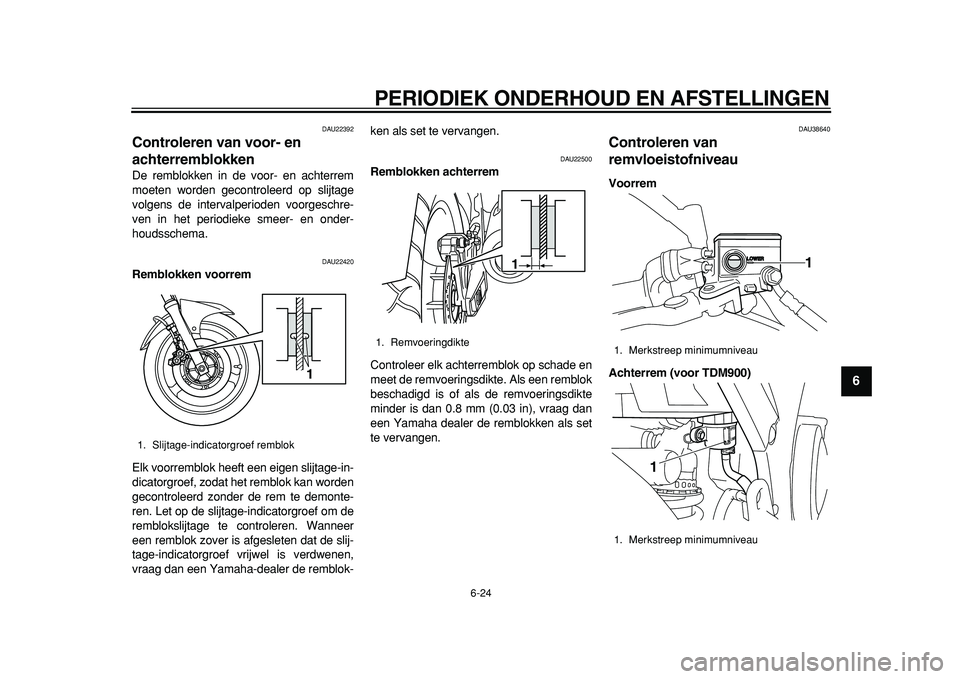

Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22420
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha-dealer de remblok-ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU38640
Controleren van
remvloeistofniveau
Voorrem
Achterrem (voor TDM900)
1. Slijtage-indicatorgroef remblok
1

1. Remvoeringdikte
1

1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1
✼✥✯✣✱ ✥✧



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
1
2
3
4
5
6
7
8
9

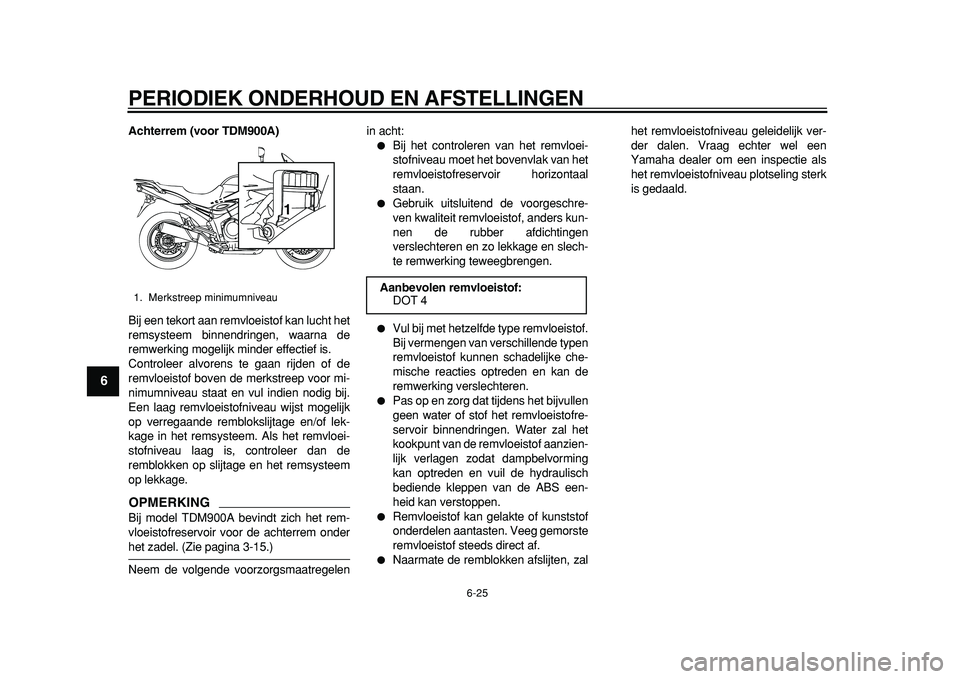

Achterrem (voor TDM900A)
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lek-
kage in het remsysteem. Als het remvloei-
stofniveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
OPMERKING

Bij model TDM900A bevindt zich het rem-
vloeistofreservoir voor de achterrem onder
het zadel. (Zie pagina 3-15.)
Neem de volgende voorzorgsmaatregelenin acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.

Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.

Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.

Pas op en zorg dat tijdens het bijvullen
geen water of stof het remvloeistofre-
servoir binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.

Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.

Naarmate de remblokken afslijten, zalhet remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1

Aanbevolen remvloeistof:
DOT 4
✼✥✯✣✱ ✥



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
2
3
4
5
67
8
9

DAU22731

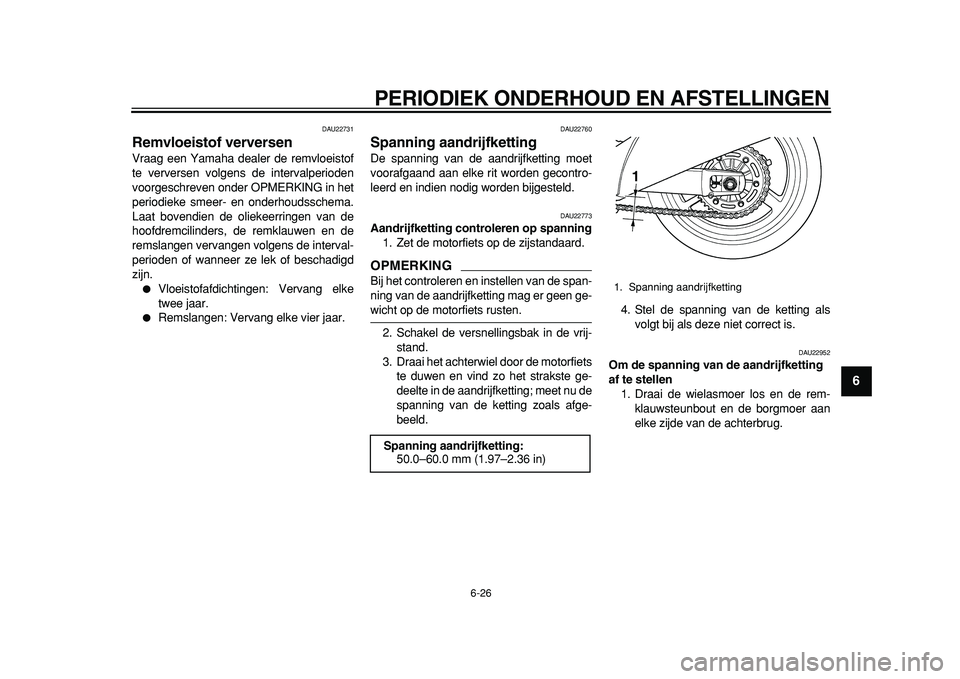

Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.
OPMERKING

Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU22952
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en de rem-
klauwsteunbout en de borgmoer aan
elke zijde van de achterbrug.
Spanning aandrijfketting:
50.0–60.0 mm (1.97–2.36 in)
1. Spanning aandrijfketting
1
✼✥✯✣✱ ✥✩



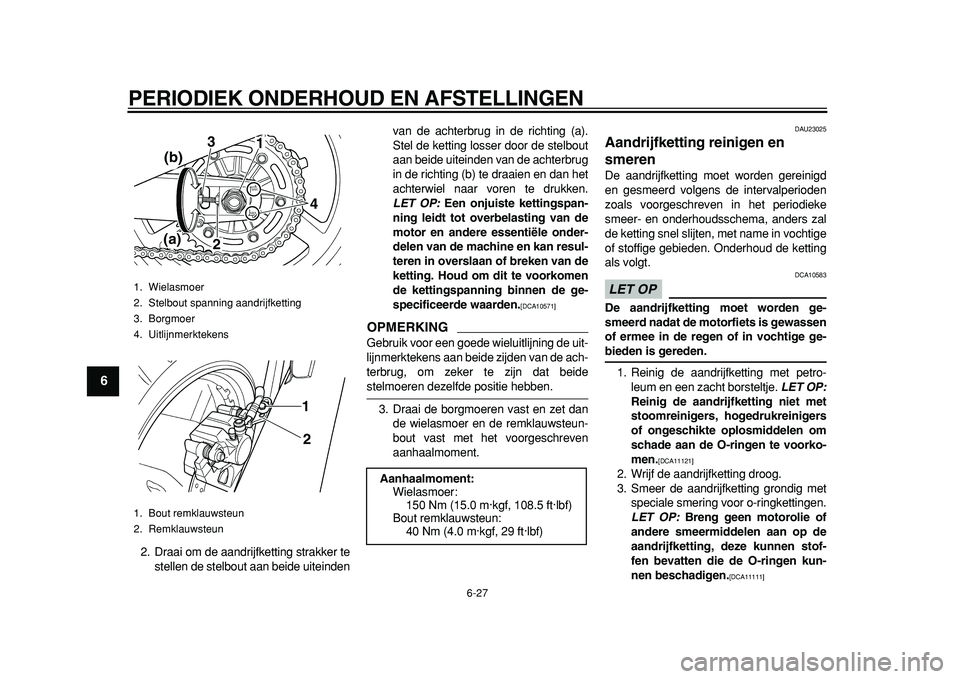

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
1
2
3
4
5
6
7
8
9

2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteindenvan de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
LET OP:
Een onjuiste kettingspan-
ning leidt tot overbelasting van de
motor en andere essentiëIe onder-
delen van de machine en kan resul-
teren in overslaan of breken van de
ketting. Houd om dit te voorkomen
de kettingspanning binnen de ge-
specificeerde waarden.
[DCA10571]

OPMERKING

Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beide
stelmoeren dezelfde positie hebben.
3. Draai de borgmoeren vast en zet dan
de wielasmoer en de remklauwsteun-
bout vast met het voorgeschreven
aanhaalmoment.
DAU23025
Aandrijfketting reinigen en
smeren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP

DCA10583
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]

2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP:
Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]

1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
1. Bout remklauwsteun
2. Remklauwsteun
3
4 1
2 (b)
(a)
1
2

Aanhaalmoment:
Wielasmoer:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bout remklauwsteun:
40 Nm (4.0 m·kgf, 29 ft·lbf)
✼✥✯✣✱ ✥✪
