2010 YAMAHA TDM 900 Instructieboekje (in Dutch)

8-1
2
3
4
5
6
7
89

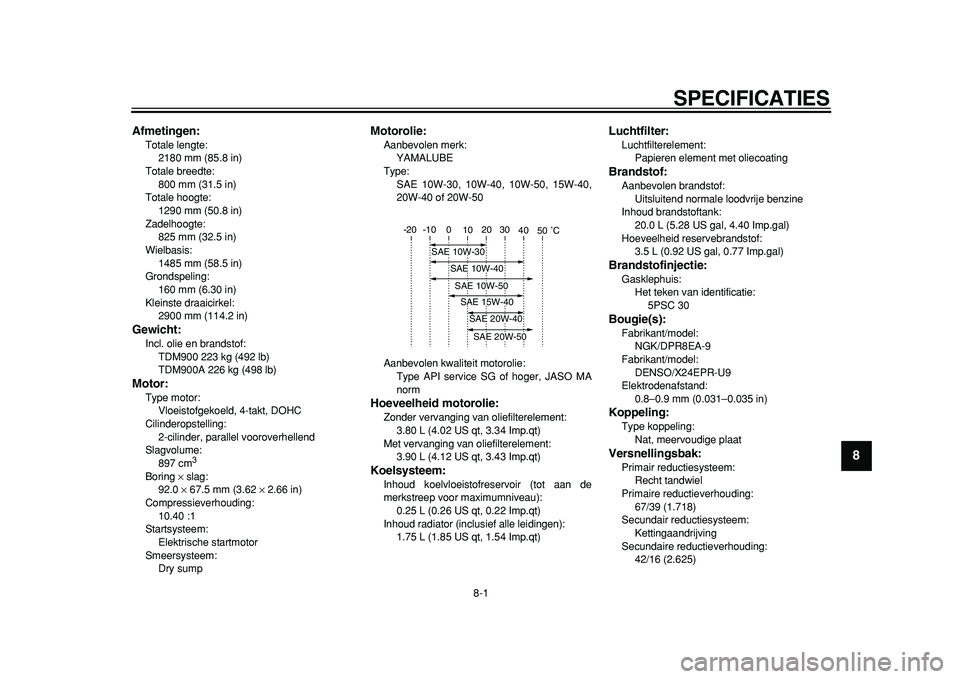

SPECIFICATIES
DAU2633X
Afmetingen:
Totale lengte:
2180 mm (85.8 in)
Totale breedte:
800 mm (31.5 in)
Totale hoogte:
1290 mm (50.8 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis:
1485 mm (58.5 in)
Grondspeling:
160 mm (6.30 in)
Kleinste draaicirkel:
2900 mm (114.2 in)
Gewicht:
Incl. olie en brandstof:
TDM900 223 kg (492 lb)
TDM900A 226 kg (498 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
897 cm
3

Boring
×
slag:
92.0
×
67.5 mm (3.62
×
2.66 in)
Compressieverhouding:
10.40 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump

Motorolie:
Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterelement:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Hoeveelheid reservebrandstof:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
5PSC 30
Bougie(s):
Fabrikant/model:
NGK/DPR8EA-9
Fabrikant/model:
DENSO/X24EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
67/39 (1.718)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✥✯✣✱ ✤



SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

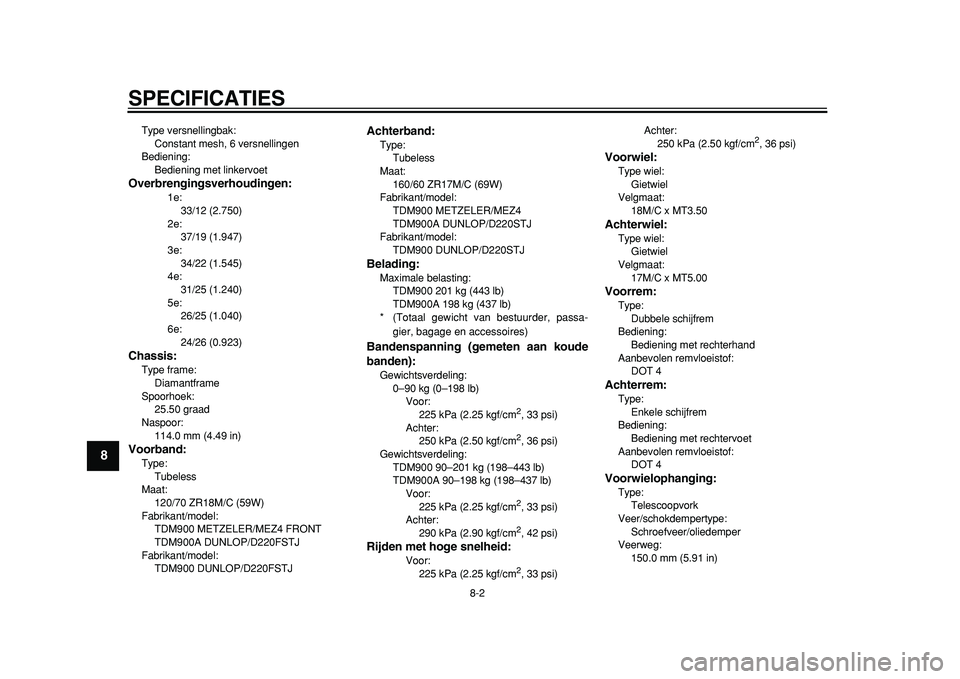

Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
33/12 (2.750)
2e:
37/19 (1.947)
3e:
34/22 (1.545)
4e:
31/25 (1.240)
5e:
26/25 (1.040)
6e:
24/26 (0.923)
Chassis:
Type frame:
Diamantframe
Spoorhoek:
25.50 graad
Naspoor:
114.0 mm (4.49 in)
Voorband:
Type:
Tubeless
Maat:
120/70 ZR18M/C (59W)
Fabrikant/model:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJ
Fabrikant/model:
TDM900 DUNLOP/D220FSTJ
Achterband:
Type:
Tubeless
Maat:
160/60 ZR17M/C (69W)
Fabrikant/model:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Fabrikant/model:
TDM900 DUNLOP/D220STJ
Belading:
Maximale belasting:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Gewichtsverdeling:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Achter:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Rijden met hoge snelheid:
Voor:
225 kPa (2.25 kgf/cm
2

, 33 psi)Achter:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
18M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
150.0 mm (5.91 in)
✼✥✯✣✱ ✥



SPECIFICATIES
8-3
2
3
4
5
6
7
89

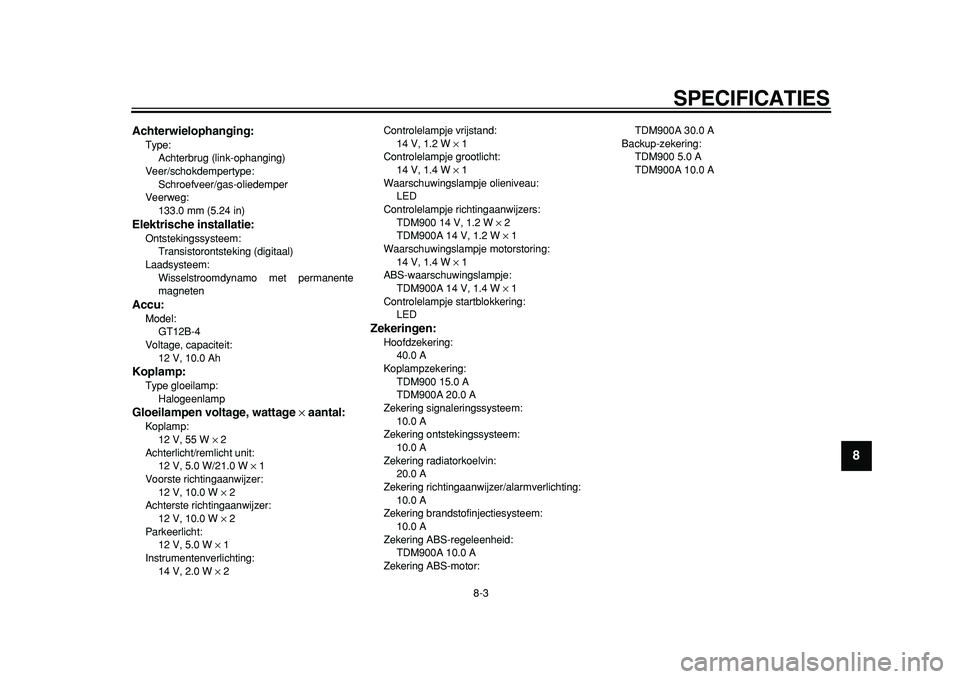

Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
133.0 mm (5.24 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 55 W
×
2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
14 V, 2.0 W
×
2Controlelampje vrijstand:
14 V, 1.2 W
×
1
Controlelampje grootlicht:
14 V, 1.4 W
×
1
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Waarschuwingslampje motorstoring:
14 V, 1.4 W
×
1
ABS-waarschuwingslampje:
TDM900A 14 V, 1.4 W
×
1
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
TDM900 15.0 A
TDM900A 20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering richtingaanwijzer/alarmverlichting:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
TDM900A 10.0 A
Zekering ABS-motor: TDM900A 30.0 A
Backup-zekering:
TDM900 5.0 A
TDM900A 10.0 A
✼✥✯✣✱ ✦



9-1
1
2
3
4
5
6
7
8
9

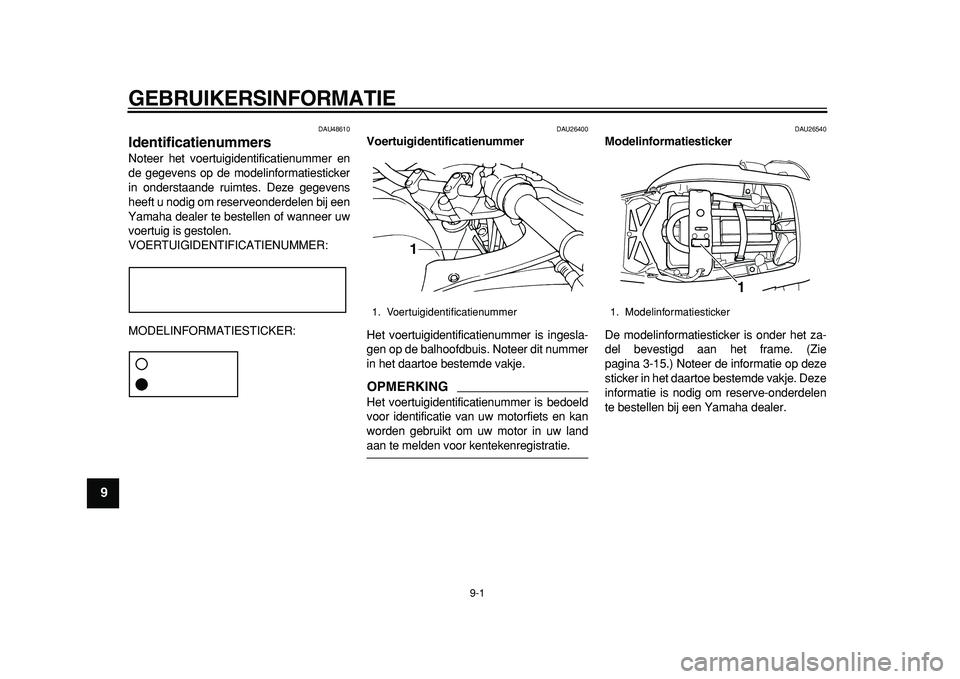

GEBRUIKERSINFORMATIE
DAU48610
Identificatienummers
Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26540
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-15.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1

1. Modelinformatiesticker
1
✼✥✯✣✱ ✤



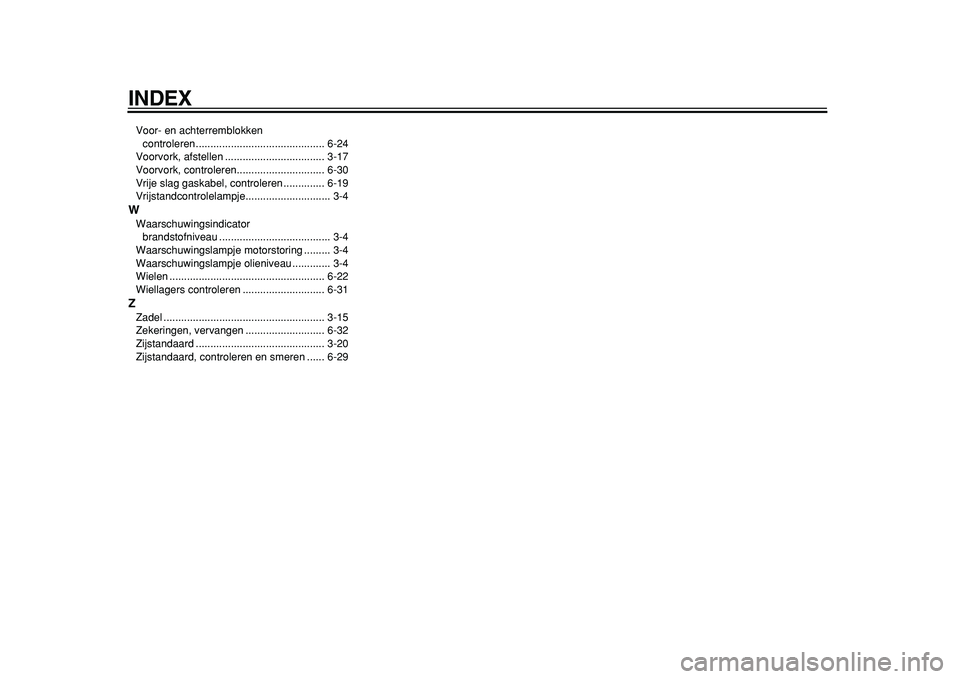

INDEX
A
Aandrijfketting, reinigen en smeren ......... 6-27
ABS (voor modellen met ABS) ................ 3-12
ABS-waarschuwingslampje
(voor modellen met ABS) ........................ 3-5
Accu......................................................... 6-31
Achterwielophanging, smeren ................. 6-29
Antidiefstal-alarmsysteem (optie) .............. 3-9
B
Bagageriembevestiging ........................... 3-20
Banden .................................................... 6-19
Bougies, controleren................................ 6-10
Brandstof ................................................. 3-13
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar .................................... 3-10
Contactslot/stuurslot .................................. 3-2
Controle- en waarschuwingslampjes ......... 3-3
Controlelampje grootlicht ........................... 3-4
Controlelampjes richtingaanwijzers ........... 3-4
Controlelampje startblokkeersysteem ....... 3-5
D
Dimlichtschakelaar .................................... 3-9
G
Gasgreep en gaskabel, controleren en
smeren .................................................. 6-28
Gereedschapsset ...................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen.............................................. 6-35
Gloeilamp richtingaanwijzer,
vervangen.............................................. 6-35
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................. 5-3
K
Kabels, controleren en smeren ............... 6-28
Klepspeling .............................................. 6-19
Koelvloeistof ............................................ 6-14
Koplampgloeilamp, vervangen ................ 6-34
Koppelingshendel .................................... 3-10
Koppelingshendel, vrije slag afstellen ..... 6-22
L
Lichtsignaalschakelaar .............................. 3-9
Luchtfilterelement, vervangen ................. 6-16
M
Matkleur, let op .......................................... 7-1
Modelinformatiesticker .............................. 9-1
Motorolie en oliefilterelement .................. 6-11
Multifunctioneel display ............................. 3-7
N
Noodstopschakelaar................................ 3-10
O
Onderhoud, uitstootcontrolesysteem......... 6-3
Ondersteunen van de motorfiets ............. 6-36
Opbergcompartiment............................... 3-16
P
Parkeerlichtgloeilamp, vervangen ........... 6-36
Parkeren .................................................... 5-4
Plaats van de onderdelen.......................... 2-1
Problemen oplossen................................ 6-37
R
Rem- en koppelingshendels,
controleren en smeren .......................... 6-29
Rem- en schakelpedalen, controleren
en smeren ............................................. 6-28
Remhendel .............................................. 3-11
Remlichtschakelaars ............................... 6-23
Rempedaal .............................................. 3-11Remvloeistofniveau, controleren............. 6-24
Remvloeistof, verversen ......................... 6-26
Richtingaanwijzerschakelaar .................... 3-9
S
Schakelaar alarmverlichting .................... 3-10
Schakelen ................................................. 5-2
Schakelpedaal ........................................ 3-11
Schokdemperunit, afstellen..................... 3-18
Smering en onderhoud, periodiek ............. 6-5
Spanning aandrijfketting ......................... 6-26
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem ............................... 3-1
Starten van de motor ................................ 5-1
Startknop................................................. 3-10
Startspersysteem .................................... 3-21
Stationair toerental .................................. 6-18
Storingzoekschema’s .............................. 6-38
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................... 6-9
Stuurschakelaars ...................................... 3-9
Stuursysteem, controleren ...................... 6-30
T
Tankbeluchtingsslang/overloopslang ...... 3-14
Tankdop .................................................. 3-13
Temperatuurmeter koelvloeistof ............... 3-7
Toerentellerunit ......................................... 3-6
U
Uitlaatkatalysatoren ................................ 3-15
V
Veiligheidsinformatie ................................. 1-1
Verzorging................................................. 7-1
Voertuigidentificatienummer ..................... 9-1
✼✥✯✣✱ ✥



INDEX
Voor- en achterremblokken
controleren............................................ 6-24
Voorvork, afstellen .................................. 3-17
Voorvork, controleren.............................. 6-30
Vrije slag gaskabel, controleren .............. 6-19
Vrijstandcontrolelampje............................. 3-4
W
Waarschuwingsindicator
brandstofniveau ...................................... 3-4
Waarschuwingslampje motorstoring ......... 3-4
Waarschuwingslampje olieniveau ............. 3-4
Wielen ..................................................... 6-22
Wiellagers controleren ............................ 6-31
Z
Zadel ....................................................... 3-15
Zekeringen, vervangen ........................... 6-32
Zijstandaard ............................................ 3-20
Zijstandaard, controleren en smeren ...... 6-29
✼✥✯✣✱ ✦



✱❑❏❄❉❄❆❍✥✤ ✥


YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2009.09
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2009.09
✱❑❏❄❉✰ ❆❍ ✥
