2010 YAMAHA PW50 Betriebsanleitungen (in German)

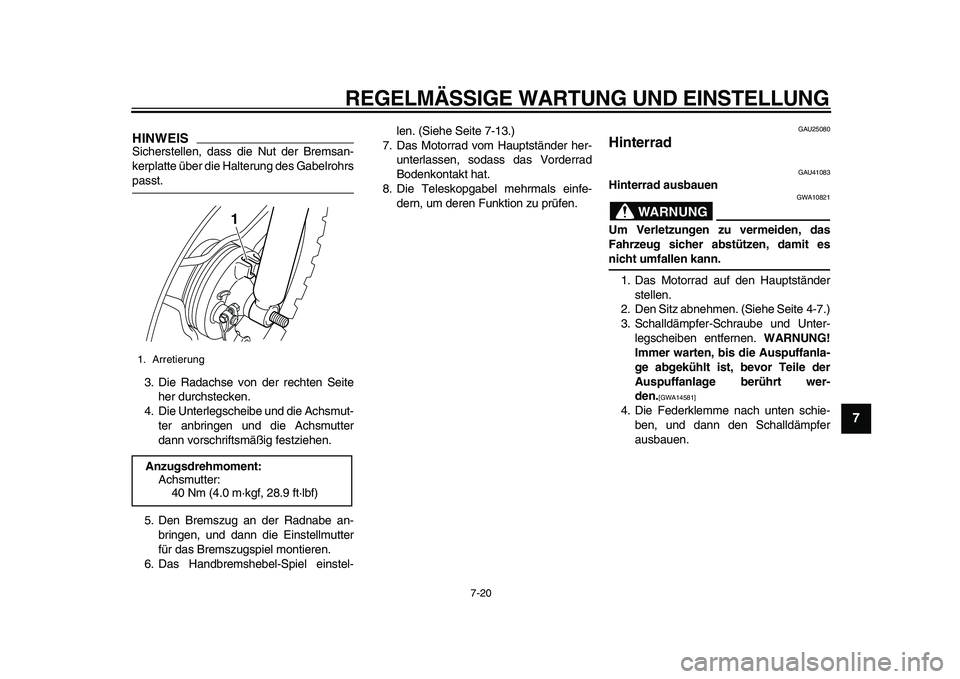

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-20
2
3
4
5
6
78
9
HINWEIS

Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.
3. Die Radachse von der rechten Seite
her durchstecken.
4. Die Unterlegscheibe und die Achsmut-
ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an-
bringen, und dann die Einstellmutter
für das Bremszugspiel montieren.
6. Das Handbremshebel-Spiel einstel-len. (Siehe Seite 7-13.)
7. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU25080
Hinterrad
GAU41083
Hinterrad ausbauen
WARNUNG

GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Den Sitz abnehmen. (Siehe Seite 4-7.)
3. Schalldämpfer-Schraube und Unter-
legscheiben entfernen.
WARNUNG!
Immer warten, bis die Auspuffanla-
ge abgekühlt ist, bevor Teile der
Auspuffanlage berührt wer-
den.
[GWA14581]

4. Die Federklemme nach unten schie-
ben, und dann den Schalldämpfer
ausbauen.
1. Arretierung
Anzugsdrehmoment:
Achsmutter:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1

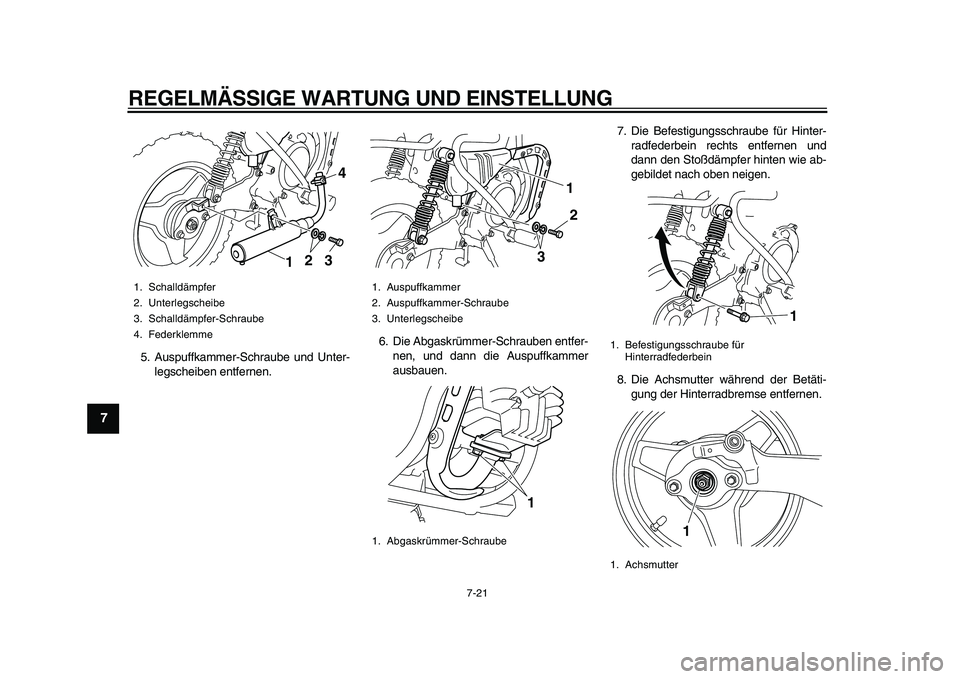

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-21
1
2
3
4
5
6
7
8
9

5. Auspuffkammer-Schraube und Unter-
legscheiben entfernen.6. Die Abgaskrümmer-Schrauben entfer-
nen, und dann die Auspuffkammer
ausbauen.7. Die Befestigungsschraube für Hinter-
radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen.
8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
3
1
24

1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
1. Abgaskrümmer-Schraube
2 1
31

1. Befestigungsschraube für
Hinterradfederbein
1. Achsmutter
1
1

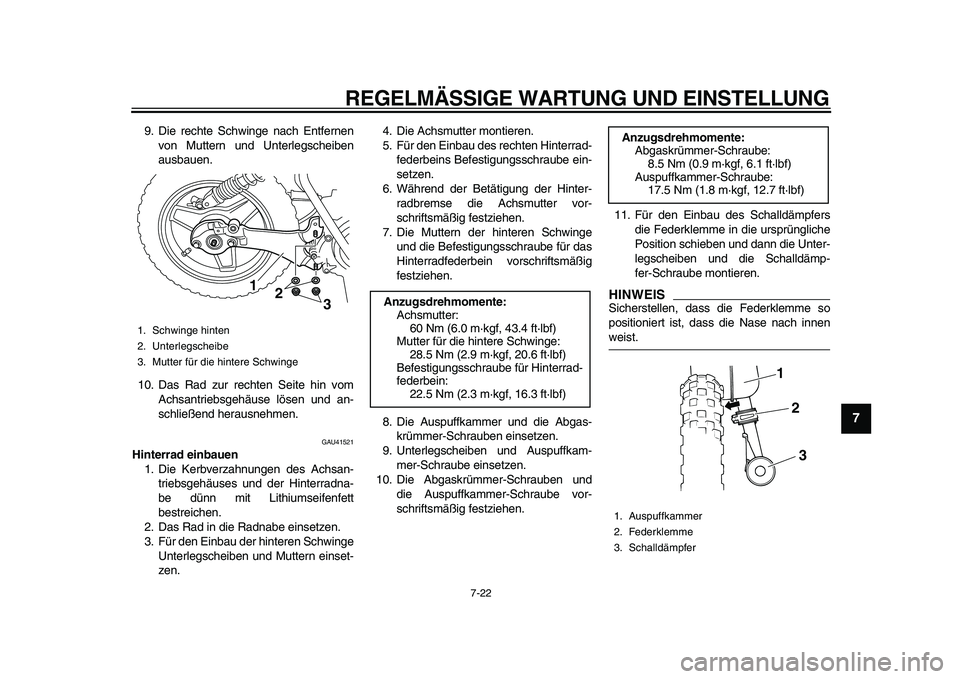

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-22
2
3
4
5
6
78
9

9. Die rechte Schwinge nach Entfernen
von Muttern und Unterlegscheiben
ausbauen.
10. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausnehmen.
GAU41521
Hinterrad einbauen
1. Die Kerbverzahnungen des Achsan-
triebsgehäuses und der Hinterradna-
be dünn mit Lithiumseifenfett
bestreichen.
2. Das Rad in die Radnabe einsetzen.
3. Für den Einbau der hinteren Schwinge
Unterlegscheiben und Muttern einset-
zen.4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad-
federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter-
radbremse die Achsmutter vor-
schriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge
und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer und die Abgas-
krümmer-Schrauben einsetzen.
9. Unterlegscheiben und Auspuffkam-
mer-Schraube einsetzen.
10. Die Abgaskrümmer-Schrauben und
die Auspuffkammer-Schraube vor-
schriftsmäßig festziehen.11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämp-
fer-Schraube montieren.
HINWEIS

Sicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
2
3

Anzugsdrehmomente:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Mutter für die hintere Schwinge:
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Befestigungsschraube für Hinterrad-
federbein:
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Anzugsdrehmomente:
Abgaskrümmer-Schraube:
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Auspuffkammer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
1
2
3

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-23
1
2
3
4
5
6
7
8
9

12. Schalldämpfer-Schraube vor-
schriftsmäßig festziehen.
13. Das Handbremshebel-Spiel einstellen
(Siehe Seite 7-13.)
14. Den Sitz montieren.
GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden,einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen. Anzugsdrehmoment:
Schalldämpfer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-24
2
3
4
5
6
78
9

GAU25972

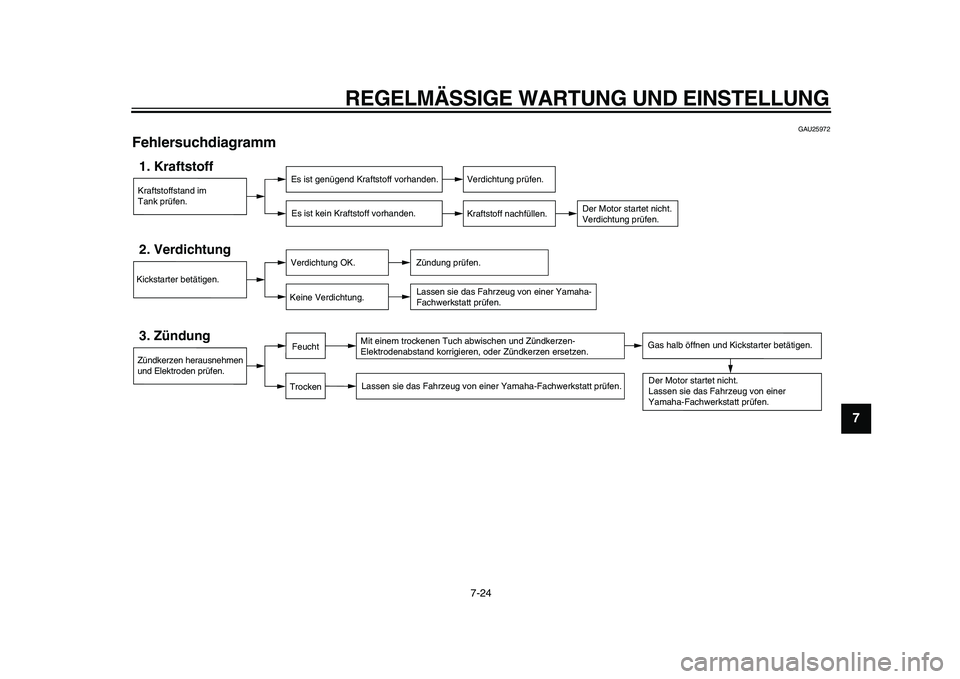

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.

8-1
1
2
3
4
5
6
7
8
9

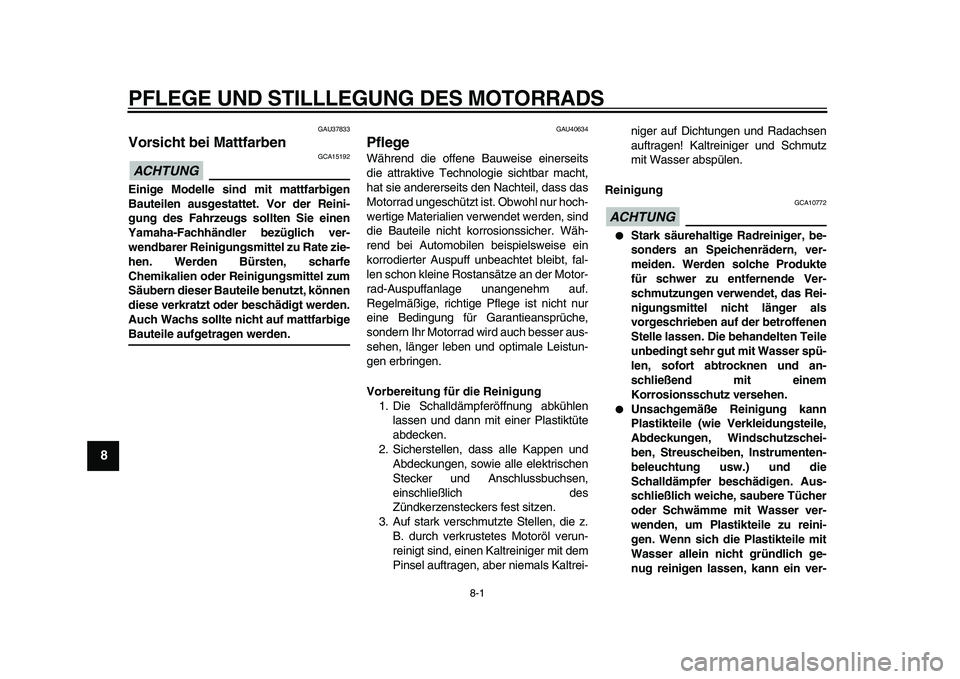

PFLEGE UND STILLLEGUNG DES MOTORRADS
GAU37833
Vorsicht bei Mattfarben
ACHTUNG

GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAU40634
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG

GCA10772

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere Tücher
oder Schwämme mit Wasser ver-
wenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-2
2
3
4
5
6
7
89

dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder hartenSchwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.

[GCA10791]

2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.

PFLEGE UND STILLLEGUNG DES MOTORRADS
8-3
1
2
3
4
5
6
7
8
9

5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG

GWA14501
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor
Fahrten mit höheren Geschwindig-
keiten die Bremsleistung und das
Fahrverhalten des Motorrads in den
Kurven testen.
ACHTUNG

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS


Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU40643
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine
