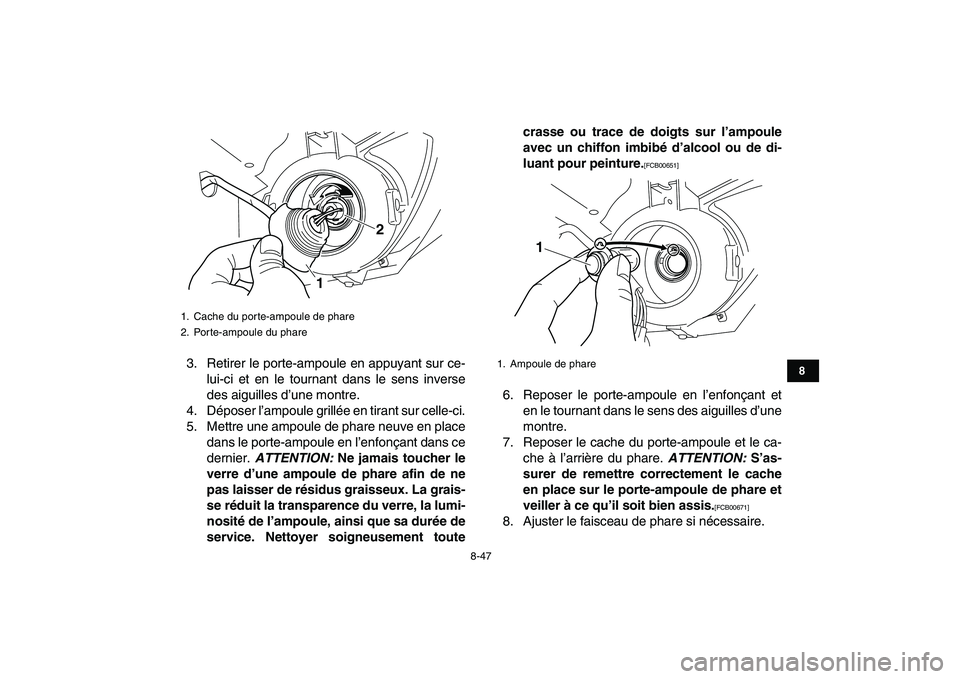

3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
4. Déposer l’ampoule grillée en tirant sur celle-ci.
5. Mettre une ampoule de phare neuve en place
dans le porte-ampoule en l’enfonçant dans ce
dernier.
ATTENTION:
Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La grais-
se réduit la transparence du verre, la lumi-
nosité de l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement toutecrasse ou trace de doigts sur l’ampoule
avec un chiffon imbibé d’alcool ou de di-
luant pour peinture.
[FCB00651]

6. Reposer le porte-ampoule en l’enfonçant et
en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca-
che à l’arrière du phare.
ATTENTION:
S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu’il soit bien assis.
[FCB00671]

8. Ajuster le faisceau de phare si nécessaire.
1. Cache du porte-ampoule de phare
2. Porte-ampoule du phare
12

1. Ampoule de phare1

8-48
1
2
3
4
5
6
78
9
10
11

FBU25551

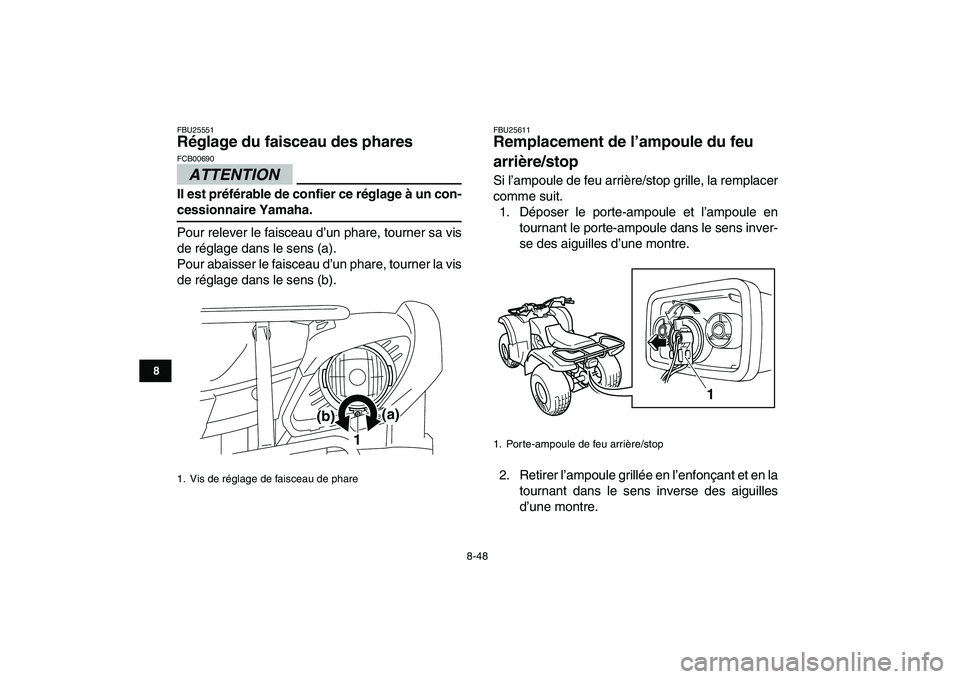

Réglage du faisceau des phares
ATTENTION

FCB00690
Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.
Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25611
Remplacement de l’ampoule du feu
arrière/stop
Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le porte-ampoule et l’ampoule en
tournant le porte-ampoule dans le sens inver-
se des aiguilles d’une montre.
2. Retirer l’ampoule grillée en l’enfonçant et en la
tournant dans le sens inverse des aiguilles
d’une montre.
1. Vis de réglage de faisceau de phare
1(a)
(b)

1. Porte-ampoule de feu arrière/stop
1

8-49
1
2
3
4
5
6
78
9
10
11

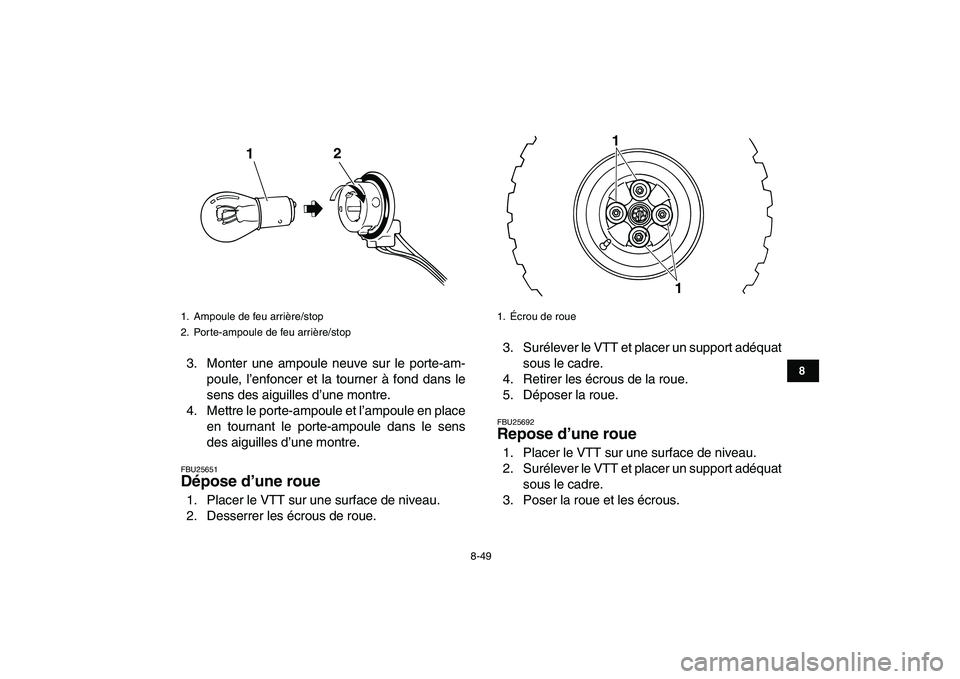

3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place
en tournant le porte-ampoule dans le sens
des aiguilles d’une montre.
FBU25651
Dépose d’une roue
1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25692
Repose d’une roue
1. Placer le VTT sur une surface de niveau.
2. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Poser la roue et les écrous.
1. Ampoule de feu arrière/stop
2. Porte-ampoule de feu arrière/stop
12

1. Écrou de roue
1
1

8-50
1
2
3
4
5
6
78
9
10
11

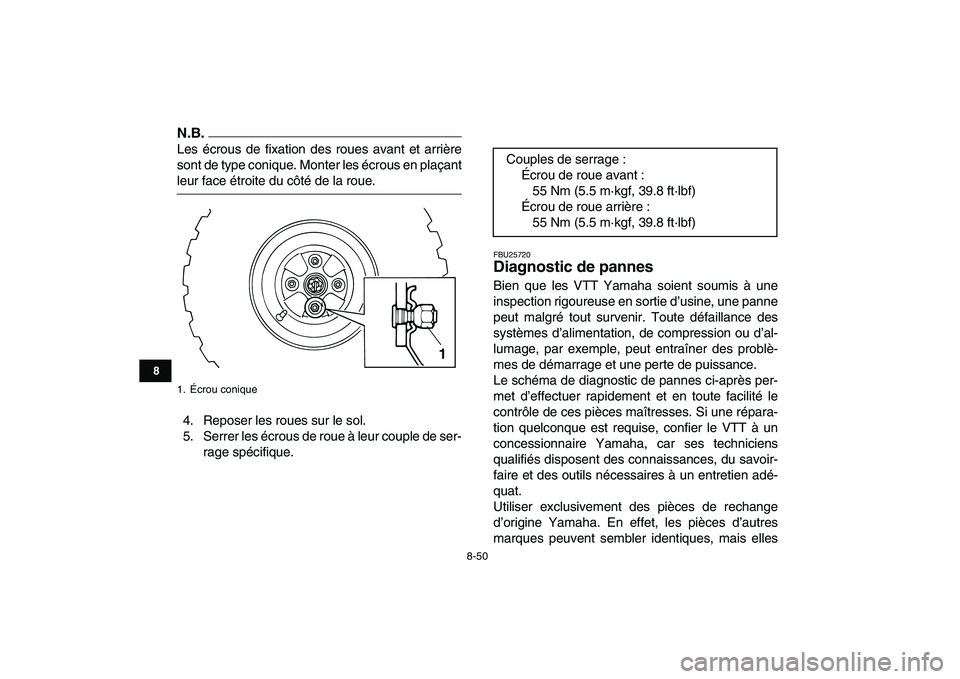

N.B.

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur face étroite du côté de la roue.
4. Reposer les roues sur le sol.
5. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25720
Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
1. Écrou conique
1

Couples de serrage :
Écrou de roue avant :
55 Nm (5.5 m·kgf, 39.8 ft·lbf)
Écrou de roue arrière :
55 Nm (5.5 m·kgf, 39.8 ft·lbf)

8-51
1
2
3
4
5
6
78
9
10
11

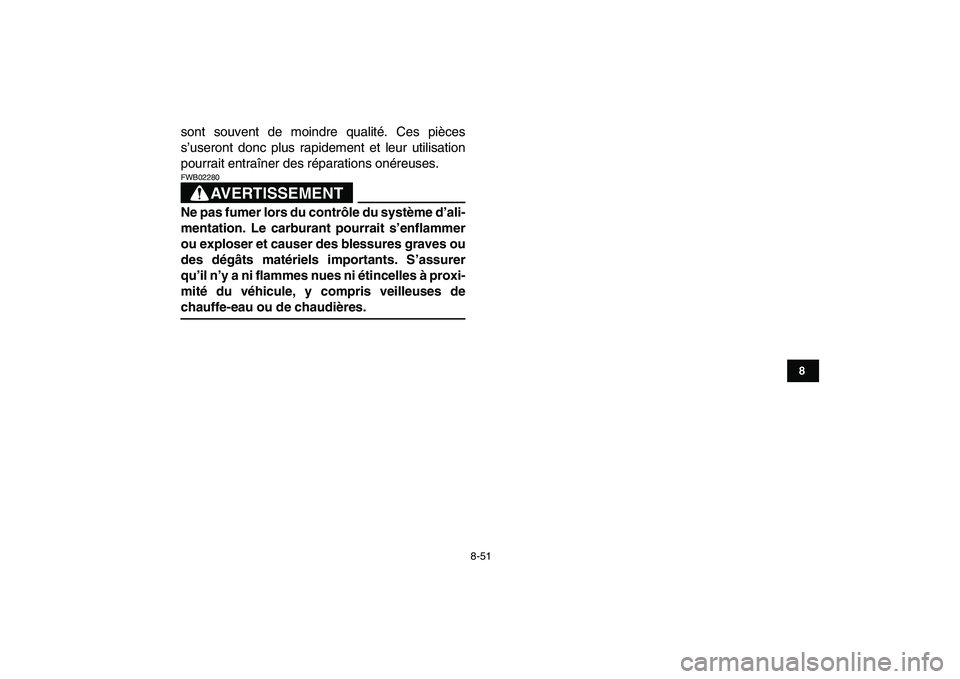

sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT

FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.

8-52
1
2
3
4
5
6
78
9
10
11

FBU25791

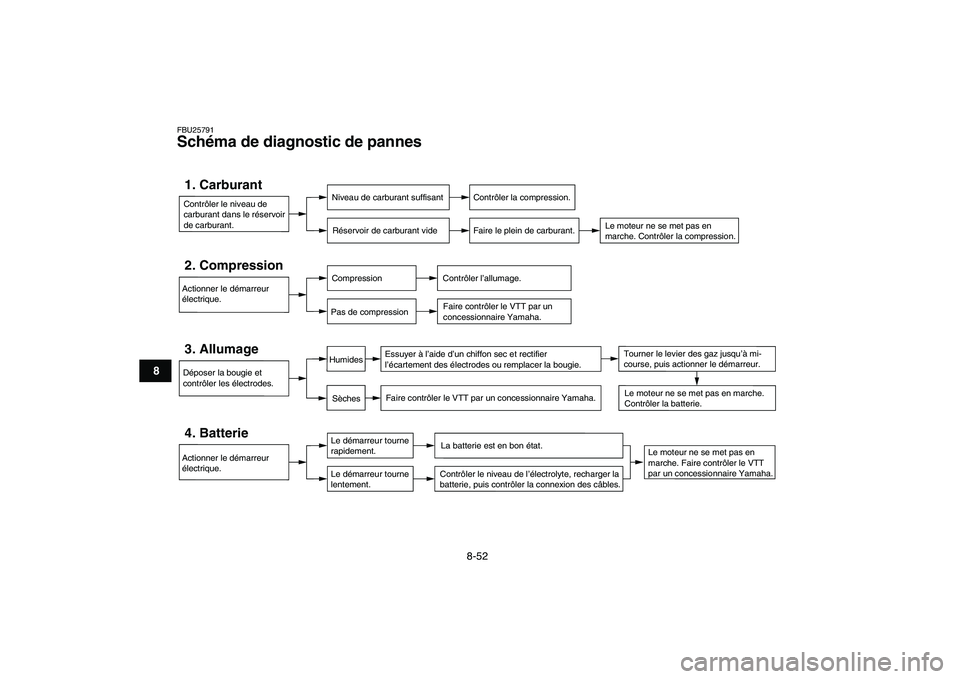

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en
marche. Faire contrôler le VTT
par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler le niveau de l’électrolyte, recharger la
batterie, puis contrôler la connexion des câbles.
SèchesHumides
Tourner le levier des gaz jusqu’à mi-
course, puis actionner le démarreur.

9-1
1
2
3
4
5
6
7
89
10
11

FBU25860

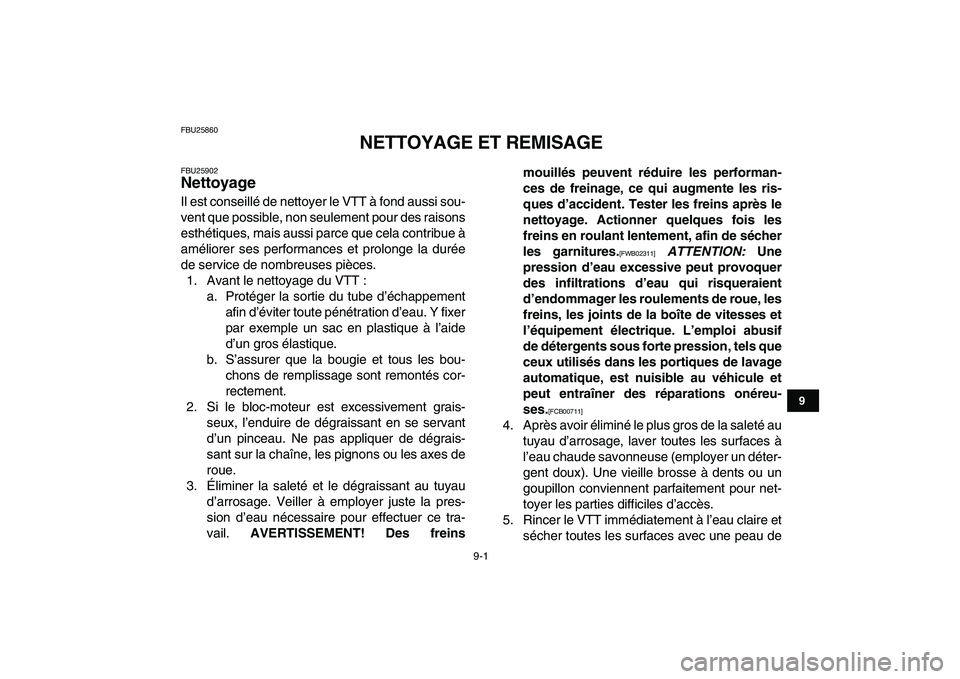

NETTOYAGE ET REMISAGE
FBU25902
Nettoyage
Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que la bougie et tous les bou-
chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail.
AVERTISSEMENT! Des freinsmouillés peuvent réduire les performan-
ces de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les
freins en roulant lentement, afin de sécher
les garnitures.
[FWB02311]

ATTENTION:
Une
pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient
d’endommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreu-
ses.
[FCB00711]

4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de

9-2
1
2
3
4
5
6
7
89
10
11

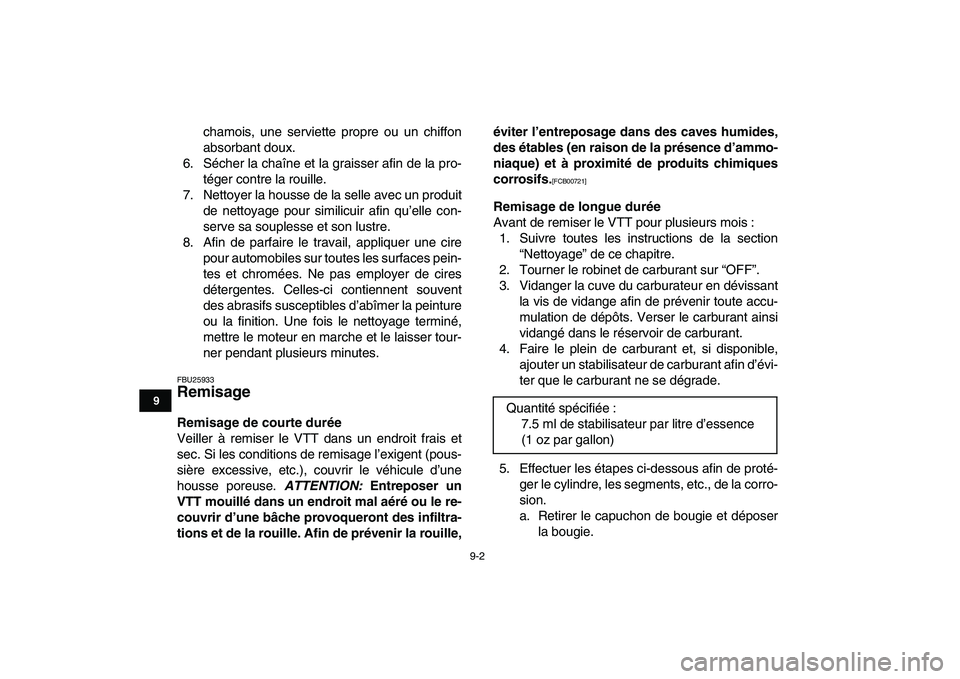

chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro-
téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
FBU25933
Remisage
Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’une
housse poreuse.
ATTENTION:
Entreposer un
VTT mouillé dans un endroit mal aéré ou le re-
couvrir d’une bâche provoqueront des infiltra-
tions et de la rouille. Afin de prévenir la rouille,éviter l’entreposage dans des caves humides,
des étables (en raison de la présence d’ammo-
niaque) et à proximité de produits chimiques
corrosifs.

[FCB00721]

Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Tourner le robinet de carburant sur “OFF”.
3. Vidanger la cuve du carburateur en dévissant
la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous afin de proté-
ger le cylindre, les segments, etc., de la corro-
sion.
a. Retirer le capuchon de bougie et déposer
la bougie. Quantité spécifiée :
7.5 ml de stabilisateur par litre d’essence
(1 oz par gallon)
