Utilizzo della funzione di controllo
33

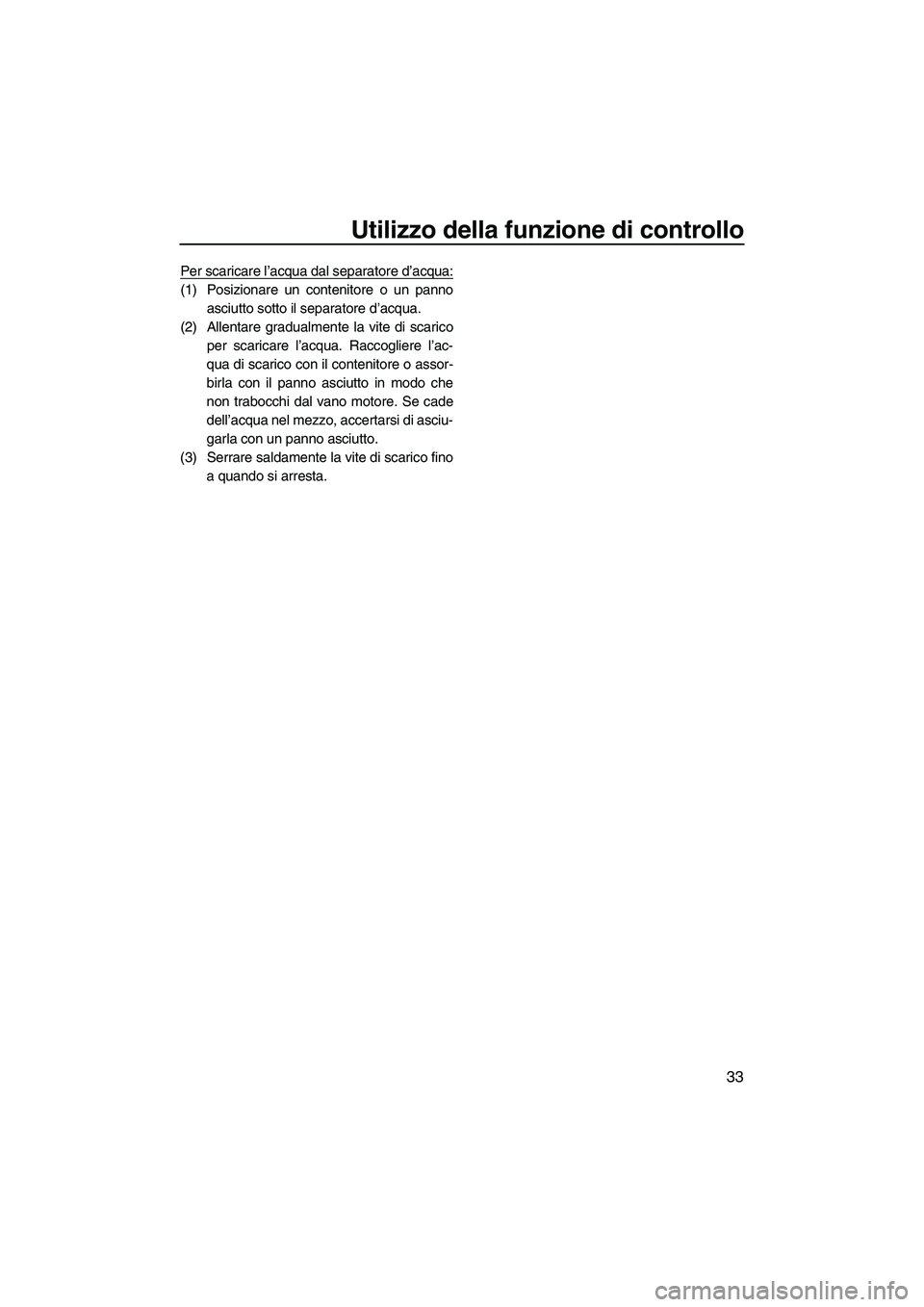

Per scaricare l’acqua dal separatore d’acqua:
(1) Posizionare un contenitore o un panno
asciutto sotto il separatore d’acqua.
(2) Allentare gradualmente la vite di scarico
per scaricare l’acqua. Raccogliere l’ac-
qua di scarico con il contenitore o assor-
birla con il panno asciutto in modo che
non trabocchi dal vano motore. Se cade
dell’acqua nel mezzo, accertarsi di asciu-
garla con un panno asciutto.
(3) Serrare saldamente la vite di scarico fino
a quando si arresta.
UF2C71H0.book Page 33 Tuesday, July 14, 2009 11:25 AM

Utilizzo della moto d’acqua
34
HJU40011

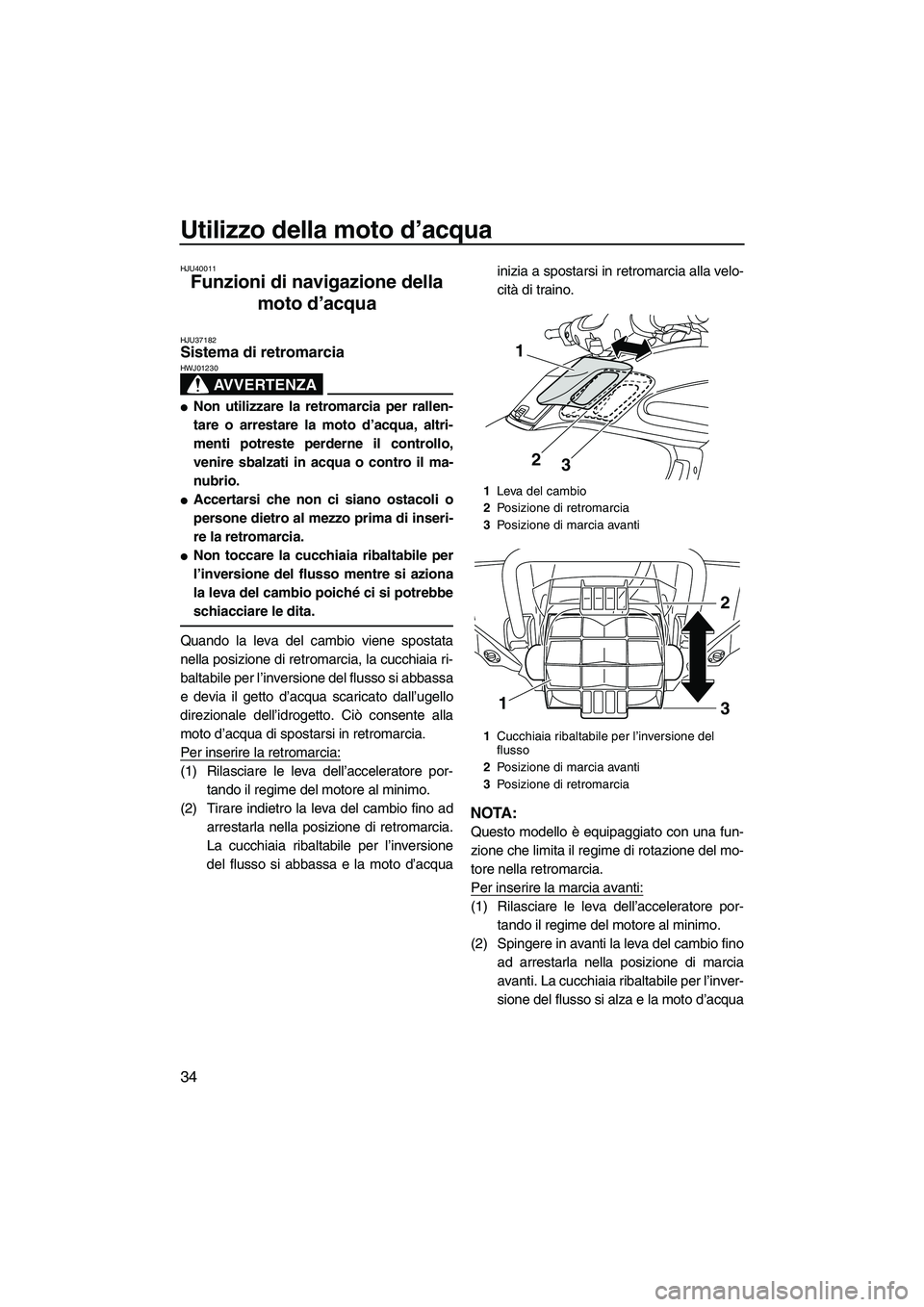

Funzioni di navigazione della
moto d’acqua
HJU37182Sistema di retromarcia
AVVERTENZA
HWJ01230

Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.

Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.

Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Quando la leva del cambio viene spostata
nella posizione di retromarcia, la cucchiaia ri-
baltabile per l’inversione del flusso si abbassa
e devia il getto d’acqua scaricato dall’ugello
direzionale dell’idrogetto. Ciò consente alla
moto d’acqua di spostarsi in retromarcia.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare indietro la leva del cambio fino ad
arrestarla nella posizione di retromarcia.
La cucchiaia ribaltabile per l’inversione
del flusso si abbassa e la moto d’acquainizia a spostarsi in retromarcia alla velo-
cità di traino.
NOTA:
Questo modello è equipaggiato con una fun-
zione che limita il regime di rotazione del mo-
tore nella retromarcia.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Spingere in avanti la leva del cambio fino
ad arrestarla nella posizione di marcia
avanti. La cucchiaia ribaltabile per l’inver-
sione del flusso si alza e la moto d’acqua
1Leva del cambio
2Posizione di retromarcia
3Posizione di marcia avanti
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di marcia avanti
3Posizione di retromarcia
3 2 1
12
3
UF2C71H0.book Page 34 Tuesday, July 14, 2009 11:25 AM

Utilizzo della moto d’acqua
35
inizia a spostarsi in marcia avanti alla ve-
locità di traino.

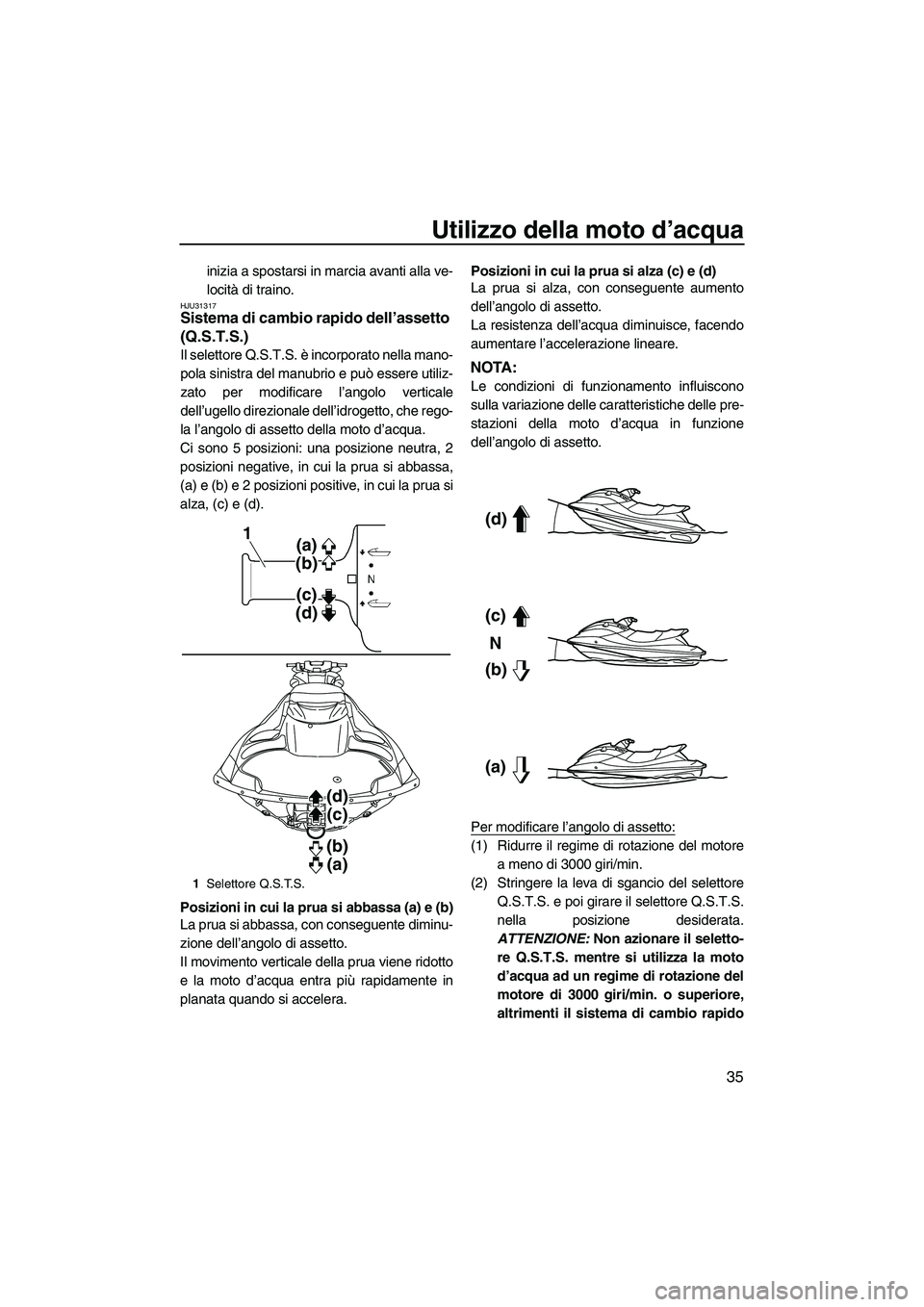

HJU31317Sistema di cambio rapido dell’assetto
(Q.S.T.S.)
Il selettore Q.S.T.S. è incorporato nella mano-
pola sinistra del manubrio e può essere utiliz-
zato per modificare l’angolo verticale
dell’ugello direzionale dell’idrogetto, che rego-
la l’angolo di assetto della moto d’acqua.
Ci sono 5 posizioni: una posizione neutra, 2
posizioni negative, in cui la prua si abbassa,
(a) e (b) e 2 posizioni positive, in cui la prua si
alza, (c) e (d).
Posizioni in cui la prua si abbassa (a) e (b)
La prua si abbassa, con conseguente diminu-
zione dell’angolo di assetto.
Il movimento verticale della prua viene ridotto
e la moto d’acqua entra più rapidamente in
planata quando si accelera.Posizioni in cui la prua si alza (c) e (d)
La prua si alza, con conseguente aumento
dell’angolo di assetto.
La resistenza dell’acqua diminuisce, facendo
aumentare l’accelerazione lineare.NOTA:
Le condizioni di funzionamento influiscono
sulla variazione delle caratteristiche delle pre-
stazioni della moto d’acqua in funzione
dell’angolo di assetto.
Per modificare l’angolo di assetto:
(1) Ridurre il regime di rotazione del motore
a meno di 3000 giri/min.
(2) Stringere la leva di sgancio del selettore
Q.S.T.S. e poi girare il selettore Q.S.T.S.
nella posizione desiderata.
ATTENZIONE: Non azionare il seletto-
re Q.S.T.S. mentre si utilizza la moto
d’acqua ad un regime di rotazione del
motore di 3000 giri/min. o superiore,
altrimenti il sistema di cambio rapido
1Selettore Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2C71H0.book Page 35 Tuesday, July 14, 2009 11:25 AM

Utilizzo della moto d’acqua
36

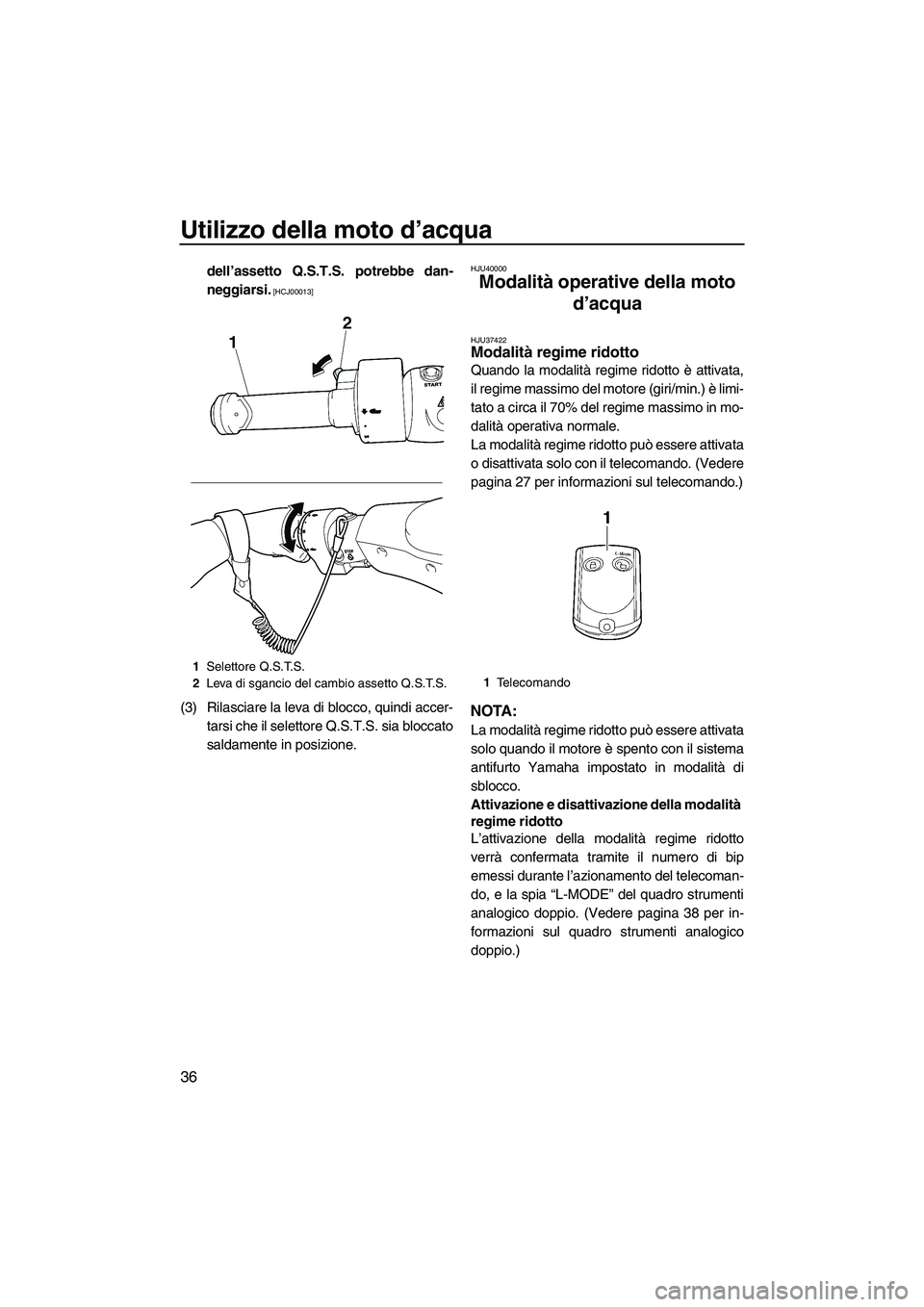

dell’assetto Q.S.T.S. potrebbe dan-
neggiarsi.
[HCJ00013]
(3) Rilasciare la leva di blocco, quindi accer-
tarsi che il selettore Q.S.T.S. sia bloccato
saldamente in posizione.
HJU40000
Modalità operative della moto
d’acqua
HJU37422Modalità regime ridotto
Quando la modalità regime ridotto è attivata,
il regime massimo del motore (giri/min.) è limi-
tato a circa il 70% del regime massimo in mo-
dalità operativa normale.
La modalità regime ridotto può essere attivata
o disattivata solo con il telecomando. (Vedere
pagina 27 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attivata
solo quando il motore è spento con il sistema
antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata tramite il numero di bip
emessi durante l’azionamento del telecoman-
do, e la spia “L-MODE” del quadro strumenti
analogico doppio. (Vedere pagina 38 per in-
formazioni sul quadro strumenti analogico
doppio.)
1Selettore Q.S.T.S.
2Leva di sgancio del cambio assetto Q.S.T.S.
1Telecomando
UF2C71H0.book Page 36 Tuesday, July 14, 2009 11:25 AM

Utilizzo della moto d’acqua
37

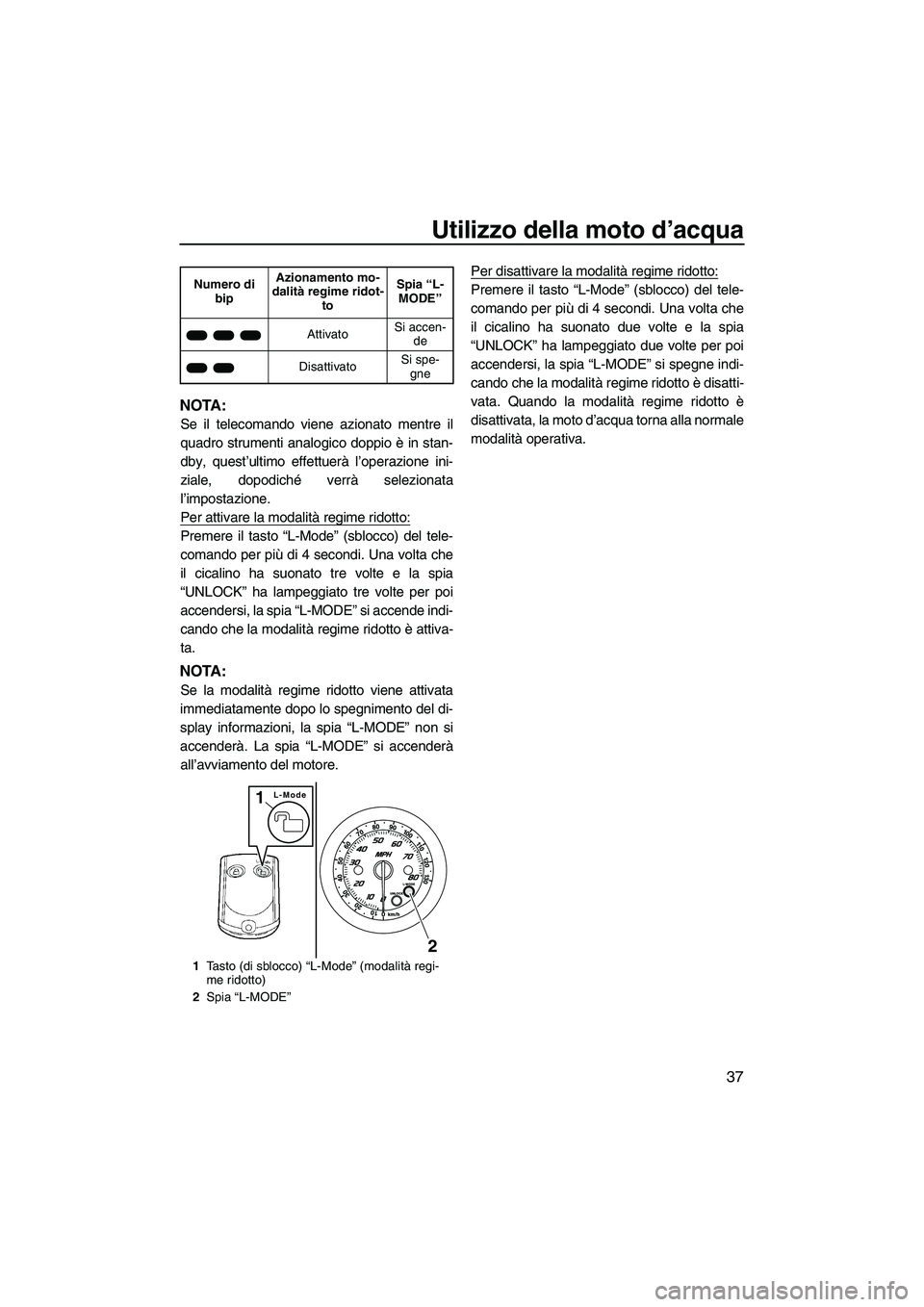

NOTA:
Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in stan-
dby, quest’ultimo effettuerà l’operazione ini-
ziale, dopodiché verrà selezionata
l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia
“UNLOCK” ha lampeggiato tre volte per poi
accendersi, la spia “L-MODE” si accende indi-
cando che la modalità regime ridotto è attiva-
ta.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del di-
splay informazioni, la spia “L-MODE” non si
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia
“UNLOCK” ha lampeggiato due volte per poi
accendersi, la spia “L-MODE” si spegne indi-
cando che la modalità regime ridotto è disatti-
vata. Quando la modalità regime ridotto è
disattivata, la moto d’acqua torna alla normale
modalità operativa.Numero di
bipAzionamento mo-
dalità regime ridot-
toSpia “L-
MODE”
AttivatoSi accen-
de
DisattivatoSi spe-
gne
1Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2Spia “L-MODE”
L-Mode1
2
UF2C71H0.book Page 37 Tuesday, July 14, 2009 11:25 AM

Utilizzo della strumentazione
38
HJU37432

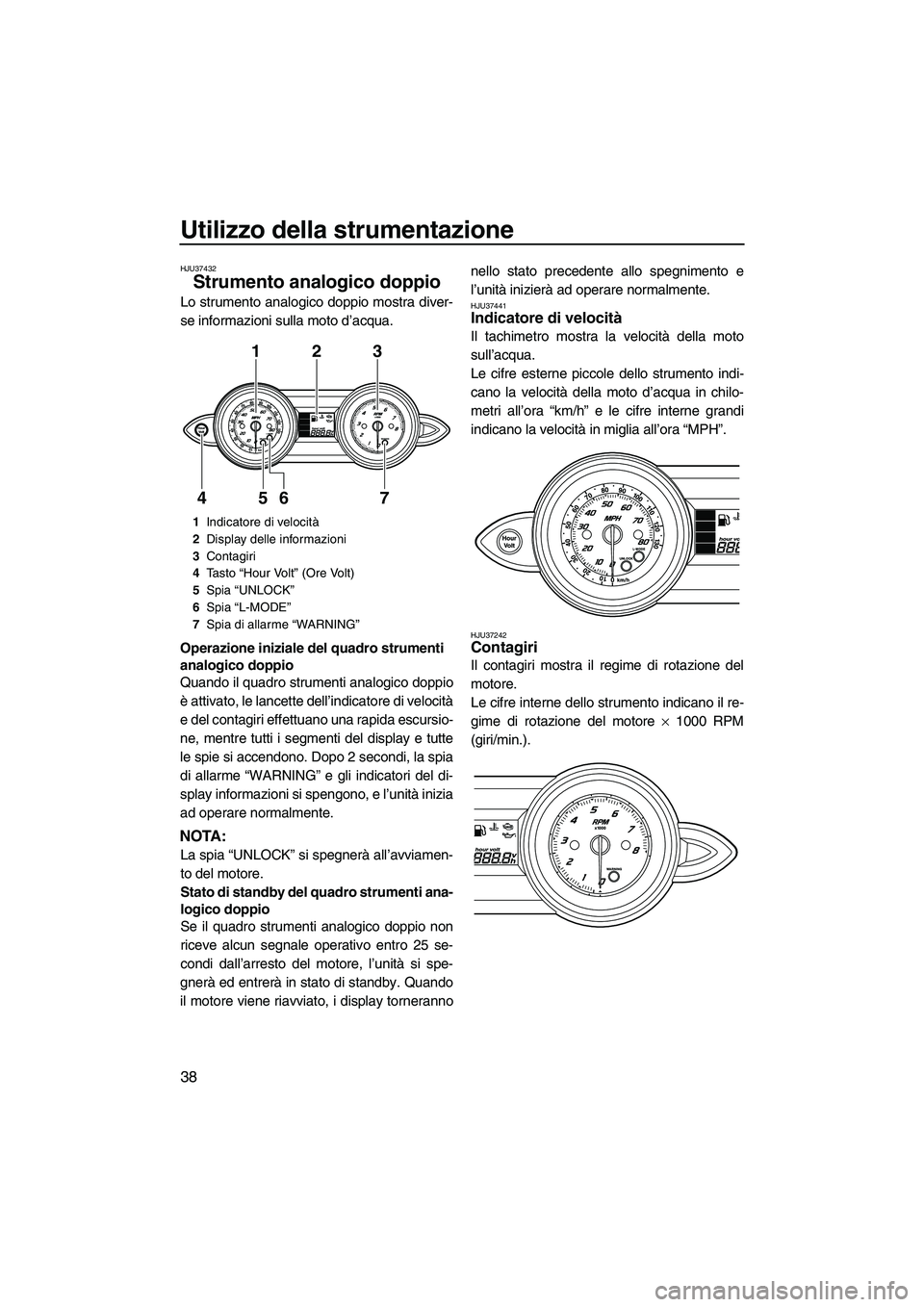

Strumento analogico doppio
Lo strumento analogico doppio mostra diver-
se informazioni sulla moto d’acqua.
Operazione iniziale del quadro strumenti
analogico doppio
Quando il quadro strumenti analogico doppio
è attivato, le lancette dell’indicatore di velocità
e del contagiri effettuano una rapida escursio-
ne, mentre tutti i segmenti del display e tutte
le spie si accendono. Dopo 2 secondi, la spia
di allarme “WARNING” e gli indicatori del di-
splay informazioni si spengono, e l’unità inizia
ad operare normalmente.
NOTA:
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del quadro strumenti ana-
logico doppio
Se il quadro strumenti analogico doppio non
riceve alcun segnale operativo entro 25 se-
condi dall’arresto del motore, l’unità si spe-
gnerà ed entrerà in stato di standby. Quando
il motore viene riavviato, i display tornerannonello stato precedente allo spegnimento e
l’unità inizierà ad operare normalmente.
HJU37441Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Le cifre esterne piccole dello strumento indi-
cano la velocità della moto d’acqua in chilo-
metri all’ora “km/h” e le cifre interne grandi
indicano la velocità in miglia all’ora “MPH”.
HJU37242Contagiri
Il contagiri mostra il regime di rotazione del
motore.
Le cifre interne dello strumento indicano il re-
gime di rotazione del motore × 1000 RPM
(giri/min.).
1Indicatore di velocità
2Display delle informazioni
3Contagiri
4Ta s t o “Hour Volt” (Ore Volt)
5Spia “UNLOCK”
6Spia “L-MODE”
7Spia di allarme “WARNING”
123
7 6 5 4
UF2C71H0.book Page 38 Tuesday, July 14, 2009 11:25 AM

Utilizzo della strumentazione
39

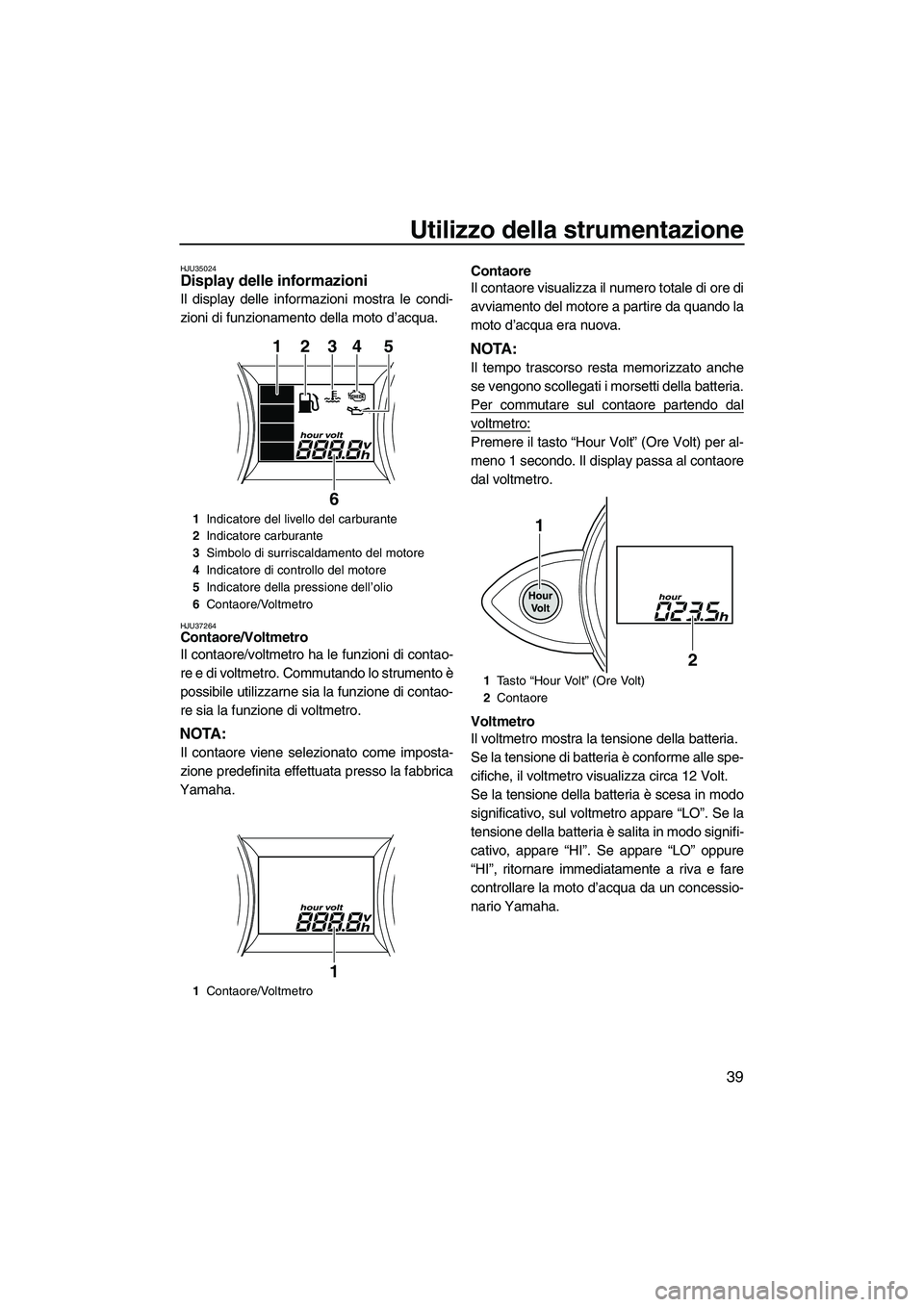

HJU35024Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU37264Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contao-
re e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contao-
re sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al contaore
dal voltmetro.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signifi-
cativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
1Indicatore del livello del carburante
2Indicatore carburante
3Simbolo di surriscaldamento del motore
4Indicatore di controllo del motore
5Indicatore della pressione dell’olio
6Contaore/Voltmetro
1Contaore/Voltmetro
12345
6
1
1Ta s t o “Hour Volt” (Ore Volt)
2Contaore
1
2
UF2C71H0.book Page 39 Tuesday, July 14, 2009 11:25 AM

Utilizzo della strumentazione
40

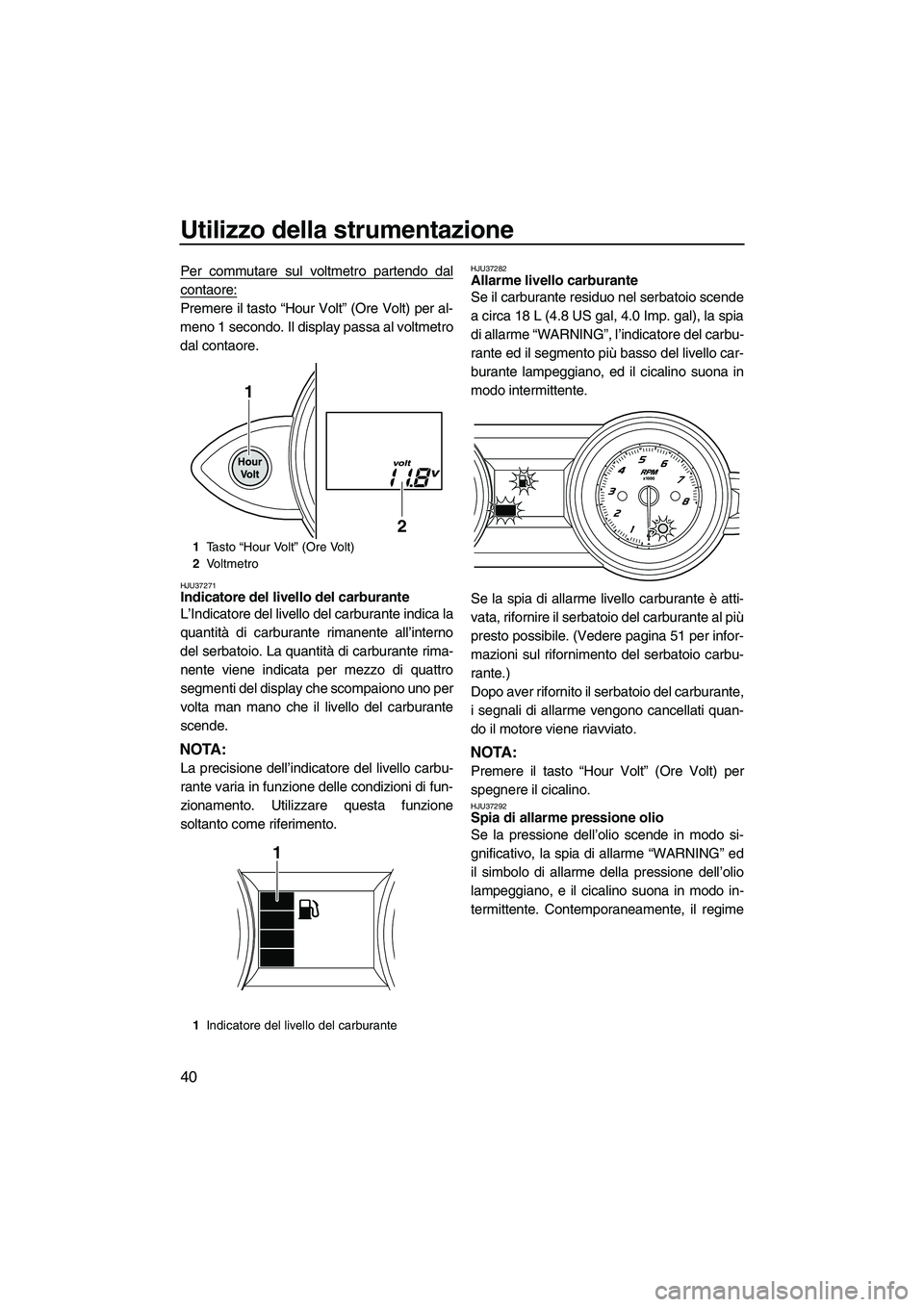

Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al voltmetro
dal contaore.
HJU37271Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU37282Allarme livello carburante
Se il carburante residuo nel serbatoio scende
a circa 18 L (4.8 US gal, 4.0 Imp. gal), la spia
di allarme “WARNING”, l’indicatore del carbu-
rante ed il segmento più basso del livello car-
burante lampeggiano, ed il cicalino suona in
modo intermittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 51 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quan-
do il motore viene riavviato.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37292Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, la spia di allarme “WARNING” ed
il simbolo di allarme della pressione dell’olio
lampeggiano, e il cicalino suona in modo in-
termittente. Contemporaneamente, il regime
1Ta s t o “Hour Volt” (Ore Volt)
2Vo l t m e t r o
1Indicatore del livello del carburante
1
2
1
UF2C71H0.book Page 40 Tuesday, July 14, 2009 11:25 AM
