Utilizzo della strumentazione
38
HJU37432
Strumento analogico doppio
Lo strumento analogico doppio mostra diver-
se informazioni sulla moto d’acqua.
Operazione iniziale del quadro strumenti
analogico doppio
Quando il quadro strumenti analogico doppio
è attivato, le lancette dell’indicatore di velocità
e del contagiri effettuano una rapida escursio-
ne, mentre tutti i segmenti del display e tutte
le spie si accendono. Dopo 2 secondi, la spia
di allarme “WARNING” e gli indicatori del di-
splay informazioni si spengono, e l’unità inizia
ad operare normalmente.
NOTA:
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del quadro strumenti ana-
logico doppio
Se il quadro strumenti analogico doppio non
riceve alcun segnale operativo entro 25 se-
condi dall’arresto del motore, l’unità si spe-
gnerà ed entrerà in stato di standby. Quando
il motore viene riavviato, i display tornerannonello stato precedente allo spegnimento e
l’unità inizierà ad operare normalmente.
HJU37441Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Le cifre esterne piccole dello strumento indi-
cano la velocità della moto d’acqua in chilo-
metri all’ora “km/h” e le cifre interne grandi
indicano la velocità in miglia all’ora “MPH”.
HJU37242Contagiri
Il contagiri mostra il regime di rotazione del
motore.
Le cifre interne dello strumento indicano il re-
gime di rotazione del motore × 1000 RPM
(giri/min.).
1Indicatore di velocità
2Display delle informazioni
3Contagiri
4Ta s t o “Hour Volt” (Ore Volt)
5Spia “UNLOCK”
6Spia “L-MODE”
7Spia di allarme “WARNING”
123
7 6 5 4
UF2C71H0.book Page 38 Tuesday, July 14, 2009 11:25 AM

Utilizzo della strumentazione
39
HJU35024Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU37264Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contao-
re e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contao-
re sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al contaore
dal voltmetro.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signifi-
cativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
1Indicatore del livello del carburante
2Indicatore carburante
3Simbolo di surriscaldamento del motore
4Indicatore di controllo del motore
5Indicatore della pressione dell’olio
6Contaore/Voltmetro
1Contaore/Voltmetro
12345
6
1
1Ta s t o “Hour Volt” (Ore Volt)
2Contaore
1
2
UF2C71H0.book Page 39 Tuesday, July 14, 2009 11:25 AM

Utilizzo della strumentazione
40
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al voltmetro
dal contaore.
HJU37271Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU37282Allarme livello carburante
Se il carburante residuo nel serbatoio scende
a circa 18 L (4.8 US gal, 4.0 Imp. gal), la spia
di allarme “WARNING”, l’indicatore del carbu-
rante ed il segmento più basso del livello car-
burante lampeggiano, ed il cicalino suona in
modo intermittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 51 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quan-
do il motore viene riavviato.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37292Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, la spia di allarme “WARNING” ed
il simbolo di allarme della pressione dell’olio
lampeggiano, e il cicalino suona in modo in-
termittente. Contemporaneamente, il regime
1Ta s t o “Hour Volt” (Ore Volt)
2Vo l t m e t r o
1Indicatore del livello del carburante
1
2
1
UF2C71H0.book Page 40 Tuesday, July 14, 2009 11:25 AM

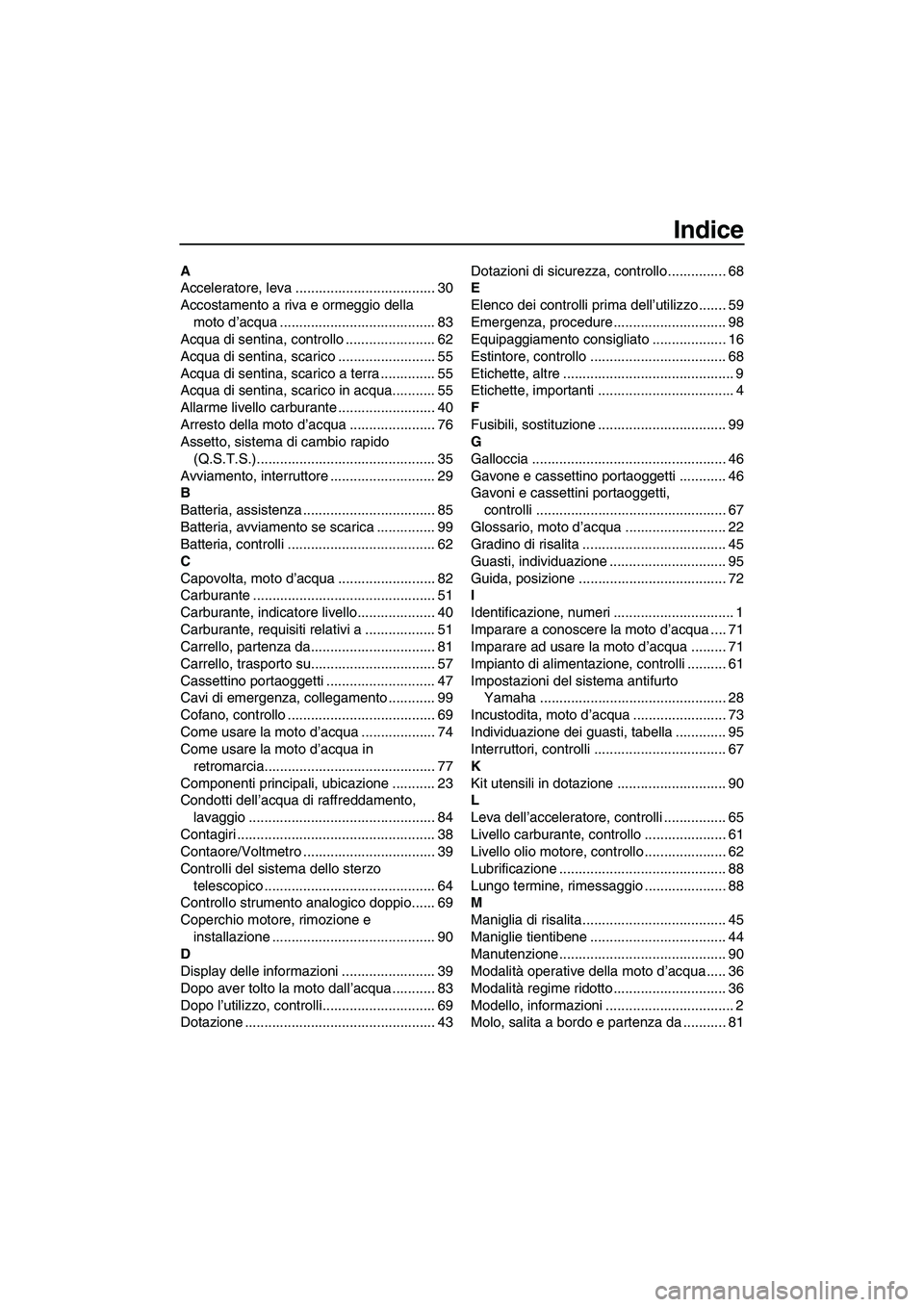

Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della
moto d’acqua ........................................ 83
Acqua di sentina, controllo ....................... 62
Acqua di sentina, scarico ......................... 55
Acqua di sentina, scarico a terra .............. 55
Acqua di sentina, scarico in acqua........... 55
Allarme livello carburante ......................... 40
Arresto della moto d’acqua ...................... 76
Assetto, sistema di cambio rapido
(Q.S.T.S.).............................................. 35
Avviamento, interruttore ........................... 29
B
Batteria, assistenza .................................. 85
Batteria, avviamento se scarica ............... 99
Batteria, controlli ...................................... 62
C
Capovolta, moto d’acqua ......................... 82
Carburante ............................................... 51
Carburante, indicatore livello.................... 40
Carburante, requisiti relativi a .................. 51
Carrello, partenza da................................ 81
Carrello, trasporto su................................ 57
Cassettino portaoggetti ............................ 47
Cavi di emergenza, collegamento ............ 99
Cofano, controllo ...................................... 69
Come usare la moto d’acqua ................... 74
Come usare la moto d’acqua in
retromarcia............................................ 77
Componenti principali, ubicazione ........... 23
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 84
Contagiri ................................................... 38
Contaore/Voltmetro .................................. 39
Controlli del sistema dello sterzo
telescopico ............................................ 64
Controllo strumento analogico doppio...... 69
Coperchio motore, rimozione e
installazione .......................................... 90
D
Display delle informazioni ........................ 39
Dopo aver tolto la moto dall’acqua ........... 83
Dopo l’utilizzo, controlli............................. 69
Dotazione ................................................. 43Dotazioni di sicurezza, controllo............... 68
E
Elenco dei controlli prima dell’utilizzo ....... 59
Emergenza, procedure ............................. 98
Equipaggiamento consigliato ................... 16
Estintore, controllo ................................... 68
Etichette, altre ............................................ 9
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 99
G
Galloccia .................................................. 46
Gavone e cassettino portaoggetti ............ 46
Gavoni e cassettini portaoggetti,
controlli ................................................. 67
Glossario, moto d’acqua .......................... 22
Gradino di risalita ..................................... 45
Guasti, individuazione .............................. 95
Guida, posizione ...................................... 72
I
Identificazione, numeri ............................... 1
Imparare a conoscere la moto d’acqua .... 71
Imparare ad usare la moto d’acqua ......... 71
Impianto di alimentazione, controlli .......... 61
Impostazioni del sistema antifurto
Yamaha ................................................ 28
Incustodita, moto d’acqua ........................ 73
Individuazione dei guasti, tabella ............. 95
Interruttori, controlli .................................. 67
K
Kit utensili in dotazione ............................ 90
L
Leva dell’acceleratore, controlli ................ 65
Livello carburante, controllo ..................... 61
Livello olio motore, controllo ..................... 62
Lubrificazione ........................................... 88
Lungo termine, rimessaggio ..................... 88
M
Maniglia di risalita..................................... 45
Maniglie tientibene ................................... 44
Manutenzione........................................... 90
Modalità operative della moto d’acqua ..... 36
Modalità regime ridotto ............................. 36
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da ........... 81
UF2C71H0.book Page 1 Tuesday, July 14, 2009 11:25 AM
