2010 YAMAHA FZS Manuale duso (in Italian)

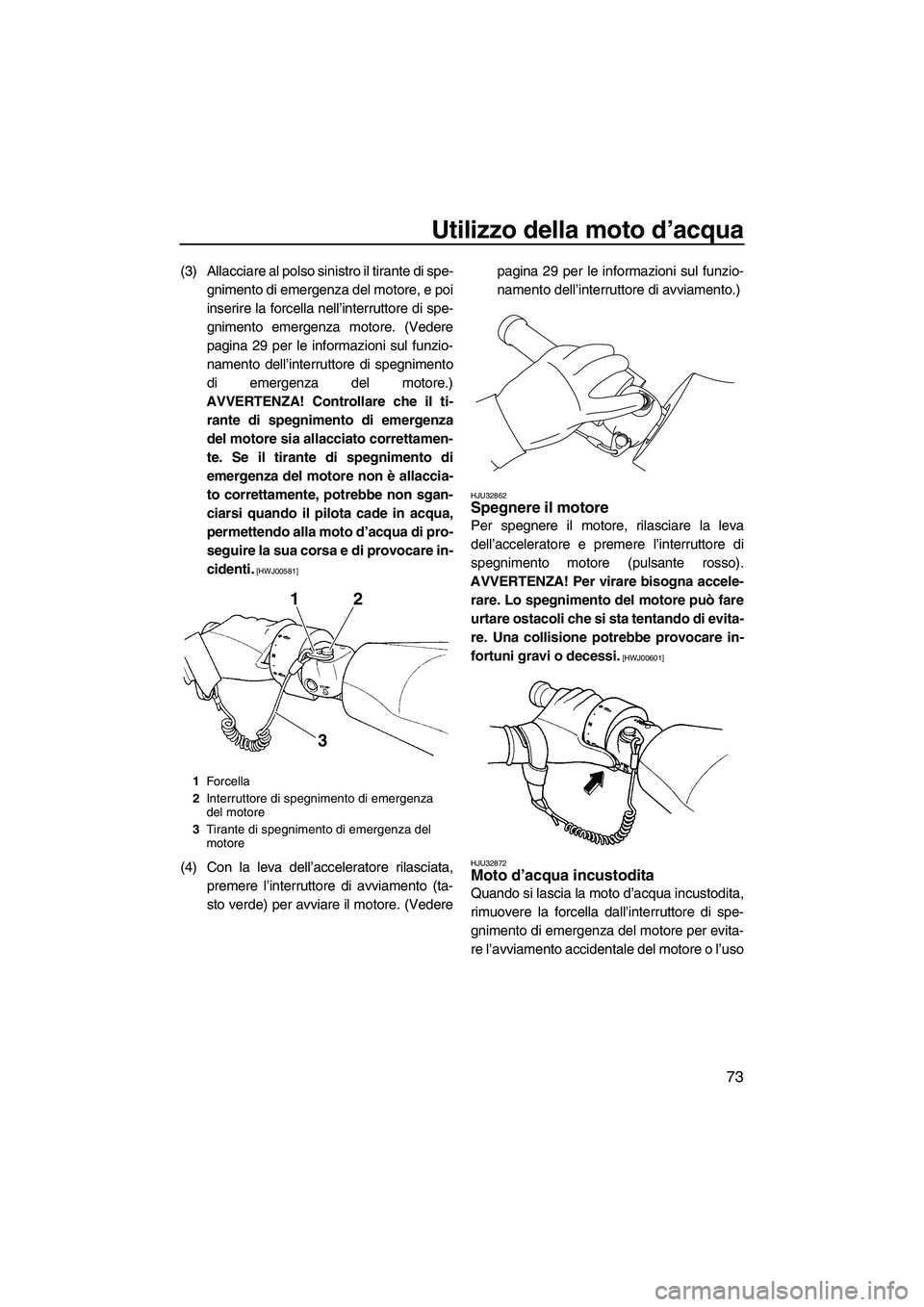

Utilizzo della moto d’acqua
73
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore. (Vedere
pagina 29 per le informazioni sul funzio-
namento dell’interruttore di spegnimento
di emergenza del motore.)
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
(4) Con la leva dell’acceleratore rilasciata,
premere l’interruttore di avviamento (ta-
sto verde) per avviare il motore. (Vederepagina 29 per le informazioni sul funzio-
namento dell’interruttore di avviamento.)
HJU32862Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele-
rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00601]
HJU32872
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodita,
rimuovere la forcella dall’interruttore di spe-
gnimento di emergenza del motore per evita-
re l’avviamento accidentale del motore o l’uso
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
12
3
UF2C71H0.book Page 73 Tuesday, July 14, 2009 11:25 AM

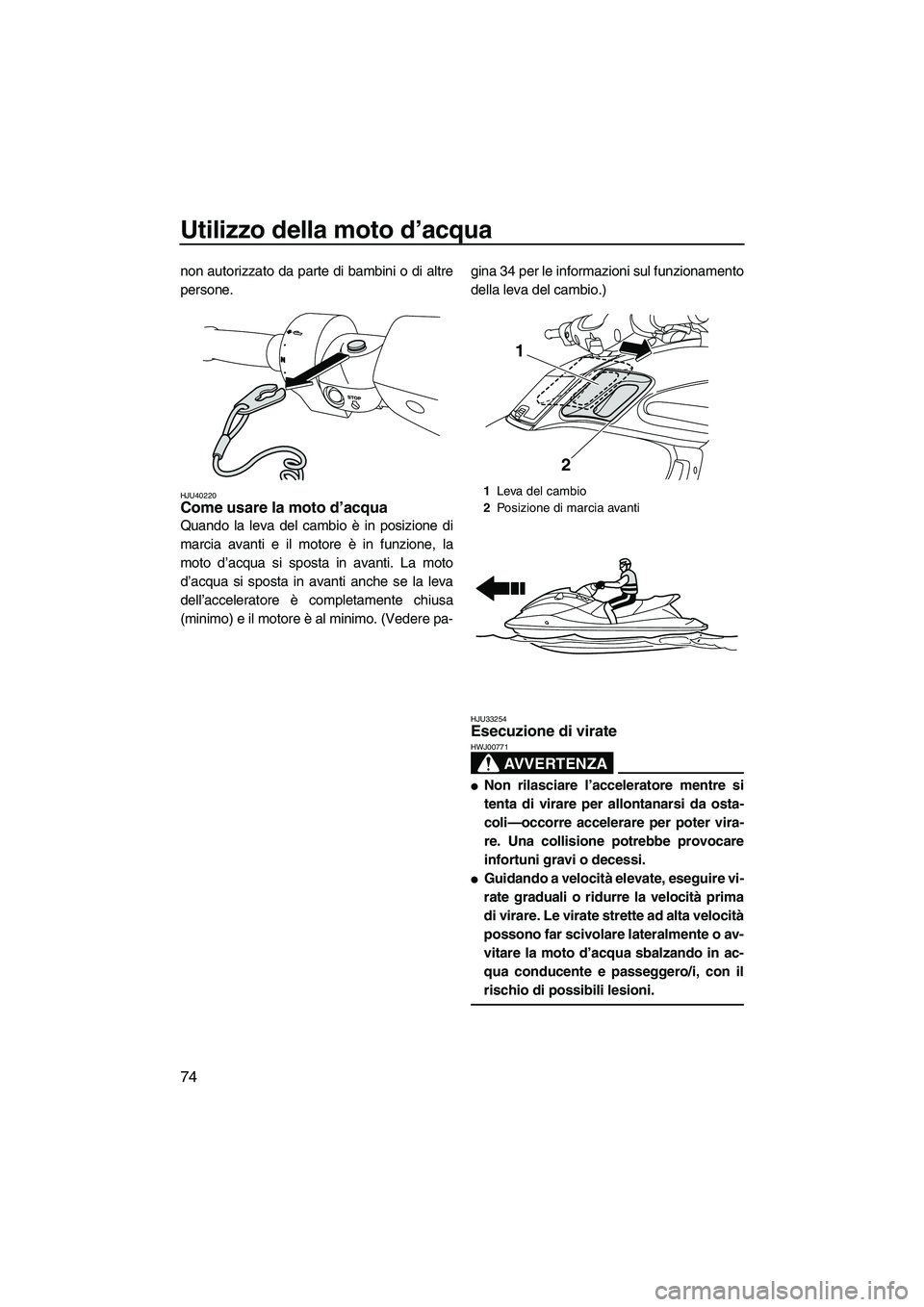

Utilizzo della moto d’acqua
74
non autorizzato da parte di bambini o di altre
persone.
HJU40220Come usare la moto d’acqua
Quando la leva del cambio è in posizione di
marcia avanti e il motore è in funzione, la
moto d’acqua si sposta in avanti. La moto
d’acqua si sposta in avanti anche se la leva
dell’acceleratore è completamente chiusa
(minimo) e il motore è al minimo. (Vedere pa-gina 34 per le informazioni sul funzionamento
della leva del cambio.)
HJU33254Esecuzione di virate
AVVERTENZA
HWJ00771

Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.

Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
1Leva del cambio
2Posizione di marcia avanti
2 1
UF2C71H0.book Page 74 Tuesday, July 14, 2009 11:25 AM

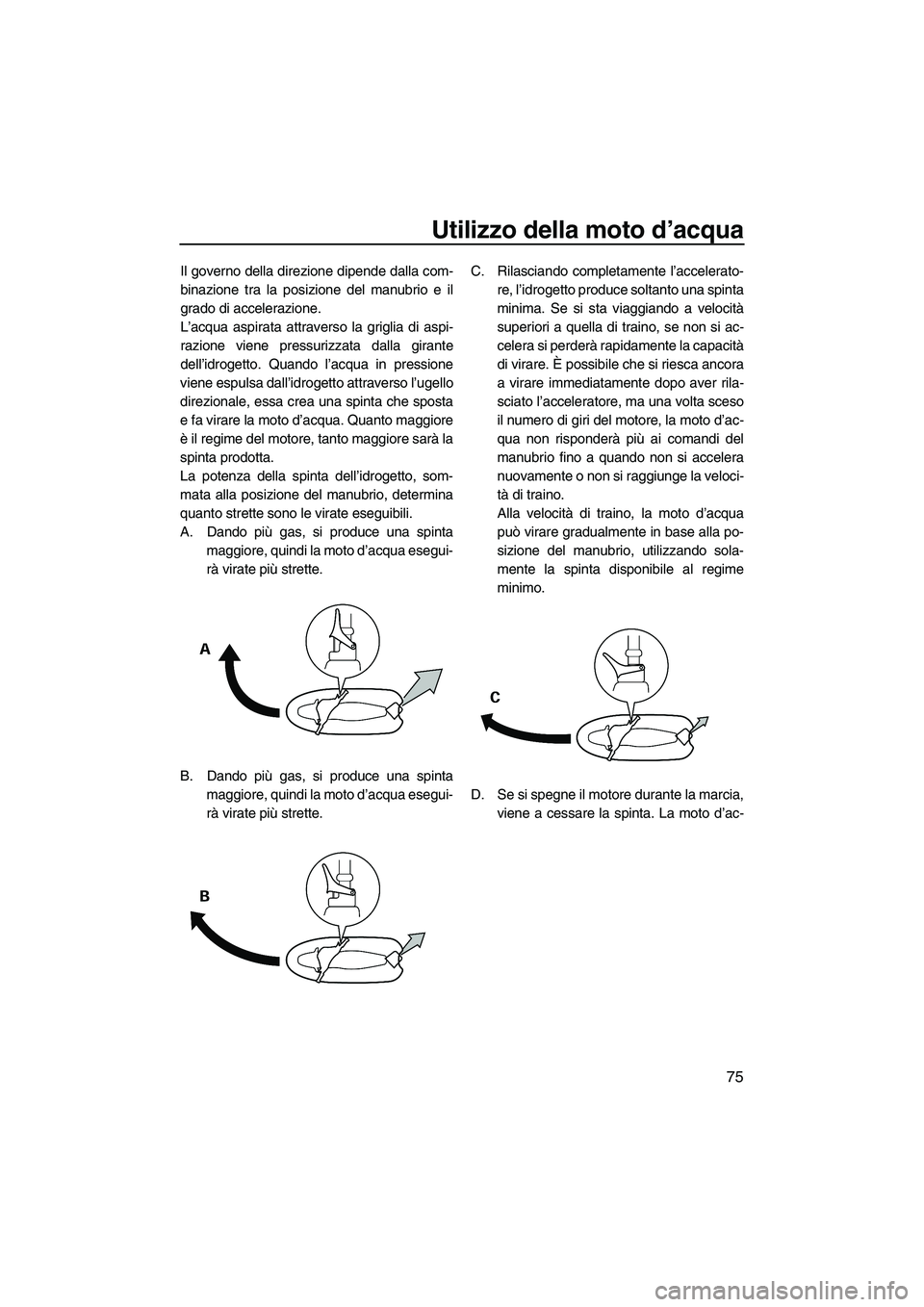

Utilizzo della moto d’acqua
75
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
B. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rila-
sciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’ac-
qua non risponderà più ai comandi del
manubrio fino a quando non si accelera
nuovamente o non si raggiunge la veloci-
tà di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
UF2C71H0.book Page 75 Tuesday, July 14, 2009 11:25 AM

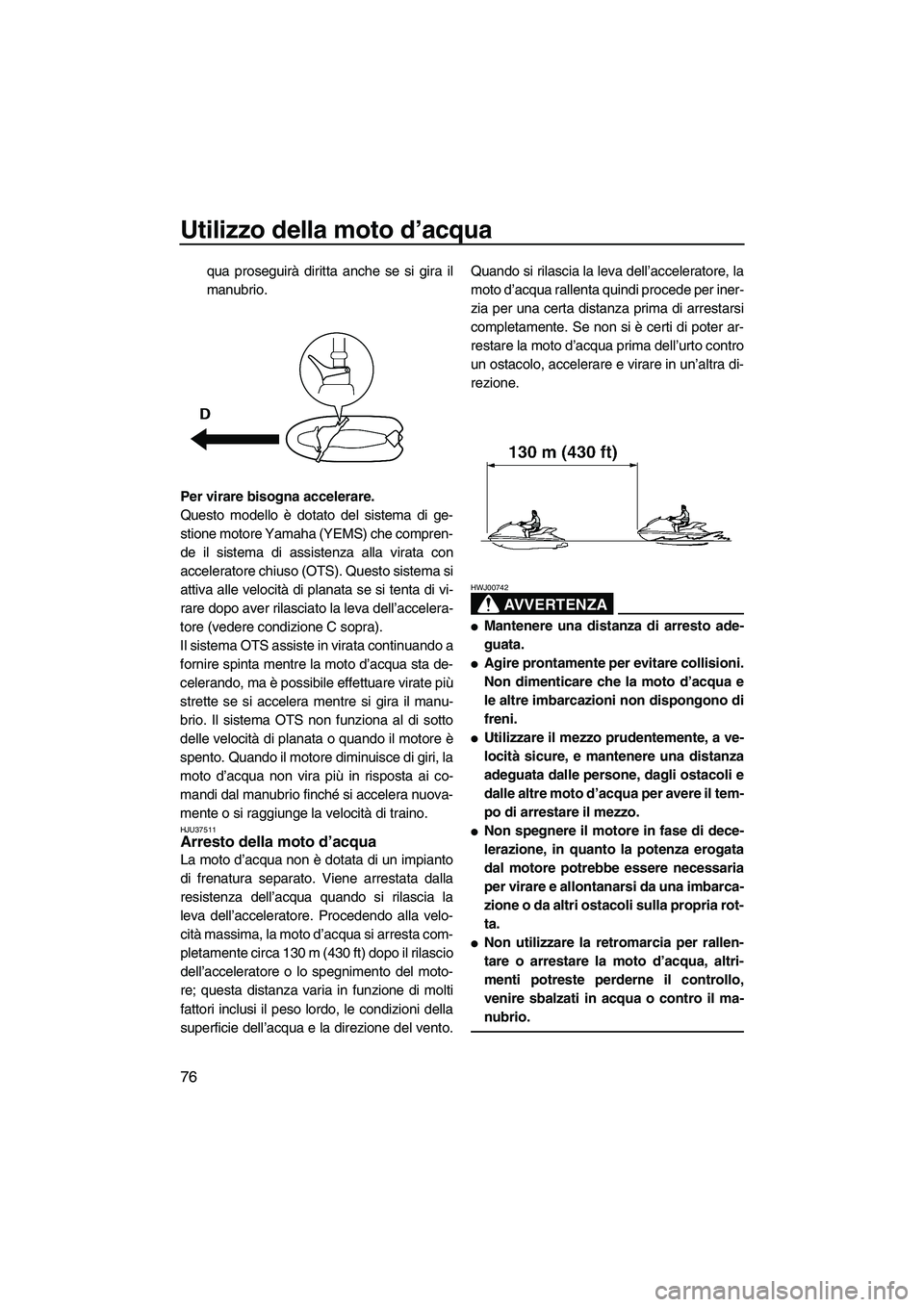

Utilizzo della moto d’acqua
76
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri, la
moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU37511Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velo-
cità massima, la moto d’acqua si arresta com-
pletamente circa 130 m (430 ft) dopo il rilascio
dell’acceleratore o lo spegnimento del moto-
re; questa distanza varia in funzione di molti
fattori inclusi il peso lordo, le condizioni della
superficie dell’acqua e la direzione del vento.Quando si rilascia la leva dell’acceleratore, la
moto d’acqua rallenta quindi procede per iner-
zia per una certa distanza prima di arrestarsi
completamente. Se non si è certi di poter ar-
restare la moto d’acqua prima dell’urto contro
un ostacolo, accelerare e virare in un’altra di-
rezione.
AVVERTENZA
HWJ00742

Mantenere una distanza di arresto ade-
guata.

Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.

Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il tem-
po di arrestare il mezzo.

Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarca-
zione o da altri ostacoli sulla propria rot-
ta.

Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
UF2C71H0.book Page 76 Tuesday, July 14, 2009 11:25 AM

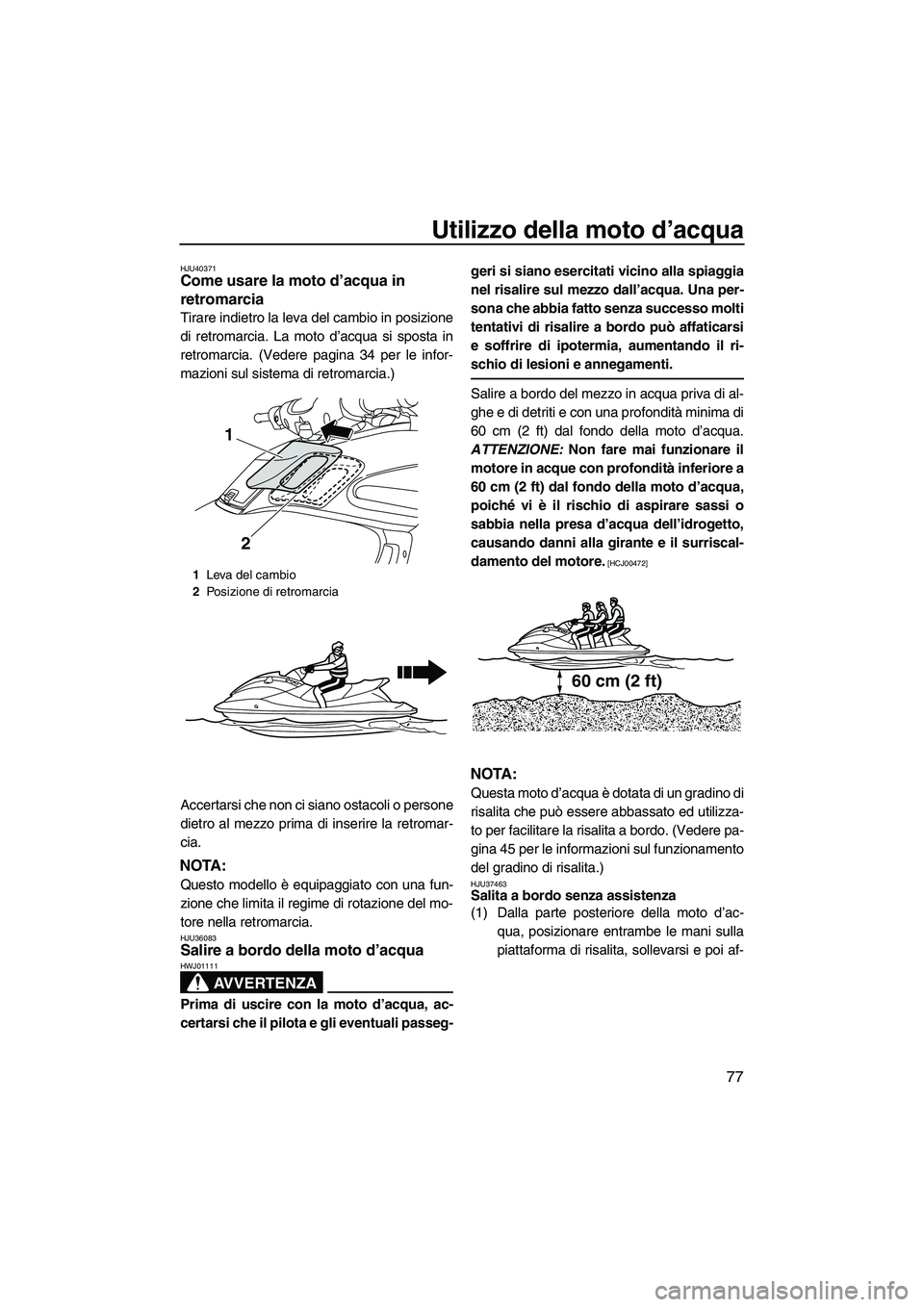

Utilizzo della moto d’acqua
77
HJU40371Come usare la moto d’acqua in
retromarcia
Tirare indietro la leva del cambio in posizione
di retromarcia. La moto d’acqua si sposta in
retromarcia. (Vedere pagina 34 per le infor-
mazioni sul sistema di retromarcia.)
Accertarsi che non ci siano ostacoli o persone
dietro al mezzo prima di inserire la retromar-
cia.
NOTA:
Questo modello è equipaggiato con una fun-
zione che limita il regime di rotazione del mo-
tore nella retromarcia.
HJU36083Salire a bordo della moto d’acqua
AVVERTENZA
HWJ01111
Prima di uscire con la moto d’acqua, ac-
certarsi che il pilota e gli eventuali passeg-geri si siano esercitati vicino alla spiaggia
nel risalire sul mezzo dall’acqua. Una per-
sona che abbia fatto senza successo molti
tentativi di risalire a bordo può affaticarsi
e soffrire di ipotermia, aumentando il ri-
schio di lesioni e annegamenti.
Salire a bordo del mezzo in acqua priva di al-
ghe e di detriti e con una profondità minima di
60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non fare mai funzionare il
motore in acque con profondità inferiore a
60 cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surriscal-
damento del motore.
[HCJ00472]
NOTA:
Questa moto d’acqua è dotata di un gradino di
risalita che può essere abbassato ed utilizza-
to per facilitare la risalita a bordo. (Vedere pa-
gina 45 per le informazioni sul funzionamento
del gradino di risalita.)
HJU37463Salita a bordo senza assistenza
(1) Dalla parte posteriore della moto d’ac-
qua, posizionare entrambe le mani sulla
piattaforma di risalita, sollevarsi e poi af-
1Leva del cambio
2Posizione di retromarcia
1
2
60 cm (2 ft)
UF2C71H0.book Page 77 Tuesday, July 14, 2009 11:25 AM

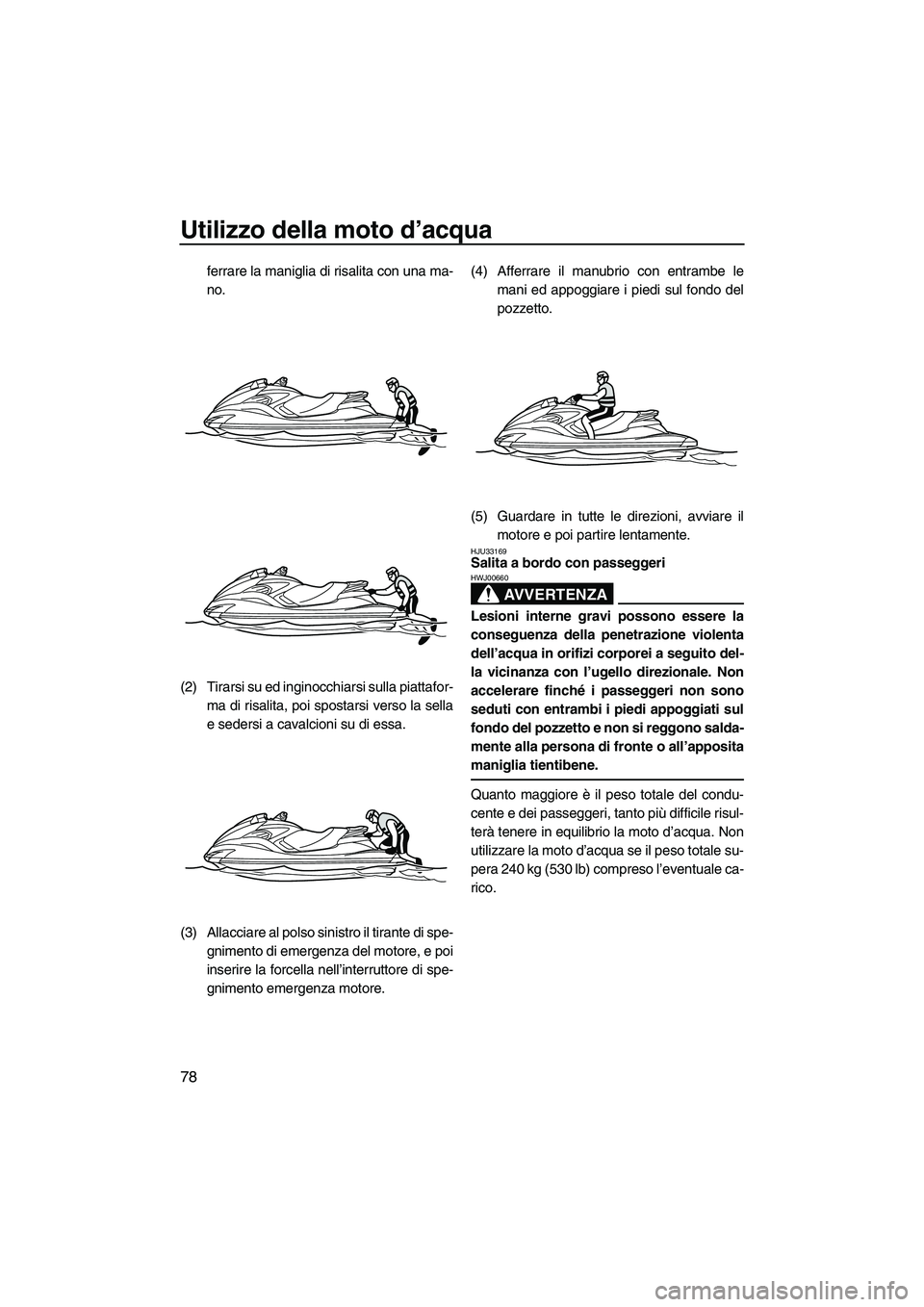

Utilizzo della moto d’acqua
78
ferrare la maniglia di risalita con una ma-
no.
(2) Tirarsi su ed inginocchiarsi sulla piattafor-
ma di risalita, poi spostarsi verso la sella
e sedersi a cavalcioni su di essa.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.(4) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(5) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
HJU33169Salita a bordo con passeggeri
AVVERTENZA
HWJ00660
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito del-
la vicinanza con l’ugello direzionale. Non
accelerare finché i passeggeri non sono
seduti con entrambi i piedi appoggiati sul
fondo del pozzetto e non si reggono salda-
mente alla persona di fronte o all’apposita
maniglia tientibene.
Quanto maggiore è il peso totale del condu-
cente e dei passeggeri, tanto più difficile risul-
terà tenere in equilibrio la moto d’acqua. Non
utilizzare la moto d’acqua se il peso totale su-
pera 240 kg (530 lb) compreso l’eventuale ca-
rico.
UF2C71H0.book Page 78 Tuesday, July 14, 2009 11:25 AM

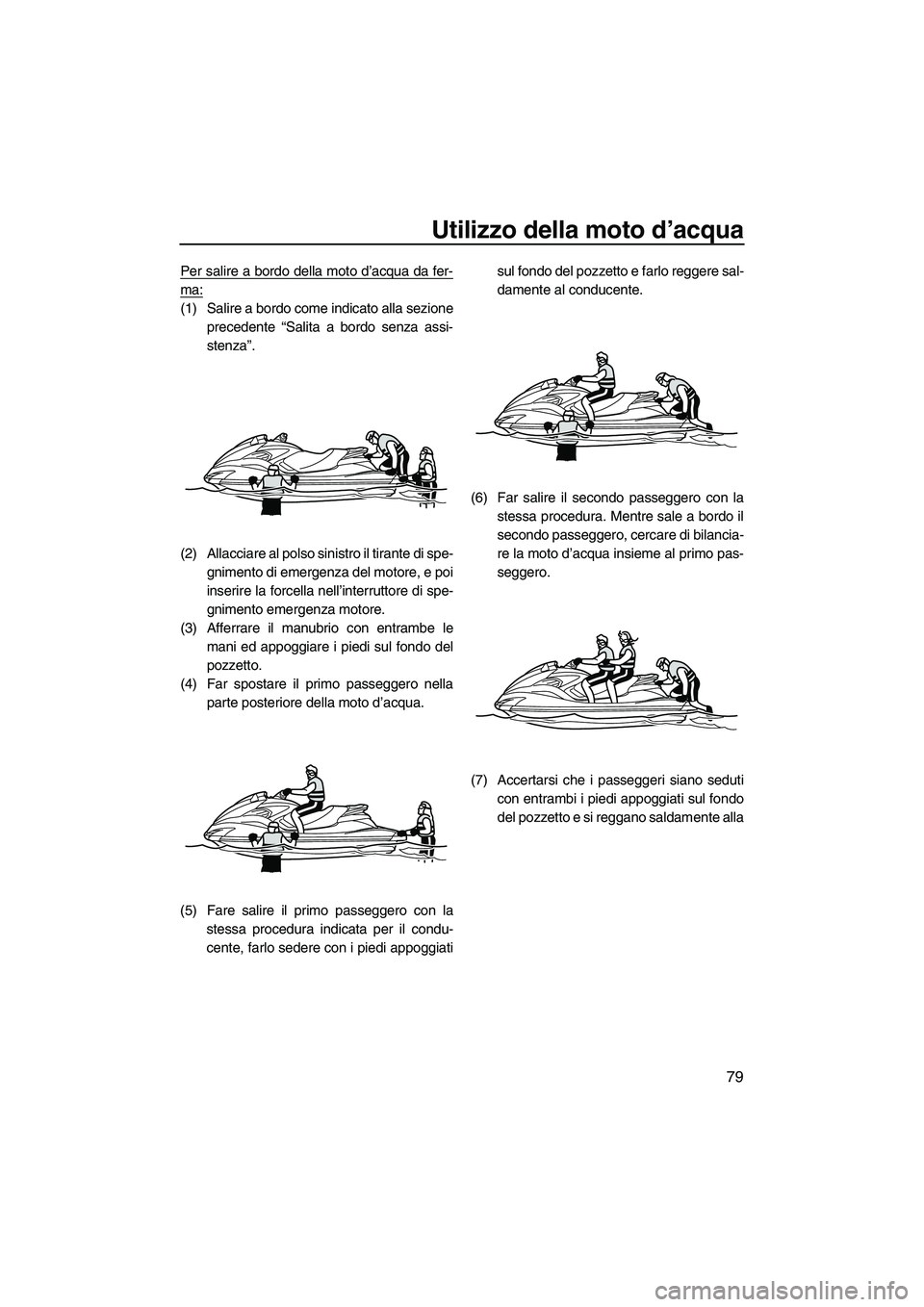

Utilizzo della moto d’acqua
79
Per salire a bordo della moto d’acqua da fer-
ma:
(1) Salire a bordo come indicato alla sezione
precedente “Salita a bordo senza assi-
stenza”.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(4) Far spostare il primo passeggero nella
parte posteriore della moto d’acqua.
(5) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiatisul fondo del pozzetto e farlo reggere sal-
damente al conducente.
(6) Far salire il secondo passeggero con la
stessa procedura. Mentre sale a bordo il
secondo passeggero, cercare di bilancia-
re la moto d’acqua insieme al primo pas-
seggero.
(7) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
UF2C71H0.book Page 79 Tuesday, July 14, 2009 11:25 AM

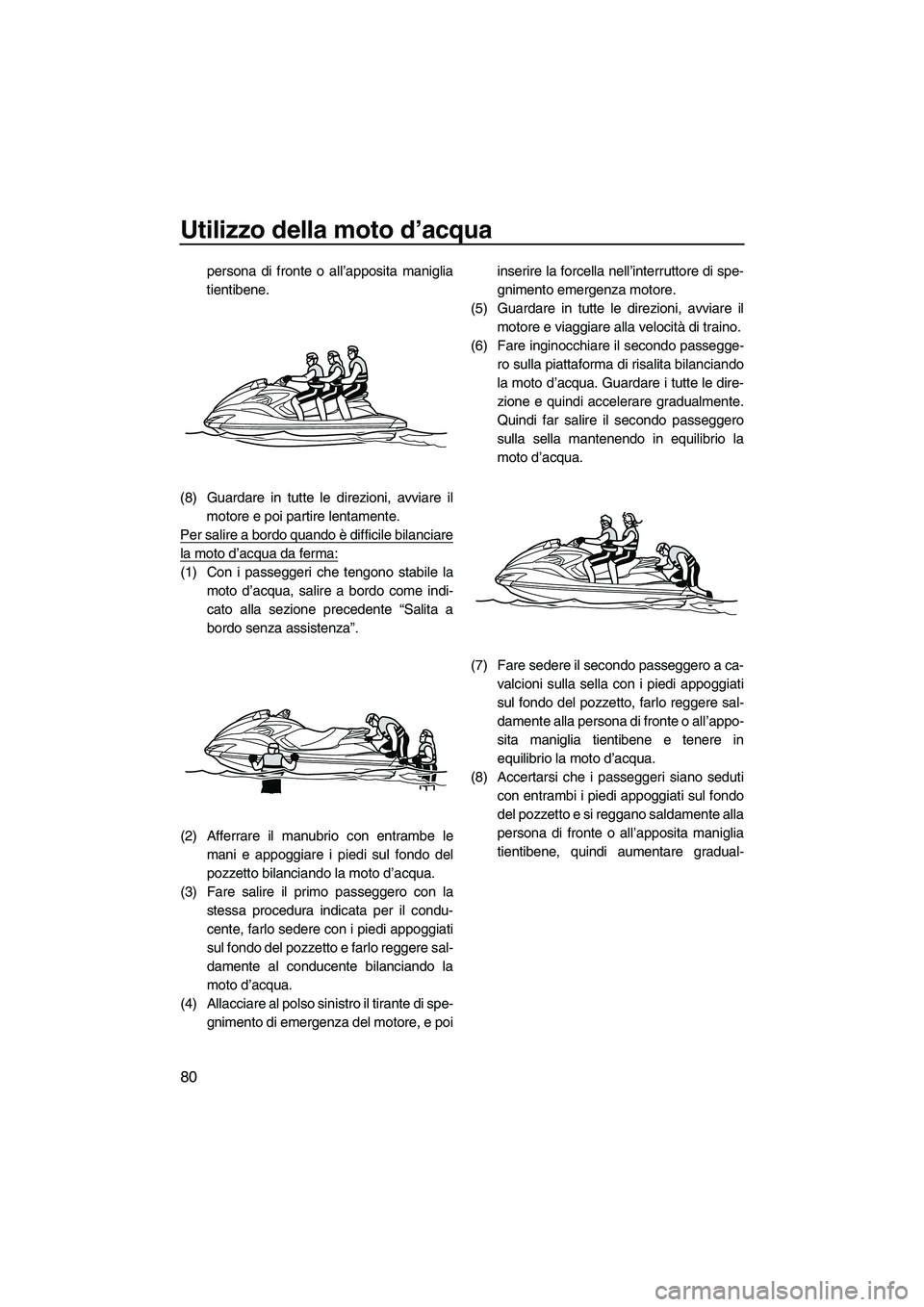

Utilizzo della moto d’acqua
80
persona di fronte o all’apposita maniglia
tientibene.
(8) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
Per salire a bordo quando è difficile bilanciare
la moto d’acqua da ferma:
(1) Con i passeggeri che tengono stabile la
moto d’acqua, salire a bordo come indi-
cato alla sezione precedente “Salita a
bordo senza assistenza”.
(2) Afferrare il manubrio con entrambe le
mani e appoggiare i piedi sul fondo del
pozzetto bilanciando la moto d’acqua.
(3) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiati
sul fondo del pozzetto e farlo reggere sal-
damente al conducente bilanciando la
moto d’acqua.
(4) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poiinserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(5) Guardare in tutte le direzioni, avviare il
motore e viaggiare alla velocità di traino.
(6) Fare inginocchiare il secondo passegge-
ro sulla piattaforma di risalita bilanciando
la moto d’acqua. Guardare i tutte le dire-
zione e quindi accelerare gradualmente.
Quindi far salire il secondo passeggero
sulla sella mantenendo in equilibrio la
moto d’acqua.
(7) Fare sedere il secondo passeggero a ca-
valcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto, farlo reggere sal-
damente alla persona di fronte o all’appo-
sita maniglia tientibene e tenere in
equilibrio la moto d’acqua.
(8) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
persona di fronte o all’apposita maniglia
tientibene, quindi aumentare gradual-
UF2C71H0.book Page 80 Tuesday, July 14, 2009 11:25 AM
