2010 YAMAHA FZS Manuale duso (in Italian)

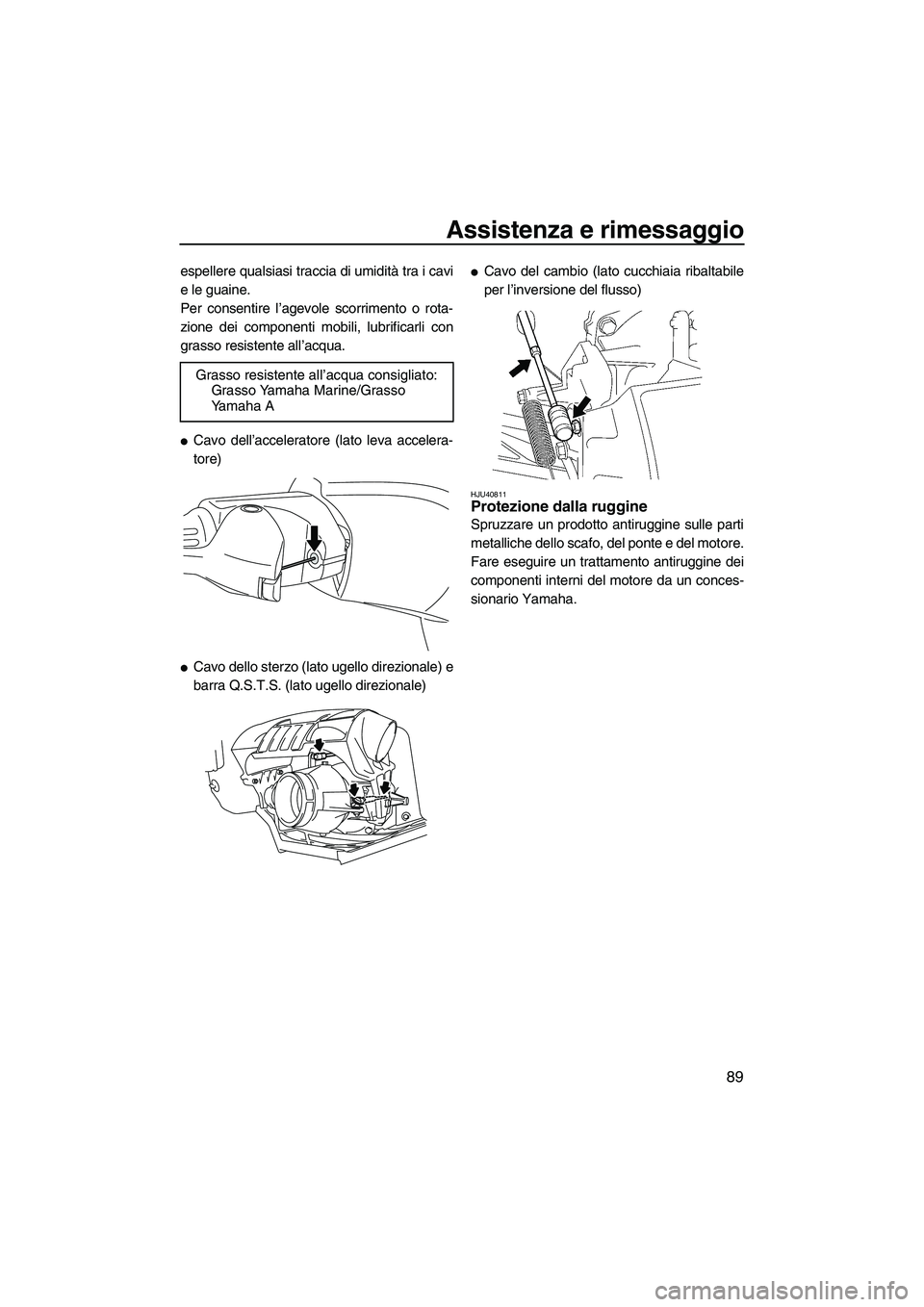

Assistenza e rimessaggio
89
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.

Cavo dell’acceleratore (lato leva accelera-
tore)

Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)

Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40811Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del motore.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha. Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2C71H0.book Page 89 Tuesday, July 14, 2009 11:25 AM

Manutenzione
90
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manter-
ranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una ma-
nutenzione corretta per mantenere le emis-
sioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo.
La manutenzione, sostituzione o riparazio-
ne dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintil-
la. Tuttavia, le riparazioni in garanzia devo-
no venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00311
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica-
to.

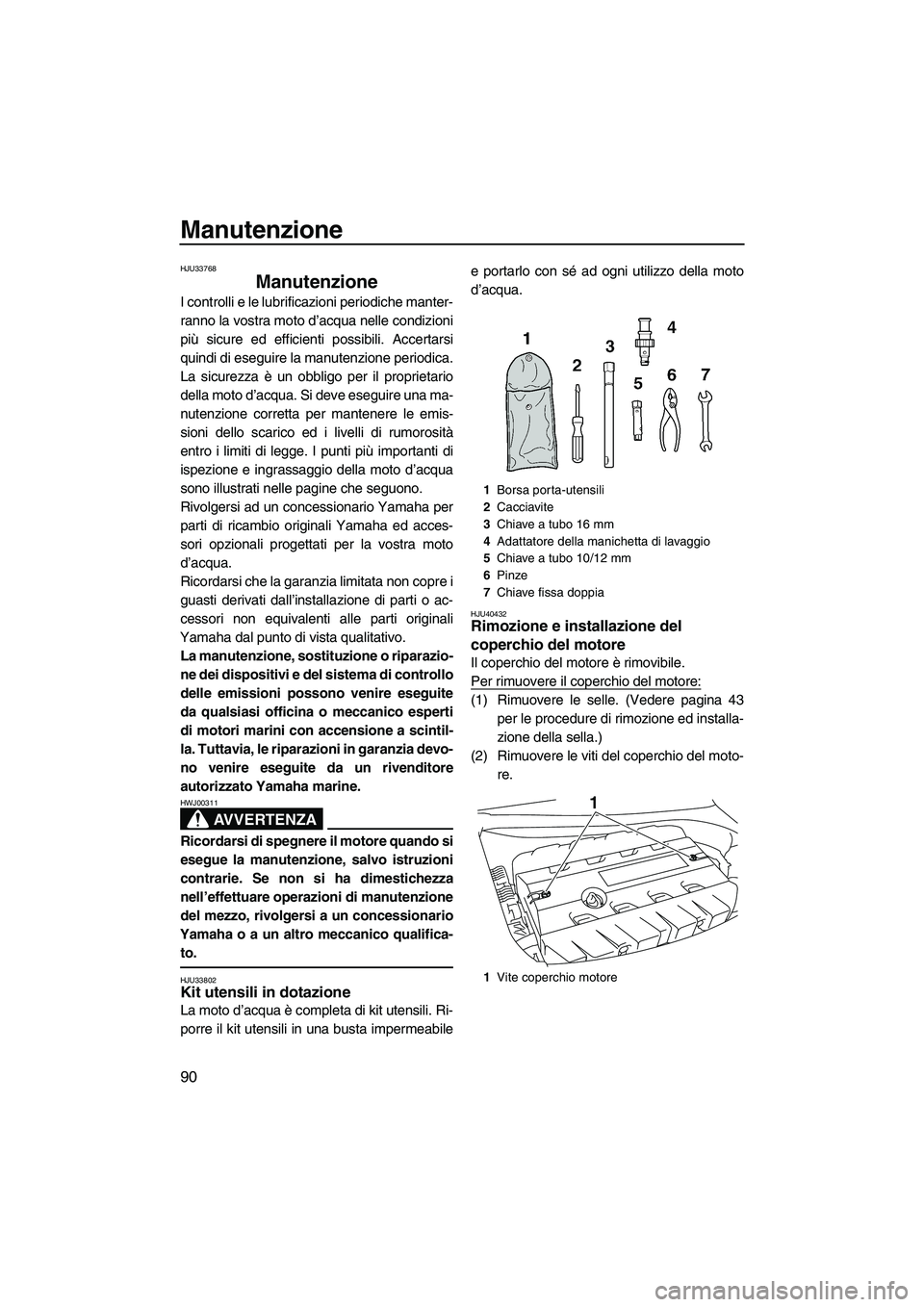

HJU33802Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabilee portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU40432Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto-
re.
1Borsa porta-utensili
2Cacciavite
3Chiave a tubo 16 mm
4Adattatore della manichetta di lavaggio
5Chiave a tubo 10/12 mm
6Pinze
7Chiave fissa doppia
1Vite coperchio motore
1
UF2C71H0.book Page 90 Tuesday, July 14, 2009 11:25 AM

Manutenzione
91

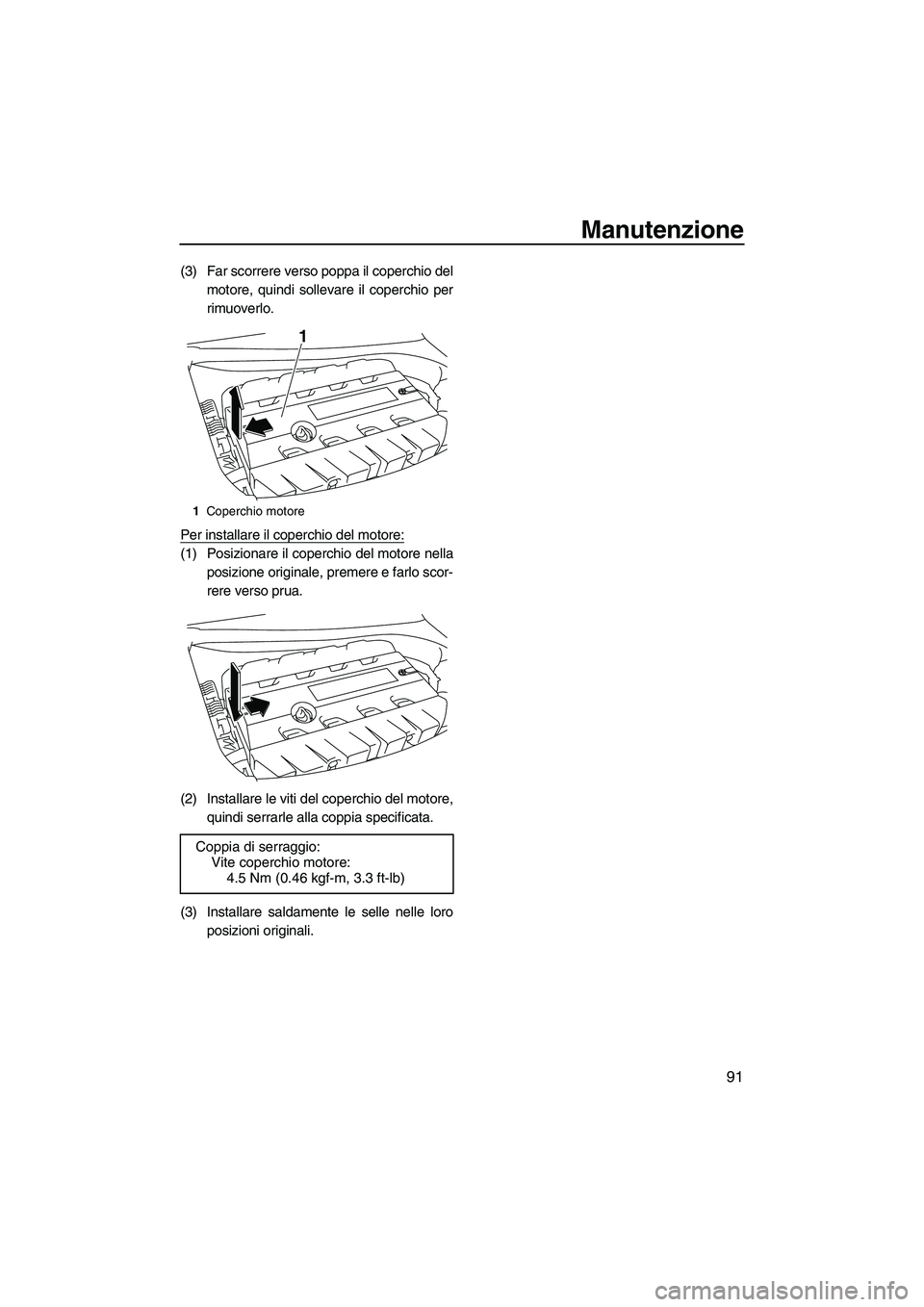

(3) Far scorrere verso poppa il coperchio del
motore, quindi sollevare il coperchio per
rimuoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella
posizione originale, premere e farlo scor-
rere verso prua.
(2) Installare le viti del coperchio del motore,
quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro
posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C71H0.book Page 91 Tuesday, July 14, 2009 11:25 AM

Manutenzione
92

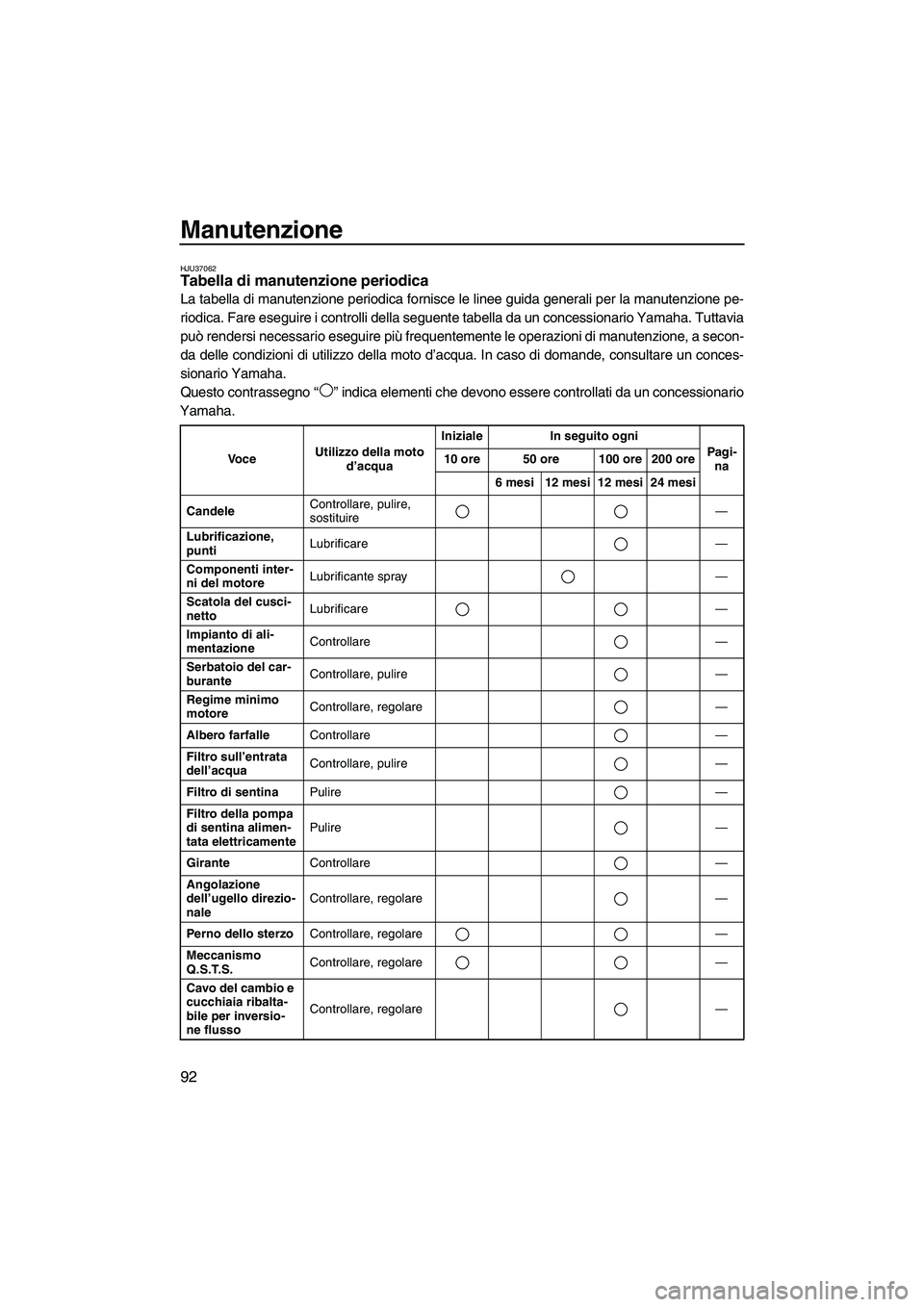

HJU37062Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno“” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
CandeleControllare, pulire,
sostituire—
Lubrificazione,
puntiLubrificare—
Componenti inter-
ni del motoreLubrificante spray—
Scatola del cusci-
nettoLubrificare—
Impianto di ali-
mentazioneControllare—
Serbatoio del car-
buranteControllare, pulire—
Regime minimo
motoreControllare, regolare—
Albero farfalleControllare—
Filtro sull’entrata
dell’acquaControllare, pulire—
Filtro di sentinaPulire—
Filtro della pompa
di sentina alimen-
tata elettricamentePulire—
GiranteControllare—
Angolazione
dell’ugello direzio-
naleControllare, regolare—
Perno dello sterzoControllare, regolare—
Meccanismo
Q.S.T.S.Controllare, regolare—
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flussoControllare, regolare—
UF2C71H0.book Page 92 Tuesday, July 14, 2009 11:25 AM

Manutenzione
93

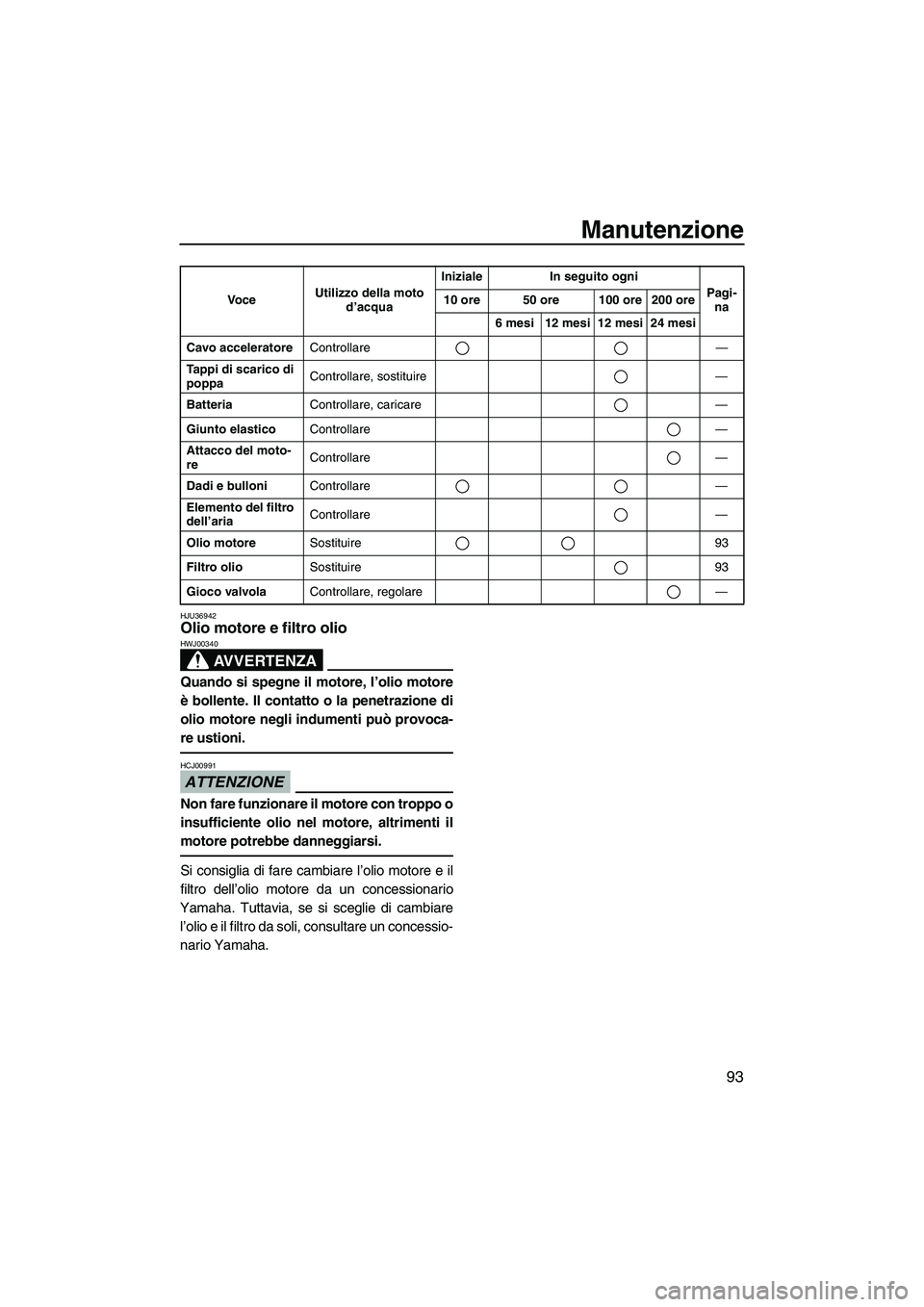

HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Cavo acceleratoreControllare—
Tappi di scarico di
poppaControllare, sostituire—
BatteriaControllare, caricare—
Giunto elasticoControllare—
Attacco del moto-
reControllare—
Dadi e bulloniControllare—
Elemento del filtro
dell’ariaControllare—
Olio motoreSostituire 93
Filtro olioSostituire 93
Gioco valvolaControllare, regolare— Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2C71H0.book Page 93 Tuesday, July 14, 2009 11:25 AM

Dati tecnici
94
HJU34542

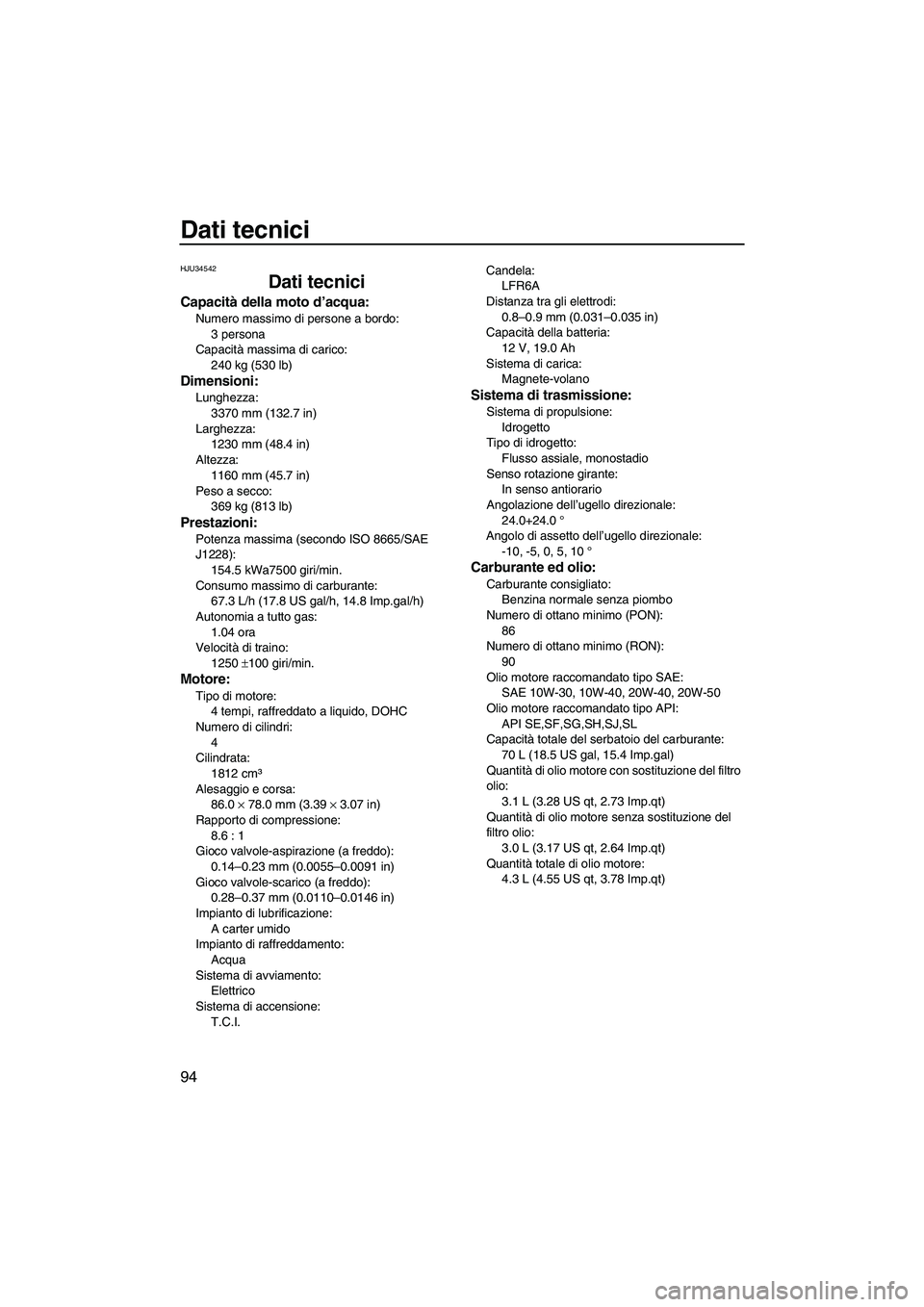

Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
369 kg (813 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
154.5 kWa7500 giri/min.
Consumo massimo di carburante:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomia a tutto gas:
1.04 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.6 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.Candela:
LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19.0 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 °
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE,SF,SG,SH,SJ,SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C71H0.book Page 94 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
95
HJU34561

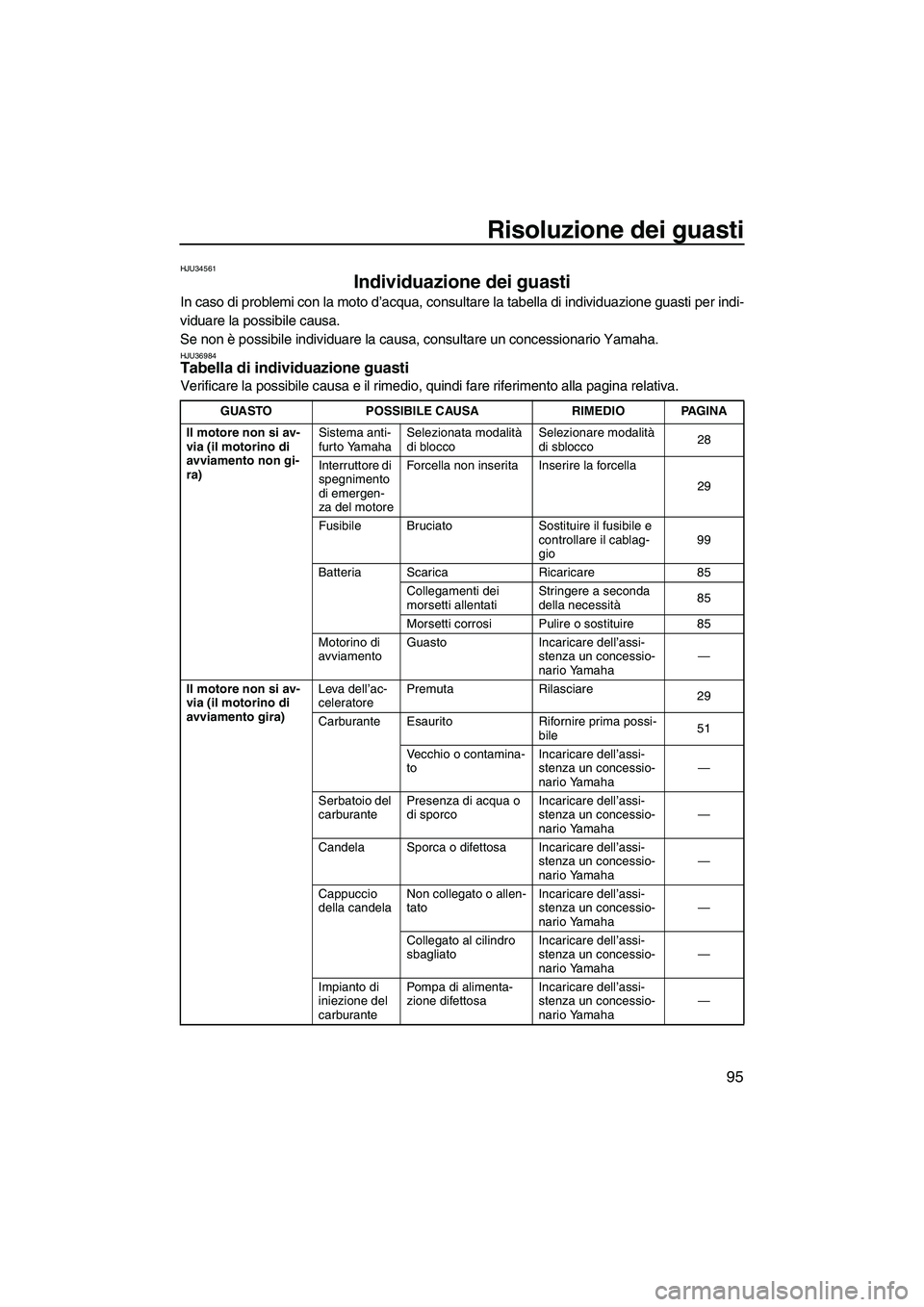

Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per indi-
viduare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU36984Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto YamahaSelezionata modalità
di bloccoSelezionare modalità
di sblocco28
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
29
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio99
Batteria Scarica Ricaricare 85
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità85
Morsetti corrosi Pulire o sostituire 85
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
29
Carburante Esaurito Rifornire prima possi-
bile51
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF2C71H0.book Page 95 Tuesday, July 14, 2009 11:25 AM

Risoluzione dei guasti
96
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile51
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaLivello carbu-
ranteEsaurito Rifornire prima possi-
bile51
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha40
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
98
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha42 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2C71H0.book Page 96 Tuesday, July 14, 2009 11:25 AM
