ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU40550
N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.


Entretien des freins hydrauliques et de l’embrayage YCC-S
Contrôler régulièrement le niveau du liquide de frein et d’embrayage YCC-S et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, ainsi que du maître-cylindre et
du récepteur hydraulique d’embrayage YCC-S, ainsi que le liquide de frein et d’embrayage YCC-S.
Remplacer les durites d’embrayage YCC-S et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
26*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
27*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1DAF0F0.book Page 7 Thursday, January 14, 2010 6:53 PM

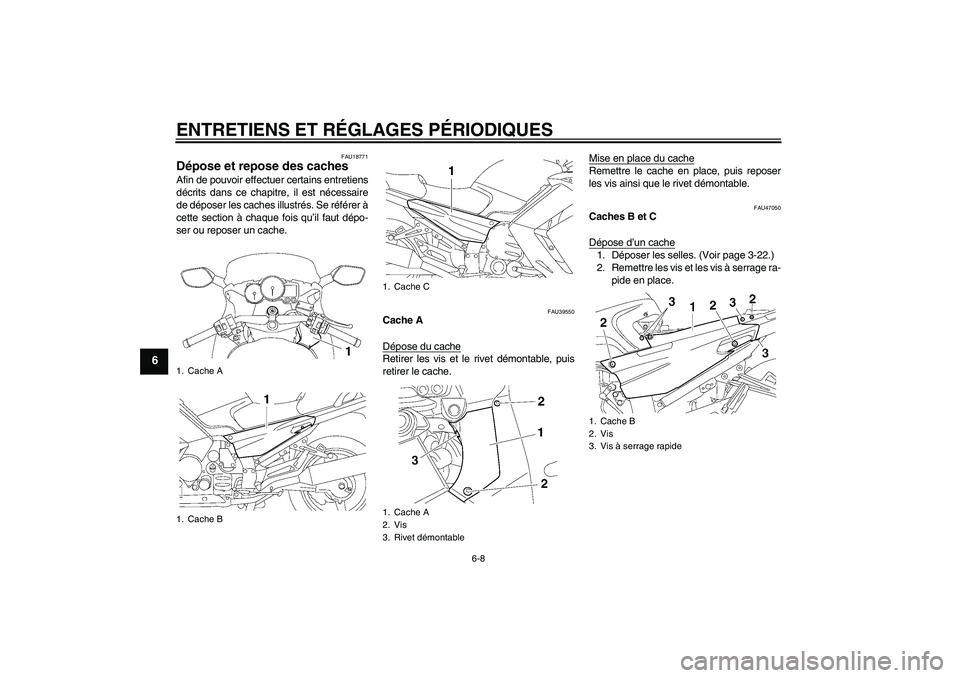

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18771
Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU39550
Cache A
Dépose du cacheRetirer les vis et le rivet démontable, puis
retirer le cache.Mise en place du cache
Remettre le cache en place, puis reposer
les vis ainsi que le rivet démontable.
FAU47050
Caches B et C
Dépose d’un cache1. Déposer les selles. (Voir page 3-22.)
2. Remettre les vis et les vis à serrage ra-
pide en place.
1. Cache A
1. Cache B
1. Cache C
1. Cache A
2. Vis
3. Rivet démontable
1. Cache B
2. Vis
3. Vis à serrage rapide
U1DAF0F0.book Page 8 Thursday, January 14, 2010 6:53 PM

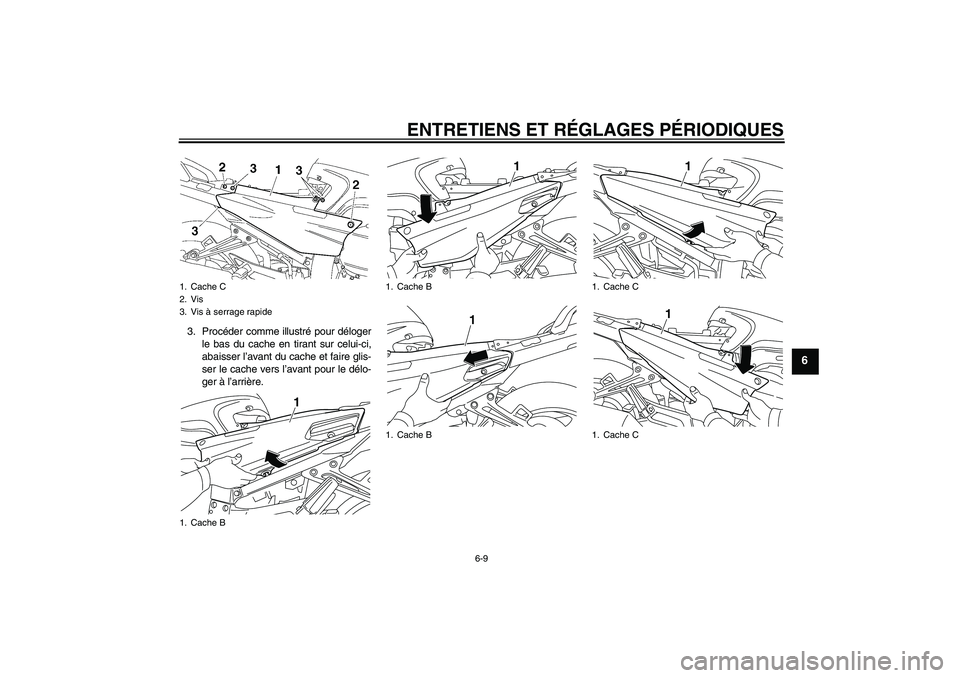

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
3. Procéder comme illustré pour déloger
le bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière.1. Cache C
2. Vis
3. Vis à serrage rapide
1. Cache B
1
1. Cache B
1. Cache B
1
1
1. Cache C
1. Cache C
1
1
U1DAF0F0.book Page 9 Thursday, January 14, 2010 6:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du cache1. Faire glisser l’arrière du cache sous le
carénage arrière, comme illustré, puis
insérer l’extrémité supérieure du ca-
che sous le cache latéral du réservoir
de carburant.2. Appuyer sur le bas du cache comme il-
lustré.1. Cache C
1. Cache B
2. Carénage arrière
1
1
2
1. Cache B
2. Cache latéral du réservoir de carburant
1. Cache B
1
2
1
1. Cache C
2. Carénage arrière
1. Cache C
2. Cache latéral du réservoir de carburant
1
2
1
2
U1DAF0F0.book Page 10 Thursday, January 14, 2010 6:53 PM

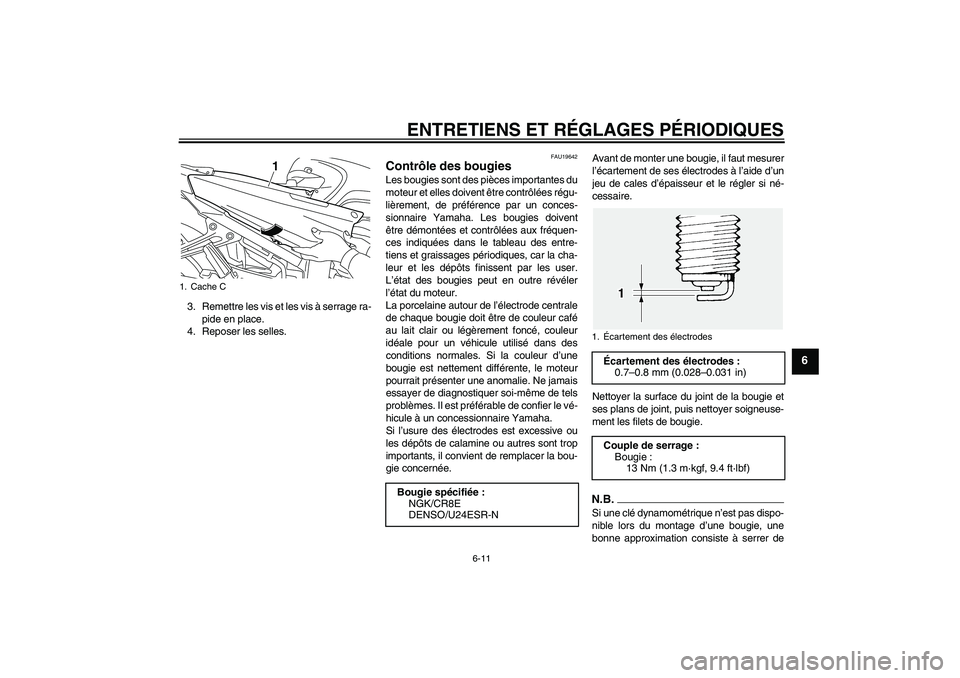

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
3. Remettre les vis et les vis à serrage ra-
pide en place.
4. Reposer les selles.
FAU19642
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1. Cache C
1
Bougie spécifiée:
NGK/CR8E
DENSO/U24ESR-N
1.Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1DAF0F0.book Page 11 Thursday, January 14, 2010 6:53 PM

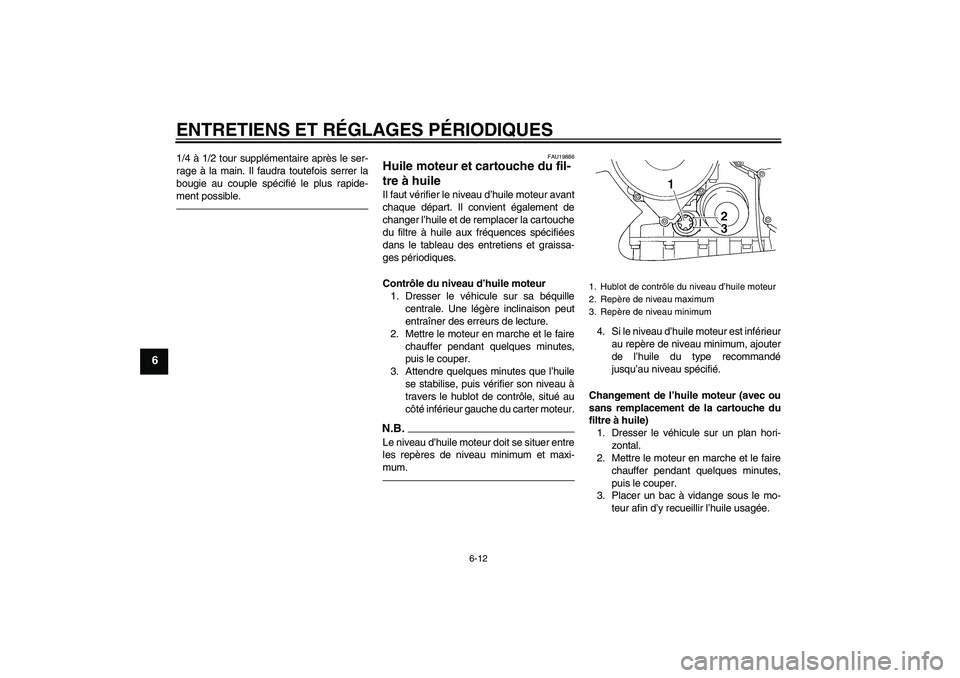

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU19886
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U1DAF0F0.book Page 12 Thursday, January 14, 2010 6:53 PM

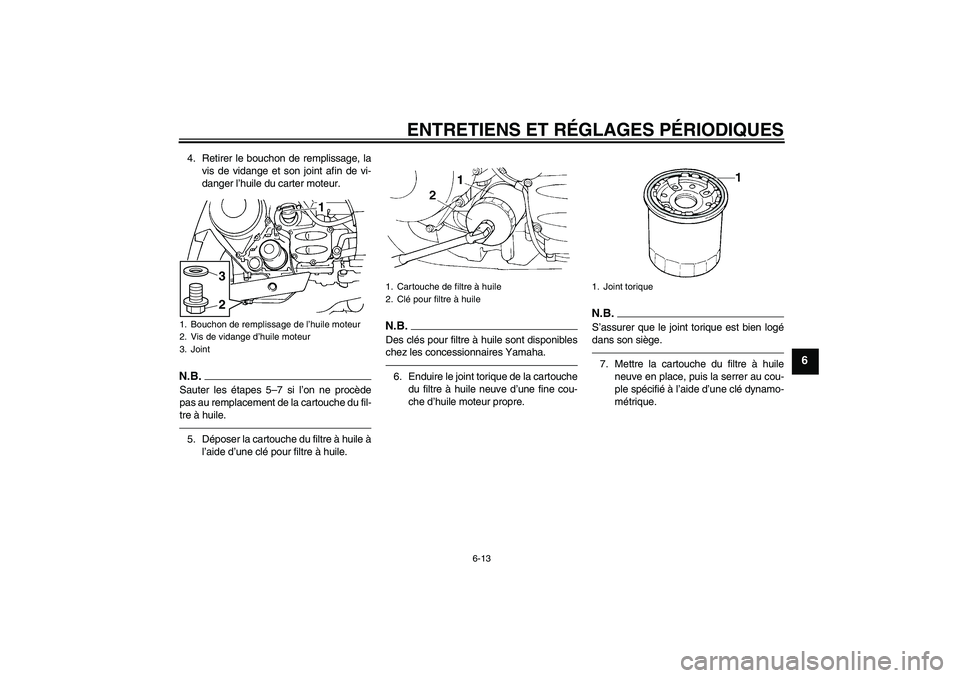

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié à l’aide d’une clé dynamo-
métrique.
1. Bouchon de remplissage de l’huile moteur
2. Vis de vidange d’huile moteur
3. Joint
1
2
3
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
U1DAF0F0.book Page 13 Thursday, January 14, 2010 6:53 PM

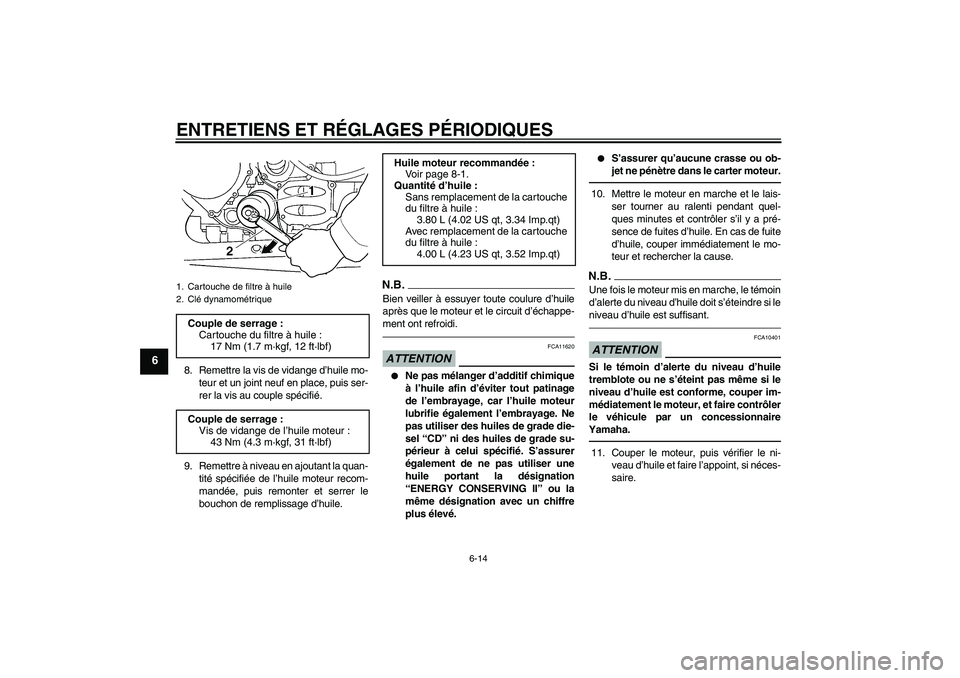

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si le
niveau d’huile est suffisant.ATTENTION
FCA10401
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
1. Cartouche de filtre à huile
2. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.00 L (4.23 US qt, 3.52 Imp.qt)
