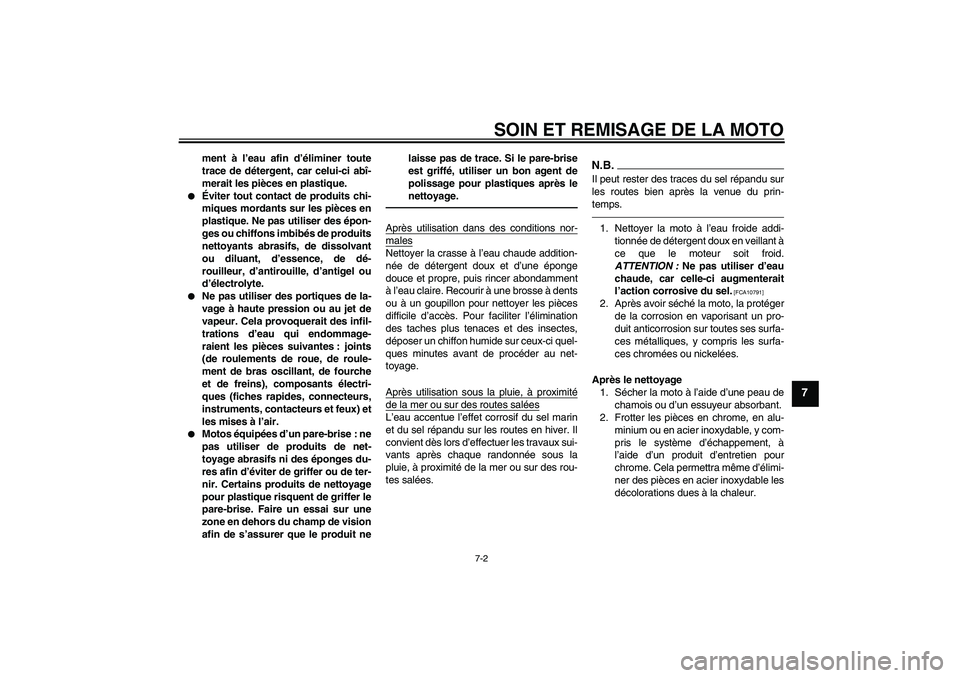

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les surfa-
ces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
U1DAF0F0.book Page 2 Thursday, January 14, 2010 6:53 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU26242
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM

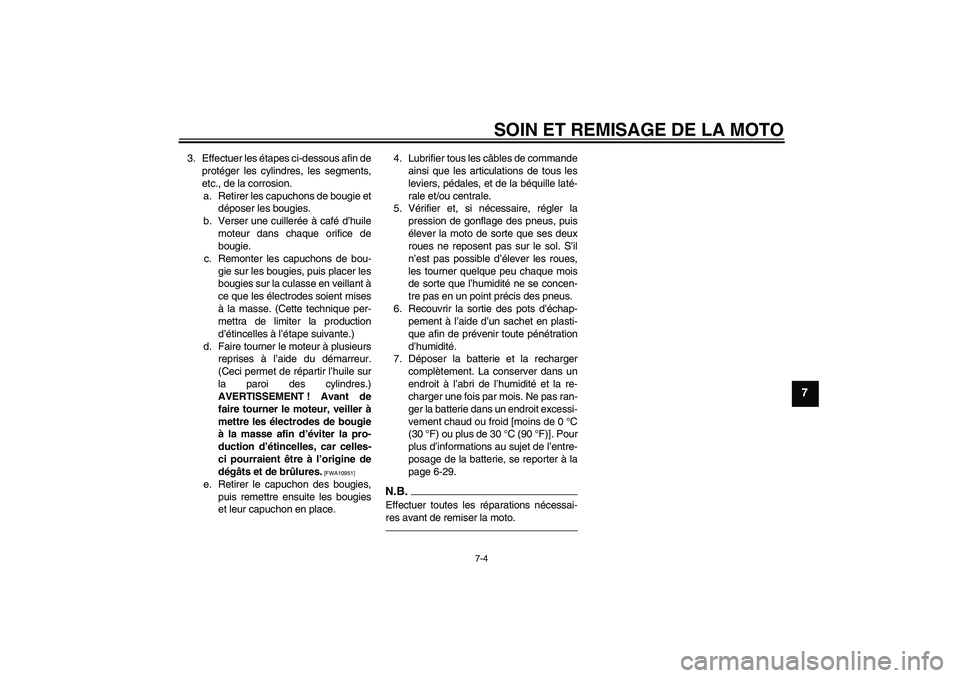

SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-29.
N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U1DAF0F0.book Page 4 Thursday, January 14, 2010 6:53 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1450 mm (57.1 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1545 mm (60.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Avec huile et carburant:
295 kg (650 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1298 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.00 L (4.23 US qt, 3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile de cardan
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
3P6D 20Bougie(s):Fabricant/modèle:
NGK/CR8E
Fabricant/modèle:
DENSO/U24ESR-N
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1DAF0F0.book Page 1 Thursday, January 14, 2010 6:53 PM

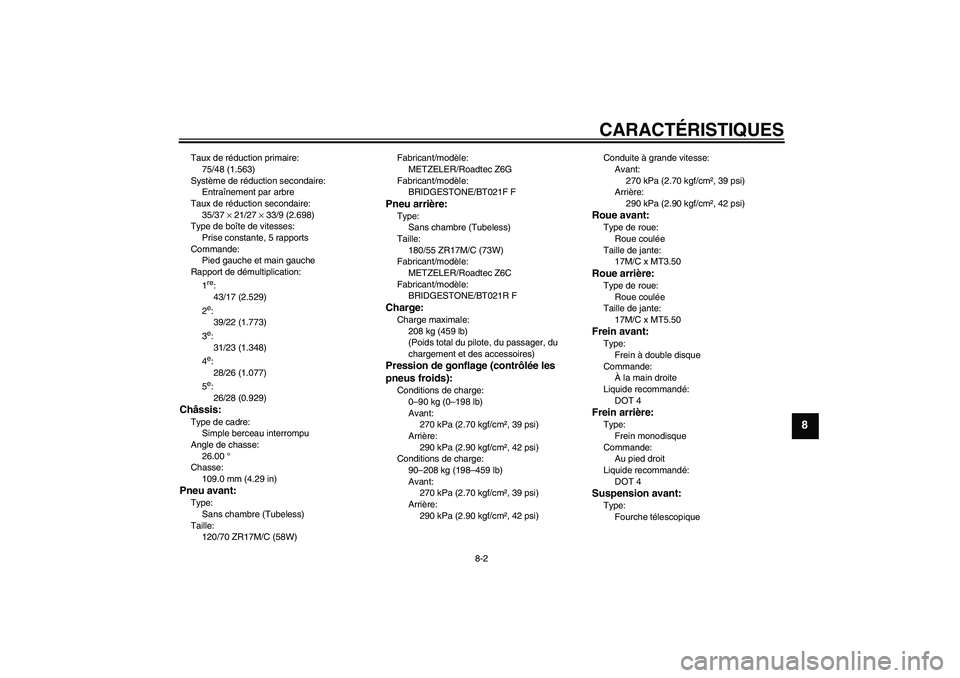

CARACTÉRISTIQUES
8-2
8
Taux de réduction primaire:
75/48 (1.563)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
35/37 × 21/27 × 33/9 (2.698)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Pied gauche et main gauche
Rapport de démultiplication:
1
re:
43/17 (2.529)
2e:
39/22 (1.773)
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)Fabricant/modèle:
METZELER/Roadtec Z6G
Fabricant/modèle:
BRIDGESTONE/BT021F F
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
METZELER/Roadtec Z6C
Fabricant/modèle:
BRIDGESTONE/BT021R FCharge:Charge maximale:
208 kg (459 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–208 kg (198–459 lb)
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Conduite à grande vitesse:
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
U1DAF0F0.book Page 2 Thursday, January 14, 2010 6:53 PM

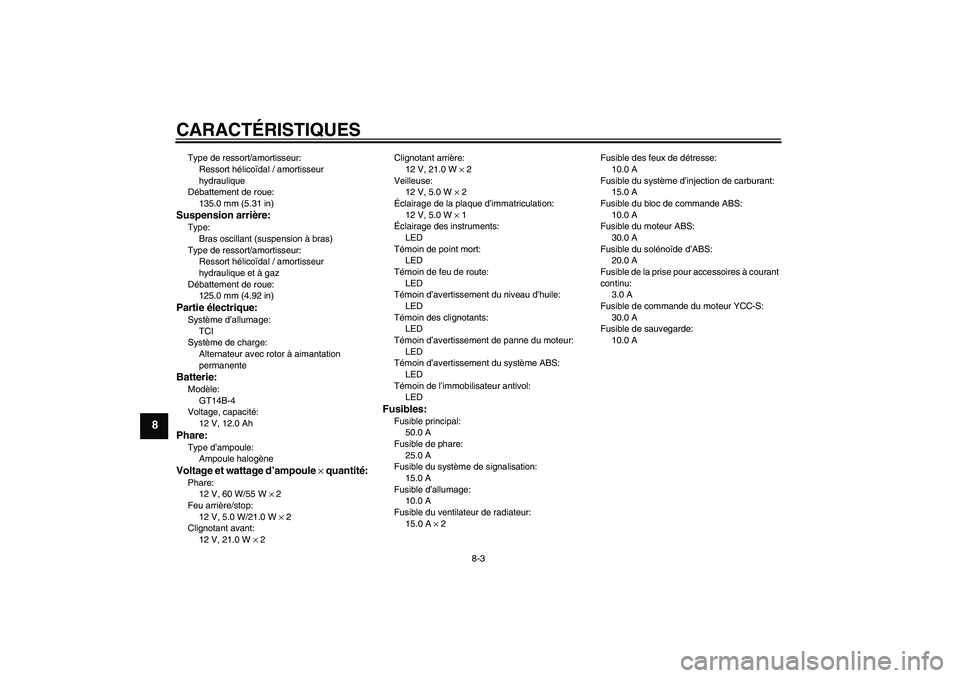

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
125.0 mm (4.92 in)Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de la prise pour accessoires à courant
continu:
3.0 A
Fusible de commande du moteur YCC-S:
30.0 A
Fusible de sauvegarde:
10.0 A
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM

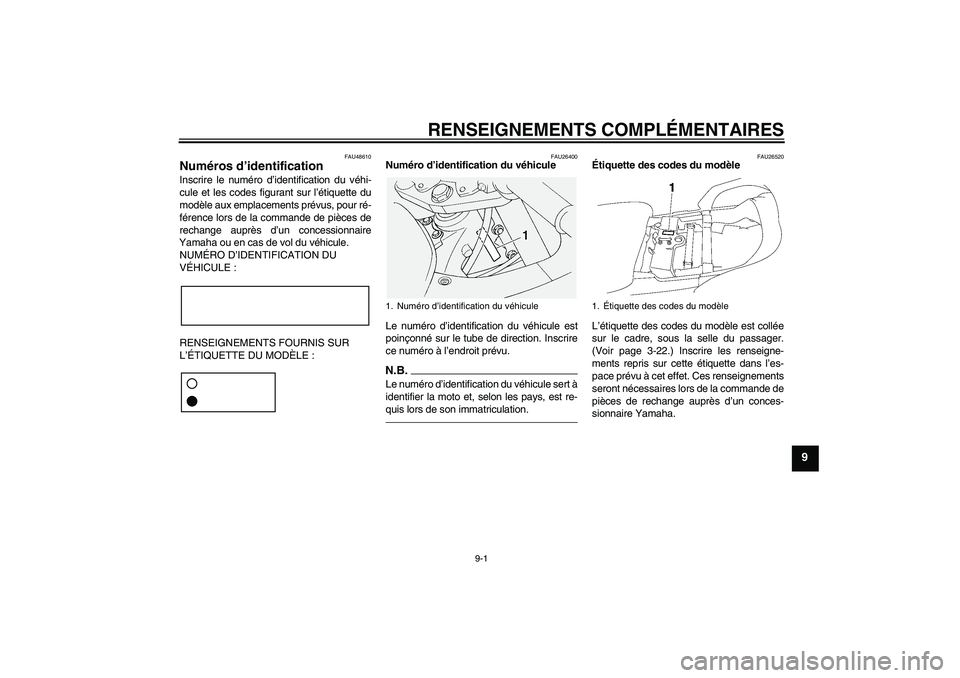

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48610
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26520
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-22.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U1DAF0F0.book Page 1 Thursday, January 14, 2010 6:53 PM

INDEXAABS, témoin ............................................ 3-6
Accessoires, connexion ........................ 3-36
Alarme antivol ....................................... 3-14
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-34
Ampoule de veilleuse ............................ 6-34
Avertisseur, contacteur ......................... 3-15BBatterie.................................................. 6-29
Béquille latérale .................................... 3-33
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-27
Boîte à accessoires............................... 3-27
Bougies, contrôle .................................. 6-11
Bouton de commande du sélecteur au
guidon ................................................. 3-16
Bras oscillant, lubrification des pivots ... 6-27CCâble des gaz, contrôle du jeu ............. 6-18
Câbles, contrôle et lubrification ............. 6-25
Caches, dépose et repose ...................... 6-8
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-20
Carburant, économies............................. 5-3
Carénages, ouverture et fermeture ....... 3-28
Clignotant avant .................................... 6-33
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-33
Clignotants, contacteur ......................... 3-15
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-31
Combinés de contacteurs ..................... 3-14Compartiment de rangement ................ 3-26
Compte-tours .......................................... 3-7
Compteur de vitesse............................... 3-7
Compteurs, écran multifonction .............. 3-7
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-15
Coupe-circuit d’allumage ...................... 3-34
Coupe-circuit du moteur ....................... 3-15
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-15
Dépannage, schémas de diagnostic .... 6-36
Direction, contrôle................................. 6-29
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-21EEmbrayage YCC-S ............................... 6-22
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-2
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1FFaisceau des phares, réglage .............. 3-27
Feu stop, contacteurs ........................... 6-22
Feux de détresse, contacteur ............... 3-16
Filtre à air, élément ............................... 6-18
Fourche, contrôle.................................. 6-28
Fourche, réglage .................................. 3-29
Frein, contrôle de la garde du levier ..... 6-22
Frein, levier ........................................... 3-18
Frein, pédale......................................... 3-18
Frein, système ABS .............................. 3-18
Fusibles, remplacement ....................... 6-31
GGuidon, réglage de la position .............. 3-28HHuile de couple conique arrière ............ 6-15
Huile moteur et cartouche du filtre ........ 6-12
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-15JJeu des soupapes ................................. 6-19LLevier de frein, contrôle et
lubrification.......................................... 6-26
Liquide de frein et d’embrayage
YCC-S, changement ........................... 6-25
Liquide de frein et d’embrayage
YCC-S, contrôle du niveau ................. 6-23
Liquide de refroidissement .................... 6-16NNuméros d’identification .......................... 9-1PPannes, diagnostic ................................ 6-35
Pare-brise, contacteur de réglage de
position ............................................... 3-15
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-26
Phare, ampoule ..................................... 6-32
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-23
Pneus .................................................... 6-19
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-25
U1DAF0F0.book Page 1 Thursday, January 14, 2010 6:53 PM
