CONSIGNES DE SÉCURITÉ
1-2
1
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.


La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.


Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.


Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.


Toujours porter un casque homolo-
gué.


Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.


Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.


Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.


Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.


Les consignes ci-dessus s’adressent
également au passager.Éviter un empoisonnement au mo-
noxyde de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.


Ne pas faire tourner un moteur à l’inté-
rieur. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide
de ventilateurs ou en ouvrant portes et
fenêtres, le monoxyde de carbone
peut atteindre rapidement des concen-
trations dangereuses.
U1DAF0F0.book Page 2 Thursday, January 14, 2010 6:53 PM

COMMANDES ET INSTRUMENTS
3-5
3
FAU40518
Indicateurs panne moteur“”/YCC-S
“SHIFT” et témoin d’alerte
Indicateur panne moteur“” et témoind’alerteCet indicateur s’affiche et le témoin d’alerte
s’allume ou clignote lorsqu’un problème est
détecté dans le circuit électrique contrôlant
le moteur. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. (Les explications au sujet du sys-
tème embarqué de diagnostic de pannes se
trouvent à la page 3-13.)Indicateur YCC-S “SHIFT” et témoin
d’alerteCet indicateur s’affiche et le témoin d’alerte
s’allume en cas de défaillance du système
YCC-S. Dans ce cas :

Le YCC-S est désactivé et il est impos-
sible de changer de rapport.


L’embrayage pourrait ne pas se déso-
lidariser, ce qui pourrait provoquer des
soubresauts au moment de l’arrêt.
Arrêter le véhicule dès que possible et le
stationner à l’abri de la circulation. Faire
contrôler le système YCC-S par un conces-
sionnaire Yamaha.
N.B.Afin de pouvoir déplacer le véhicule après
son arrêt lorsque le passage des vitesses
est impossible à effectuer à l’aide du sélec-
teur au guidon ou du sélecteur au pied, pro-
céder comme suit :
Dresser le véhicule sur sa béquille centrale,
puis tout en faisant tourner la roue arrière,
repousser le pivot et la tige du sélecteur au
pied vers l’avant jusqu’à ce que la boîte de
vitesse soit au point mort.Contrôler le bon fonctionnement du circuit
électrique des indicateurs et du témoin
d’alerte en tournant la clé sur “ON”. Les in-
dicateurs et le témoin d’alerte devraient s’al-
lumer pendant quelques secondes, puis
s’éteindre.
1. Indicateur panne moteur“” et témoin
d’alerte
1. Indicateur YCC-S “SHIFT” et témoin d’alerte
1. Pivot de tige de sélecteur au pied
2. Tige de sélecteur au pied
U1DAF0F0.book Page 5 Thursday, January 14, 2010 6:53 PM

COMMANDES ET INSTRUMENTS
3-21
3
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13320
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU39451
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.


S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer. Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal, 1.21 Imp.gal)
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
U1DAF0F0.book Page 21 Thursday, January 14, 2010 6:53 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
La sélection des rapports peut être effec-
tuée avec le sélecteur au pied ou le sélec-
teur au guidon. Le mode de changement de
vitesse manuel doit être activé à l’aide du
bouton de commande avant que le sélec-
teur au guidon puisse être utilisé. Le fonc-
tionnement du sélecteur au pied est expli-
qué à la page 3-17, et celui du sélecteur au
guidon aux pages 3-16 et 3-17.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer à plu-
sieurs reprises le sélecteur au pied, ou
pousser à plusieurs reprises le côté“ ” du
sélecteur au guidon, jusqu’à ce que le té-
moin du point mort s’allume.ATTENTION
FCA15530


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer le véhi-
cule sur de longues distances,
même lorsque la boîte de vitesses
est au point mort. En effet, son
graissage ne s’effectue correcte-
ment que lorsque le moteur tourne.
Un graissage insuffisant risque
d’endommager la boîte de vitesses.


Toujours lâcher complètement les
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
passage en force des vitesses.
N.B.

Le passage du point mort à la pre-
mière vitesse est impossible à un ré-
gime moteur supérieur à 1300 tr/mn
environ et lorsque la béquille latérale
est déployée.


Le passage à la vitesse supérieure est
impossible lorsque le régime moteur
est trop bas.


Le passage à la vitesse inférieure est
impossible lorsque le régime moteur
est trop élevé.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.


Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17123
0–1000 km (0–600 mi)
Éviter de faire tourner le moteur à plus de
4500 tr/mn de façon prolongée.
ATTENTION : Changer l’huile moteur et
l’huile de couple conique et remplacer
l’élément ou la cartouche du filtre à huile
après 1000 km (600 mi) d’utilisation.[FCA10332]1000–1600 km (600–1000 mi)
Éviter de faire tourner le moteur à plus de
5400 tr/mn de façon prolongée.1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10310


Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.


Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
FAU40582
Stationnement Pour stationner le véhicule, couper le mo-
teur en tournant la clé de contact sur “OFF”,
puis retirer cette dernière.N.B.Lorsque la clé de contact est tournée sur
“OFF” et qu’une vitesse est engagée, la
roue arrière est immobilisée.
AVERTISSEMENT
FWA14522


Toujours couper le moteur à l’aide
de la clé de contact. En cas de re-
cours au coupe-circuit du moteur
en cas d’urgence, bien veiller à ac-
tionner le frein avant ou arrière
avant de couper le contact. En effet,
l’embrayage se débraye automati-
quement quelques secondes après
que le moteur est coupé, et la roue
arrière tournera librement.


Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.
U1DAF0F0.book Page 4 Thursday, January 14, 2010 6:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
18*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
19*Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de
savon au lithium.√√
20 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
21Cartouche du filtre
à huile moteurRemplacer.√√√
22*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
23Huile de couple co-
nique arrièreContrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.
Changer.√√√√√
24*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
25Pièces mobiles et
câblesLubrifier.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1DAF0F0.book Page 6 Thursday, January 14, 2010 6:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU19886
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
U1DAF0F0.book Page 12 Thursday, January 14, 2010 6:53 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

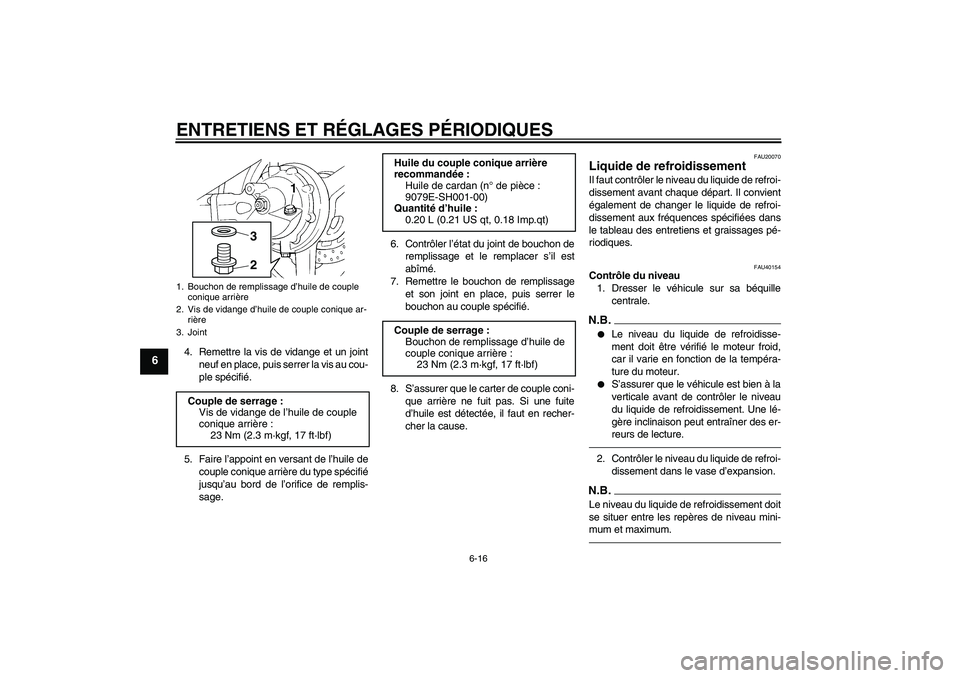

6-16
6
4. Remettre la vis de vidange et un joint
neuf en place, puis serrer la vis au cou-
ple spécifié.
5. Faire l’appoint en versant de l’huile de
couple conique arrière du type spécifié
jusqu’au bord de l’orifice de remplis-
sage.6. Contrôler l’état du joint de bouchon de
remplissage et le remplacer s’il est
abîmé.
7. Remettre le bouchon de remplissage
et son joint en place, puis serrer le
bouchon au couple spécifié.
8. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40154
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
1. Bouchon de remplissage d’huile de couple
conique arrière
2. Vis de vidange d’huile de couple conique ar-
rière
3. JointCouple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
11
2
3
Huile du couple conique arrière
recommandée:
Huile de cardan (n° de pièce :
9079E-SH001-00)
Quantité d’huile :
0.20 L (0.21 US qt, 0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1DAF0F0.book Page 16 Thursday, January 14, 2010 6:53 PM
