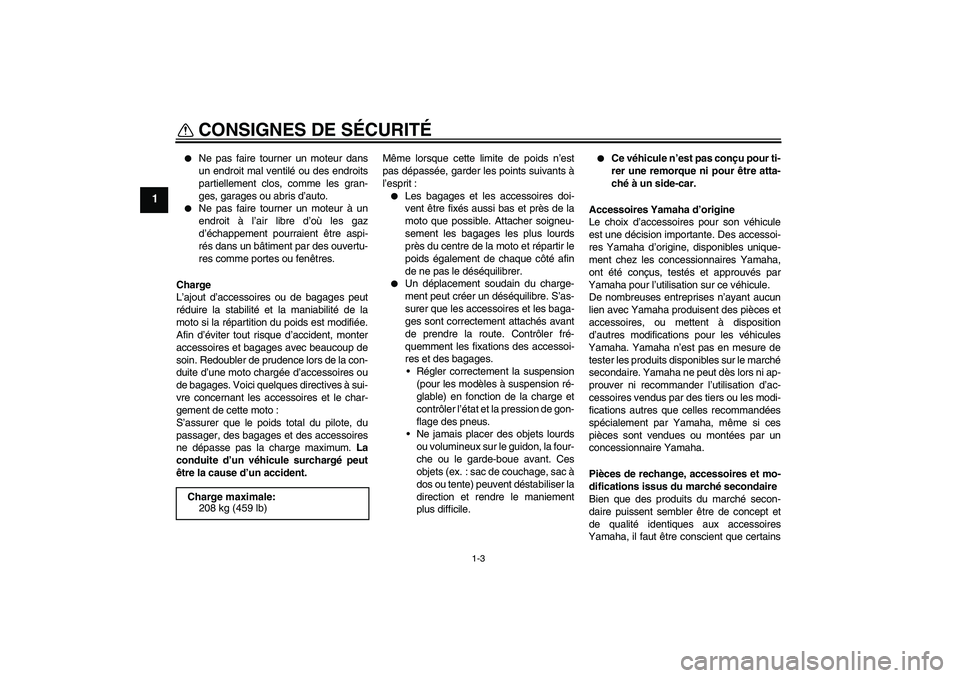

CONSIGNES DE SÉCURITÉ
1-3
1


Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.


Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’une moto chargée d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas le déséquilibrer.


Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets (ex. : sac de couchage, sac à
dos ou tente) peuvent déstabiliser la
direction et rendre le maniement
plus difficile.


Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être atta-
ché à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains Charge maximale:
208 kg (459 lb)
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM

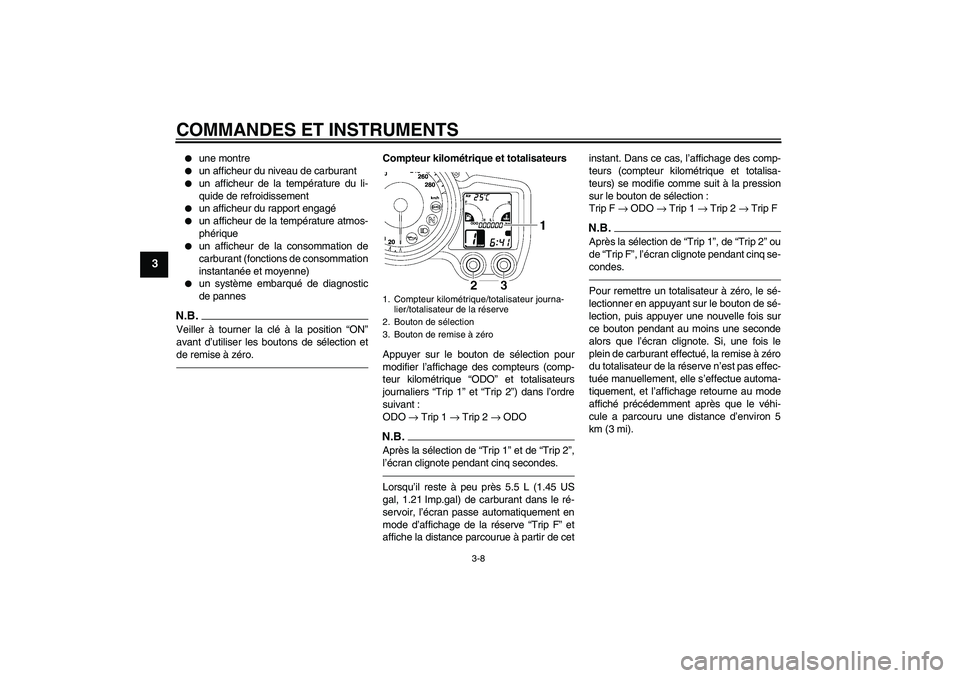

COMMANDES ET INSTRUMENTS
3-8
3


une montre


un afficheur du niveau de carburant


un afficheur de la température du li-
quide de refroidissement


un afficheur du rapport engagé


un afficheur de la température atmos-
phérique


un afficheur de la consommation de
carburant (fonctions de consommation
instantanée et moyenne)


un système embarqué de diagnostic
de pannes
N.B.Veiller à tourner la clé à la position “ON”
avant d’utiliser les boutons de sélection et
de remise à zéro.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection pour
modifier l’affichage des compteurs (comp-
teur kilométrique “ODO” et totalisateurs
journaliers “Trip 1” et “Trip 2”) dans l’ordre
suivant :
ODO → Trip 1 → Trip 2 → ODON.B.Après la sélection de “Trip 1” et de “Trip 2”,
l’écran clignote pendant cinq secondes.Lorsqu’il reste à peu près 5.5 L (1.45 US
gal, 1.21 Imp.gal) de carburant dans le ré-
servoir, l’écran passe automatiquement en
mode d’affichage de la réserve “Trip F” et
affiche la distance parcourue à partir de cetinstant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs) se modifie comme suit à la pression
sur le bouton de sélection :
Trip F → ODO → Trip 1 → Trip 2 → Trip F
N.B.Après la sélection de “Trip 1”, de “Trip 2” ou
de “Trip F”, l’écran clignote pendant cinq se-
condes.Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection, puis appuyer une nouvelle fois sur
ce bouton pendant au moins une seconde
alors que l’écran clignote. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement, et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve
2. Bouton de sélection
3. Bouton de remise à zéro
U1DAF0F0.book Page 8 Thursday, January 14, 2010 6:53 PM

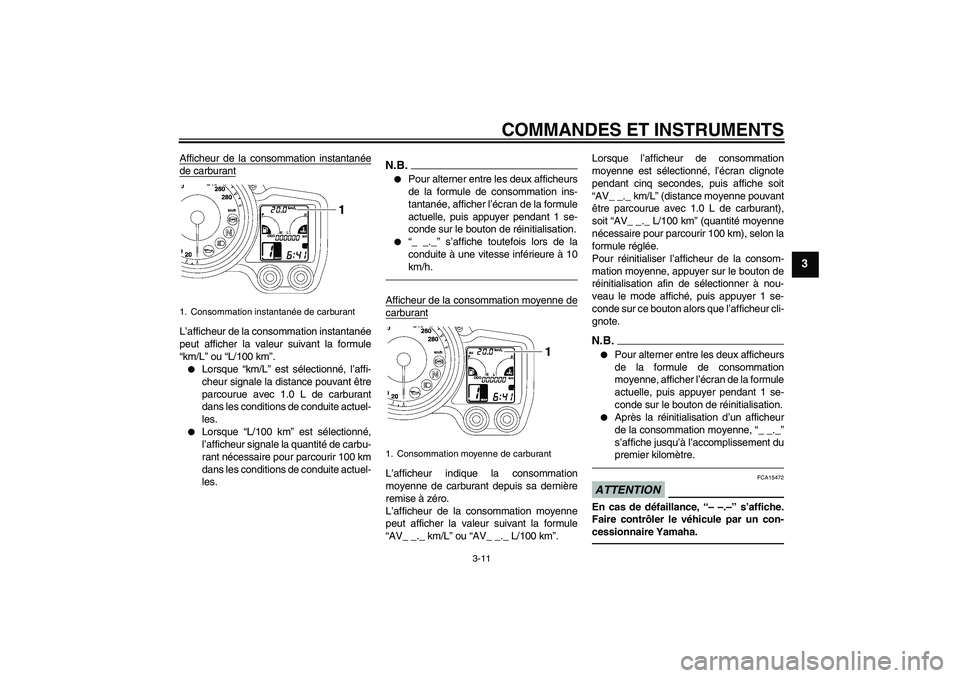

COMMANDES ET INSTRUMENTS
3-11
3
Afficheur de la consommation instantanéede carburantL’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km”.

Lorsque “km/L” est sélectionné, l’affi-
cheur signale la distance pouvant être
parcourue avec 1.0 L de carburant
dans les conditions de conduite actuel-
les.


Lorsque “L/100 km” est sélectionné,
l’afficheur signale la quantité de carbu-
rant nécessaire pour parcourir 100 km
dans les conditions de conduite actuel-
les.
N.B.

Pour alterner entre les deux afficheurs
de la formule de consommation ins-
tantanée, afficher l’écran de la formule
actuelle, puis appuyer pendant 1 se-
conde sur le bouton de réinitialisation.


“_ _._” s’affiche toutefois lors de la
conduite à une vitesse inférieure à 10
km/h.
Afficheur de la consommation moyenne decarburantL’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule
“AV_ _._ km/L” ou “AV_ _._ L/100 km”.Lorsque l’afficheur de consommation
moyenne est sélectionné, l’écran clignote
pendant cinq secondes, puis affiche soit
“AV_ _._ km/L” (distance moyenne pouvant
être parcourue avec 1.0 L de carburant),
soit “AV_ _._ L/100 km” (quantité moyenne
nécessaire pour parcourir 100 km), selon la
formule réglée.
Pour réinitialiser l’afficheur de la consom-
mation moyenne, appuyer sur le bouton de
réinitialisation afin de sélectionner à nou-
veau le mode affiché, puis appuyer 1 se-
conde sur ce bouton alors que l’afficheur cli-
gnote.
N.B.

Pour alterner entre les deux afficheurs
de la formule de consommation
moyenne, afficher l’écran de la formule
actuelle, puis appuyer pendant 1 se-
conde sur le bouton de réinitialisation.


Après la réinitialisation d’un afficheur
de la consommation moyenne, “_ _._”
s’affiche jusqu’à l’accomplissement du
premier kilomètre.
ATTENTION
FCA15472
En cas de défaillance, “– –.–” s’affiche.
Faire contrôler le véhicule par un con-
cessionnaire Yamaha.
1. Consommation instantanée de carburant
1. Consommation moyenne de carburant
U1DAF0F0.book Page 11 Thursday, January 14, 2010 6:53 PM

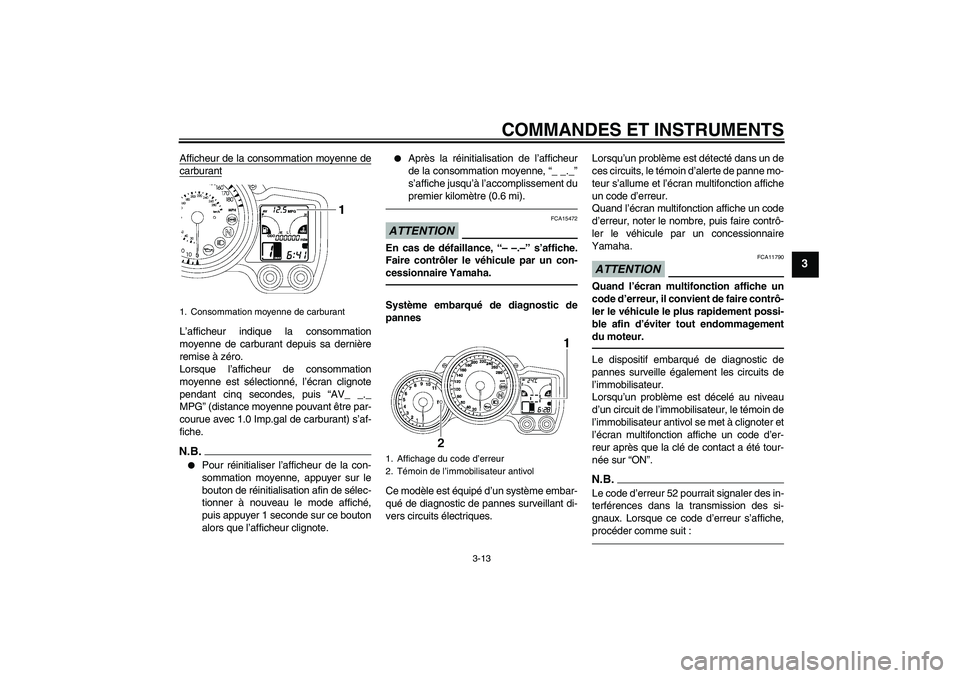

COMMANDES ET INSTRUMENTS
3-13
3
Afficheur de la consommation moyenne decarburantL’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
Lorsque l’afficheur de consommation
moyenne est sélectionné, l’écran clignote
pendant cinq secondes, puis “AV_ _._
MPG” (distance moyenne pouvant être par-
courue avec 1.0 Imp.gal de carburant) s’af-
fiche.N.B.

Pour réinitialiser l’afficheur de la con-
sommation moyenne, appuyer sur le
bouton de réinitialisation afin de sélec-
tionner à nouveau le mode affiché,
puis appuyer 1 seconde sur ce bouton
alors que l’afficheur clignote.


Après la réinitialisation de l’afficheur
de la consommation moyenne, “_ _._”
s’affiche jusqu’à l’accomplissement du
premier kilomètre (0.6 mi).
ATTENTION
FCA15472
En cas de défaillance, “– –.–” s’affiche.
Faire contrôler le véhicule par un con-
cessionnaire Yamaha.Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran multifonction affiche
un code d’erreur.
Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
ATTENTION
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire contrô-
ler le véhicule le plus rapidement possi-
ble afin d’éviter tout endommagement
du moteur.Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin de
l’immobilisateur antivol se met à clignoter et
l’écran multifonction affiche un code d’er-
reur après que la clé de contact a été tour-
née sur “ON”.N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit :
1. Consommation moyenne de carburant
1. Affichage du code d’erreur
2. Témoin de l’immobilisateur antivol
U1DAF0F0.book Page 13 Thursday, January 14, 2010 6:53 PM

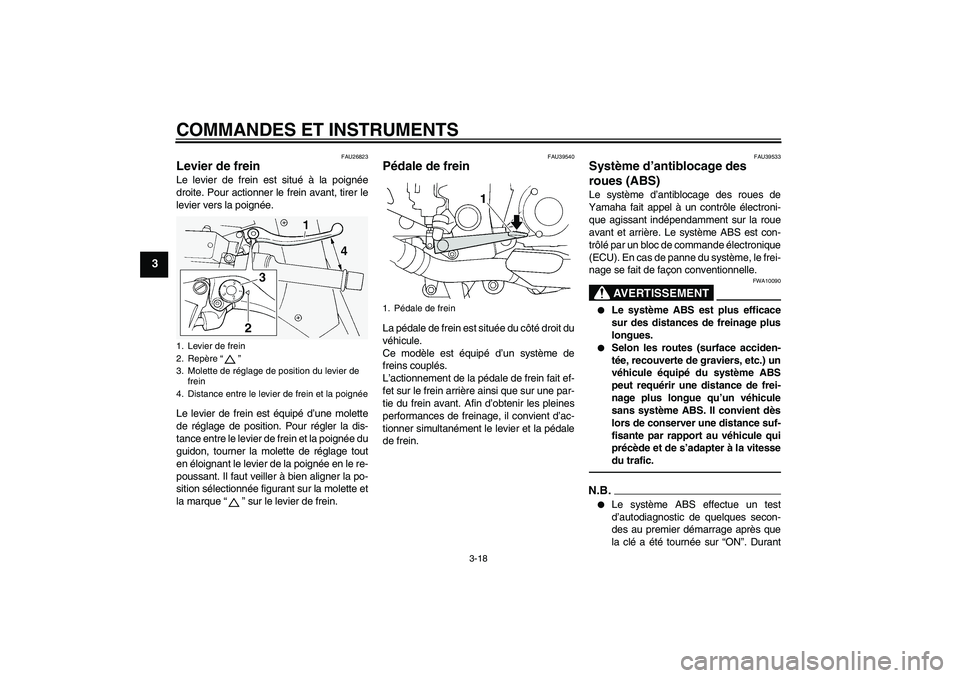

COMMANDES ET INSTRUMENTS
3-18
3
FAU26823
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque“” sur le levier de frein.
FAU39540
Pédale de frein La pédale de frein est située du côté droit du
véhicule.
Ce modèle est équipé d’un système de
freins couplés.
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.
FAU39533
Système d’antiblocage des
roues (ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.

Le système ABS effectue un test
d’autodiagnostic de quelques secon-
des au premier démarrage après que
la clé a été tournée sur “ON”. Durant
1. Levier de frein
2. Repère“”
3. Molette de réglage de position du levier de
frein
4. Distance entre le levier de frein et la poignée
1. Pédale de frein
U1DAF0F0.book Page 18 Thursday, January 14, 2010 6:53 PM

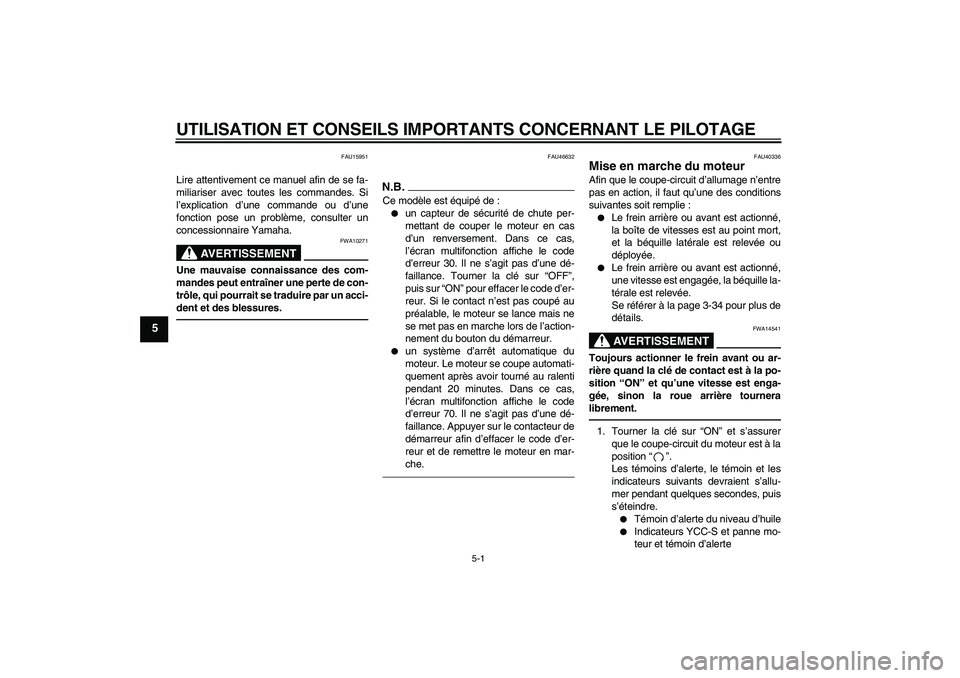

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU46632
N.B.Ce modèle est équipé de :

un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”,
puis sur “ON” pour effacer le code d’er-
reur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du bouton du démarreur.


un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 70. Il ne s’agit pas d’une dé-
faillance. Appuyer sur le contacteur de
démarreur afin d’effacer le code d’er-
reur et de remettre le moteur en mar-
che.
FAU40336
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

Le frein arrière ou avant est actionné,
la boîte de vitesses est au point mort,
et la béquille latérale est relevée ou
déployée.


Le frein arrière ou avant est actionné,
une vitesse est engagée, la béquille la-
térale est relevée.
Se référer à la page 3-34 pour plus de
détails.AVERTISSEMENT
FWA14541
Toujours actionner le frein avant ou ar-
rière quand la clé de contact est à la po-
sition “ON” et qu’une vitesse est enga-
gée, sinon la roue arrière tournera
librement.1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Les témoins d’alerte, le témoin et les
indicateurs suivants devraient s’allu-
mer pendant quelques secondes, puis
s’éteindre.


Témoin d’alerte du niveau d’huile


Indicateurs YCC-S et panne mo-
teur et témoin d’alerte
U1DAF0F0.book Page 1 Thursday, January 14, 2010 6:53 PM

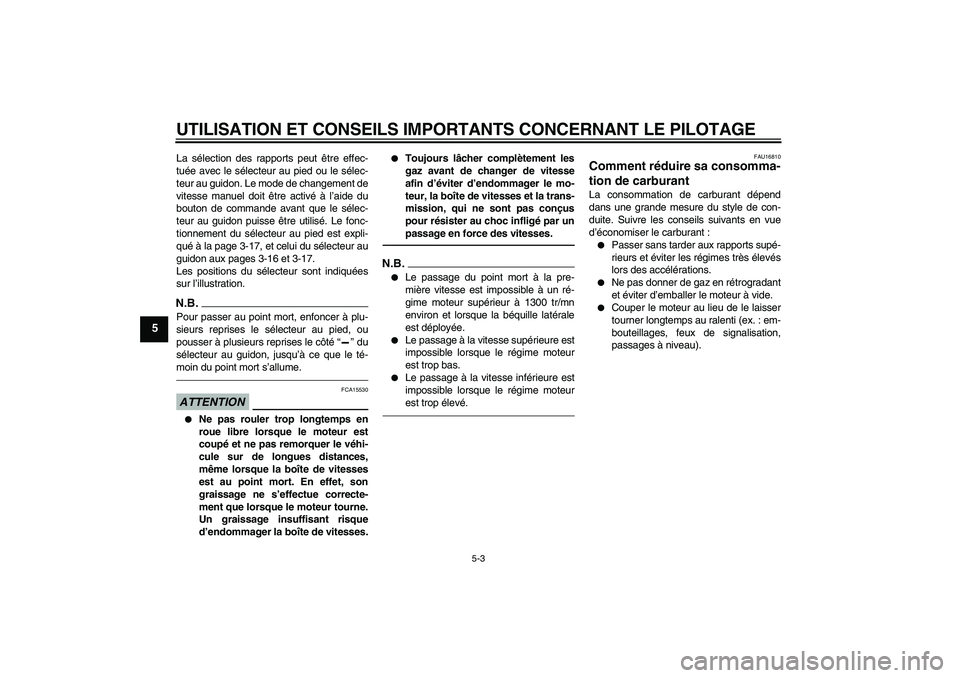

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
La sélection des rapports peut être effec-
tuée avec le sélecteur au pied ou le sélec-
teur au guidon. Le mode de changement de
vitesse manuel doit être activé à l’aide du
bouton de commande avant que le sélec-
teur au guidon puisse être utilisé. Le fonc-
tionnement du sélecteur au pied est expli-
qué à la page 3-17, et celui du sélecteur au
guidon aux pages 3-16 et 3-17.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer à plu-
sieurs reprises le sélecteur au pied, ou
pousser à plusieurs reprises le côté“ ” du
sélecteur au guidon, jusqu’à ce que le té-
moin du point mort s’allume.ATTENTION
FCA15530


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer le véhi-
cule sur de longues distances,
même lorsque la boîte de vitesses
est au point mort. En effet, son
graissage ne s’effectue correcte-
ment que lorsque le moteur tourne.
Un graissage insuffisant risque
d’endommager la boîte de vitesses.


Toujours lâcher complètement les
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
passage en force des vitesses.
N.B.

Le passage du point mort à la pre-
mière vitesse est impossible à un ré-
gime moteur supérieur à 1300 tr/mn
environ et lorsque la béquille latérale
est déployée.


Le passage à la vitesse supérieure est
impossible lorsque le régime moteur
est trop bas.


Le passage à la vitesse inférieure est
impossible lorsque le régime moteur
est trop élevé.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.


Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM

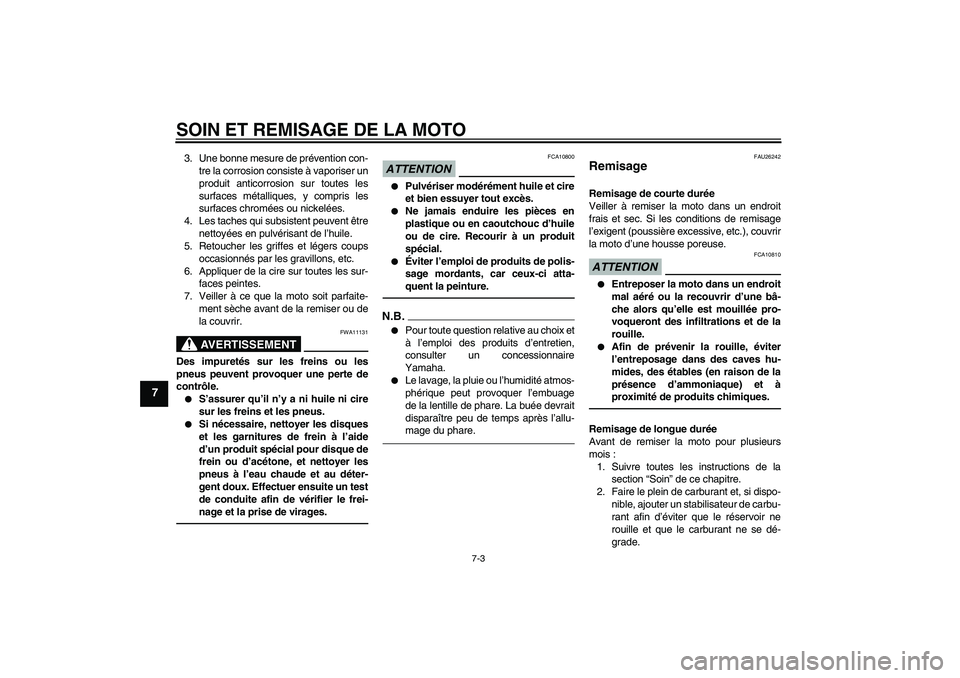

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU26242
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U1DAF0F0.book Page 3 Thursday, January 14, 2010 6:53 PM
