2010 YAMAHA FJR1300AS Betriebsanleitungen (in German)

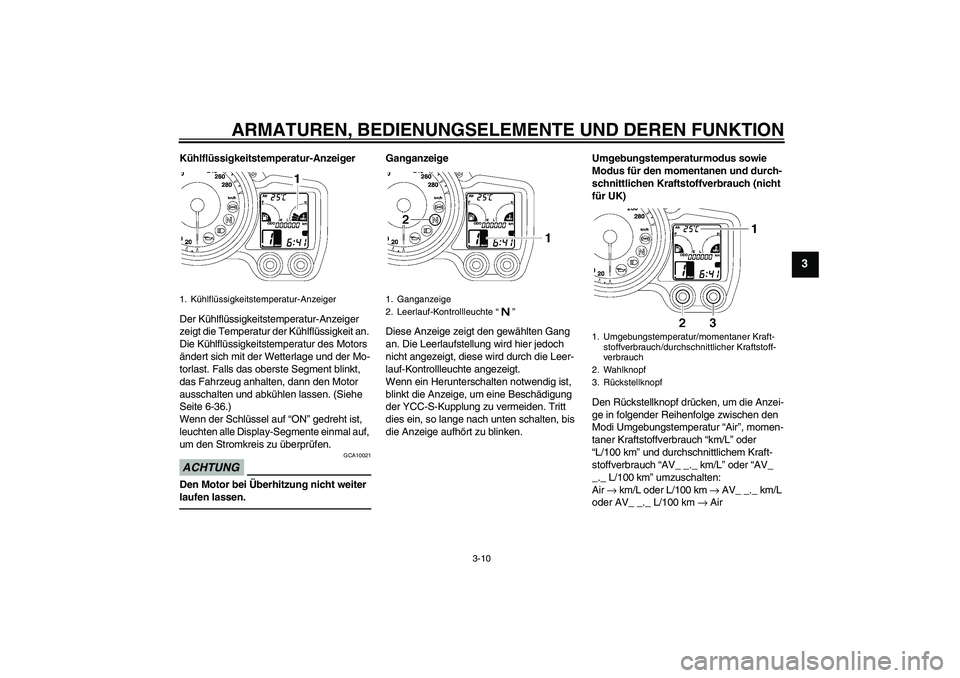

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Kühlflüssigkeitstemperatur-Anzeiger
Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Falls das oberste Segment blinkt,
das Fahrzeug anhalten, dann den Motor
ausschalten und abkühlen lassen. (Siehe
Seite 6-36.)
Wenn der Schlüssel auf “ON” gedreht ist,
leuchten alle Display-Segmente einmal auf,
um den Stromkreis zu überprüfen.ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird hier jedoch
nicht angezeigt, diese wird durch die Leer-
lauf-Kontrollleuchte angezeigt.
Wenn ein Herunterschalten notwendig ist,
blinkt die Anzeige, um eine Beschädigung
der YCC-S-Kupplung zu vermeiden. Tritt
dies ein, so lange nach unten schalten, bis
die Anzeige aufhört zu blinken.Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nicht
für UK)
Den Rückstellknopf drücken, um die Anzei-
ge in folgender Reihenfolge zwischen den
Modi Umgebungstemperatur “Air”, momen-
taner Kraftstoffverbrauch “km/L” oder
“L/100 km” und durchschnittlichem Kraft-
stoffverbrauch “AV_ _._ km/L” oder “AV_
_._ L/100 km” umzuschalten:
Air → km/L oder L/100 km → AV_ _._ km/L
oder AV_ _._ L/100 km → Air
1. Kühlflüssigkeitstemperatur-Anzeiger
1. Ganganzeige
2. Leerlauf-Kontrollleuchte“”
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2. Wahlknopf
3. Rückstellknopf
U1DAG0G0.book Page 10 Thursday, January 14, 2010 7:16 PM

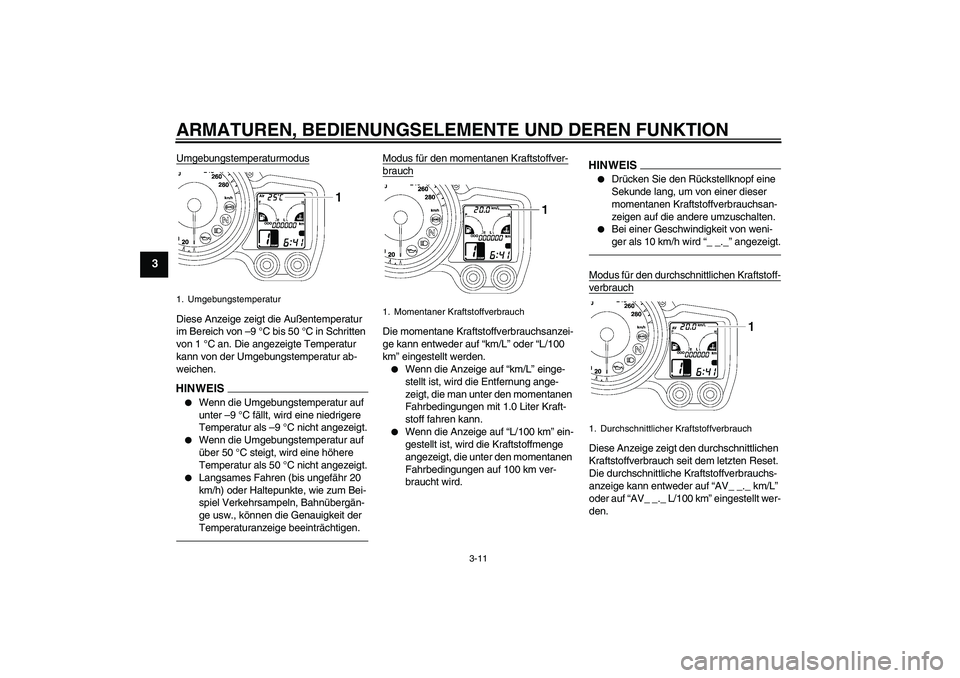

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
UmgebungstemperaturmodusDiese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEI
S


Wenn die Umgebungstemperatur auf
unter –9 °C fällt, wird eine niedrigere
Temperatur als –9 °C nicht angezeigt.


Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht angezeigt.


Langsames Fahren (bis ungefähr 20
km/h) oder Haltepunkte, wie zum Bei-
spiel Verkehrsampeln, Bahnübergän-
ge usw., können die Genauigkeit der
Temperaturanzeige beeinträchtigen.
Modus für den momentanen Kraftstoffver-brauchDie momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L” oder “L/100
km” eingestellt werden.

Wenn die Anzeige auf “km/L” einge-
stellt ist, wird die Entfernung ange-
zeigt, die man unter den momentanen
Fahrbedingungen mit 1.0 Liter Kraft-
stoff fahren kann.


Wenn die Anzeige auf “L/100 km” ein-
gestellt ist, wird die Kraftstoffmenge
angezeigt, die unter den momentanen
Fahrbedingungen auf 100 km ver-
braucht wird.
HINWEIS

Drücken Sie den Rückstellknopf eine
Sekunde lang, um von einer dieser
momentanen Kraftstoffverbrauchsan-
zeigen auf die andere umzuschalten.


Bei einer Geschwindigkeit von weni-
ger als 10 km/h wird “_ _._” angezeigt.
Modus für den durchschnittlichen Kraftstoff-verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AV_ _._ km/L”
oder auf “AV_ _._ L/100 km” eingestellt wer-
den.
1. Umgebungstemperatur
1. Momentaner Kraftstoffverbrauch
1. Durchschnittlicher Kraftstoffverbrauch
U1DAG0G0.book Page 11 Thursday, January 14, 2010 7:16 PM

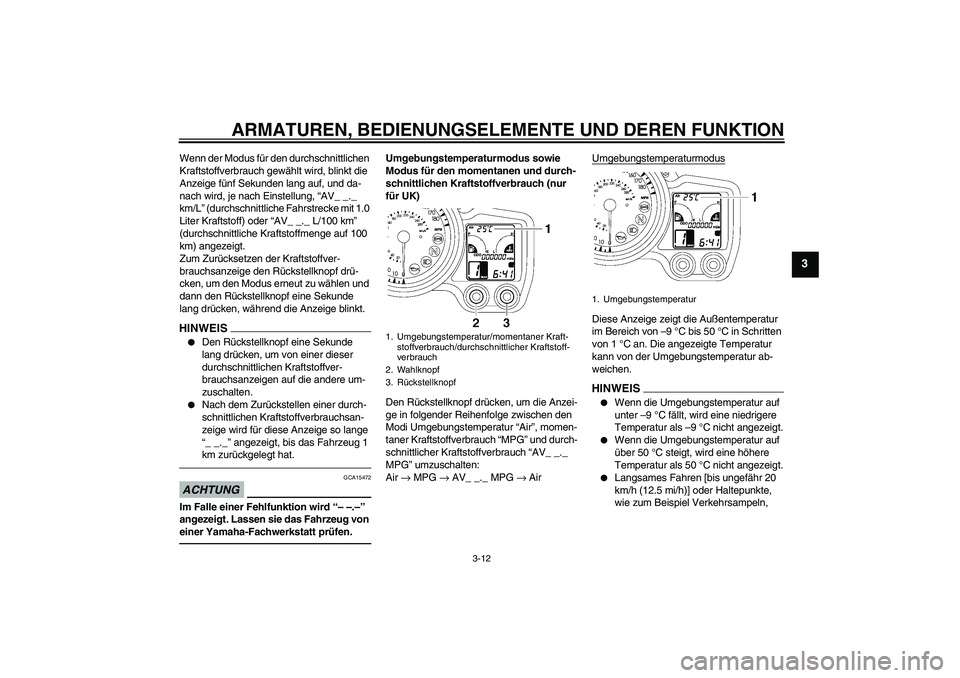

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang auf, und da-
nach wird, je nach Einstellung, “AV_ _._
km/L” (durchschnittliche Fahrstrecke mit 1.0
Liter Kraftstoff) oder “AV_ _._ L/100 km”
(durchschnittliche Kraftstoffmenge auf 100
km) angezeigt.
Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf drü-
cken, um den Modus erneut zu wählen und
dann den Rückstellknopf eine Sekunde
lang drücken, während die Anzeige blinkt.HINWEIS

Den Rückstellknopf eine Sekunde
lang drücken, um von einer dieser
durchschnittlichen Kraftstoffver-
brauchsanzeigen auf die andere um-
zuschalten.


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1
km zurückgelegt hat.
ACHTUNG
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nur
für UK)
Den Rückstellknopf drücken, um die Anzei-
ge in folgender Reihenfolge zwischen den
Modi Umgebungstemperatur “Air”, momen-
taner Kraftstoffverbrauch “MPG” und durch-
schnittlicher Kraftstoffverbrauch “AV_ _._
MPG” umzuschalten:
Air → MPG → AV_ _._ MPG → AirUmgebungstemperaturmodus
Diese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEI
S


Wenn die Umgebungstemperatur auf
unter –9 °C fällt, wird eine niedrigere
Temperatur als –9 °C nicht angezeigt.


Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht angezeigt.


Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2. Wahlknopf
3. Rückstellknopf
1. Umgebungstemperatur
U1DAG0G0.book Page 12 Thursday, January 14, 2010 7:16 PM

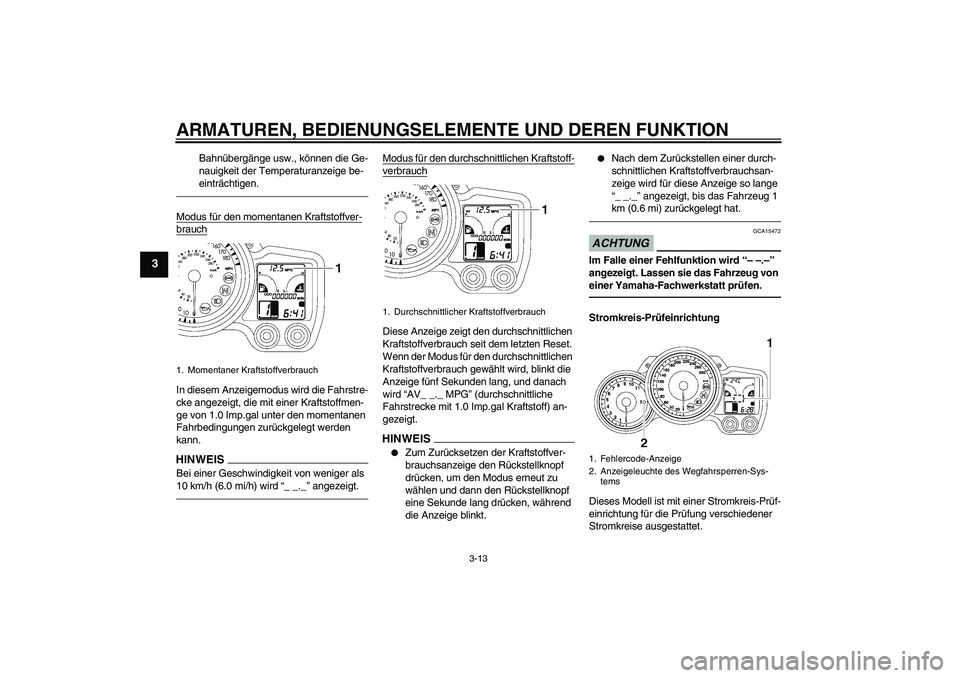

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
Modus für den momentanen Kraftstoffver-brauchIn diesem Anzeigemodus wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoffmen-
ge von 1.0 Imp.gal unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.
Modus für den durchschnittlichen Kraftstoff-verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang, und danach
wird “AV_ _._ MPG” (durchschnittliche
Fahrstrecke mit 1.0 Imp.gal Kraftstoff) an-
gezeigt.HINWEIS

Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf
drücken, um den Modus erneut zu
wählen und dann den Rückstellknopf
eine Sekunde lang drücken, während
die Anzeige blinkt.


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1
km (0.6 mi) zurückgelegt hat.
ACHTUNG
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
1. Momentaner Kraftstoffverbrauch
1. Durchschnittlicher Kraftstoffverbrauch
1. Fehlercode-Anzeige
2. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
U1DAG0G0.book Page 13 Thursday, January 14, 2010 7:16 PM

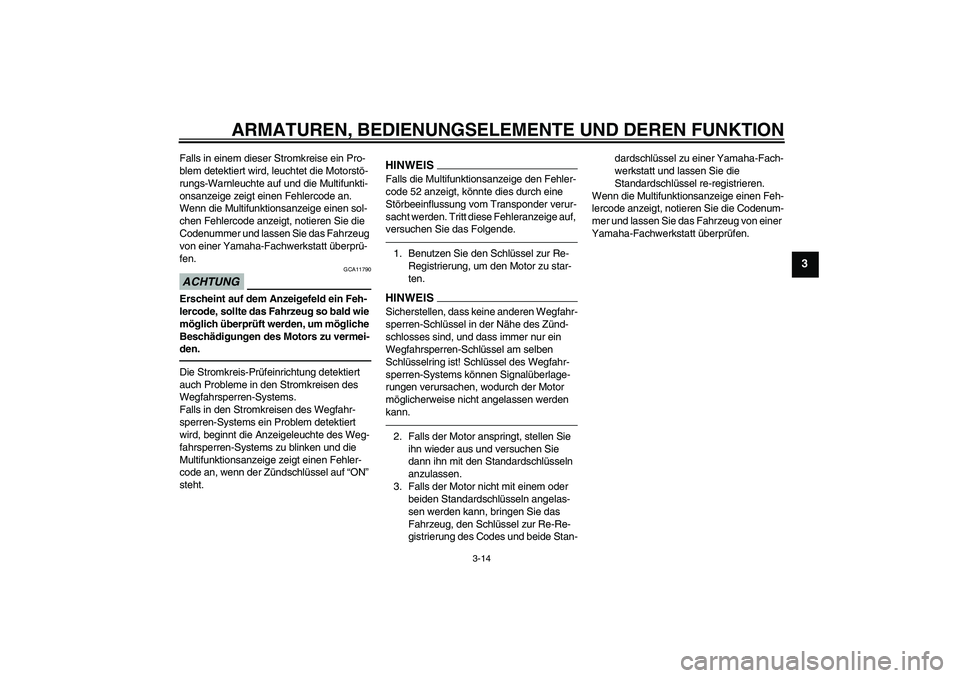

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Multifunkti-
onsanzeige zeigt einen Fehlercode an.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen.ACHTUNG
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des Weg-
fahrsperren-Systems zu blinken und die
Multifunktionsanzeige zeigt einen Fehler-
code an, wenn der Zündschlüssel auf “ON”
steht.
HINWEISFalls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
U1DAG0G0.book Page 14 Thursday, January 14, 2010 7:16 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12348
Lenkerarmaturen LinksRechts
GAU12380
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
1. Lichthupenschalter“”
2. Einstellschalter der Windschutzscheibe“”
3. Abblendschalter“/”
4. Blinkerschalter“/”
5. Hupenschalter“”
6. Handschaltungs-Kontrollschalter
1. Motorstoppschalter“/”
2. Warnblinkschalter“”
3. Starterschalter“”
U1DAG0G0.book Page 15 Thursday, January 14, 2010 7:16 PM

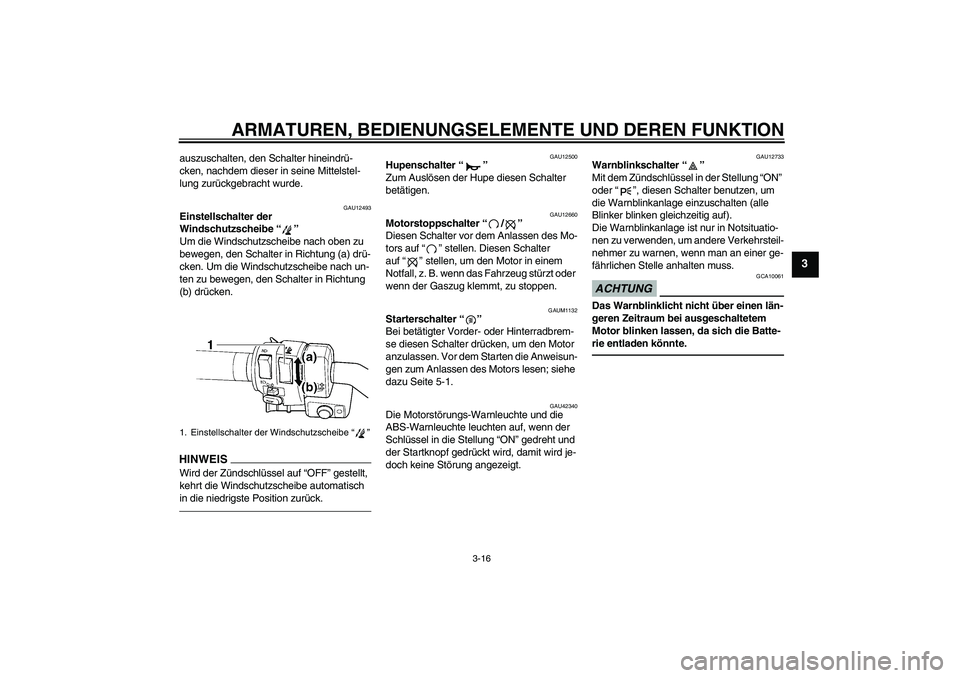

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12493
Einstellschalter der
Windschutzscheibe“”
Um die Windschutzscheibe nach oben zu
bewegen, den Schalter in Richtung (a) drü-
cken. Um die Windschutzscheibe nach un-
ten zu bewegen, den Schalter in Richtung
(b) drücken.HINWEISWird der Zündschlüssel auf “OFF” gestellt,
kehrt die Windschutzscheibe automatisch
in die niedrigste Position zurück.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAUM1132
Starterschalter“”
Bei betätigter Vorder- oder Hinterradbrem-
se diesen Schalter drücken, um den Motor
anzulassen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
1. Einstellschalter der Windschutzscheibe“”
U1DAG0G0.book Page 16 Thursday, January 14, 2010 7:16 PM

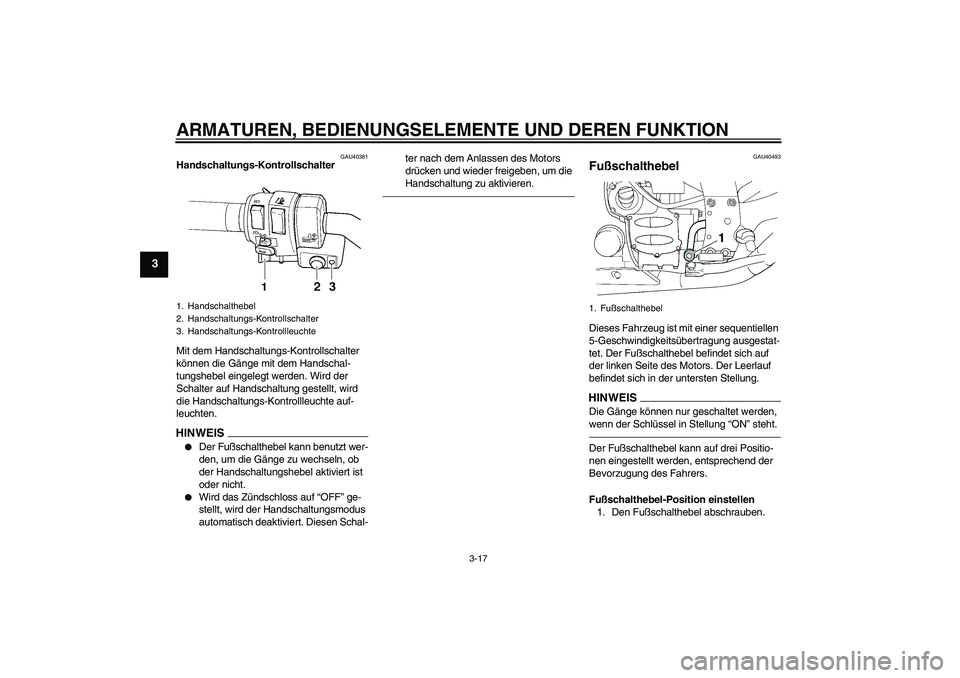

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU40381
Handschaltungs-Kontrollschalter
Mit dem Handschaltungs-Kontrollschalter
können die Gänge mit dem Handschal-
tungshebel eingelegt werden. Wird der
Schalter auf Handschaltung gestellt, wird
die Handschaltungs-Kontrollleuchte auf-
leuchten.HINWEIS

Der Fußschalthebel kann benutzt wer-
den, um die Gänge zu wechseln, ob
der Handschaltungshebel aktiviert ist
oder nicht.


Wird das Zündschloss auf “OFF” ge-
stellt, wird der Handschaltungsmodus
automatisch deaktiviert. Diesen Schal-ter nach dem Anlassen des Motors
drücken und wieder freigeben, um die
Handschaltung zu aktivieren.
GAU40493
Fußschalthebel Dieses Fahrzeug ist mit einer sequentiellen
5-Geschwindigkeitsübertragung ausgestat-
tet. Der Fußschalthebel befindet sich auf
der linken Seite des Motors. Der Leerlauf
befindet sich in der untersten Stellung.HINWEISDie Gänge können nur geschaltet werden,
wenn der Schlüssel in Stellung “ON” steht.Der Fußschalthebel kann auf drei Positio-
nen eingestellt werden, entsprechend der
Bevorzugung des Fahrers.
Fußschalthebel-Position einstellen
1. Den Fußschalthebel abschrauben.
1. Handschalthebel
2. Handschaltungs-Kontrollschalter
3. Handschaltungs-Kontrollleuchte
1. Fußschalthebel
U1DAG0G0.book Page 17 Thursday, January 14, 2010 7:16 PM
