2010 Peugeot Partner Tepee Manuale del proprietario (in Italian)

61
3
Sedili

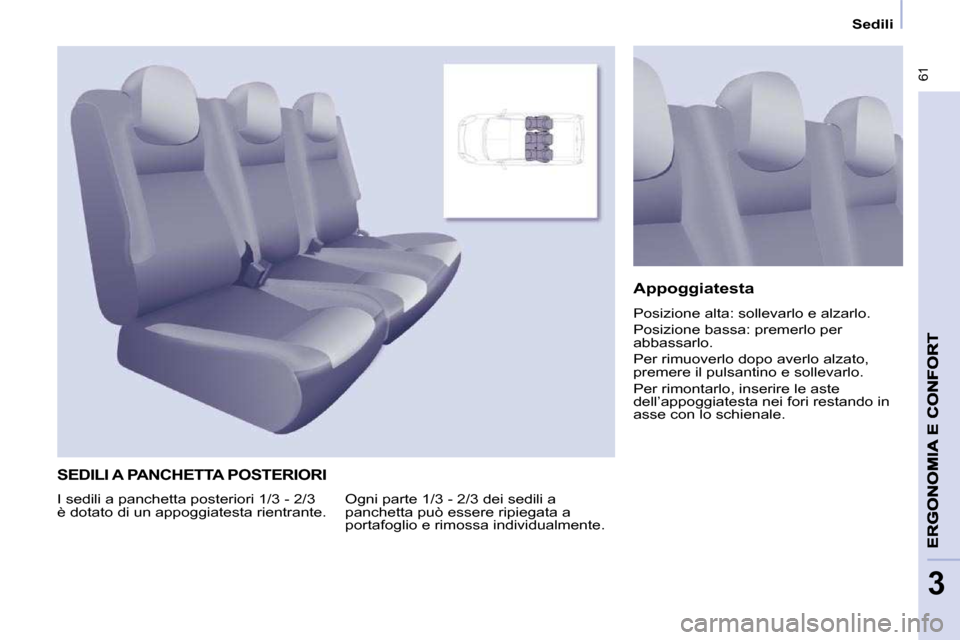

SEDILI A PANCHETTA POSTERIORI
Ogni parte 1/3 - 2/3 dei sedili a
panchetta può essere ripiegata a
portafoglio e rimossa individualmente. Appoggiatesta
Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo alzato,
premere il pulsantino e sollevarlo.
Per rimontarlo, inserire le aste
dell’appoggiatesta nei fori restando in
asse con lo schienale.
I sedili a panchetta posteriori 1/3 - 2/3
è dotato di un appoggiatesta rientrante.

62
Sedili

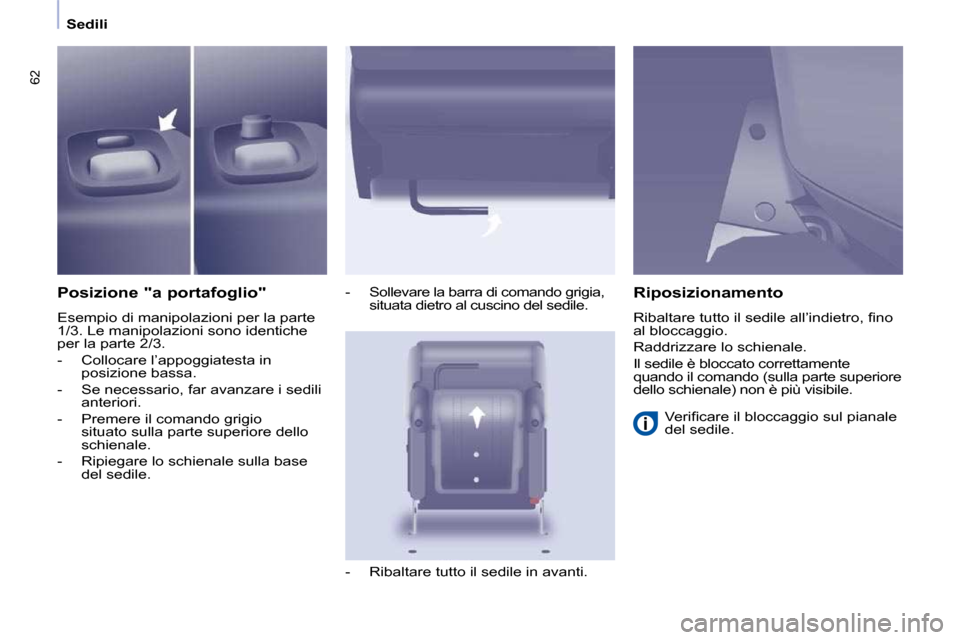

Posizione "a portafoglio"
Esempio di manipolazioni per la parte
1/3. Le manipolazioni sono identiche
per la parte 2/3.
- Collocare l’appoggiatesta in posizione bassa.
- Se necessario, far avanzare i sedili anteriori.
- Premere il comando grigio situato sulla parte superiore dello
schienale.
- Ripiegare lo schienale sulla base del sedile. - Sollevare la barra di comando grigia,
situata dietro al cuscino del sedile.
- Ribaltare tutto il sedile in avanti. Riposizionamento
Ribaltare tutto il sedile all’indietro, fi no
al bloccaggio.
Raddrizzare lo schienale.
Il sedile è bloccato correttamente
quando il comando (sulla parte superiore
dello schienale) non è più visibile.
Verifi care il bloccaggio sul pianale
del sedile.

63
ERGONOMIA E CONFORT
3
Sedili

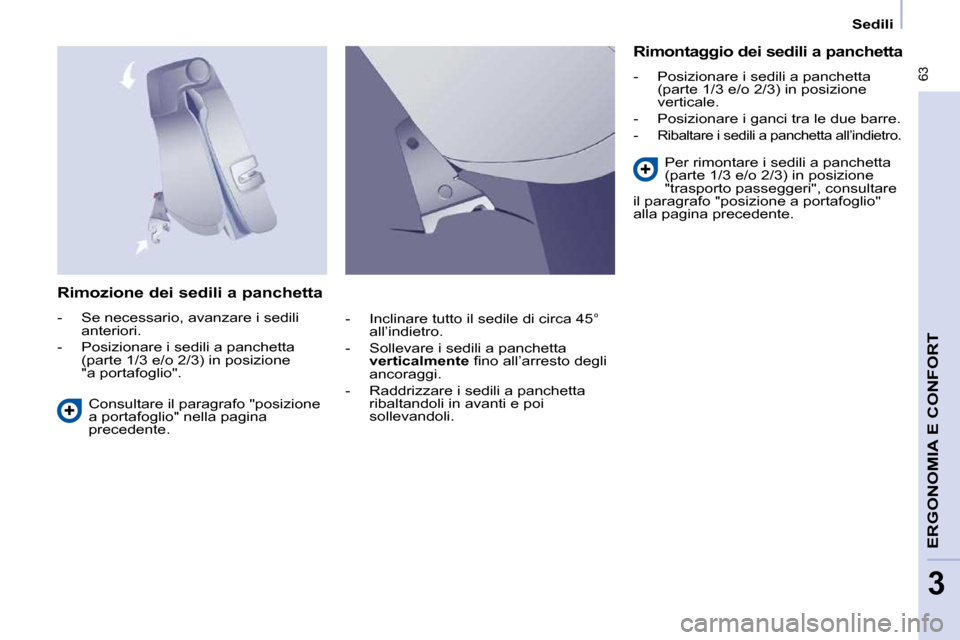

Rimozione dei sedili a panchetta
- Se necessario, avanzare i sedili anteriori.
- Posizionare i sedili a panchetta (parte 1/3 e/o 2/3) in posizione
"a portafoglio".
Rimontaggio dei sedili a panchetta
- Posizionare i sedili a panchetta (parte 1/3 e/o 2/3) in posizione
verticale.
- Posizionare i ganci tra le due barre.
-
Ribaltare i sedili a panchetta all’indietro.
Consultare il paragrafo "posizione
a portafoglio" nella pagina
precedente. Per rimontare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione
"trasporto passeggeri", consultare
il paragrafo "posizione a portafoglio"
alla pagina precedente.
- Inclinare tutto il sedile di circa 45° all’indietro.
- Sollevare i sedili a panchetta
verticalmente fi no all’arresto degli
ancoraggi.
- Raddrizzare i sedili a panchetta ribaltandoli in avanti e poi
sollevandoli.

64
Sedili
Appoggiatesta
Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo portato in
posizione alta, premere la linguetta e
sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori
parallelamente.
Ogni sedile può essere rimosso
singolarmente.
Quando si colloca un sedile in
posizione seduta o dopo aver rimosso
e ricollocato un sedile, verifi carne il
corretto bloccaggio sul pianale.

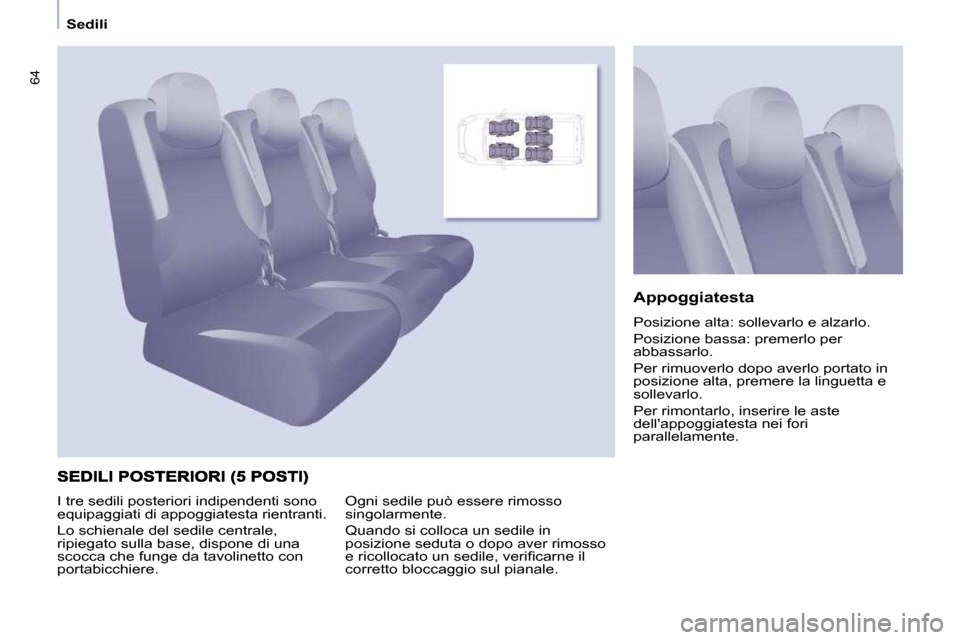

I tre sedili posteriori indipendenti sono
equipaggiati di appoggiatesta rientranti.
Lo schienale del sedile centrale,
ripiegato sulla base, dispone di una
scocca che funge da tavolinetto con
portabicchiere.

65
ERGONOMIA E CONFORT
3
Sedili

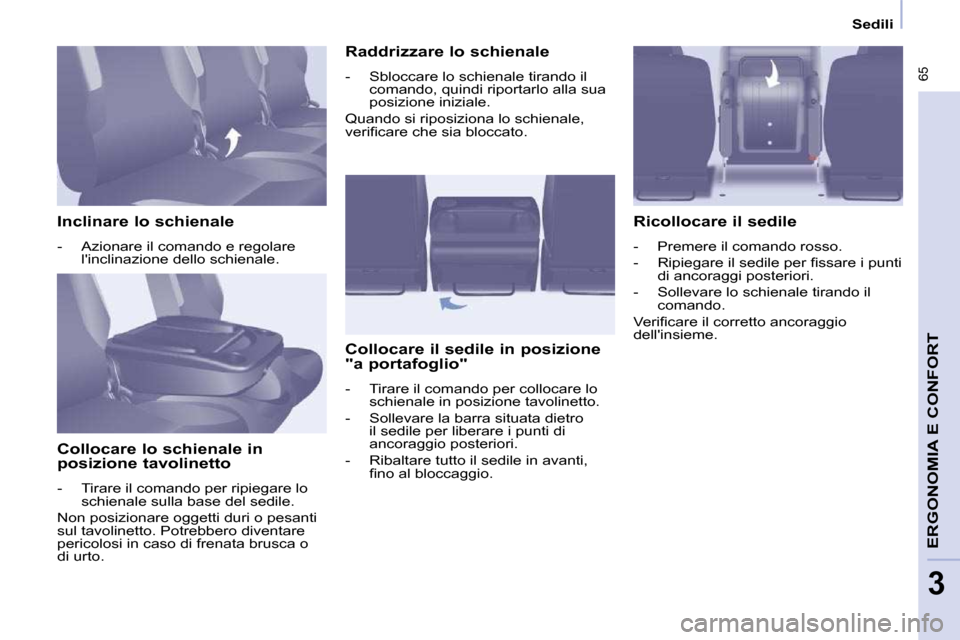

Inclinare lo schienale
- Azionare il comando e regolare l'inclinazione dello schienale.
Collocare lo schienale in
posizione tavolinetto
- Tirare il comando per ripiegare lo schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto. Raddrizzare lo schienale
- Sbloccare lo schienale tirando il
comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verifi care che sia bloccato.
Collocare il sedile in posizione
"a portafoglio"
- Tirare il comando per collocare lo schienale in posizione tavolinetto.
- Sollevare la barra situata dietro il sedile per liberare i punti di
ancoraggio posteriori.
- Ribaltare tutto il sedile in avanti, fi no al bloccaggio. Ricollocare il sedile
- Premere il comando rosso.
- Ripiegare il sedile per fi ssare i punti
di ancoraggi posteriori.
- Sollevare lo schienale tirando il comando.
Verifi care il corretto ancoraggio
dell'insieme.

66
Sedili

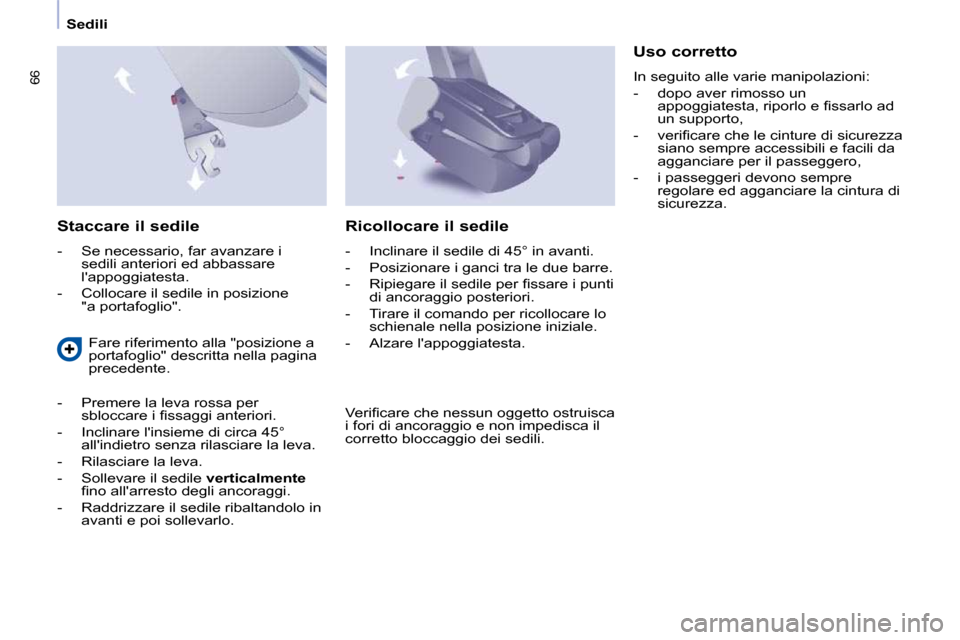

Staccare il sedile
- Se necessario, far avanzare i sedili anteriori ed abbassare
l'appoggiatesta.
- Collocare il sedile in posizione "a portafoglio". Ricollocare il sedile
- Inclinare il sedile di 45° in avanti.
- Posizionare i ganci tra le due barre.
- Ripiegare il sedile per fi ssare i punti
di ancoraggio posteriori.
- Tirare il comando per ricollocare lo schienale nella posizione iniziale.
- Alzare l'appoggiatesta.
Fare riferimento alla "posizione a
portafoglio" descritta nella pagina
precedente.
- Premere la leva rossa per sbloccare i fi ssaggi anteriori.
- Inclinare l'insieme di circa 45° all'indietro senza rilasciare la leva.
- Rilasciare la leva.
- Sollevare il sedile verticalmente
fi no all'arresto degli ancoraggi.
- Raddrizzare il sedile ribaltandolo in avanti e poi sollevarlo. Uso corretto
In seguito alle varie manipolazioni:
- dopo aver rimosso un
appoggiatesta, riporlo e fi ssarlo ad
un supporto,
- verifi care che le cinture di sicurezza siano sempre accessibili e facili da
agganciare per il passeggero,
- i passeggeri devono sempre regolare ed agganciare la cintura di
sicurezza.
Verifi care che nessun oggetto ostruisca
i fori di ancoraggio e non impedisca il
corretto bloccaggio dei sedili.

67
3
Sedili
Appoggiatesta
È rientrante.
Posizione alta: premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa: spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo: collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
Disporlo all'interno del veicolo
fi ssandolo.
Per ricollocarlo: inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
Ogni sedili è smontabile e deve essere
rimontato nell'alloggiamento previsto,
indicato sull'etichetta.

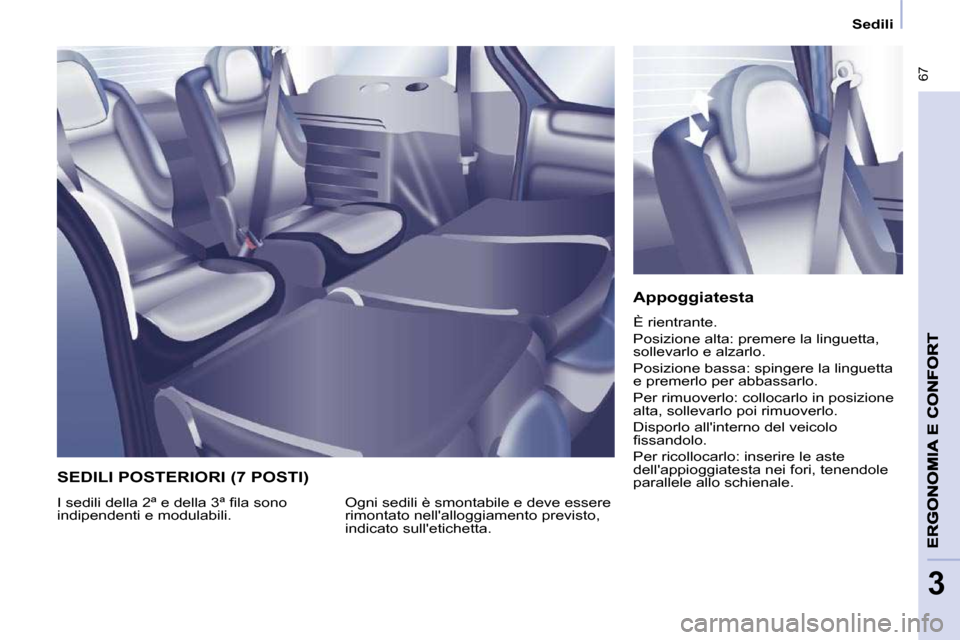

I sedili della 2ª e della 3ª fi la sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)

68
Sedili

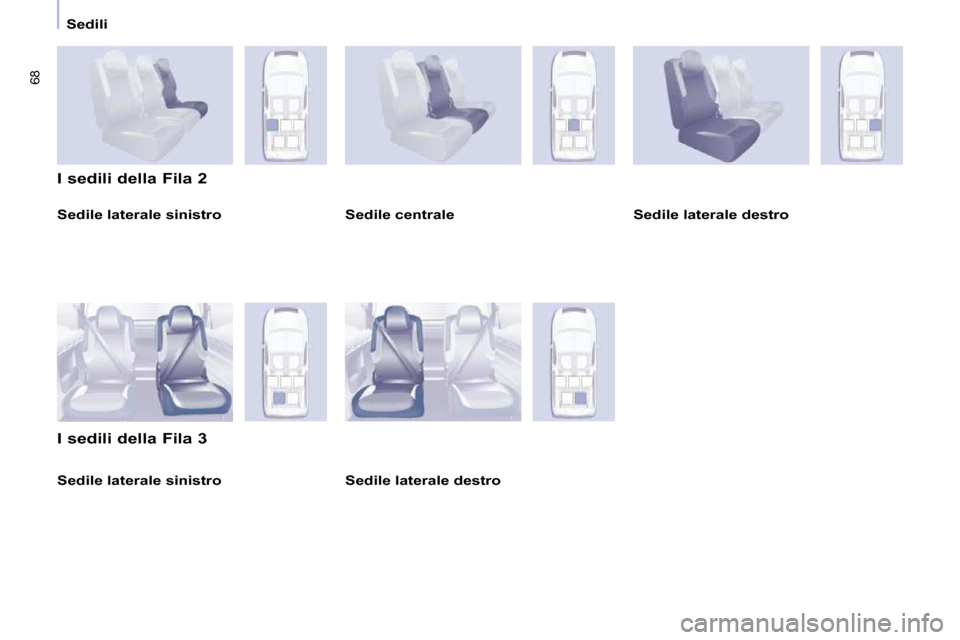

Sedile laterale sinistro
I sedili della Fila 2
I sedili della Fila 3 Sedile centrale Sedile laterale destro
Sedile laterale destro
Sedile laterale sinistro
