2010 Peugeot Partner Tepee Manuale del proprietario (in Italian)

154
Dimensioni

155
Dimensioni
CARATTERISTICHE TECNICHE
8

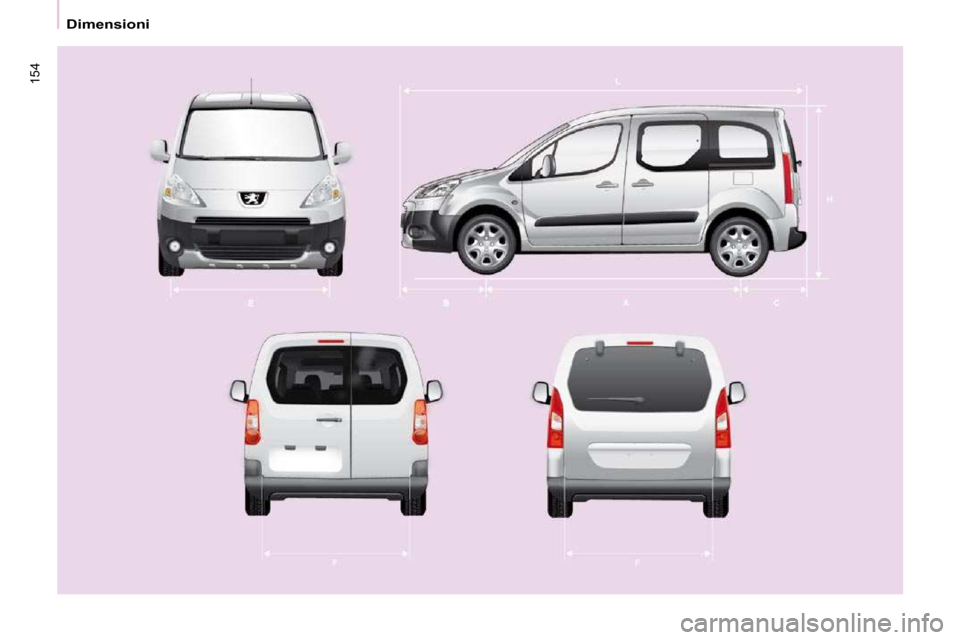

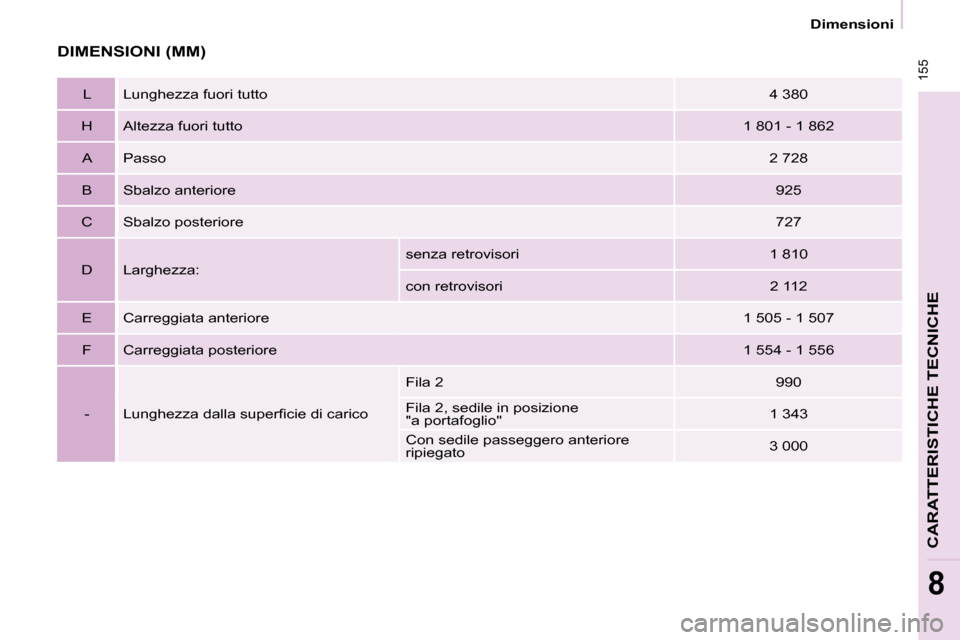

DIMENSIONI (MM)
L Lunghezza fuori tutto 4 380
H Altezza fuori tutto 1 801 - 1 862
A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 727
D Larghezza: senza retrovisori 1 810
con retrovisori
2 112
E Carreggiata anteriore 1 505 - 1 507
F Carreggiata posteriore 1 554 - 1 556
- Lunghezza dalla superfi cie di carico Fila 2
990
Fila 2, sedile in posizione
"a portafoglio" 1 343
Con sedile passeggero anteriore
ripiegato 3 000

156
Dimensioni

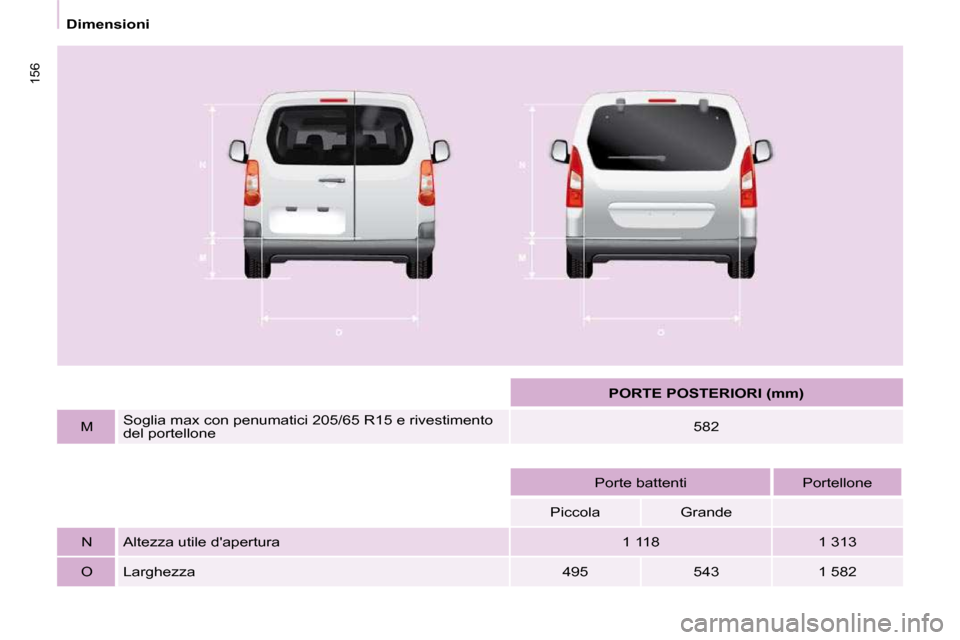

PORTE POSTERIORI (mm)
M Soglia max con penumatici 205/65 R15 e rivestimento
del portellone 582

Porte battenti Portellone
Piccola Grande
N Altezza utile d'apertura 1 118 1 313
O Larghezza 495 543 1 582

157
Dimensioni
CARATTERISTICHE TECNICHE
8

PORTA LATERALE SCORREVOLE (mm)
P Altezza 1 009
Q Larghezza 650
- Altezza sotto il portellone sollevato 1 892

158

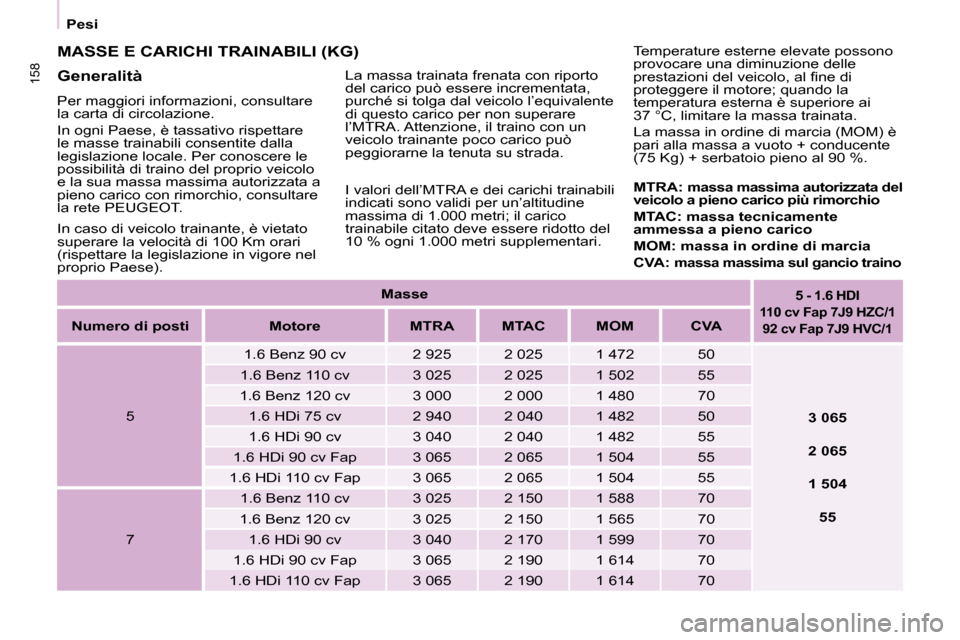

Pesi
Masse

5 - 1.6 HDI
110 cv Fap 7J9 HZC/1
92 cv Fap 7J9 HVC/1

Numero di posti Motore MTRA MTAC MOM CVA
5 1.6 Benz 90 cv 2 925 2 025 1 472 50

3 065

2 065

1 504

55
1.6 Benz 110 cv 3 025 2 025 1 502 55
1.6 Benz 120 cv
3 000 2 000 1 480 70
1.6 HDi 75 cv 2 940 2 040 1 482 50
1.6 HDi 90 cv 3 040 2 040 1 482 55
1.6 HDi 90 cv Fap 3 065 2 065 1 504 55
1.6 HDi 110 cv Fap 3 065 2 065 1 504 55
7 1.6 Benz 110 cv 3 025 2 150 1 588 70
1.6 Benz 120 cv 3 025 2 150
1 56570
1.6 HDi 90 cv 3 040 2 170 1 599 70
1.6 HDi 90 cv Fap 3 065 2 190 1 614 70
1.6 HDi 110 cv Fap 3 065 2 190 1 614 70
MASSE E CARICHI TRAINABILI (KG)
Generalità
Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese, è tassativo rispettare
le masse trainabili consentite dalla
legislazione locale. Per conoscere le
possibilità di traino del proprio veicolo
e la sua massa massima autorizzata a
pieno carico con rimorchio, consultare
la rete PEUGEOT. La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l’equivalente
di questo carico per non superare
l’MTRA. Attenzione, il traino con un
veicolo trainante poco carico può
peggiorarne la tenuta su strada.

MTRA:
massa massima autorizzata del
veicolo a pieno carico più rimorchio

MTAC: massa tecnicamente
ammessa a pieno carico

MOM: massa in ordine di marcia

CVA:
massa massima sul gancio traino
In caso di veicolo trainante, è vietato
superare la velocità di 100 Km orari
(rispettare la legislazione in vigore nel
proprio Paese). Temperature esterne elevate possono
provocare una diminuzione delle
prestazioni del veicolo, al fi ne di
proteggere il motore; quando la
temperatura esterna è superiore ai
37 °C, limitare la massa trainata.
La massa in ordine di marcia (MOM) è
pari alla massa a vuoto + conducente
(75 Kg) + serbatoio pieno al 90 %.
I valori dell’MTRA e dei carichi trainabili
indicati sono validi per un’altitudine
massima di 1.000 metri; il carico
trainabile citato deve essere ridotto del
10 % ogni 1.000 metri supplementari.

159
CARATTERISTICHE TECNICHE
8
Motorizzazioni Diesel - Benzina
MOTORIZZAZIONE E CAMBIO
Benzina Diesel
Denominazione 1.6 Benz 1.6 Benz 1.6 Benz 1.6 HD i 1.6 HDi
1.6 HDi Fap 1.6 HDi Fap
Potenza (CV) 90 110 120 75 90 90 11 0
Potenza massima norma CEE (KW/DIN) 66 80 88 55 66 66 80
Regime (giri/min) 5 800 5 800 6 000 4 000 4 000 4 000 4 000
Cilindrata (cm 3
) 1 587 1 587 1 598 1 560 1 560 1 560 1 560
Cambio manuale (rapporti) 5 5 5 5 5 5 5
Alesaggio x corsa (mm) 78.5 x 82 78.5 x 82 77 x 85,8 75 x 88.3 75 x 88.3 75 x 88.3 75 x 88.3
Coppia massima norma CEE (Nm) 132 147 160 185 2 15 215 240
Regime coppia massima (giri/min) 2 500 4 000 4 250 1 750 1 750 1 750 1 750
Carburante Senza piombo Gasolio
Filtro antiparticolato - - - - - Sì Sì
Marmitta catalitica Sì Sì Sì Sì Sì Sì Sì

161
CARATTERISTICHE TECNICHE
8

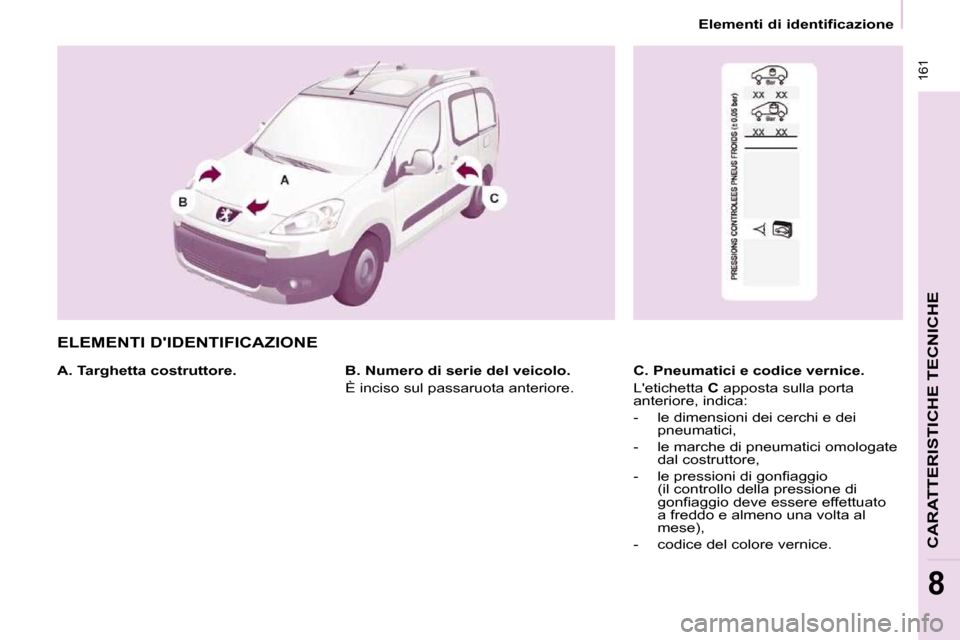

Elementi di identificazione
ELEMENTI D'IDENTIFICAZIONE
A. Targhetta costruttore. C. Pneumatici e codice vernice.
L'etichetta C apposta sulla porta
anteriore, indica:
- le dimensioni dei cerchi e dei pneumatici,
- le marche di pneumatici omologate dal costruttore,
- le pressioni di gonfi aggio (il controllo della pressione di
gonfi aggio deve essere effettuato
a freddo e almeno una volta al
mese),
- codice del colore vernice.
B. Numero di serie del veicolo.
È inciso sul passaruota anteriore.

9.1

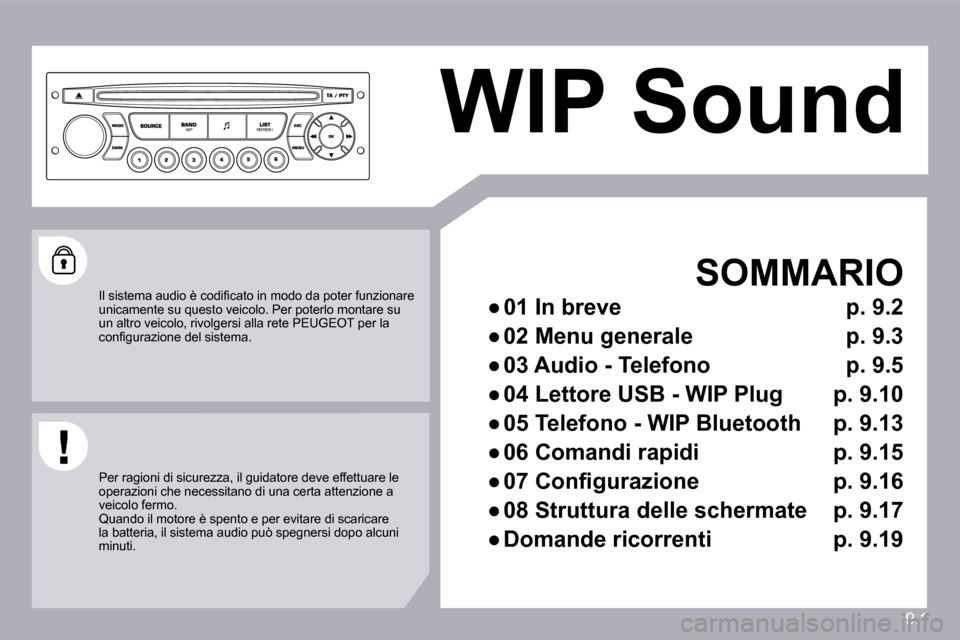

WIP Sound
