2010 Peugeot Partner Manual do proprietário (in Portuguese)

Page 121 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 116
   Substituir um fusível
 SUBSTITUIR UM FUSÍVEL
 As caixas de fusíveis encontram-se:
   -   na parte inferior do painel de bordo do lado esquerdo (atrás da tampa),
  -   sob o capot do

Page 122 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 117
AJUDA RÁPIDA
7
   Substituir um fusível

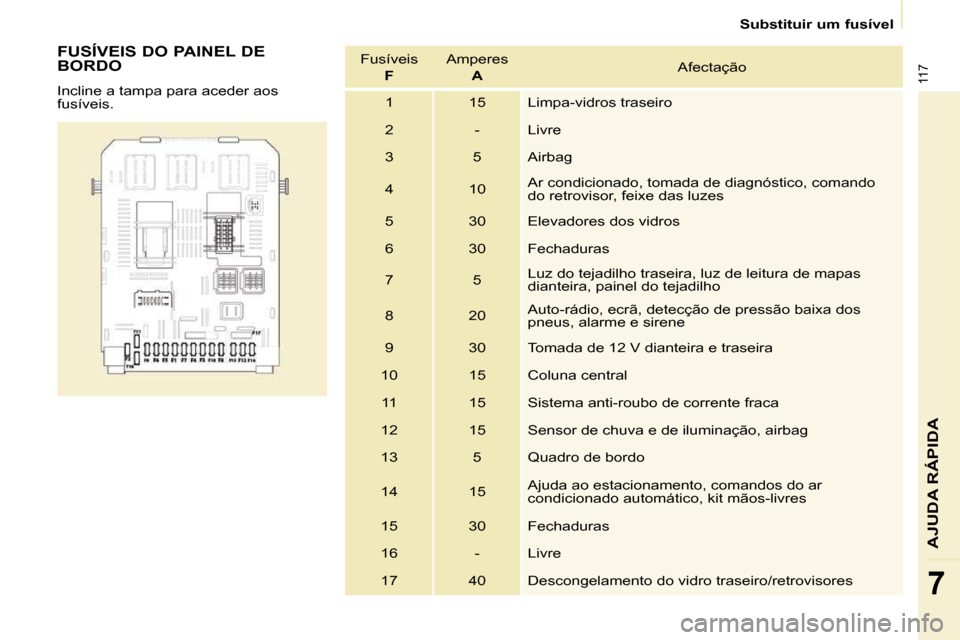

  FUSÍVEIS DO PAINEL DE
BORDO
 Incline a tampa para aceder aos
fusíveis.   Fusíveis

F     Amperes

A     Afectação
 1   15   Limpa-v

Page 123 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 118
   Substituir um fusível

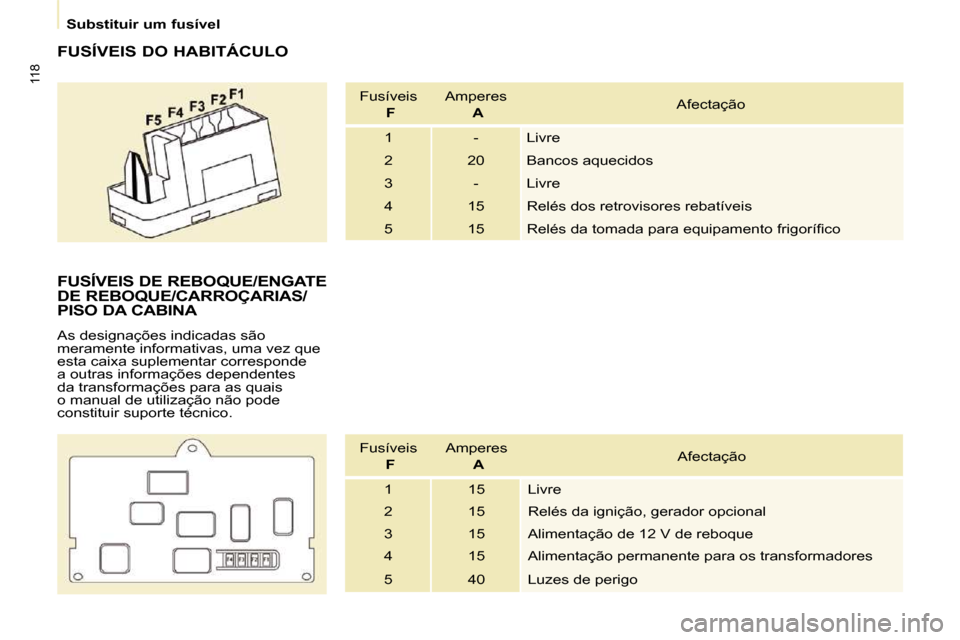

  FUSÍVEIS DO HABITÁCULO  Fusíveis     F     Amperes
  A     Afectação
 1   -   Livre
 2   20   Bancos aquecidos
 3   -   Livre
 4   15   Relés dos retro

Page 124 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 119
AJUDA RÁPIDA
7
   Substituir um fusível
  FUSÍVEIS SOB O CAPOT
DO MOTOR
 Depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis.    Fusíveis

F     Amper

Page 125 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 120
   Substituir uma escova do limpa-vidros
  Colocação das escovas
dianteiras em posição particular
   -   Menos de um minuto após a chave  ter sido desligada, ligar o comando
do limpa

Page 126 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 121
AJUDA RÁPIDA
7
   Fazer rebocar o seu veículo
  Sem elevação (quatro rodas no
solo)
 Deve utilizar sempre uma barra de
reboque.
 SER REBOCADO   Pela frente:
   -   Desencaixe a ta

Page 127 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 122

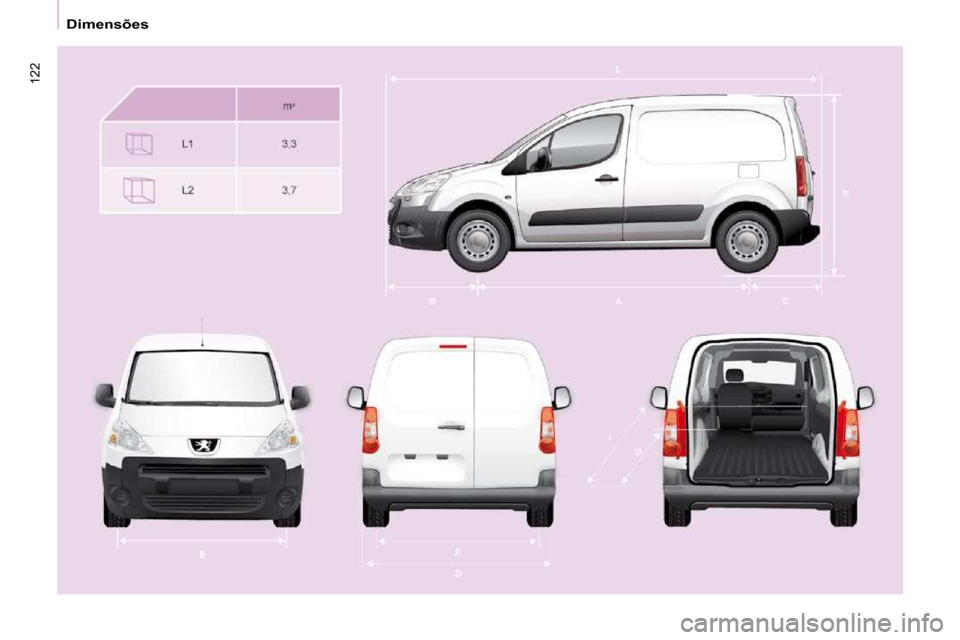

   Dimensões

Page 128 of 183

Peugeot Partner 2010  Manual do proprietário (in Portuguese) 123

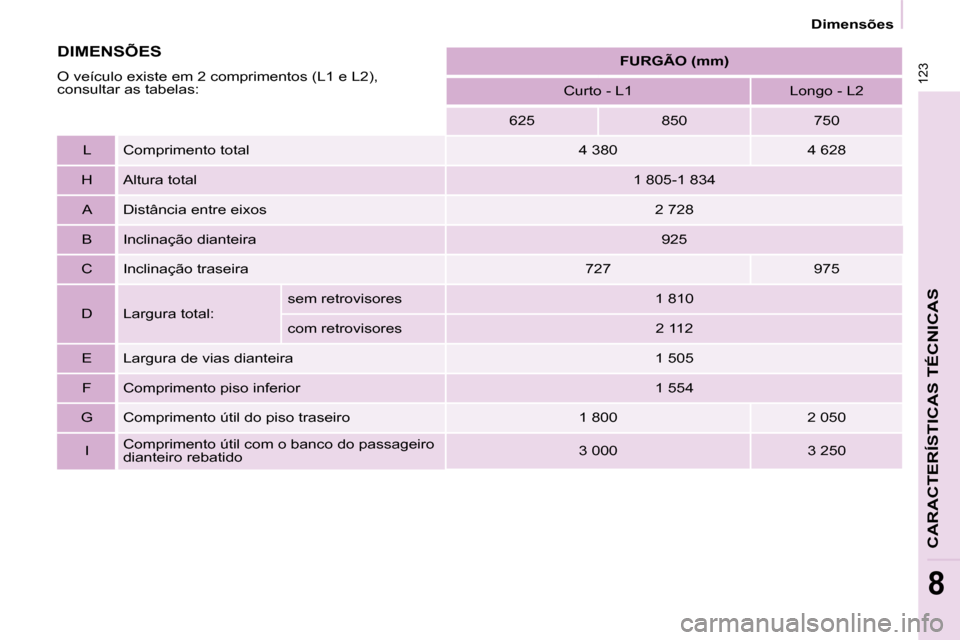

   Dimensões
CARACTERÍSTICAS TÉCNICAS
8

FURGÃO (mm)
  Curto - L1     Longo - L2
  625     850     750
  L    Comprimento total    4 380     4 628
  H    Altura total    1 80
