2010 Peugeot 407 Manual del propietario (in Spanish)

1010INFORMACIÓN PRÁCTICA
119
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N°
Intensidad

(A)
Funciones

F1 15 Limpialunas trasero.

F2 30 Bloqueo centralizado/superbloqueo.

F3 5 Airbags.

F4 10 Bi-sensor ESP, conector diagnosis, techo desli-
zante (Berlina), sensor ángulo volante.

F5 30 Elevalunas secuencial delantero, techo desli-
zante (Berlina), persiana de ocultación techo
panorámico (407 SW).

F6 30 Elevalunas secuencial trasero.

F7 5 Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.

F8 20 Pantalla multifunción, autorradio, mando en el
volante, cajetín de servicio remolque, calculador
alarma, navegación-telemática (según destino).

1010INFORMACIÓN PRÁCTICA
120

Fusible N°
Intensidad

(A)
Funciones

F9 30 Encendedor de cigarrillos, telemática (según destino), toma acceso
rios 12 V trasera
(100 W máximo).

F10 15 Cajetín de detección de subinfl ado.

F11 15 Toma diagnosis, contacto antirrobo.

F12 30 Kit manos libres, toma remolque, cajetín de servicio remolque, ayu
da sonora al estaciona-
miento trasero, asiento eléctrico pasajero, sensor de lluvia y de luminosidad, alarma.

F13 5 Cajetín de servicio motor, mando relé limpiaparabrisas.

F14 15 Asiento eléctrico conductor, combinado, cuadro del aire acon dicionado, calculador airbags.

F15 15 Seguro para niños eléctrico, superbloqueo puertas traseras.

F17 40 Luneta trasera térmica.

FS1 - Shunt PARQUE.

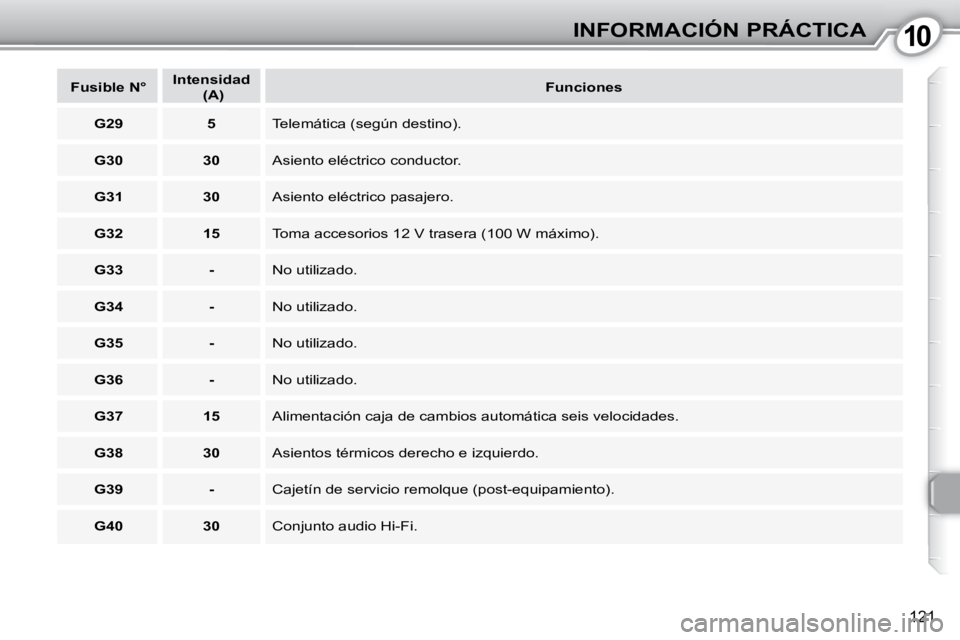

1010INFORMACIÓN PRÁCTICA
121

Fusible N°
Intensidad

(A)
Funciones

G29 5 Telemática (según destino).

G30 30 Asiento eléctrico conductor.

G31 30 Asiento eléctrico pasajero.

G32 15 Toma accesorios 12 V trasera (100 W máximo).

G33 - No utilizado.

G34 - No utilizado.

G35 - No utilizado.

G36 - No utilizado.

G37 15 Alimentación caja de cambios automática seis velocidades.

G38 30 Asientos térmicos derecho e izquierdo.

G39 - Cajetín de servicio remolque (post-equipamiento).

G40 30 Conjunto audio Hi-Fi.

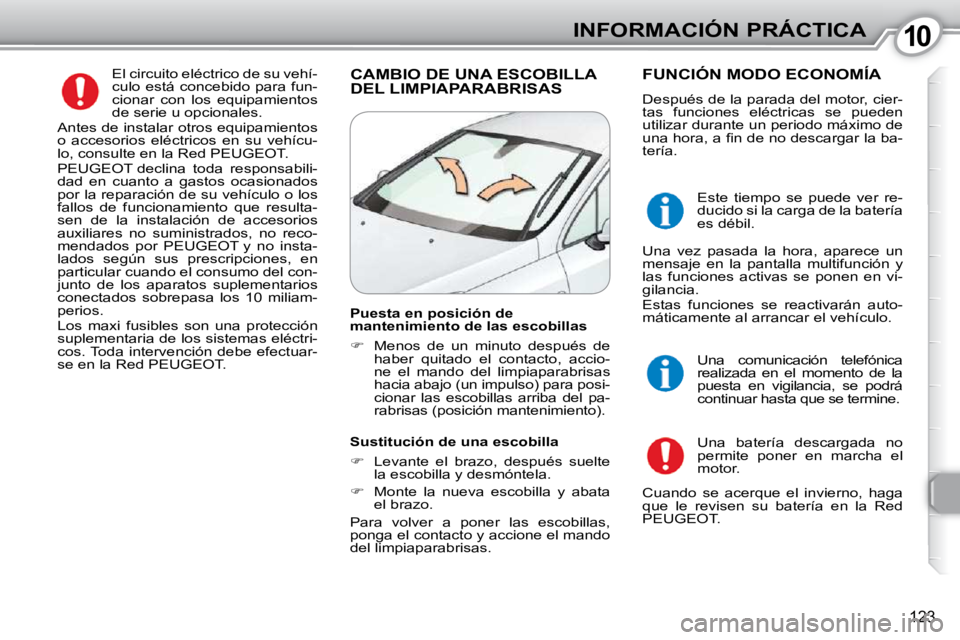

1010INFORMACIÓN PRÁCTICA
123
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
fallos de funcionamiento que resulta-
sen de la instalación de accesorios
auxiliares no suministrados, no reco-
mendados por PEUGEOT y no insta-
lados según sus prescripciones, en
particular cuando el consumo del con-
junto de los aparatos suplementarios
conectados sobrepasa los 10 miliam-
perios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la Red PEUGEOT. CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones eléctricas se pueden
utilizar durante un periodo máximo de
una hora, a fi n de no descargar la ba-
tería.
Una batería descargada no
permite poner en marcha el
motor.
Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
hacia abajo (un impulso) para posi-
cionar las escobillas arriba del pa-
rabrisas (posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver re-
ducido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vi-
gilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Cuando se acerque el invierno, haga
que le revisen su batería en la Red
PEUGEOT.

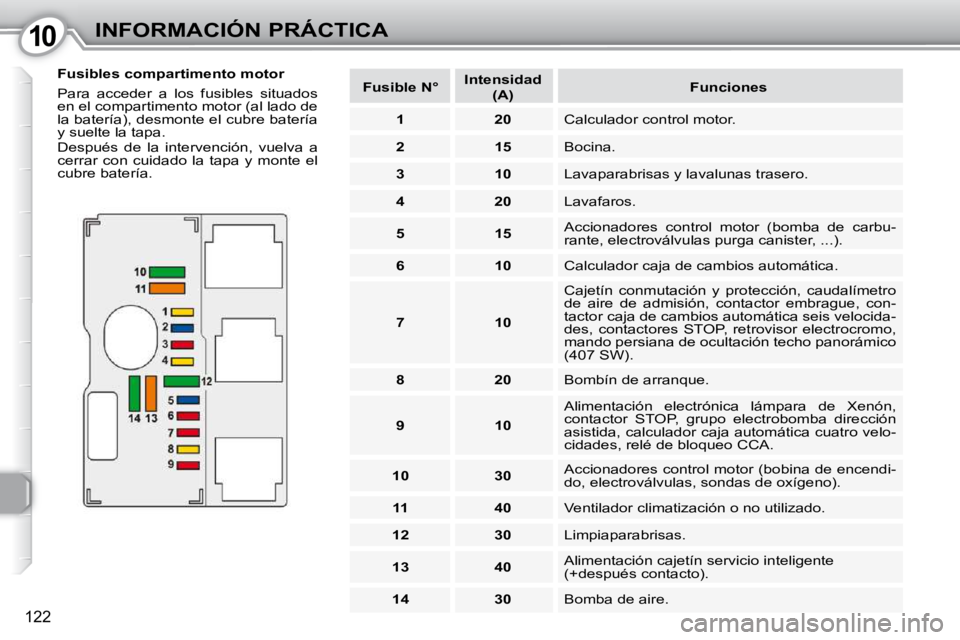

1010INFORMACIÓN PRÁCTICA
122
Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado de
la batería), desmonte el cubre batería
y suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa y monte el
cubre batería.
Fusible N°
Intensidad

(A)
Funciones

1 20 Calculador control motor.

2 15 Bocina.

3 10 Lavaparabrisas y lavalunas trasero.

4 20 Lavafaros.

5 15 Accionadores control motor (bomba de carbu-
rante, electroválvulas purga canister, ...).

6 10 Calculador caja de cambios automática.

7 10 Cajetín conmutación y protección, caudalímetro
de aire de admisión, contactor embrague, con-
tactor caja de cambios automática seis velocida-
des, contactores STOP, retrovisor electrocromo,
mando persiana de ocultación techo panorámico
(407 SW).

8 20 Bombín de arranque.

9 10 Alimentación electrónica lámpara de Xenón,
contactor STOP, grupo electrobomba dirección
asistida, calculador caja automática cuatro velo-
cidades, relé de bloqueo CCA.

10 30 Accionadores control motor (bobina de encendi-
do, electroválvulas, sondas de oxígeno).

11 40 Ventilador climatización o no utilizado.

12 30 Limpiaparabrisas.

13 40 Alimentación cajetín servicio inteligente
(+después contacto).

14 30 Bomba de aire.

1010INFORMACIÓN PRÁCTICA
123
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
fallos de funcionamiento que resulta-
sen de la instalación de accesorios
auxiliares no suministrados, no reco-
mendados por PEUGEOT y no insta-
lados según sus prescripciones, en
particular cuando el consumo del con-
junto de los aparatos suplementarios
conectados sobrepasa los 10 miliam-
perios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la Red PEUGEOT. CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones eléctricas se pueden
utilizar durante un periodo máximo de
una hora, a fi n de no descargar la ba-
tería.
Una batería descargada no
permite poner en marcha el
motor.
Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
hacia abajo (un impulso) para posi-
cionar las escobillas arriba del pa-
rabrisas (posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver re-
ducido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vi-
gilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Cuando se acerque el invierno, haga
que le revisen su batería en la Red
PEUGEOT.

1010INFORMACIÓN PRÁCTICA
123
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
fallos de funcionamiento que resulta-
sen de la instalación de accesorios
auxiliares no suministrados, no reco-
mendados por PEUGEOT y no insta-
lados según sus prescripciones, en
particular cuando el consumo del con-
junto de los aparatos suplementarios
conectados sobrepasa los 10 miliam-
perios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la Red PEUGEOT. CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones eléctricas se pueden
utilizar durante un periodo máximo de
una hora, a fi n de no descargar la ba-
tería.
Una batería descargada no
permite poner en marcha el
motor.
Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
hacia abajo (un impulso) para posi-
cionar las escobillas arriba del pa-
rabrisas (posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver re-
ducido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vi-
gilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Cuando se acerque el invierno, haga
que le revisen su batería en la Red
PEUGEOT.

1010INFORMACIÓN PRÁCTICA

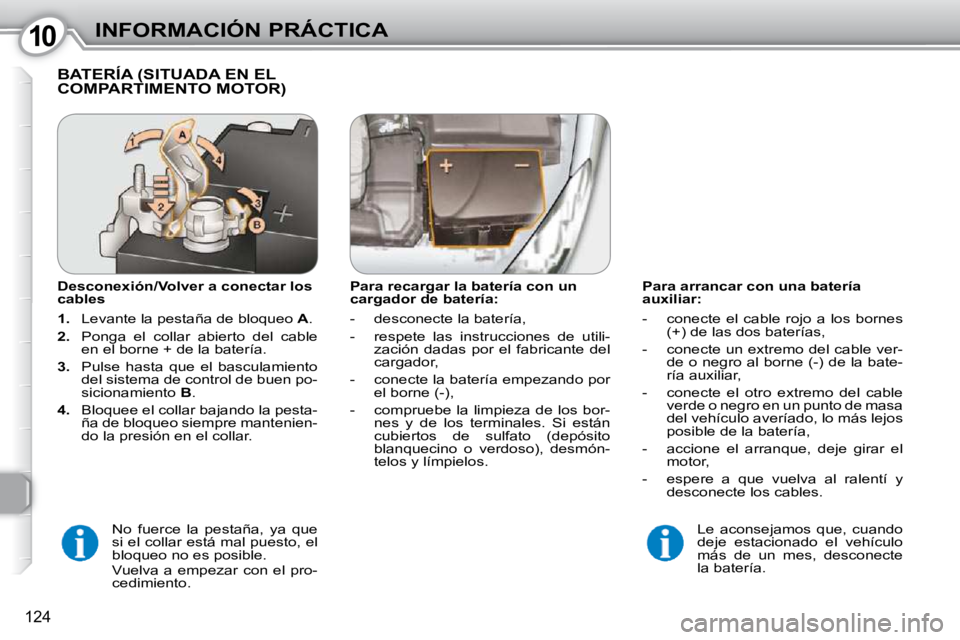

124
Para arrancar con una batería
auxiliar:
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la bate-
ría auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averíado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables.
BATERÍA (SITUADA EN EL COMPARTIMENTO MOTOR)
Desconexión/Volver a conectar los
cables

1. Levante la pestaña de bloqueo A .

2. Ponga el collar abierto del cable
en el borne + de la batería.

3. Pulse hasta que el basculamiento
del sistema de control de buen po-
sicionamiento B .

4. Bloquee el collar bajando la pesta-
ña de bloqueo siempre mantenien-
do la presión en el collar.
Le aconsejamos que, cuando
deje estacionado el vehículo
más de un mes, desconecte
la batería.
Para recargar la batería con un
cargador de batería:
- desconecte la batería,
- respete las instrucciones de utili-
zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos.
No fuerce la pestaña, ya que
si el collar está mal puesto, el
bloqueo no es posible.
Vuelva a empezar con el pro-
cedimiento.
