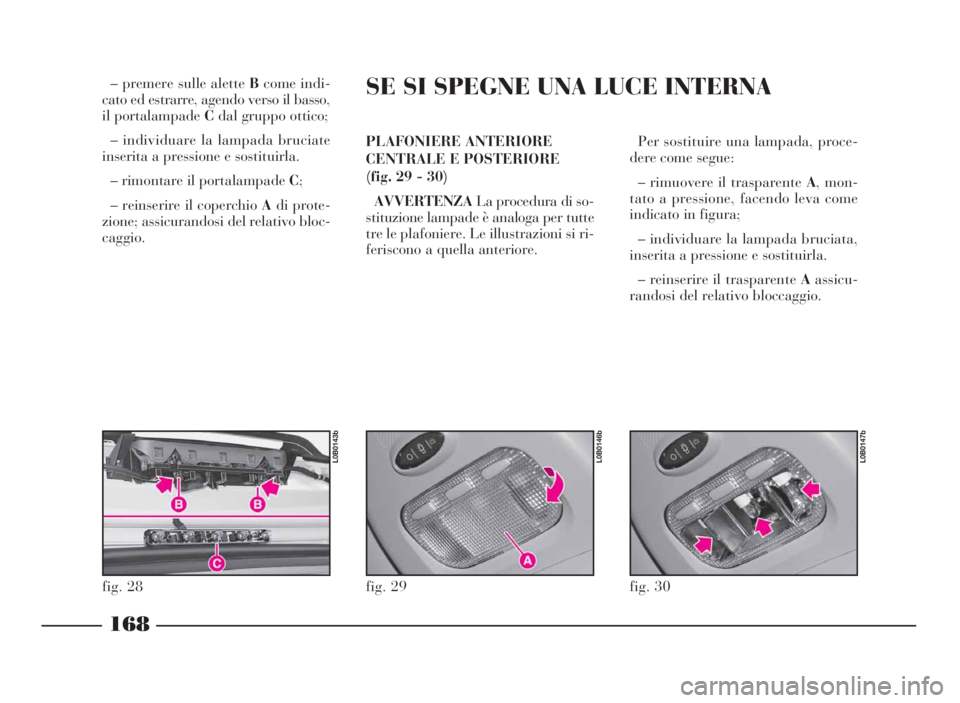

– premere sulle aletteBcome indi-
cato ed estrarre, agendo verso il basso,
il portalampadeCdal gruppo ottico;
– individuare la lampada bruciate
inserita a pressione e sostituirla.
– rimontare il portalampadeC;
– reinserire il coperchioAdi prote-
zione; assicurandosi del relativo bloc-
caggio.PLAFONIERE ANTERIORE
CENTRALE E POSTERIORE
(fig. 29 - 30)
AVVERTENZALa procedura di so-
stituzione lampade è analoga per tutte
tre le plafoniere. Le illustrazioni si ri-
feriscono a quella anteriore.Per sostituire una lampada, proce-
dere come segue:
– rimuovere il trasparenteA, mon-
tato a pressione, facendo leva come
indicato in figura;
– individuare la lampada bruciata,
inserita a pressione e sostituirla.
– reinserire il trasparenteAassicu-
randosi del relativo bloccaggio.SE SISPEGNEUNALUCEINTERNA
168
fig. 28
L0B0143b
fig. 29
L0B0146b
fig. 30
L0B0147b
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 168

169

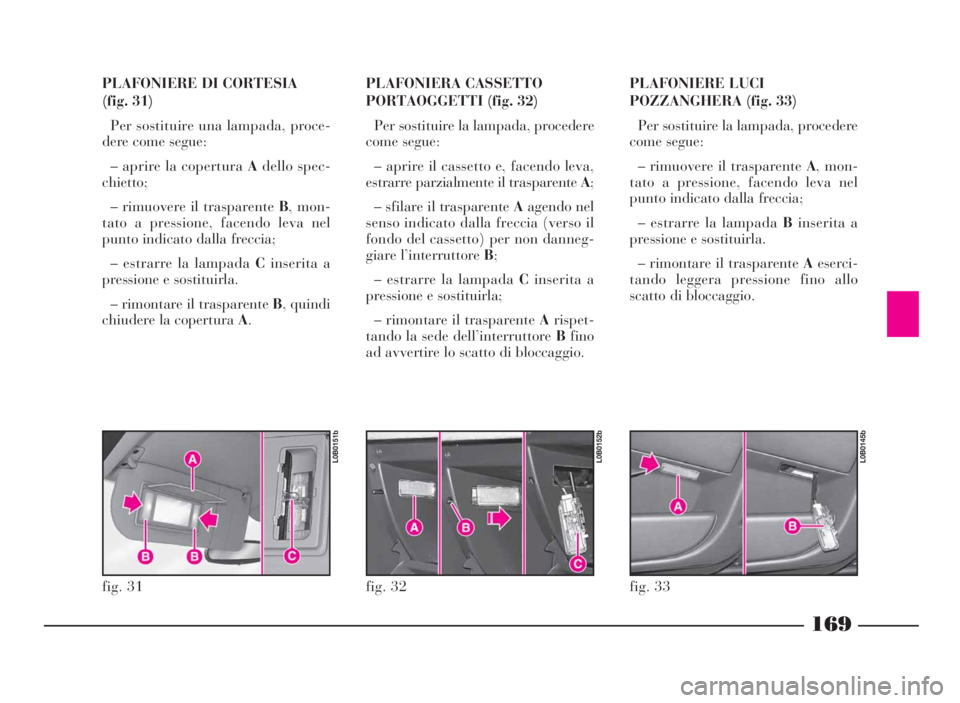

PLAFONIERE DI CORTESIA
(fig. 31)
Per sostituire una lampada, proce-
dere come segue:
– aprire la coperturaAdello spec-
chietto;
– rimuovere il trasparenteB, mon-
tato a pressione, facendo leva nel
punto indicato dalla freccia;
– estrarre la lampadaCinserita a
pressione e sostituirla.
– rimontare il trasparenteB, quindi
chiudere la coperturaA.PLAFONIERA CASSETTO
PORTAOGGETTI (fig. 32)
Per sostituire la lampada, procedere
come segue:
– aprire il cassetto e, facendo leva,
estrarre parzialmente il trasparenteA;
– sfilare il trasparenteAagendo nel
senso indicato dalla freccia (verso il
fondo del cassetto) per non danneg-
giare l’interruttoreB;
– estrarre la lampadaCinserita a
pressione e sostituirla;
– rimontare il trasparenteArispet-
tando la sede dell’interruttoreBfino
ad avvertire lo scatto di bloccaggio.
fig. 31
L0B0151b
fig. 32
L0B0152b
PLAFONIERE LUCI
POZZANGHERA (fig. 33)
Per sostituire la lampada, procedere
come segue:
– rimuovere il trasparenteA,mon-
tato a pressione, facendo leva nel
punto indicato dalla freccia;
– estrarre la lampadaBinserita a
pressione e sostituirla.
– rimontare il trasparenteAeserci-
tando leggera pressione fino allo
scatto di bloccaggio.
fig. 33
L0B0145b
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 169

PLAFONIERE VANO BAGAGLI
(fig. 34)
Per sostituire la lampada, procedere
come segue:
– rimuovere il trasparenteA, mon-
tato a pressione, facendo leva nel
punto indicato dalla freccia;
– estrarre la lampadaBinserita a
pressione e sostituirla.
– rimontare il trasparenteAeserci-
tando leggera pressione fino allo
scatto di bloccaggio.GENERALITÀ (fig 35)

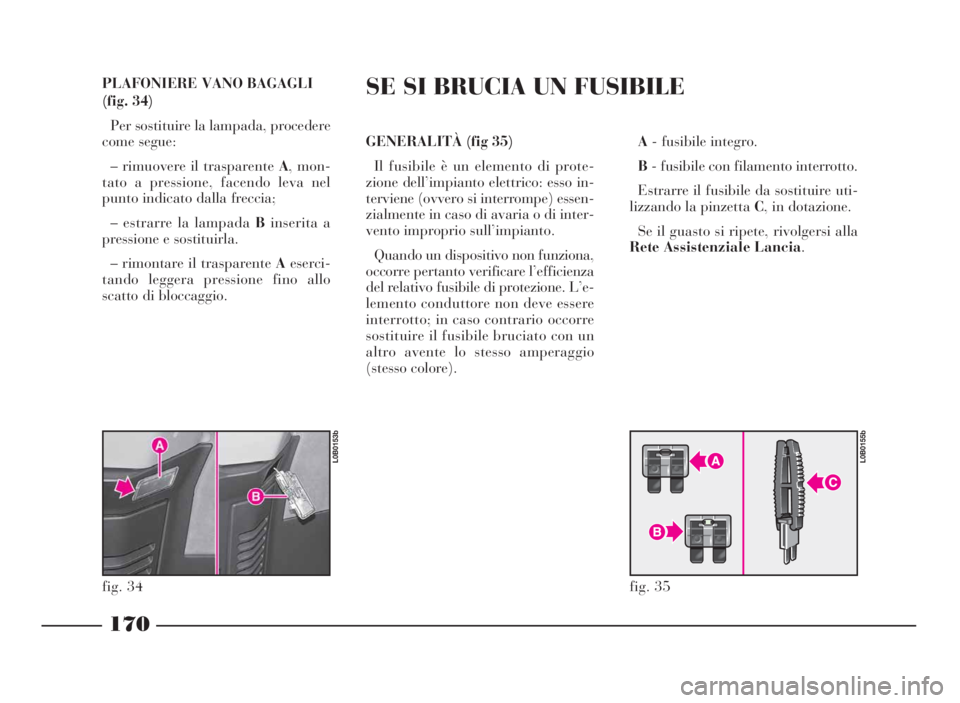

Il fusibile è un elemento di prote-
zione dell’impianto elettrico: esso in-
terviene (ovvero si interrompe) essen-
zialmente in caso di avaria o di inter-
vento improprio sull’impianto.
Quando un dispositivo non funziona,
occorre pertanto verificare l’efficienza
del relativo fusibile di protezione. L’e-
lemento conduttore non deve essere
interrotto; in caso contrario occorre
sostituire il fusibile bruciato con un
altro avente lo stesso amperaggio
(stesso colore).
170
fig. 34
L0B0153b
fig. 35
L0B0155b
A- fusibile integro.
B- fusibile con filamento interrotto.
Estrarre il fusibile da sostituire uti-
lizzando la pinzettaC, in dotazione.
Se il guasto si ripete, rivolgersi alla
Rete Assistenziale Lancia.
SE SI BRUCIAUN FUSIBILE
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 170

171

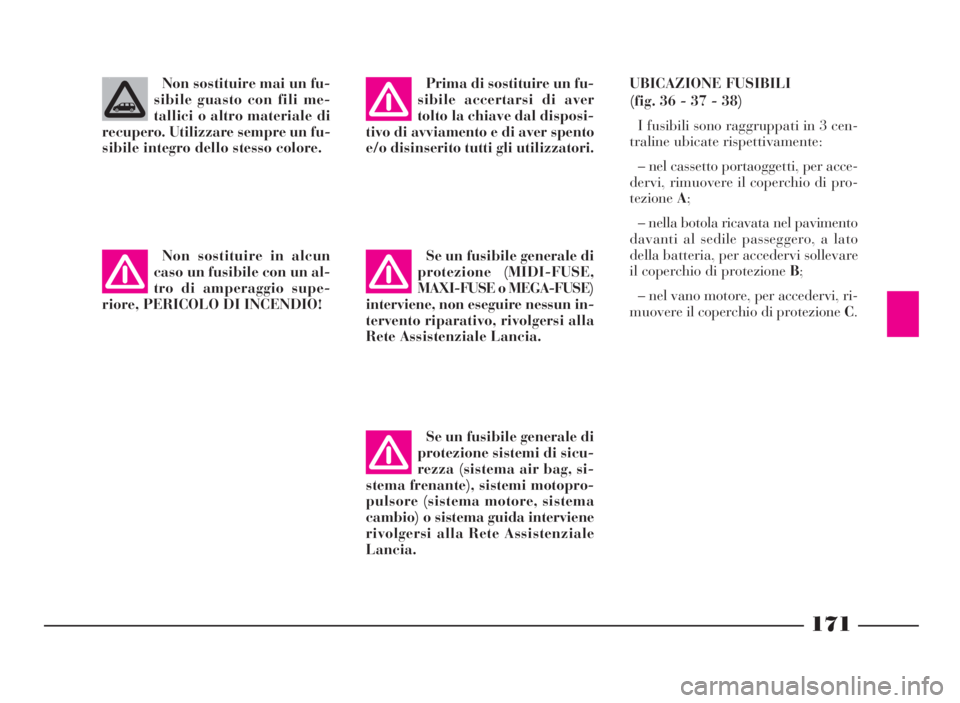

Non sostituire mai un fu-
sibile guasto con fili me-
tallici o altro materiale di
recupero. Utilizzare sempre un fu-
sibile integro dello stesso colore.
Non sostituire in alcun
caso un fusibile con un al-
tro di amperaggio supe-
riore, PERICOLO DI INCENDIO!Se un fusibile generale di
protezione (MIDI-FUSE,
MAXI-FUSE o MEGA-FUSE)
interviene, non eseguire nessun in-
tervento riparativo, rivolgersi alla
Rete Assistenziale Lancia.UBICAZIONE FUSIBILI
(fig. 36 - 37 - 38)

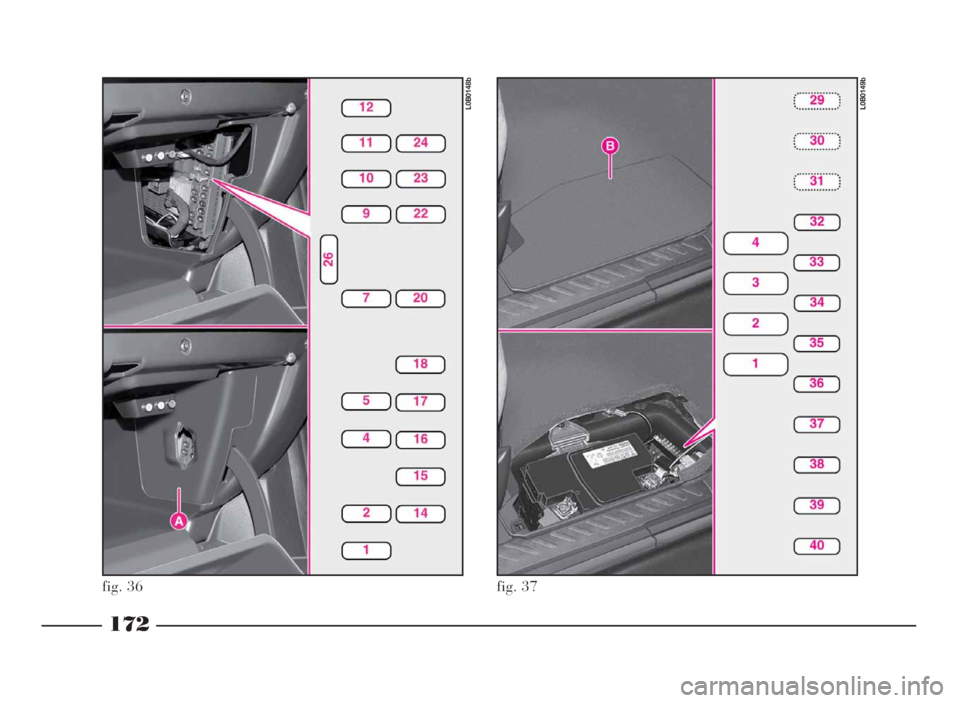

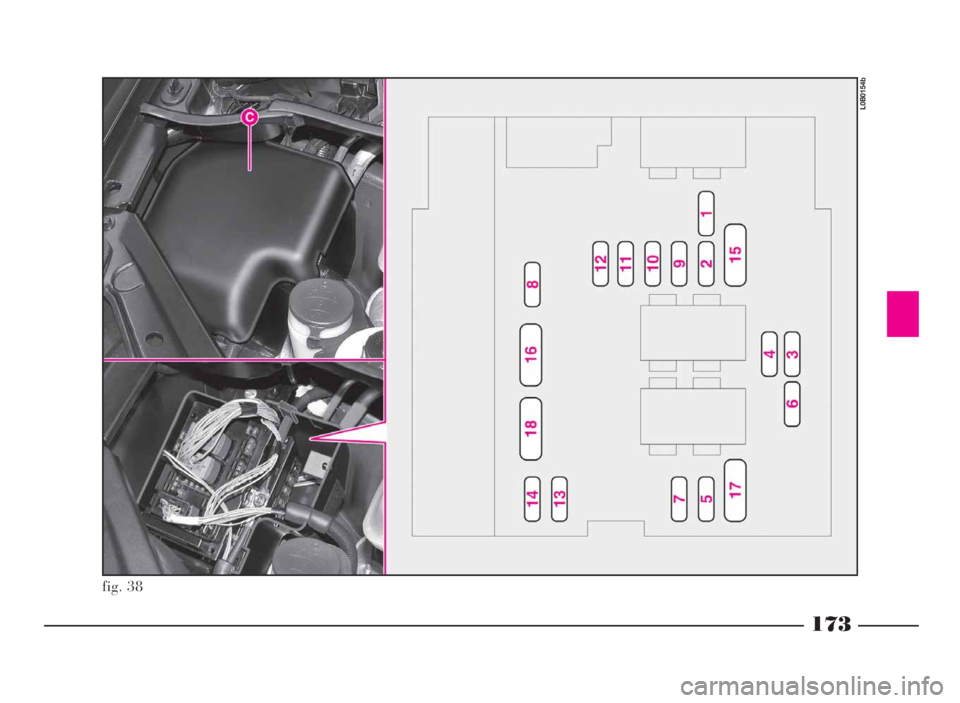

I fusibili sono raggruppati in 3 cen-
traline ubicate rispettivamente:
– nel cassetto portaoggetti, per acce-
dervi, rimuovere il coperchio di pro-
tezioneA;
– nella botola ricavata nel pavimento
davanti al sedile passeggero, a lato
della batteria, per accedervi sollevare
il coperchio di protezioneB;
– nel vano motore, per accedervi, ri-
muovere il coperchio di protezioneC. Prima di sostituire un fu-
sibile accertarsi di aver
tolto la chiave dal disposi-
tivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
Se un fusibile generale di
protezione sistemi di sicu-
rezza (sistema air bag, si-
stema frenante), sistemi motopro-
pulsore (sistema motore, sistema
cambio) o sistema guida interviene
rivolgersi alla Rete Assistenziale
Lancia.
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 171

172
fig. 36
L0B0148b
fig. 37
L0B0149b
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 172

173
fig. 38
L0B0154b
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 173

174
Centralina fusibili cassetto portaoggetti (fig. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40ARetronebbia
Tergilunotto posteriore
Alimentazione per funzioni centralina elettronica principale
Luce stop sinistro
Luci spot, accendisigari, illuminazione cassetto
portaoggetti, specchio retrovisore interno automatico
Tergicristalli anteriori, tetto apribile anteriore
Presa di diagnosi, presa gancio di traino
Allarme elettronico, sistema infotelematico CONNECT Nav+,
comandi remoti al volante, filtro particolato
Luce posizione destra, luci targa, illuminazione comandi climatizzatore
automatico, plafoniere (prima, seconda e terza fila)
Chiusura centralizzata e superchiusura
Lavalunotto
Alimentazione sistema air bag per centralina elettronica principale
Luce stop destro, terzo stop, luci stop eventuale rimorchio
Alimentazione presa di diagnosi, interruttore pedale freno e frizione
Alimentazione autoradio per centralina elettronica principale
Luce posizione sinistra, luci di posizione eventuale rimorchio
Sirena allarme elettronico
Alimentazione sensori di parcheggio per centralina elettronica principale
Lunotto termico
152-182 Phedra LUM I 7.0:152-182 Phedra ITA 12-11-2009 11:26 Pagina 174

175

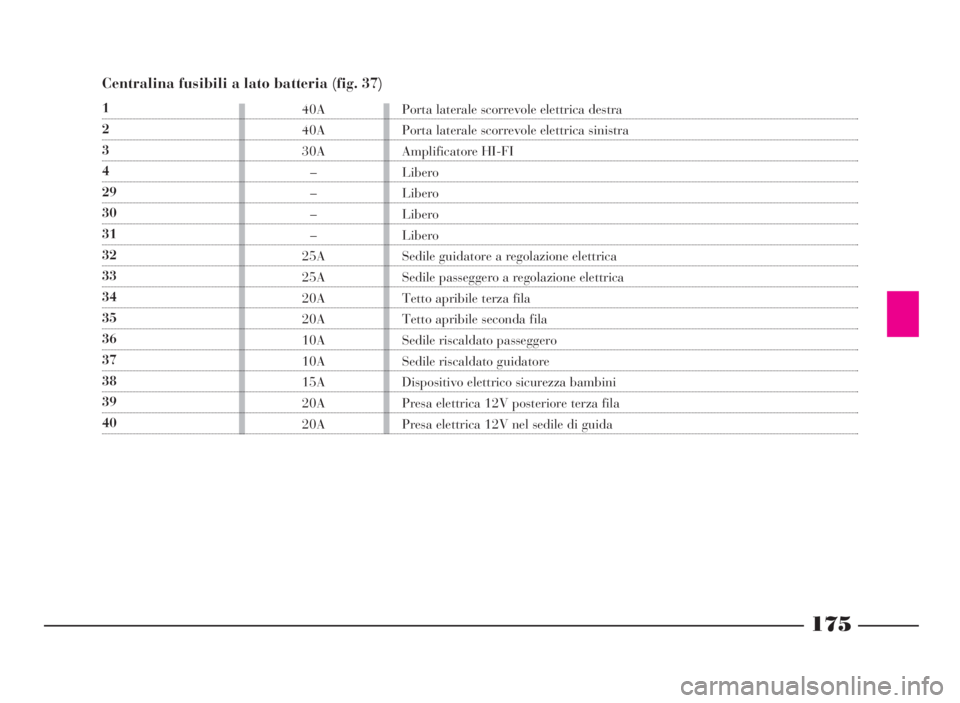

Centralina fusibili a lato batteria (fig. 37)
