PRESSION PNEUS
NON INDIQUE A LA
VITESSE
(pour versions/marchés,
où il est prévu)
Si l’on prévoit d’effectuer un voyage à
une vitesse supérieure à 160 km/h, il
est nécessaire de gonfler les pneus aux
pressions de pleine charge (voir le para-
graphe “Pressions de gonflage à froid”
au chapitre “Caractéristiques Tech-
niques”).
Sur certaines versions, si le système
T.P.M.S. relève que la pression d’un ou
plusieurs pneus n’est pas indiquée à la vi-
tesse à laquelle on est en train de rou-
ler, l’affichage visualise une message +
symbole (jaune ambre) qui resteront al-
lumés jusqu’à ce que la vitesse de la voi-
ture revienne au-dessous de la limite éta-
blie.
n
ATTENTION Dans cette condition, ré-
duire immédiatement la vitesse car le
chauffage excessif du pneu pourrait com-
promettre irrémédiablement les perfor-
mances et la durée, et, dans un cas li-
mite, il pourrait le faire crever.
ATTENTIONSi l’on veut procéder
quand même à une vitesse élevée (su-
périeure à 160 km/h), quand le sym-
bole s’allume sur l’affichage, il faut s’ar-
rêter le plus tôt possible pour adapter la
pression des pneus (voir le paragraphe
"Pressions de gonflage à froid" au cha-
pitre "Caractéristiques Techniques").PRESSION
INSUFFISANTE DES
PNEUS
(pour versions/marchés,
où il est prévu)
Sur certaines versions on visualise un
message + symbole (rouge) sur l’affi-
chage (avec une signalisation sonore) si
la pression d’un ou plusieurs pneus est
au-dessous du seuil établi. De cette façon,
le système T.P.M.S. prévient le conduc-
teur en signalant la possibilité d’un
pneu/plusieurs pneus dangereusement
dégonflé/s et donc d’une crevaison pos-
sible.
ATTENTIONNe pas poursuivre la
marche avec un ou plusieurs pneus à plat
car la conduite de la voiture peut être
compromise. Arrêter la marche en évitant
des freinages ou des braquages brusques.
Remplacer immédiatement la roue par la
roue compacte de secours (pour ver-
sions/marchés, où il est prévu) ou la ré-
parer en utilisant le kit prévu (voir le pa-
ragraphe “Remplacement d’une roue”
au chapitre “S’il vous arrive”) et s’adres-
ser, dès que possible, aux Services Agréés
Alfa Romeo.
n

169
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
169
S S
’ ’
I I
L L
V V
O O
U U
S S
A A
R R
R R
I I
V V
E E
DEMARRAGE PAR BATTERIE D’APPOINT................. 170
REMPLACEMENT D’UNE ROUE ............................ 171
KIT DE REPARATION RAPIDE DES PNEUS
FIX&GO automatic............................................ 176
REMPLACEMENT D’UNE AMPOULE ..................... 182
REMPLACEMENT D’UNE AMPOULE EXTERIEURE ..... 185
REMPLACEMENT D’UNE AMPOULE INTERIEURE ...... 191
REMPLACEMENT DES FUSIBLES .......................... 194
RECHARGE DE LA BATTERIE ................................ 204
SOULEVEMENT DE LA VOITURE ........................... 205
TRACTAGE DE LA VOITURE .................................. 206
Dans une situation d’urgence, il est conseillé d’appeler le numéro vert figurant sur le Carnet de Garantie.
Il est également possible de se connecter au site www.alfaromeo.com pour chercher
les Services Agréés Alfa Romeo les plus proches.

170
ATTENTIONNe pas brancher direc-
tement les bornes négatives des deux
batteries: d’éventuelles étincelles peu-
vent incendier le gaz détonnant qui pour-
rait sortir de la batterie. Si la batterie
d’appoint est installée sur une autre voi-
ture, il faut éviter qu’entre cette dernière
et la voiture à batterie déchargée des
parties métalliques ne viennent acci-
dentellement en contact.
DEMARRAGE
PAR BATTERIE
D’APPOINT
Si la batterie est déchargée, il est pos-
sible de démarrer le moteur en utilisant
une autre batterie, ayant une capacité
égale ou de peu supérieure par rapport
à la batterie déchargée.
Pour effectuer le démarrage, procéder
comme suit fig. 1:
❒brancher les bornes positives (signe
+à proximité de la borne) des deux
batteries à l’aide d’un câble spécial;
❒brancher à l’aide d’un deuxième
câble la borne négative (–) de la
batterie d’appoint à un point de mas-
se
Esur le moteur de la voiture à
démarrer;
❒démarrer le moteur;
❒quand le moteur est lancé, enlever
les câbles, en suivant l’ordre inver-
se par rapport à la procédure de
branchement.
170
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITESi après quelques tentatives le moteur
ne démarre pas, ne pas insister inutile-
ment, mais s’adresser aux Services
Agréés Alfa Romeo.
Eviter absolument d’uti-
liser un chargeur de bat-
terie rapide pour le dé-
marrage de secours: vous pour-
riez endommager les systèmes
électroniques et les centrales qui
gèrent les fonctions d’allumage
et d’alimentation du moteur.
Ce démarrage doit se
faire par un personnel
expert, car des manœuvres er-
ronées peuvent provoquer des
décharges électriques d’une
grande intensité. De plus, le li-
quide présent dans la batterie
est toxique et nocif; éviter le
contact avec la peau et les
yeux. Il est recommandé de ne
pas s’approcher de la batte-
rie avec des flammes libres ou
des cigarettes allumées et de
ne pas provoquer d’étincelles.
ATTENTION
A0F0201mfig. 1

179
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE❒si dans 5 minutes on n’atteint pas
la pression de 1,5 bar, désactiver le
compresseur de la valve et de la pri-
se de courant, puis déplacer la voi-
ture en avant d’environ 10 mètres,
de façon que le liquide pour sceller
se distribue à l’intérieur du pneu, et
répéter l’opération de gonflage;
❒si, même dans ce cas, dans 5 mi-
nutes à partir de l’allumage du com-
presseur, on n’atteint pas la pression
d’au moins 1,8 bar, ne pas pour-
suivre la marche car le pneu est trop
endommagé et le kit de réparation
n’est pas en mesure de
garantir la tenue appropriée, mais
s’adresser aux Services Agréés Alfa
Romeo;
❒dévisser le capuchon de la valve du
pneu, enlever le tuyau flexible de
remplissageA-fig. 14et visser la
bagueB-fig. 15sur la valve du
pneu;
❒s’assurer que l’interrupteur A-fig.
16du compresseur est en position
0(éteint), démarrer le moteur, in-
sérer la ficheA-fig. 17dans la pri-
se de courant/allume-cigares sur le
tunnel avant et actionner ensuite le
compresseur en déplaçant l’inter-
rupteur A-fig. 16en position I(al-
lumé);
❒gonfler le pneu à la valeur indiquée
au paragraphe “Roues” au chapitre
“Caractéristiques techniques”. Pour
une lecture plus précise, il est
conseillé de vérifier la valeur de la
pression sur le manomètre B-fig.
16le compresseur éteint;
A0F0116mfig. 14
A0F0214mfig. 15
A0F0213mfig. 16A0F0217mfig. 17

❒si le pneu a été gonflé à la pression
prescrite au paragraphe “Roues” au
chapitre “Caractéristiques tech-
niques”, redémarrer immédiate-
ment;
180
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Appliquer l’adhésif de
façon bien visible, afin
de signaler que le pneu a été
réparé avec le kit de répara-
tion rapide. Conduire très pru-
demment dans les virages. Ne
pas dépasser 80 km/h. Eviter
d’accélérer et de freiner brus-
quement.
ATTENTION
Il faut absolument com-
muniquer que le pneu a
été réparé avec le kit de ré-
paration rapide. Livrer le dé-
pliant d’information au per-
sonnel qui devra manier le
pneu traité avec le kit de ré-
paration des pneus.
ATTENTION
Si la pression est au-
dessous de 1,8 bar, ne
pas poursuivre la marche: le
kit de réparation rapide Fix &
Go automatic ne peut pas ga-
rantir la tenue appropriée,
puisque le pneu est trop en-
dommagé. S’adresser aux Ser-
vices Agréés Alfa Romeo.
ATTENTION
❒après avoir conduit pendant 10 mi-
nutes, s’arrêter et contrôler de nou-
veau la pression du pneu; rappe-
ler de serrer le frein à main;❒si, par contre, on relève une pres-
sion d’au moins 1,8 bar, rétablir la
pression correcte (le moteur tour-
nant et le frein à main serré) et re-
prendre la marche;
❒se diriger, en conduisant prudem-
ment, vers les Services Agréés
Alfa Romeo.

182
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
INDICATIONS GENERALES
❒Lorsqu’une lampe ne s’allume pas,
avant de la remplacer, vérifier le bon
état du fusible correspondant: pour
l’emplacement des fusibles, se rap-
porter au paragraphe “Remplace-
ment des fusibles” dans ce chapitre
même;
❒avant de remplacer une ampoule,
vérifier que les contacts ne soient pas
oxydés;
❒les lampes grillées doivent être rem-
placées par d’autres du même type
et ayant la même puissance;
❒après avoir remplacé une ampoule
des phares, vérifier toujours l’orien-
tation pour des raisons de sécurité.
ATTENTIONLa surface intérieure du
phare peut se recouvrir d’une légère
couche de buée: cela n’indique pas une
anomalie, c’est un phénomène naturel dû
à la basse température et au degré d’hu-
midité de l’air; ce phénomène disparaît ra-
pidement en allumant les phares. La pré-
sence de gouttes à l’intérieur du phare
indique une infiltration d’eau, s’adresser
aux Services Agréés Alfa Romeo.
REMPLACEMENT D’UNE AMPOULE
Des modifications ou
des réparations de
l’équipement électrique (cen-
trales électroniques) effec-
tuées de manière non correc-
te et sans tenir compte des ca-
ractéristiques techniques de
l’équipement peuvent provo-
quer des anomalies de fonc-
tionnement avec des risques
d’incendie.
ATTENTION
A cause de la tension
d’alimentation élevée,
le remplacement éventuel
d’une lampe à décharge de gaz
(Bixénon) doit être effectué
par un personnel spécialisé:
danger de mort! S’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION
Les ampoules à halogè-
ne contiennent du gaz
sous pression, en cas de rup-
ture, la projection de frag-
ments de verre est possible.
ATTENTION
Les ampoules à halogè-
ne doivent être mani-
pulées en touchant exclusive-
ment la partie métallique. Si le
verre transparent entre en
contact avec les doigts, l’in-
tensité de la lumière émise di-
minue et la durée peut être
compromise. En cas de contact
accidentel, frotter le verre avec
un chiffon humecté d’alcool et
laisser sécher.
ATTENTION

187
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

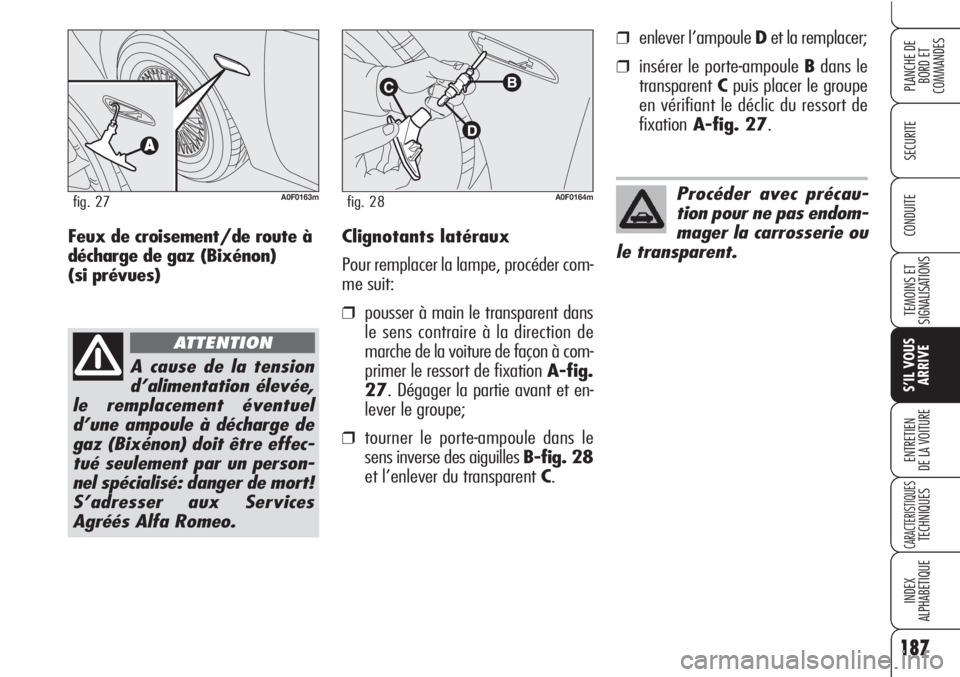

CONDUITEClignotants latéraux
Pour remplacer la lampe, procéder com-
me suit:
❒pousser à main le transparent dans
le sens contraire à la direction de
marche de la voiture de façon à com-
primer le ressort de fixation A-fig.
27. Dégager la partie avant et en-
lever le groupe;
❒tourner le porte-ampoule dans le
sens inverse des aiguilles B-fig. 28
et l’enlever du transparent C.
A0F0163mfig. 27A0F0164mfig. 28Procéder avec précau-
tion pour ne pas endom-
mager la carrosserie ou
le transparent.
A cause de la tension
d’alimentation élevée,
le remplacement éventuel
d’une ampoule à décharge de
gaz (Bixénon) doit être effec-
tué seulement par un person-
nel spécialisé: danger de mort!
S’adresser aux Services
Agréés Alfa Romeo.
ATTENTION
Feux de croisement/de route à
décharge de gaz (Bixénon)
(si prévues)
❒enlever l’ampoule Det la remplacer;
❒insérer le porte-ampoule Bdans le
transparentCpuis placer le groupe
en vérifiant le déclic du ressort de
fixationA-fig. 27.

188
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

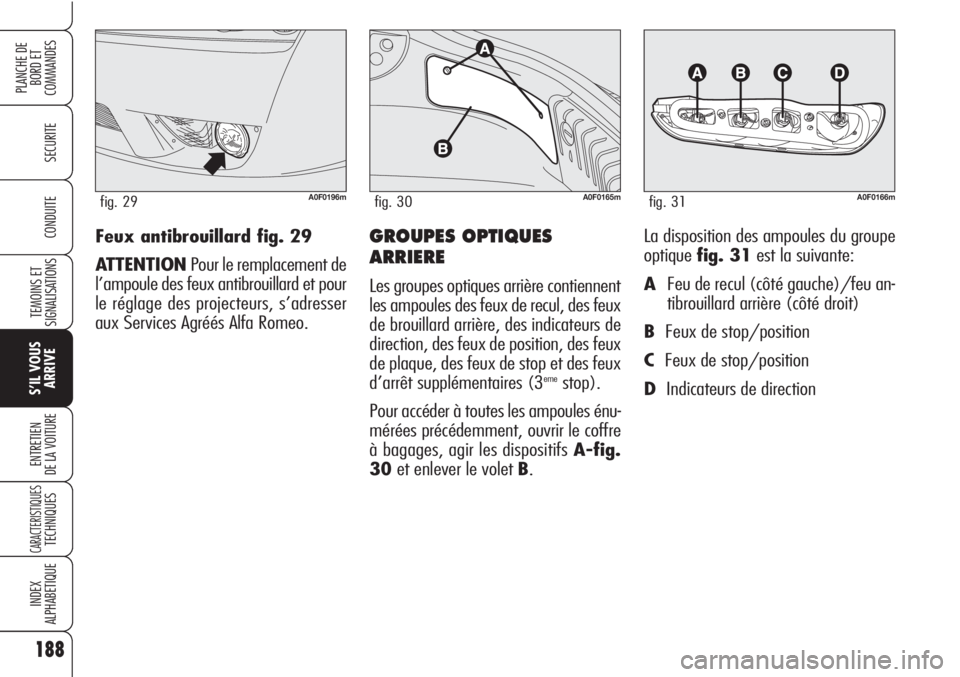

CONDUITEGROUPES OPTIQUES
ARRIERE
Les groupes optiques arrière contiennent
les ampoules des feux de recul, des feux
de brouillard arrière, des indicateurs de
direction, des feux de position, des feux
de plaque, des feux de stop et des feux
d’arrêt supplémentaires (3
emestop).
Pour accéder à toutes les ampoules énu-
mérées précédemment, ouvrir le coffre
à bagages, agir les dispositifs A-fig.
30et enlever le volet B.
A0F0165mfig. 30A0F0166mfig. 31
La disposition des ampoules du groupe
optiquefig. 31est la suivante:
AFeu de recul (côté gauche)/feu an-
tibrouillard arrière (côté droit)
BFeux de stop/position
CFeux de stop/position
DIndicateurs de direction
A0F0196mfig. 29
Feux antibrouillard fig. 29
ATTENTIONPour le remplacement de
l’ampoule des feux antibrouillard et pour
le réglage des projecteurs, s’adresser
aux Services Agréés Alfa Romeo.
