2010 Alfa Romeo Brera/Spider service

190
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

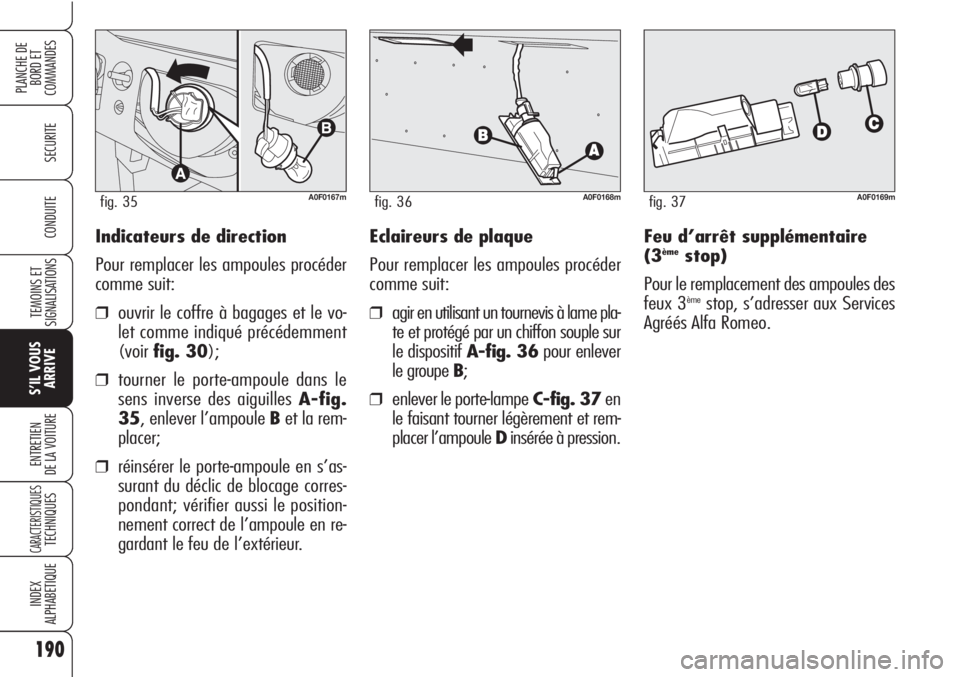

CONDUITEIndicateurs de direction
Pour remplacer les ampoules procéder
comme suit:
❒ouvrir le coffre à bagages et le vo-
let comme indiqué précédemment
(voirfig. 30);
❒tourner le porte-ampoule dans le
sens inverse des aiguilles A-fig.
35, enlever l’ampoule Bet la rem-
placer;
❒réinsérer le porte-ampoule en s’as-
surant du déclic de blocage corres-
pondant; vérifier aussi le position-
nement correct de l’ampoule en re-
gardant le feu de l’extérieur.
A0F0167mfig. 35
Feu d’arrêt supplémentaire
(3èmestop)
Pour le remplacement des ampoules des
feux 3
èmestop, s’adresser aux Services
Agréés Alfa Romeo. Eclaireurs de plaque
Pour remplacer les ampoules procéder
comme suit:❒agir en utilisant un tournevis à lame pla-
te et protégé par un chiffon souple sur
le dispositif A-fig. 36pour enlever
le groupe B;
❒enlever le porte-lampeC-fig. 37 en
le faisant tourner légèrement et rem-
placer l’ampoule Dinsérée à pression.
A0F0168mfig. 36A0F0169mfig. 37

191
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
REMPLACEMENT
D’UNE AMPOULE
INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer l’ampoule, s’adresser
aux Services Agréés Alfa Romeo.PLAFONNIERS MIROIRS
DE COURTOISIE
Pour remplacer les ampoules, procéder
comme suit:
❒ouvrir la couverture A-fig. 38du mi-
roir;
❒en exerçant une pression sur les
points indiqués par les flèches, enle-
ver le plafonnier B;
❒remplacer la lampe C-fig. 39en la
dégageant des contacts latéraux, et
en s’assurant que la nouvelle am-
poule soit correctement bloquée entre
les contacts mêmes.
A0F0280mfig. 38A0F0281mfig. 39

194
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0119mfig. 46
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FU-
SE, MAXI-FUSE) intervient,
s’adresser aux Services
Agréés Alfa Romeo. Avant de
remplacer un fusible, s’assurer
d’avoir sorti la clé de contact
du contacteur et d’avoir éteint
et/ou débranché tous les dis-
positifs électriques.
ATTENTION
Si un fusible général de
protection des systèmes
de sécurité (système airbag,
système de freinage), des sys-
tèmes motopropulseur (systè-
me moteur, système boîte de
vitesses) ou du système condui-
te se déclenche, s'adresser aux
Services Agréés Alfa Romeo.
ATTENTION
REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ceCaccrochée à la centrale sur la
planche de bord.

200
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 52
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 52
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 52
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 52
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 52
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 52
Lave-phares F09 20 52
Alarmes sonores F10 15 52
Services différents secondaires injection électronique F11 15 52
+ INT pour système injection électronique F16 7,5 52
Services primaires injection électronique F17 10 52
Nœud contrôle moteur F18 15 52
Compresseur climatiseur F19 7,5 52
Réchauffeur pare-brise F20 20 52
Alimentation pompe carburant F21 20 52
Bobines allumage/injecteurs (versions essence) F22 15 52
Services primaires injection électronique (versions diesel) F22 20 52
Alimentation autoradio/Système de radionavigation F23 15 52
Nœud Body Computer/Bobine relais lave-phares F31 7,5 48
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 48
Disponible F33 – 48
Disponible F34 – 48

202
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 48
Centrale rideau pare-soleil électrique F46 20 48
Système de radionavigation F49 7,5 48
Centrale capteur de pluie F49 7,5 48
Nœud volant F49 7,5 48
Planche boutons de commande F49 7,5 48
Nœud capteurs de stationnement F49 7,5 48
Eclairage commandes tunnel central F49 7,5 48
Eclairage commandes sièges avant F49 7,5 48
Services sur le pare-brise F49 7,5 48
Prédisposition téléphone portable F49 7,5 48
Bouton START/STOP F49 7,5 48
Système Air Bag F50 7,5 48
Centrale système contrôle pression pneus F51 7,5 48
Système prédisposition autoradio F51 7,5 48
Essuie-lave-lunette F52 15 48
Nœud tableau de bord F53 10 48
Amplificateur autoradio avec DSP F54 30 54
Amplificateur audio HI-FI F54 30 54

204
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
RECHARGE DE LA
BATTERIE
ATTENTION La description de la pro-
cédure de recharge de la batterie est
fournie uniquement à titre d’informa-
tion. Pour l’exécution de cette opération,
il est recommandé de s’adresser aux
Services Agrées Alfa Romeo.
Il est recommandé de procéder à une re-
charge lente à bas ampérage pendant
24 heures environ. Une recharge plus
longue pourrait endommager la batte-
rie.Pour effectuer la recharge, procéder
comme suit:
❒débrancher la borne du pôle néga-
tif (–) de la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en
respectant les polarités;
❒allumer l’appareil de recharge;
❒une fois la recharge achevée,
éteindre l’appareil avant de le dé-
brancher de la batterie;
❒rebrancher la borne au pôle néga-
tif (–) de la batterie.
Le liquide contenu dans
la batterie est toxique
et corrosif, éviter le contact
avec la peau et les yeux. L’opé-
ration de recharge de la bat-
terie doit être effectuée dans
un milieu ventilé et loin de
flammes libres ou pouvant être
sources d’étincelles: danger
d’explosion et d’incendie.
ATTENTION
Ne pas essayer de re-
charger une batterie
congelée: il faut d’abord la dé-
congeler, autrement on court le
risque d’explosion. S’il y a eu
congélation, il faut faire
contrôler la batterie avant la
recharge par un personnel spé-
cialisé, pour vérifier que les
éléments n’aient pas été en-
dommagés et que le corps ne
soit pas fissuré, avec risque de
fuite d’acide toxique et corro-
sif.
ATTENTION

205
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
SOULEVEMENT DE
LA VOITURE
AVEC PONT A BRAS OU
AVEC PONT D’ATELIER
La voiture ne doit jamais être soulevée
avant mais seulement latéralement en
disposant l’extrémité des bras ou le pont
d’atelier dans les zones illustrées dans
lafig. 55. Pour le soulèvement s’adres-
ser toujours aux Services Agréés Alfa Ro-
meo.A0F0195mfig. 55
AVEC LE CRIC
Voir ce qui est décrit au paragraphe
“Remplacement d’une roue” dans ce
chapitre.

210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ENTRETIEN
PROGRAMME
Un entretien correct est déterminant pour
garantir à la voiture une longue durée
dans des conditions optimales.
Pour cette raison Alfa Romeo a prévu une
série de contrôles et d’interventions d’en-
tretien tous les 35.000 kilomètres (ou
21.000 mi).
ATTENTIONL'intervalle effectif de vi-
dange de l'huile et de remplacement du
filtre à huile moteur dépend des condi-
tions d'emploi de la voiture et est signa-
lé par le témoin ou un message (s'il est
prévu) sur le combiné de bord.
ATTENTIONA 2000 km de l’échéan-
ce de l’entretien, l’affichage visualise un
message.Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes
les exigences de la voiture: même pen-
dant la période initiale avant le coupon
des 35.000 km (ou 21.000 mi) et en-
suite, entre un coupon et le suivant, il faut
toujours effectuer les contrôles ordinaires,
comme par exemple le contrôle systé-
matique avec appoint éventuel du niveau
des liquides, du gonflage des pneus, etc...
ATTENTIONLes coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Services Agréés Alfa Ro-
meo à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à d’ul-
térieurs remplacements ou réparations,
ces dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTIONIl est recommandé de si-
gnaler immédiatement aux Services
Agréés Alfa Romeo de petites anomalies
de fonctionnement éventuelles sans at-
tendre l’exécution du prochain coupon.
Si la voiture est souvent employée pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.
