RUITENSPROEIER
Als de ruitensproeier niet werkt, contro-
leer dan eerst het niveau in het ruiten-
sproeiertankje (zie de paragraaf “Ni-
veaus controleren” in het hoofdstuk
“Voorzorgsmaatregelen en onder-
houd”).
Controleer vervolgens of de sproeier-
mondenA-fig. 3niet verstopt zijn en
maak ze eventueel weer open m.b.v.
een naald.
277
ALFA 159 SPORTWAGON
A0E0269mfig. 4
A0E0263mfig. 5
A0E0268mfig. 3
BAGAGERUIMTE
BAGAGERUIMTE IN
NOODGEVALLEN VANUIT
HET INTERIEUR OPENEN
Ga als volgt te werk als de bagage-
ruimte vanuit het interieur geopend
moet worden als de accu leeg is of als
de elektrische ontgrendeling defect is:
❒klap de achterbank geheel naar vo-
ren (zie de paragraaf “Bagage-
ruimte vergroten” in het hoofdstuk
“Dashboard en bediening”);
❒verwijder de hoofdsteun achter;
❒neem de schroevendraaier uit de ge-
reedschaphouder en plaats in de ba-
gageruimte (op het achterpaneel)
de schroevendraaier in de opening
A-fig. 4en bedien vervolgens de
hendelB-fig. 5.
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 277

Als u de rechterzijde van de bagage-
ruimte vergroot, kunt u twee passagiers
op het linker gedeelte van de achter-
bank vervoeren. Als u de linkerzijde van
de bagageruimte vergroot, kunt u één
passagier op het rechter gedeelte van
de achterbank vervoeren.BELANGRIJKE TIPS
❒controleer voordat de rugleuning
wordt neergeklapt of de hoofdsteun
geheel omlaag staat. De hoofdsteun
kan worden verwijderd om de ba-
gageruimte groter te maken;
❒controleer voordat de rugleuning
wordt neergeklapt of de armsteun
omhoog staat. Als de dat niet het ge-
val is, plaats de armsteun dan om-
hoog in de zitting (zie de paragraaf
“Uitrusting in het interieur” in het
hoofdstuk “Dashboard en bedie-
ning”).
BAGAGERUIMTE
VERGROTEN
Het is mogelijk de bagageruimte te ver-
groten door de deelbare achterbank ge-
deeltelijk (1/3 of 2/3) of geheel neer
te klappen.
Ga als volgt te werk:
❒laat de hoofdsteunen van de achter-
bank geheel zakken;
❒controleer of de gordels niet gespan-
nen zijn of gedraaid zitten;
❒zet de hendel A-fig. 6van de rug-
leuningvergrendeling omhoog om
respectievelijk het linker- of het rech-
terdeel van de rugleuning te ont-
grendelen en dit naar voren te klap-
pen. Als de borghendel omhoog
staat, is er een “rode band” Bzicht-
baar.
278
ALFA 159 SPORTWAGON
A0E0085mfig. 6
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 278

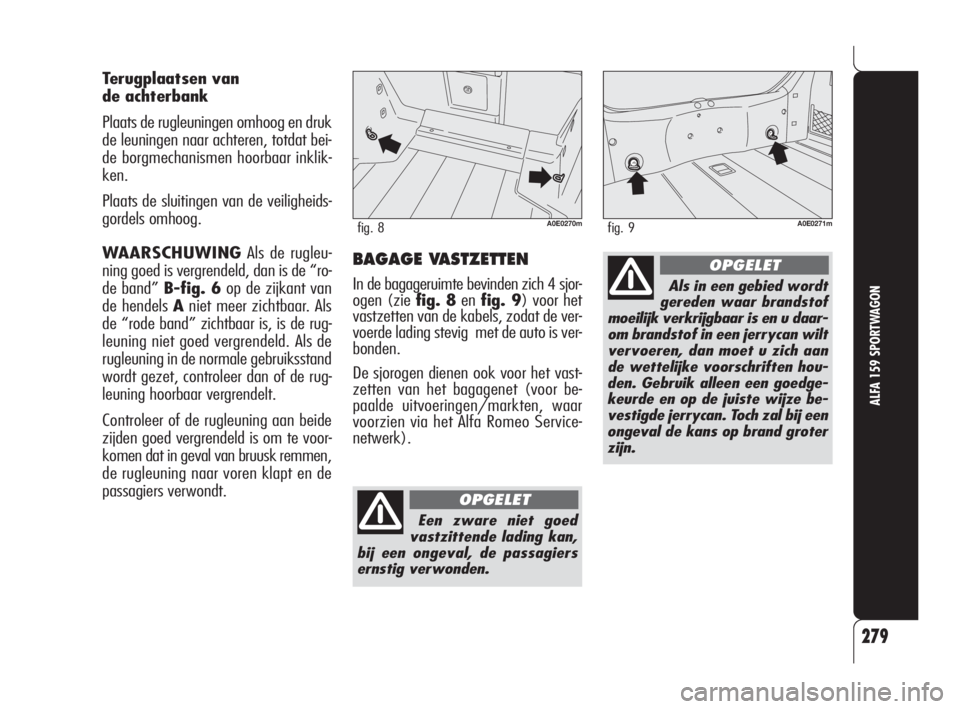

Terugplaatsen van
de achterbank
Plaats de rugleuningen omhoog en druk
de leuningen naar achteren, totdat bei-
de borgmechanismen hoorbaar inklik-
ken.
Plaats de sluitingen van de veiligheids-
gordels omhoog.
WAARSCHUWINGAls de rugleu-
ning goed is vergrendeld, dan is de “ro-
de band” B-fig. 6op de zijkant van
de hendels Aniet meer zichtbaar. Als
de “rode band” zichtbaar is, is de rug-
leuning niet goed vergrendeld. Als de
rugleuning in de normale gebruiksstand
wordt gezet, controleer dan of de rug-
leuning hoorbaar vergrendelt.
Controleer of de rugleuning aan beide
zijden goed vergrendeld is om te voor-
komen dat in geval van bruusk remmen,
de rugleuning naar voren klapt en de
passagiers verwondt.
279
ALFA 159 SPORTWAGON
A0E0270mfig. 8
BAGAGE VASTZETTEN
In de bagageruimte bevinden zich 4 sjor-
ogen (zie fig. 8enfig. 9) voor het
vastzetten van de kabels, zodat de ver-
voerde lading stevig met de auto is ver-
bonden.
De sjorogen dienen ook voor het vast-
zetten van het bagagenet (voor be-
paalde uitvoeringen/markten, waar
voorzien via het Alfa Romeo Service-
netwerk).
A0E0271mfig. 9
Als in een gebied wordt
gereden waar brandstof
moeilijk verkrijgbaar is en u daar-
om brandstof in een jerrycan wilt
vervoeren, dan moet u zich aan
de wettelijke voorschriften hou-
den. Gebruik alleen een goedge-
keurde en op de juiste wijze be-
vestigde jerrycan. Toch zal bij een
ongeval de kans op brand groter
zijn.
OPGELET
Een zware niet goed
vastzittende lading kan,
bij een ongeval, de passagiers
ernstig verwonden.
OPGELET
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 279

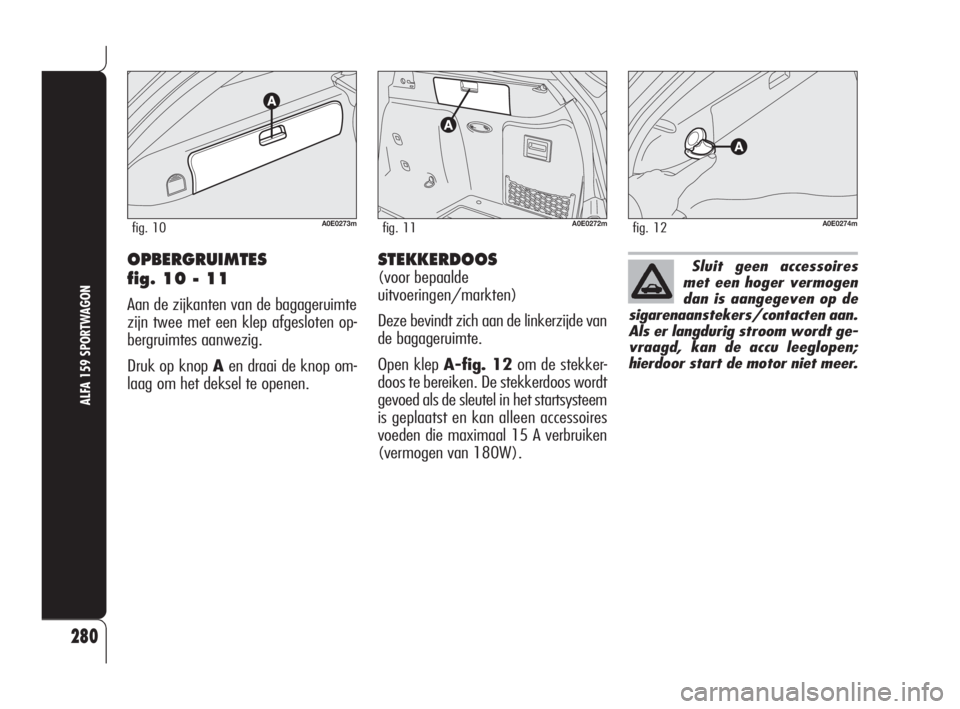

OPBERGRUIMTES
fig. 10 - 11
Aan de zijkanten van de bagageruimte
zijn twee met een klep afgesloten op-
bergruimtes aanwezig.
Druk op knop Aen draai de knop om-
laag om het deksel te openen.
280
ALFA 159 SPORTWAGON
A0E0273mfig. 10A0E0274mfig. 12A0E0272mfig. 11
Sluit geen accessoires
met een hoger vermogen
dan is aangegeven op de
sigarenaanstekers/contacten aan.
Als er langdurig stroom wordt ge-
vraagd, kan de accu leeglopen;
hierdoor start de motor niet meer.STEKKERDOOS
(voor bepaalde
uitvoeringen/markten)
Deze bevindt zich aan de linkerzijde van
de bagageruimte.
Open klep A-fig. 12om de stekker-
doos te bereiken. De stekkerdoos wordt
gevoed als de sleutel in het startsysteem
is geplaatst en kan alleen accessoires
voeden die maximaal 15 A verbruiken
(vermogen van 180W).
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 280

281
ALFA 159 SPORTWAGON
A0E0281mfig. 13A0E0282mfig. 14

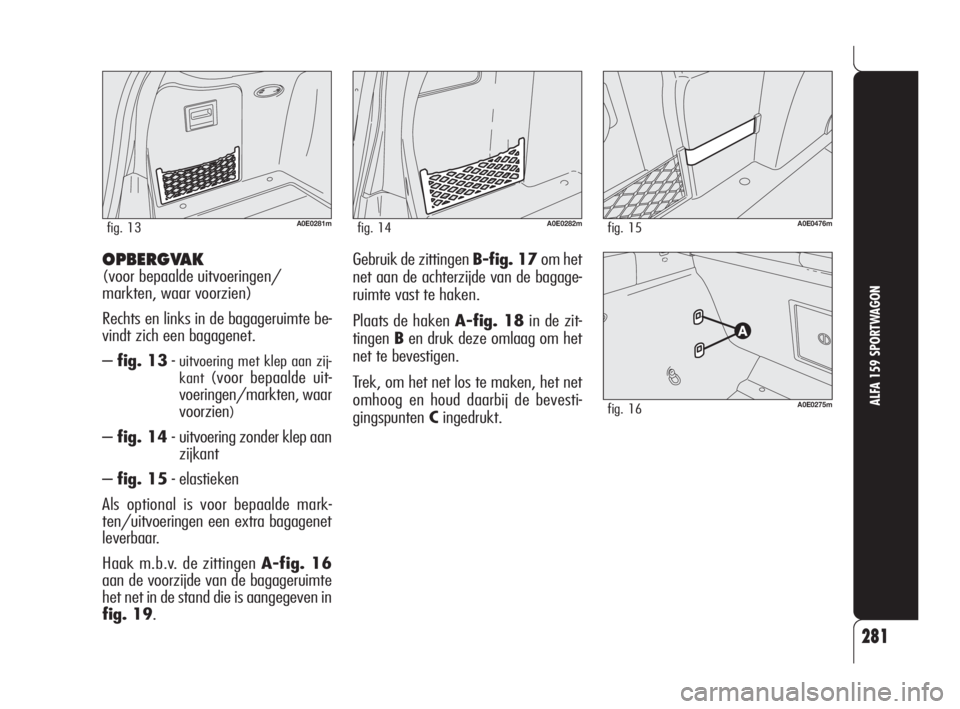

OPBERGVAK
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Rechts en links in de bagageruimte be-
vindt zich een bagagenet.
–fig. 13-
uitvoering met klep aan zij-
kant
(voor bepaalde uit-
voeringen/markten, waar
voorzien
)
–fig. 14- uitvoering zonder klep aan
zijkant
–fig. 15- elastieken
Als optional is voor bepaalde mark-
ten/uitvoeringen een extra bagagenet
leverbaar.
Haak m.b.v. de zittingen A-fig. 16
aan de voorzijde van de bagageruimte
het net in de stand die is aangegeven in
fig. 19.Gebruik de zittingen B-fig. 17om het
net aan de achterzijde van de bagage-
ruimte vast te haken.
Plaats de haken A-fig. 18in de zit-
tingenBen druk deze omlaag om het
net te bevestigen.
Trek, om het net los te maken, het net
omhoog en houd daarbij de bevesti-
gingspuntenCingedrukt.
A0E0275mfig. 16
A0E0476mfig. 15
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 281

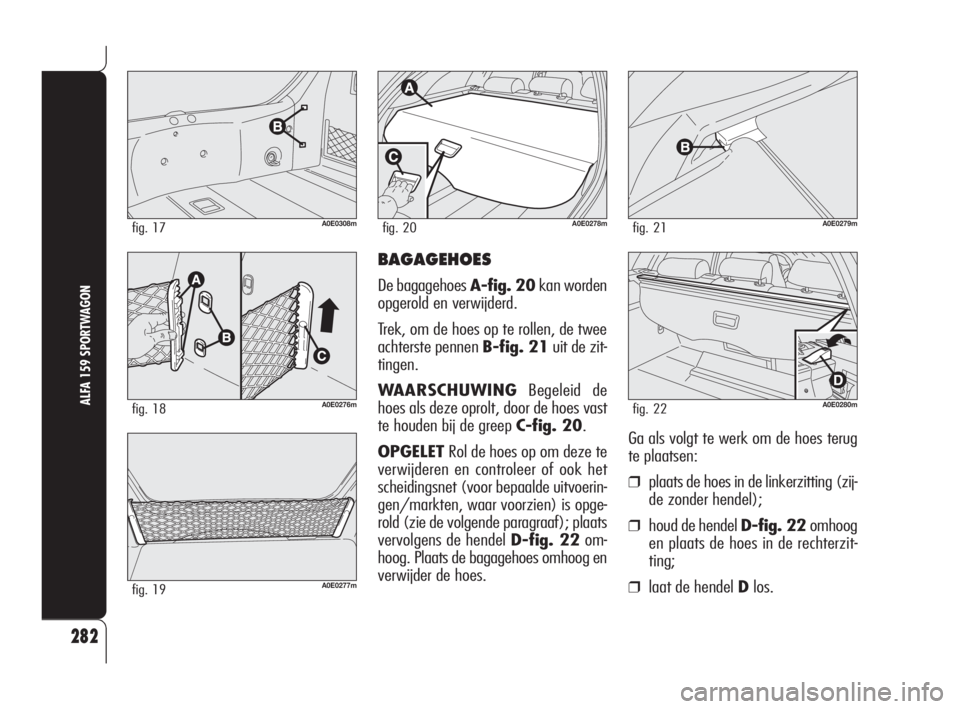

BAGAGEHOES
De bagagehoes A-fig. 20kan worden
opgerold en verwijderd.
Trek, om de hoes op te rollen, de twee
achterste pennen B-fig. 21uit de zit-
tingen.
WAARSCHUWINGBegeleid de
hoes als deze oprolt, door de hoes vast
te houden bij de greep C-fig. 20.
OPGELETRol de hoes op om deze te
verwijderen en controleer of ook het
scheidingsnet (voor bepaalde uitvoerin-
gen/markten, waar voorzien) is opge-
rold (zie de volgende paragraaf); plaats
vervolgens de hendel D-fig. 22om-
hoog. Plaats de bagagehoes omhoog en
verwijder de hoes.
A0E0278mfig. 20A0E0279mfig. 21
A0E0280mfig. 22
282
ALFA 159 SPORTWAGON
Ga als volgt te werk om de hoes terug
te plaatsen:
❒plaats de hoes in de linkerzitting (zij-
de zonder hendel);
❒houd de hendel D-fig. 22omhoog
en plaats de hoes in de rechterzit-
ting;
❒laat de hendel Dlos.
A0E0308mfig. 17
A0E0276mfig. 18
A0E0277mfig. 19
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 282

283
ALFA 159 SPORTWAGON

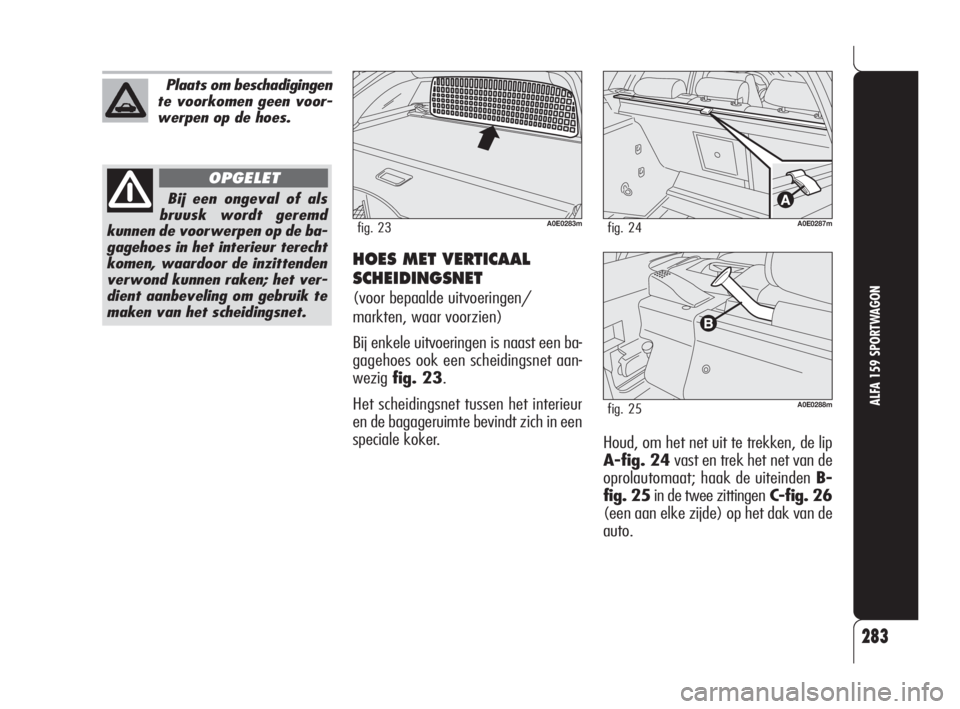

HOES MET VERTICAAL
SCHEIDINGSNET
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij enkele uitvoeringen is naast een ba-
gagehoes ook een scheidingsnet aan-
wezigfig. 23.
Het scheidingsnet tussen het interieur
en de bagageruimte bevindt zich in een
speciale koker.
A0E0283mfig. 23A0E0287mfig. 24
A0E0288mfig. 25
Houd, om het net uit te trekken, de lip
A-fig. 24vast en trek het net van de
oprolautomaat; haak de uiteinden B-
fig. 25in de twee zittingenC-fig. 26
(een aan elke zijde) op het dak van de
auto.
Plaats om beschadigingen
te voorkomen geen voor-
werpen op de hoes.
Bij een ongeval of als
bruusk wordt geremd
kunnen de voorwerpen op de ba-
gagehoes in het interieur terecht
komen, waardoor de inzittenden
verwond kunnen raken; het ver-
dient aanbeveling om gebruik te
maken van het scheidingsnet.
OPGELET
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 283

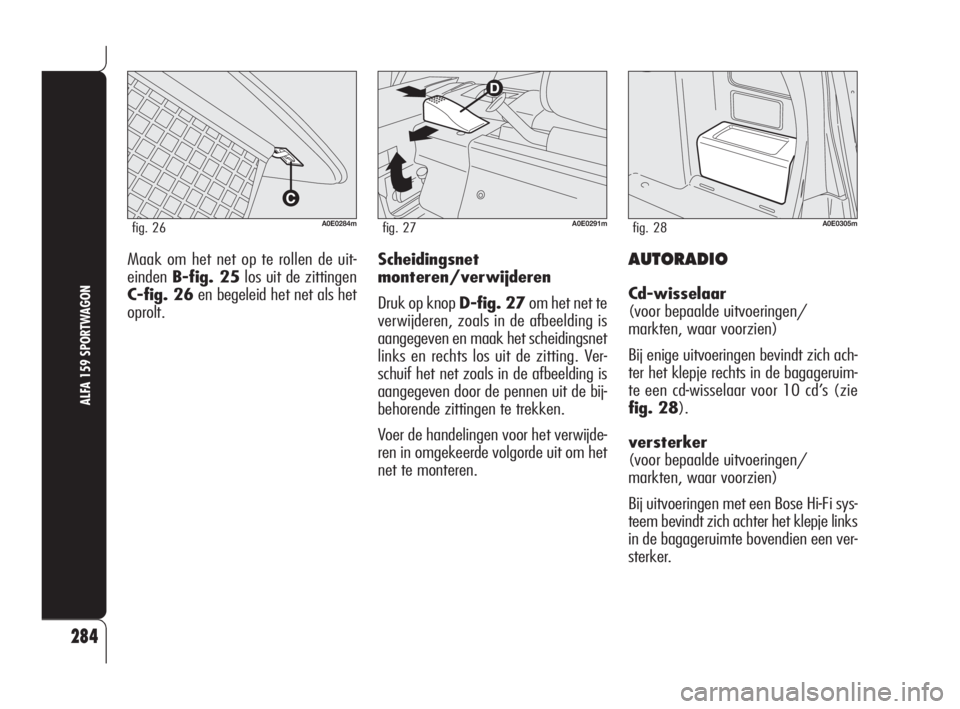

AUTORADIO
Cd-wisselaar
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij enige uitvoeringen bevindt zich ach-
ter het klepje rechts in de bagageruim-
te een cd-wisselaar voor 10 cd’s (zie
fig. 28).
versterker
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij uitvoeringen met een Bose Hi-Fi sys-
teem bevindt zich achter het klepje links
in de bagageruimte bovendien een ver-
sterker. Maak om het net op te rollen de uit-
eindenB-fig. 25los uit de zittingen
C-fig. 26en begeleid het net als het
oprolt.
A0E0291mfig. 27A0E0284mfig. 26
284
ALFA 159 SPORTWAGON
A0E0305mfig. 28
Scheidingsnet
monteren/verwijderen
Druk op knop D-fig. 27om het net te
verwijderen, zoals in de afbeelding is
aangegeven en maak het scheidingsnet
links en rechts los uit de zitting. Ver-
schuif het net zoals in de afbeelding is
aangegeven door de pennen uit de bij-
behorende zittingen te trekken.
Voer de handelingen voor het verwijde-
ren in omgekeerde volgorde uit om het
net te monteren.
