2010 Abarth Punto Evo Notice d'entretien (in French)

Les piles usées sont nocives pour
l’environnement. Elles doivent être jetées
dans des conteneurs conçus spécialement
à cet effet, conformément à la législation en
vigueur ou bien elles peuvent être remises au
Réseau Après-vente Abarth, qui se chargera de
leur recyclage.REMPLACEMENT DU BOÎTIER DE
TÉLÉCOMMANDE
fig. 7
Pour remplacer le boîtier de télécommande, suivre la
procédure indiquée sur la figure.
Demande de télécommandes supplémentaires
Le système peut reconnaître jusqu’à 8 télécommandes.
Si une nouvelle télécommande s’avère nécessaire,
s’adresser au Réseau Après-vente Abarth, présenter la
CODE card, un document personnel d’identité et les
documents d’identification de la propriété du véhicule.
fig. 7F0U008Ab
8
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 8

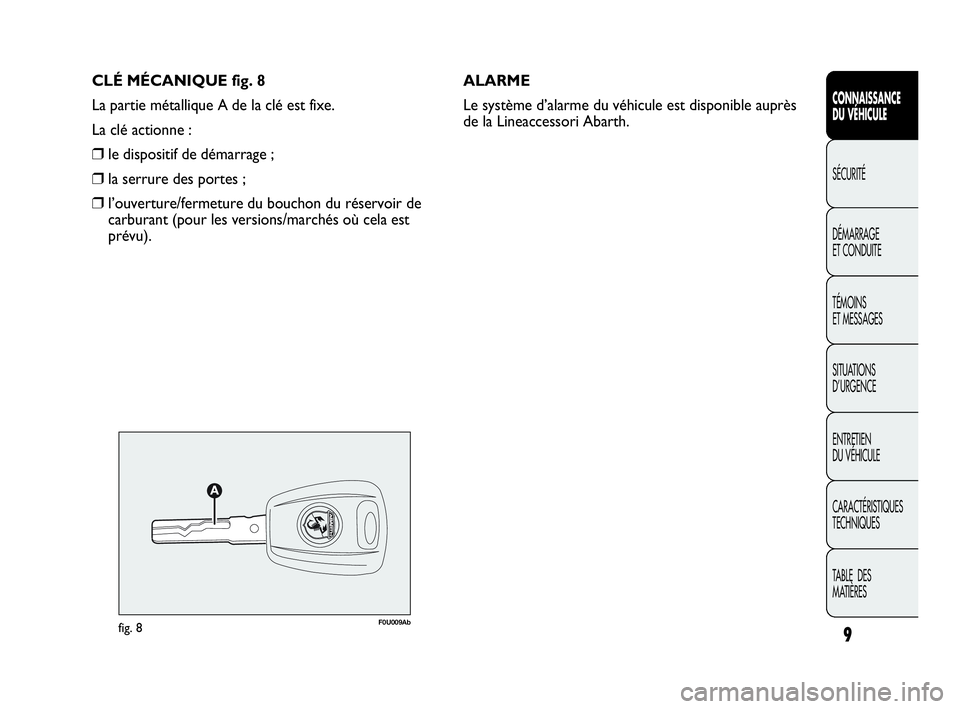

CLÉ MÉCANIQUE fig. 8
La partie métallique A de la clé est fixe.
La clé actionne :
❒le dispositif de démarrage ;
❒la serrure des portes ;
❒l’ouverture/fermeture du bouchon du réservoir de
carburant (pour les versions/marchés où cela est
prévu).ALARME
Le système d’alarme du véhicule est disponible auprès
de la Lineaccessori Abarth.
fig. 8F0U009Ab
9
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 9

Nous résumons ci-après les principales fonctions activables avec les clés (avec et sans télécommande) :
Type de clé
Clé mécanique
Clé avec télécommande
Signalisation visuelle
Clignotement indicateurs
de direction (uniquement avec clé
dotée de télécommande)
DEL de dissuasion
Déverrouillage des
serrures
Rotation de la clé
dans le sens inverse des
aiguilles d’une montre
(côté conducteur)
Rotation de la clé
dans le sens inverse des
aiguilles d’une montre
(côté conducteur)
Pression brève
sur le bouton
Ë
2 clignotements
ExtinctionVerrouillage des serrures
de l’extérieur
Rotation de la clé
dans le sens des aiguilles
d’une montre
(côté conducteur)
Rotation de la clé
dans le sens des aiguilles
d’une montre
(côté conducteur)
Brève pression
sur le bouton
Á
1 clignotement
Allumage fixe pendant
environ 3 secondes, puis
clignotement de dissuasionActivation
Dead lock (*)
–
–
Double pression
sur le bouton
Á
3 clignotements
Double clignotement puis
clignotement de dissuasionDéverrouillage serrure
hayon
–
–
Pression brève
sur le bouton
R
2 clignotements
Clignotement de
dissuasion
(*) Pour les versions/marchés, où cela est prévu.
10
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 10

fig. 9F0U010Ab
En cas de violation du dispositif de
démarrage (par ex. une tentative de
vol), faire contrôler le fonctionnement auprès
du Réseau Après-vente Abarth avant de
reprendre la route.
ATTENTION
Quand on quitte le véhicule, extraire
systématiquement la clé afin d’éviter
que quelqu’un n’actionne les commandes par
inadvertance. Ne pas oublier de serrer le frein
à main. Si le véhicule est garé en côte, engager
la première vitesse ; s’il est garé dans une
descente, engager la marche arrière. Ne jamais
laisser des enfants dans le véhicule sans
surveillance.
ATTENTION
DISPOSITIF DE DÉMARRAGE
La clé peut tourner dans 3 positions différentes fig. 9 :
❒STOP : moteur éteint, clé extractible, direction
verrouillée. Le fonctionnement de certains dispositifs
électriques (par ex. autoradio, fermeture
centralisée...) n’est pas neutralisé.
❒MAR : position de marche. Tous les dispositifs
électriques sont en service.
❒AVV : démarrage du moteur (position instable).
Le contact est pourvu d’un système électronique de
sécurité qui oblige, en cas de ratés au démarrage, à
ramener la clé dans la position STOP avant de répéter la
manœuvre de démarrage.
11
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 11

12
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

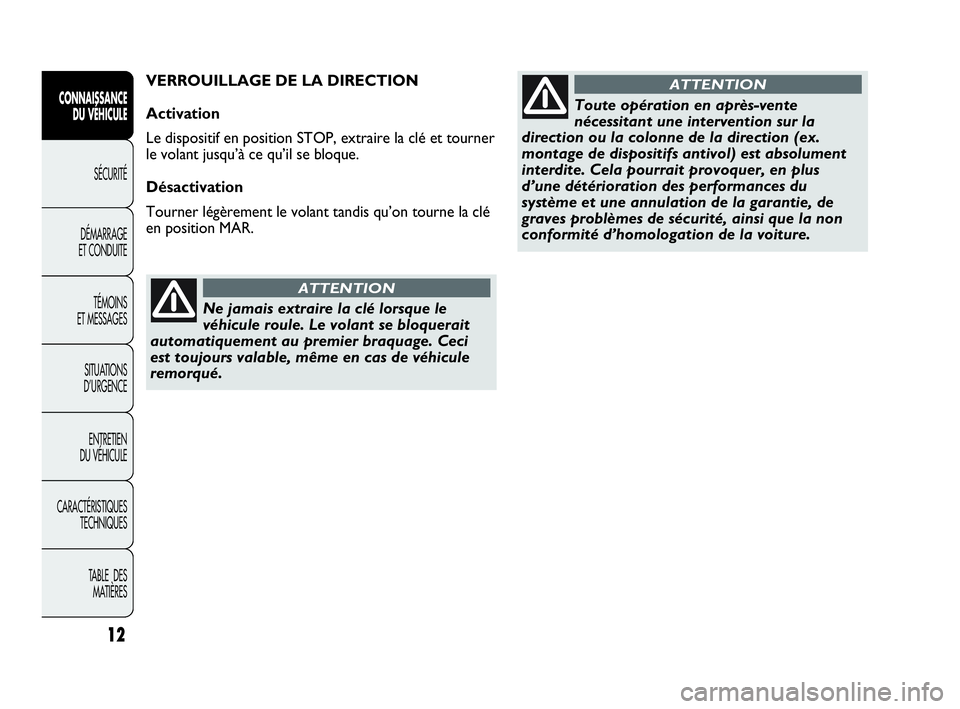

Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage. Ceci
est toujours valable, même en cas de véhicule
remorqué.
ATTENTION
Toute opération en après-vente
nécessitant une intervention sur la
direction ou la colonne de la direction (ex.
montage de dispositifs antivol) est absolument
interdite. Cela pourrait provoquer, en plus
d’une détérioration des performances du
système et une annulation de la garantie, de
graves problèmes de sécurité, ainsi que la non
conformité d’homologation de la voiture.
ATTENTIONVERROUILLAGE DE LA DIRECTION
Activation
Le dispositif en position STOP, extraire la clé et tourner
le volant jusqu’à ce qu’il se bloque.
Désactivation
Tourner légèrement le volant tandis qu’on tourne la clé
en position MAR.
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 12

13
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

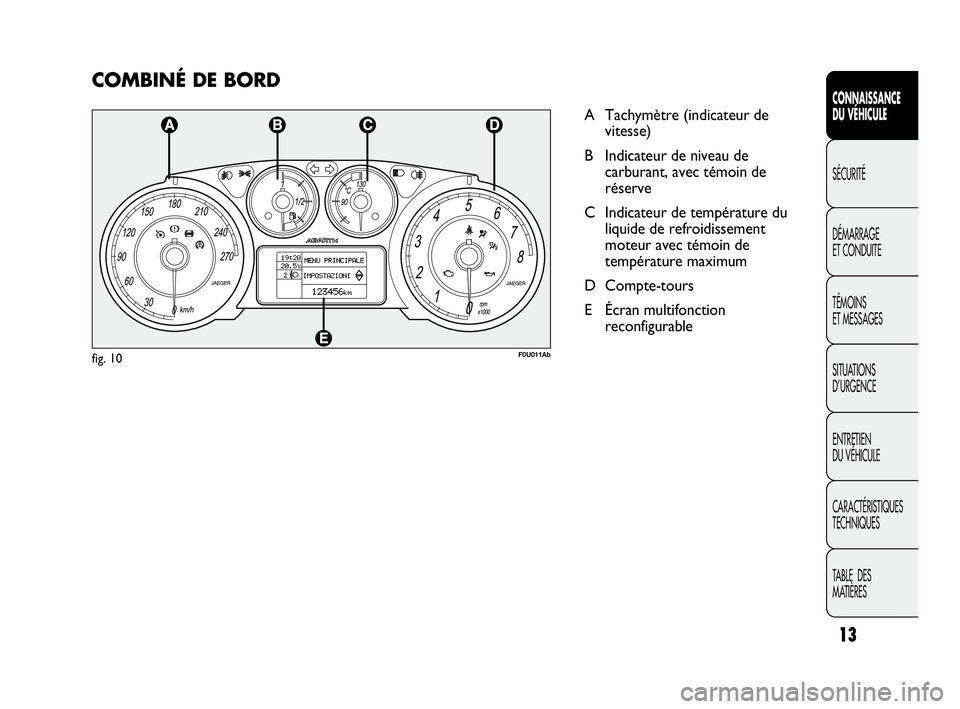

COMBINÉ DE BORD
A Tachymètre (indicateur de
vitesse)
B Indicateur de niveau de
carburant, avec témoin de
réserve
C Indicateur de température du
liquide de refroidissement
moteur avec témoin de
température maximum
D Compte-tours
E Écran multifonction
reconfigurable
F0U011Abfig. 10
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 13

14
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

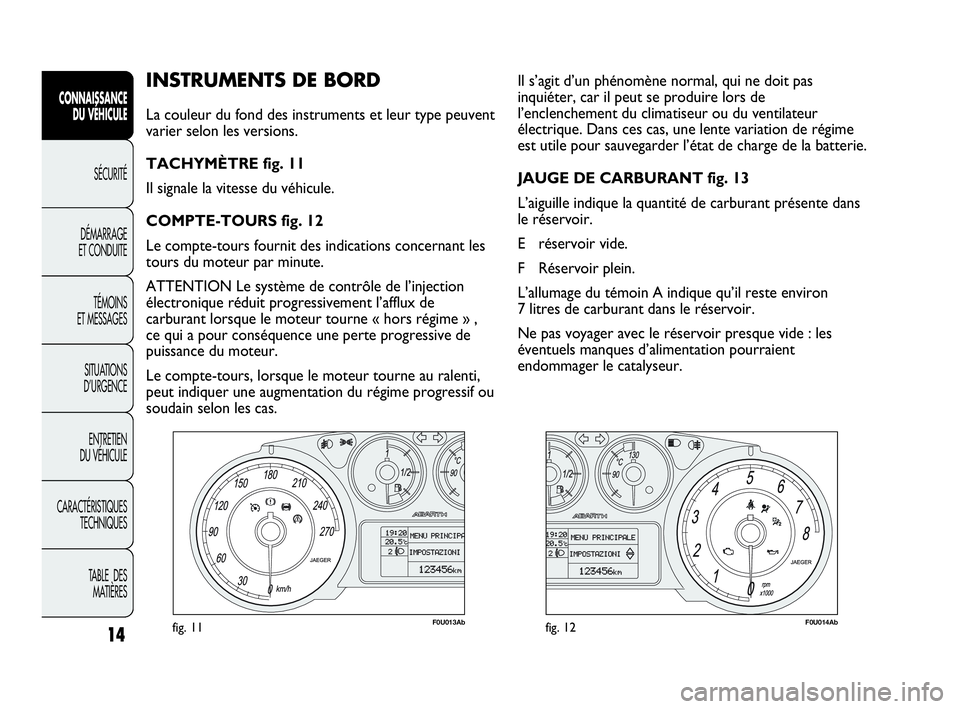

INSTRUMENTS DE BORD
La couleur du fond des instruments et leur type peuvent
varier selon les versions.
TACHYMÈTRE fig. 11
Il signale la vitesse du véhicule.
COMPTE-TOURS fig. 12
Le compte-tours fournit des indications concernant les
tours du moteur par minute.
ATTENTION Le système de contrôle de l’injection
électronique réduit progressivement l’afflux de
carburant lorsque le moteur tourne « hors régime » ,
ce qui a pour conséquence une perte progressive de
puissance du moteur.
Le compte-tours, lorsque le moteur tourne au ralenti,
peut indiquer une augmentation du régime progressif ou
soudain selon les cas.Il s’agit d’un phénomène normal, qui ne doit pas
inquiéter, car il peut se produire lors de
l’enclenchement du climatiseur ou du ventilateur
électrique. Dans ces cas, une lente variation de régime
est utile pour sauvegarder l’état de charge de la batterie.
JAUGE DE CARBURANT fig. 13
L’aiguille indique la quantité de carburant présente dans
le réservoir.
E réservoir vide.
F Réservoir plein.
L’allumage du témoin A indique qu’il reste environ
7 litres de carburant dans le réservoir.
Ne pas voyager avec le réservoir presque vide : les
éventuels manques d’alimentation pourraient
endommager le catalyseur.
fig. 12F0U014Abfig. 11F0U013Ab
001-028 GPUNTO EVO Abarth FR 2ed 27-04-2010 16:36 Pagina 14

15
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U015Abfig. 13F0U016Abfig. 14

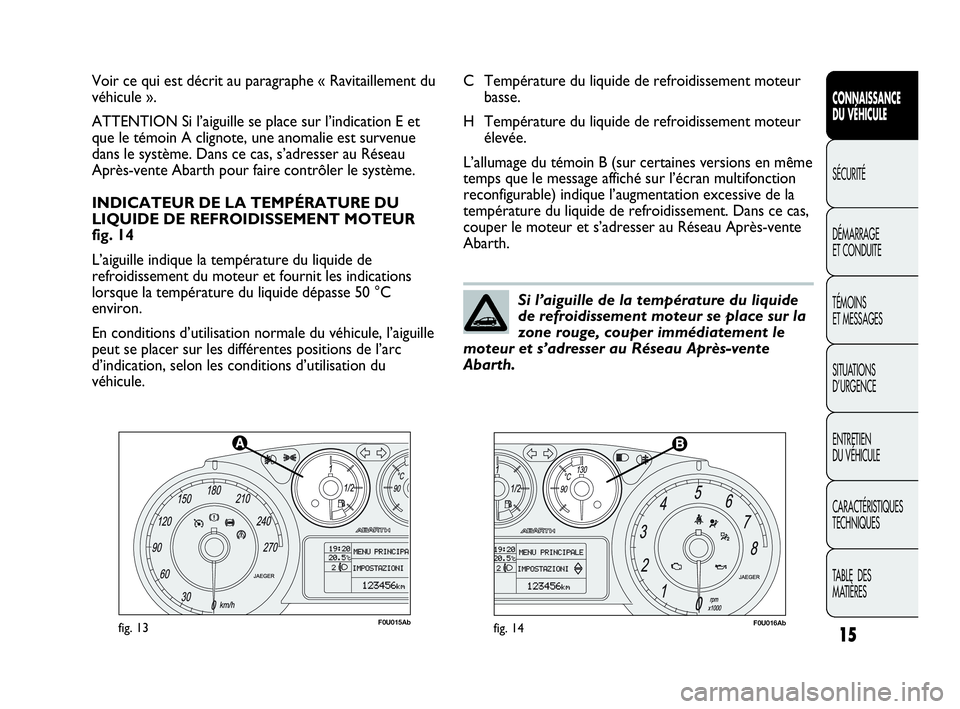

C Température du liquide de refroidissement moteur
basse.
H Température du liquide de refroidissement moteur
élevée.
L’allumage du témoin B (sur certaines versions en même
temps que le message affiché sur l’écran multifonction
reconfigurable) indique l’augmentation excessive de la
température du liquide de refroidissement. Dans ce cas,
couper le moteur et s’adresser au Réseau Après-vente
Abarth. Voir ce qui est décrit au paragraphe « Ravitaillement du
véhicule ».
ATTENTION Si l’aiguille se place sur l’indication E et
que le témoin A clignote, une anomalie est survenue
dans le système. Dans ce cas, s’adresser au Réseau
Après-vente Abarth pour faire contrôler le système.
INDICATEUR DE LA TEMPÉRATURE DU
LIQUIDE DE REFROIDISSEMENT MOTEUR
fig. 14
L’aiguille indique la température du liquide de
refroidissement du moteur et fournit les indications
lorsque la température du liquide dépasse 50 °C
environ.
En conditions d’utilisation normale du véhicule, l’aiguille
peut se placer sur les différentes positions de l’arc
d’indication, selon les conditions d’utilisation du
véhicule.
Si l’aiguille de la température du liquide
de refroidissement moteur se place sur la
zone rouge, couper immédiatement le
moteur et s’adresser au Réseau Après-vente
Abarth.
