2010 Abarth Punto Evo Notice d'entretien (in French)

72
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U069Abfig. 69F0U068Abfig. 68

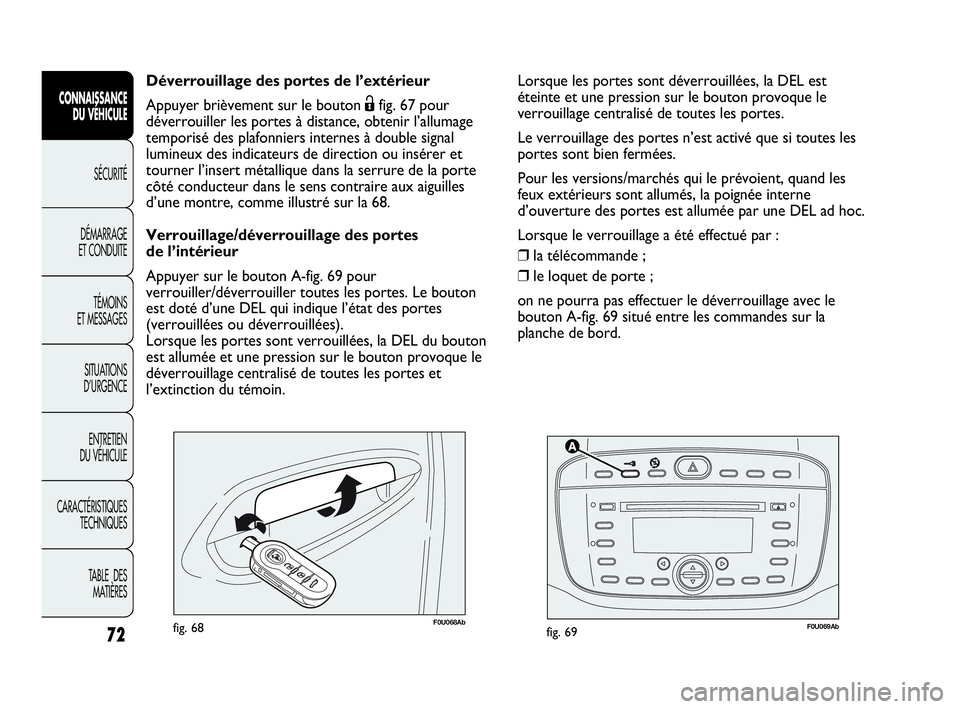

Déverrouillage des portes de l’extérieur
Appuyer brièvement sur le bouton Ëfig. 67 pour
déverrouiller les portes à distance, obtenir l’allumage
temporisé des plafonniers internes à double signal
lumineux des indicateurs de direction ou insérer et
tourner l’insert métallique dans la serrure de la porte
côté conducteur dans le sens contraire aux aiguilles
d’une montre, comme illustré sur la 68.
Verrouillage/déverrouillage des portes
de l’intérieur
Appuyer sur le bouton A-fig. 69 pour
verrouiller/déverrouiller toutes les portes. Le bouton
est doté d’une DEL qui indique l’état des portes
(verrouillées ou déverrouillées).
Lorsque les portes sont verrouillées, la DEL du bouton
est allumée et une pression sur le bouton provoque le
déverrouillage centralisé de toutes les portes et
l’extinction du témoin. Lorsque les portes sont déverrouillées, la DEL est
éteinte et une pression sur le bouton provoque le
verrouillage centralisé de toutes les portes.
Le verrouillage des portes n’est activé que si toutes les
portes sont bien fermées.
Pour les versions/marchés qui le prévoient, quand les
feux extérieurs sont allumés, la poignée interne
d’ouverture des portes est allumée par une DEL ad hoc.
Lorsque le verrouillage a été effectué par :
❒la télécommande ;
❒le loquet de porte ;
on ne pourra pas effectuer le déverrouillage avec le
bouton A-fig. 69 situé entre les commandes sur la
planche de bord.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 72

73
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
ATTENTION En cas de verrouillage centralisé, si l’on
tire la poignée intérieure d’ouverture de l’une des
portes, on obtient la désactivation de la fermeture de
cette même porte. Quand on tire la poignée interne
d’ouverture d’une des portes AR, on déverrouille
individuellement la porte concernée.
En l’absence d’alimentation électrique (fusible grillé,
batterie déconnectée, etc.), il est néanmoins possible
de verrouiller manuellement les portes.
Quand le véhicule roule, après avoir dépassé la vitesse
de 20 km/h, toutes les portes sont verrouillées de
manière centralisée si la fonction activable a été
sélectionnée via le menu de configuration (voir le
paragraphe « Écran multifonction reconfigurable »
dans ce chapitre).
Lorsqu’on active le dispositif dead lock,
l’ouverture des portes n’est plus possible
depuis l’intérieur du véhicule. Par conséquent,
avant de quitter la voiture, il convient de vérifier
qu’il n’y ait plus personne à bord. Si la pile de la
clé avec télécommande est déchargée, le
dispositif ne peut être désactivé qu’en
introduisant l’insert métallique de la clé dans les
barillets des portes, comme décrit
précédemment.
ATTENTION
DISPOSITIF DEAD LOCK
(pour les versions/marchés, où cela est prévu)
Il s’agit d’un dispositif de sécurité qui neutralise :
❒les poignées intérieures ;
❒le bouton A-fig. 69 de verrouillage/déverrouillage ;
en empêchant ainsi l’ouverture des portes depuis
l’intérieur de l’habitacle face à une tentative d’effraction
(bris d’une vitre, par exemple).
On peut donc affirmer que le dispositif dead-lock
représente la meilleure protection possible contre les
tentatives d’effraction. Par conséquent, on recommande
son utilisation chaque fois qu’on laisse le véhicule garé.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 73

74
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

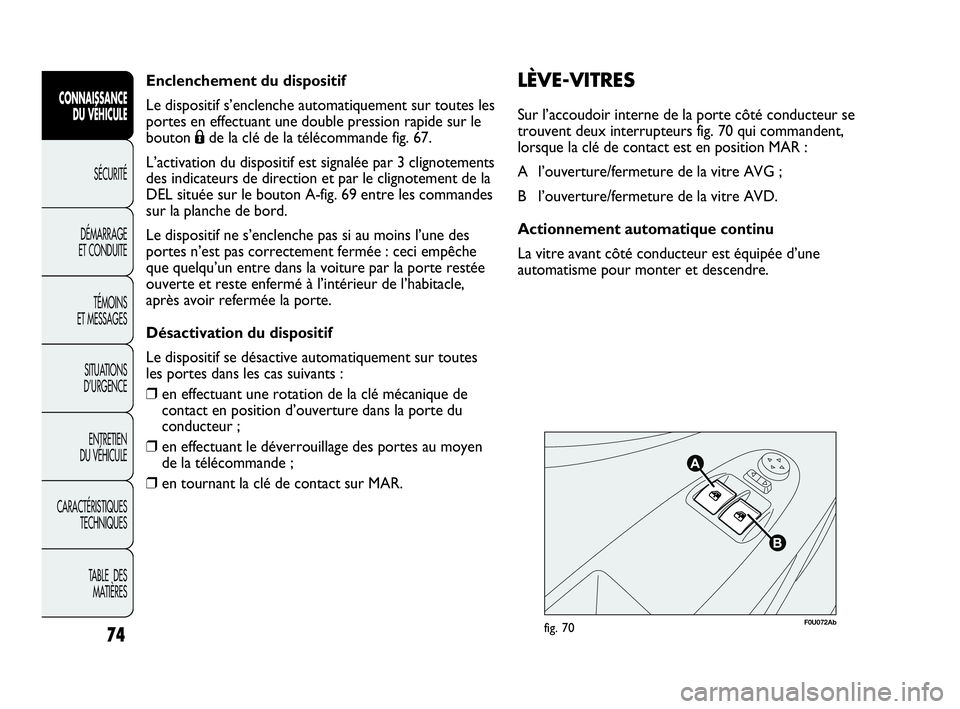

Enclenchement du dispositif
Le dispositif s’enclenche automatiquement sur toutes les
portes en effectuant une double pression rapide sur le
bouton Áde la clé de la télécommande fig. 67.
L’activation du dispositif est signalée par 3 clignotements
des indicateurs de direction et par le clignotement de la
DEL située sur le bouton A-fig. 69 entre les commandes
sur la planche de bord.
Le dispositif ne s’enclenche pas si au moins l’une des
portes n’est pas correctement fermée : ceci empêche
que quelqu’un entre dans la voiture par la porte restée
ouverte et reste enfermé à l’intérieur de l’habitacle,
après avoir refermée la porte.
Désactivation du dispositif
Le dispositif se désactive automatiquement sur toutes
les portes dans les cas suivants :
❒en effectuant une rotation de la clé mécanique de
contact en position d’ouverture dans la porte du
conducteur ;
❒en effectuant le déverrouillage des portes au moyen
de la télécommande ;
❒en tournant la clé de contact sur MAR.
F0U072Abfig. 70
LÈVE-VITRES
Sur l’accoudoir interne de la porte côté conducteur se
trouvent deux interrupteurs fig. 70 qui commandent,
lorsque la clé de contact est en position MAR :
A l’ouverture/fermeture de la vitre AVG ;
B l’ouverture/fermeture de la vitre AVD.
Actionnement automatique continu
La vitre avant côté conducteur est équipée d’une
automatisme pour monter et descendre.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 74

75
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U073Abfig. 71

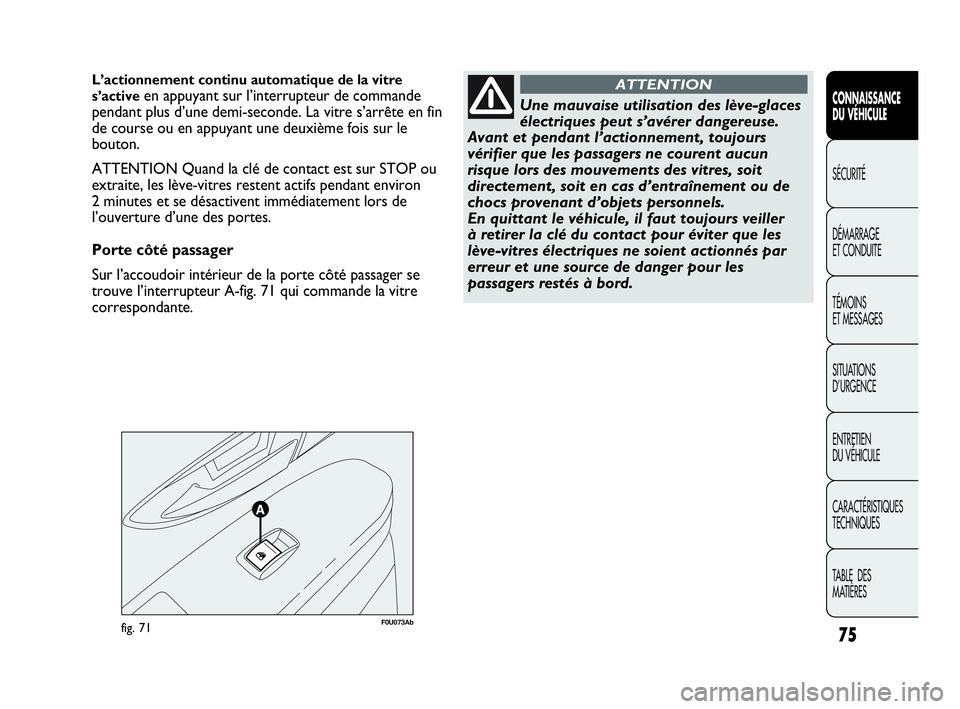

L’actionnement continu automatique de la vitre
s’active
en appuyant sur l’interrupteur de commande
pendant plus d’une demi-seconde. La vitre s’arrête en fin
de course ou en appuyant une deuxième fois sur le
bouton.
ATTENTION Quand la clé de contact est sur STOP ou
extraite, les lève-vitres restent actifs pendant environ
2 minutes et se désactivent immédiatement lors de
l’ouverture d’une des portes.
Porte côté passager
Sur l’accoudoir intérieur de la porte côté passager se
trouve l’interrupteur A-fig. 71 qui commande la vitre
correspondante.Une mauvaise utilisation des lève-glaces
électriques peut s’avérer dangereuse.
Avant et pendant l’actionnement, toujours
vérifier que les passagers ne courent aucun
risque lors des mouvements des vitres, soit
directement, soit en cas d’entraînement ou de
chocs provenant d’objets personnels.
En quittant le véhicule, il faut toujours veiller
à retirer la clé du contact pour éviter que les
lève-vitres électriques ne soient actionnés par
erreur et une source de danger pour les
passagers restés à bord.
ATTENTION
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 75

76
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U074Abfig. 72F0U075Abfig. 73

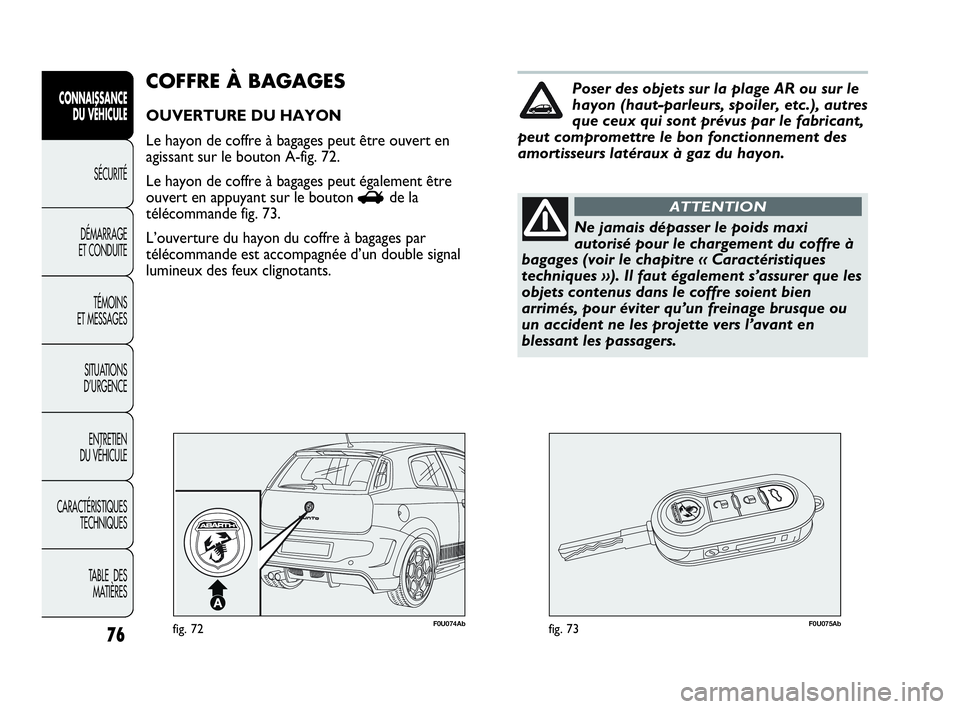

COFFRE À BAGAGES
OUVERTURE DU HAYON
Le hayon de coffre à bagages peut être ouvert en
agissant sur le bouton A-fig. 72.
Le hayon de coffre à bagages peut également être
ouvert en appuyant sur le bouton
Rde la
télécommande fig. 73.
L’ouverture du hayon du coffre à bagages par
télécommande est accompagnée d’un double signal
lumineux des feux clignotants.
Ne jamais dépasser le poids maxi
autorisé pour le chargement du coffre à
bagages (voir le chapitre « Caractéristiques
techniques »). Il faut également s’assurer que les
objets contenus dans le coffre soient bien
arrimés, pour éviter qu’un freinage brusque ou
un accident ne les projette vers l’avant en
blessant les passagers.
ATTENTION
Poser des objets sur la plage AR ou sur le
hayon (haut-parleurs, spoiler, etc.), autres
que ceux qui sont prévus par le fabricant,
peut compromettre le bon fonctionnement des
amortisseurs latéraux à gaz du hayon.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 76

77
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Ne pas voyager avec des objets posés sur
la tablette arrière : en cas d’accident ou
de coup de frein, cela pourrait provoquer des
blessures aux passagers.
ATTENTION
F0U076Abfig. 74

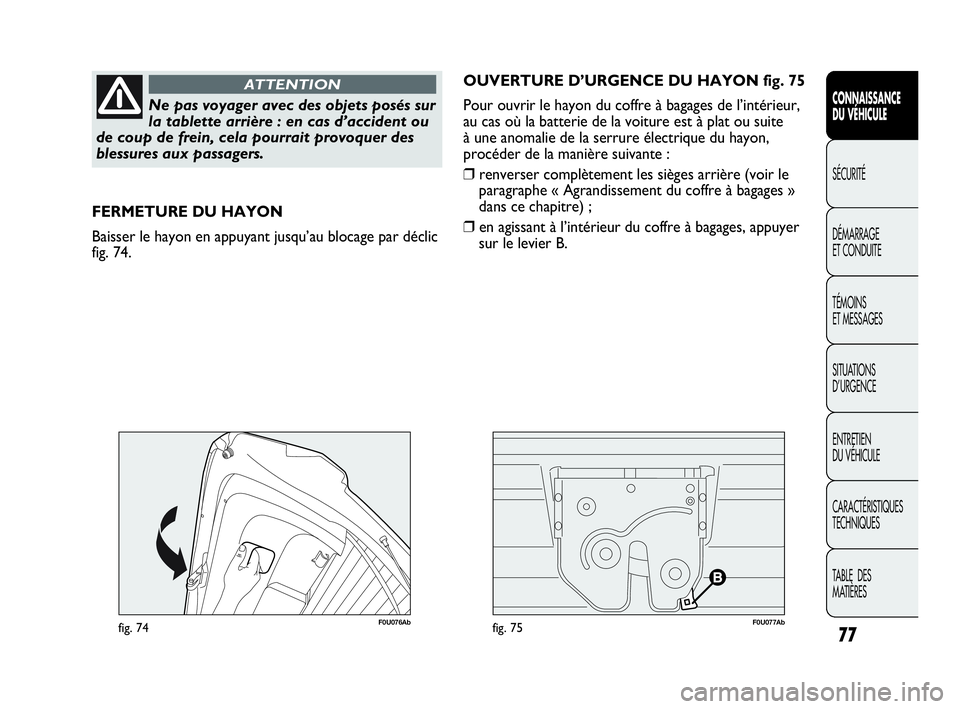

FERMETURE DU HAYON
Baisser le hayon en appuyant jusqu’au blocage par déclic
fig. 74.OUVERTURE D’URGENCE DU HAYON fig. 75
Pour ouvrir le hayon du coffre à bagages de l’intérieur,
au cas où la batterie de la voiture est à plat ou suite
à une anomalie de la serrure électrique du hayon,
procéder de la manière suivante :
❒renverser complètement les sièges arrière (voir le
paragraphe « Agrandissement du coffre à bagages »
dans ce chapitre) ;
❒en agissant à l’intérieur du coffre à bagages, appuyer
sur le levier B.
F0U077Abfig. 75
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 77

78
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U078Abfig. 76

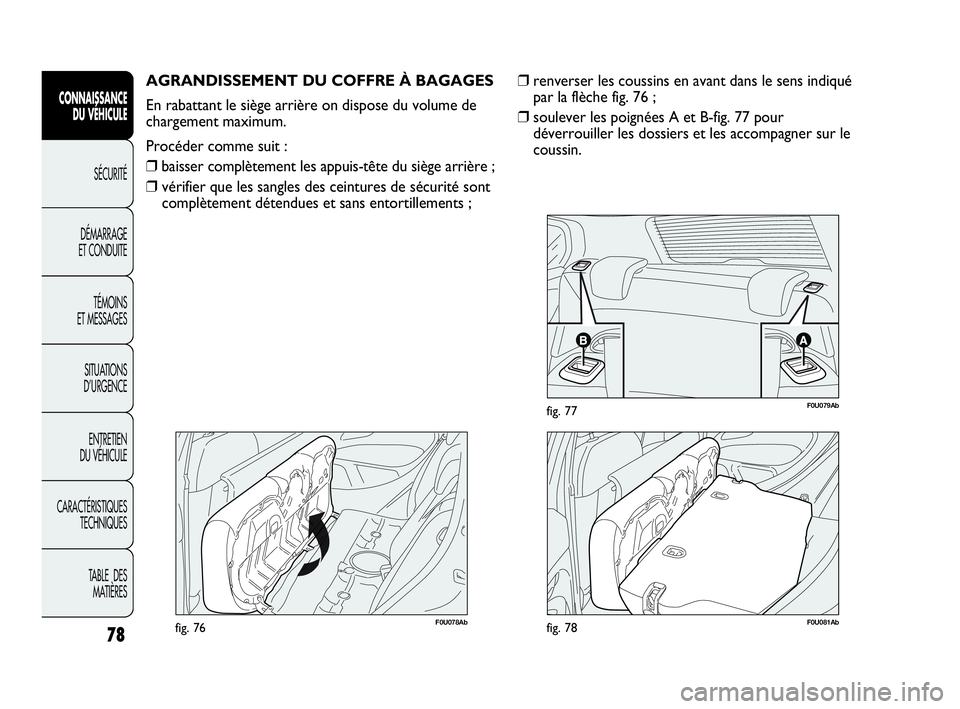

AGRANDISSEMENT DU COFFRE À BAGAGES
En rabattant le siège arrière on dispose du volume de
chargement maximum.
Procéder comme suit :
❒baisser complètement les appuis-tête du siège arrière ;
❒vérifier que les sangles des ceintures de sécurité sont
complètement détendues et sans entortillements ;
F0U079Abfig. 77
F0U081Abfig. 78
❒renverser les coussins en avant dans le sens indiqué
par la flèche fig. 76 ;
❒soulever les poignées A et B-fig. 77 pour
déverrouiller les dossiers et les accompagner sur le
coussin.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 78

79
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

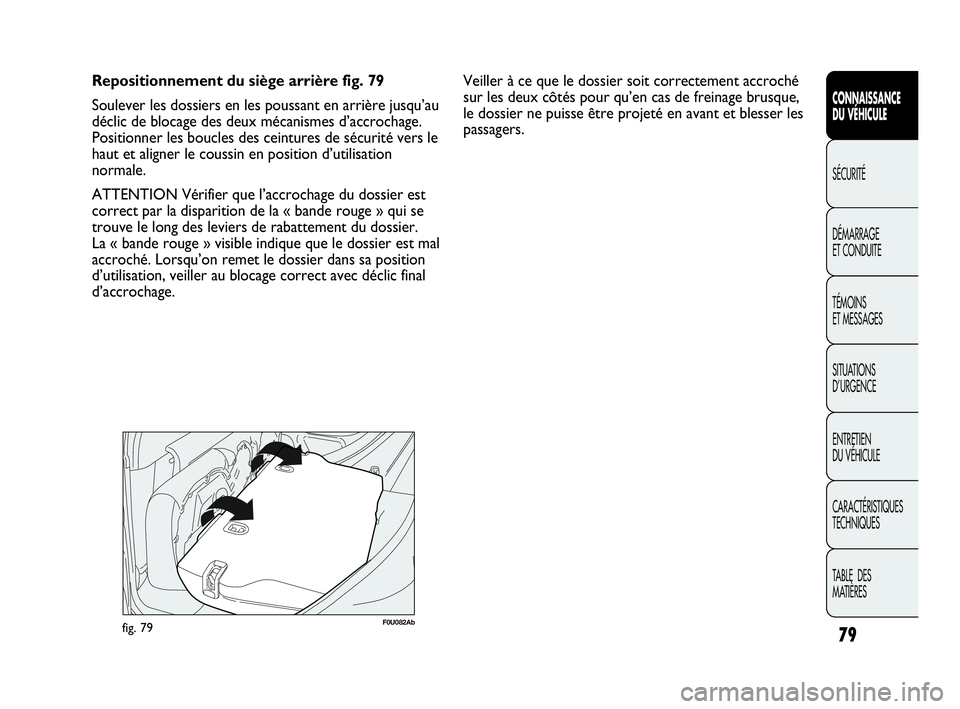

Repositionnement du siège arrière fig. 79
Soulever les dossiers en les poussant en arrière jusqu’au
déclic de blocage des deux mécanismes d’accrochage.
Positionner les boucles des ceintures de sécurité vers le
haut et aligner le coussin en position d’utilisation
normale.
ATTENTION Vérifier que l’accrochage du dossier est
correct par la disparition de la « bande rouge » qui se
trouve le long des leviers de rabattement du dossier.
La « bande rouge » visible indique que le dossier est mal
accroché. Lorsqu’on remet le dossier dans sa position
d’utilisation, veiller au blocage correct avec déclic final
d’accrochage.
F0U082Abfig. 79
Veiller à ce que le dossier soit correctement accroché
sur les deux côtés pour qu’en cas de freinage brusque,
le dossier ne puisse être projeté en avant et blesser les
passagers.
069-108 GPUNTO EVO Abarth FR 2ed 26-04-2010 13:05 Pagina 79
