2010 Abarth Punto Evo Návod k použití a údržbě (in Czech)

Vybité baterie jsou ekologicky závadné.
Proto je nutno je vyhazovat do příslušných
odpadních nádob nebo je možné je
odevzdat v autorizovaném servisu Abarth, který
zajistí zpracování tohoto odpadu.VÝMĚNA KRYTU DÁLKOVÉHO OVLÁDAČE
obr. 7
Postupujte podle návodu na obrázku.
Objednání dalších dálkových ovládačů
Systém může detekovat až osm dálkových ovládání.
Nové dálkové ovládání si objednejte u autorizovaného
servisu Abarth, vezměte sebou všechny klíčky, jež
vlastníte, kartu CODE card, průkaz totožnosti a doklady
o vlastnictví vozu.
obr. 7F0U008Ab
8
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 8

MECHANICKÝ KLÍČEK obr. 8
Kovová část A klíčku je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové nádrže
(pro příslušné modely/trhy) .ALARM
Systém autoalarmu je k dispozici v Lineaccessori Abarth.
obr. 8F0U009Ab
9
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 9

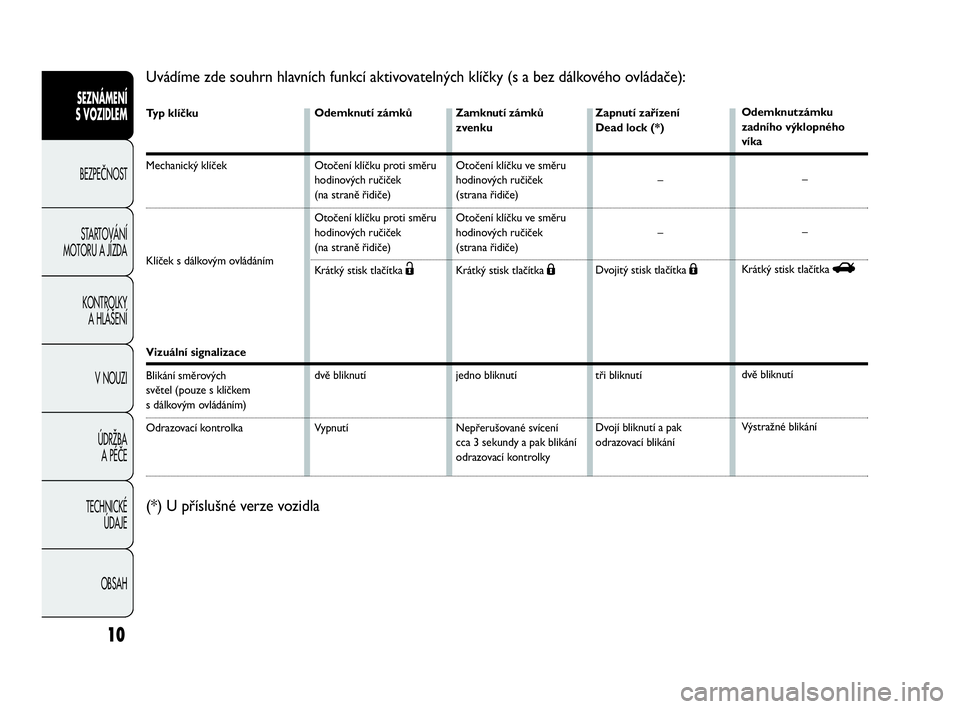

Typ klíčku
Mechanický klíček
Klíček s dálkovým ovládáním
Vizuální signalizace
Blikání směrových
světel (pouze s klíčkem
s dálkovým ovládáním)
Odrazovací kontrolka
10
Uvádíme zde souhrn hlavních funkcí aktivovatelných klíčky (s a bez dálkového ovládače):
Odemknutí zámků
Otočení klíčku proti směru
hodinových ručiček
(na straně řidiče)
Otočení klíčku proti směru
hodinových ručiček
(na straně řidiče)
Krátký stisk tlačítka
Ë
dvě bliknutí
VypnutíZamknutí zámků
zvenku
Otočení klíčku ve směru
hodinových ručiček
(strana řidiče)
Otočení klíčku ve směru
hodinových ručiček
(strana řidiče)
Krátký stisk tlačítka
Á
jedno bliknutí
Nepřerušované svícení
cca 3 sekundy a pak blikání
odrazovací kontrolkyZapnutí zařízení
Dead lock (*)
–
–
Dvojitý stisk tlačítka
Á
tři bliknutí
Dvojí bliknutí a pak
odrazovací blikáníOdemknutzámku
zadního výklopného
víka
–
–
Krátký stisk tlačítka
R
dvě bliknutí
Výstražné blikání
(*) U příslušné verze vozidla
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 10

11obr. 9F0U010Ab
Po neoprávněné manipulaci se spínací
skříňkou (např. při pokusu o odcizení)
nechejte funkci před další jízdou zkontrolovat
v autorizovaném servisu Abarth.
POZOR
Při opouštění vozidla vždy vytáhněte
klíček ze spínací skříňky, aby nikdo
nemohl vozidlo neoprávněně užívat .
Nezapomeňte zatáhnout parkovací brzdu.
Pokud vozidlo zaparkujete ve stoupání, zařaďte
první rychlostní stupeň; pokud stojí vozidlo
v klesání, zařaďte zpáteční rychlost . Ve vozidle
bez dozoru dospělého nikdy nenechávejte děti.
POZOR
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ
Klíček má tři polohy obr. 9:
❒STOP: motor je vypnutý, klíč lze vytáhnout, řízení je
zamknuté. Mohou fungovat některá elektrická
zařízení (např. autorádio, centrální zamykání atd.)
❒MAR: jízdní poloha. Mohou fungovat všechna
elektrická zařízení.
❒AVV: spouštění motoru (nearetovaná poloha).
Spínací skříňka je vybavena elektronickým pojistným
zařízením, díky němuž při neúspěšném pokusu
o nastartování motoru je nutno přepnout ve spínací
skříňce nejdříve na STOP a teprve pak zopakovat pokus
o nastartování.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 11

Nikdy nevytahujte klíč ze spínací skříňky
pokud vozidlo jede. Volant by se
automaticky zablokoval při prvním natočení.
To platí vždy, i při tažení vozidla.
POZOR
Je přísně zakázáno provádět na
zakoupeném vozidle jakékoli dodatečné
úpravy, které by poškodily řízení nebo hřídel
řízení (např. montáž imobilizéru) a mohly
způsobit snížení výkonů systémů, zneplatnění
záruky, závažné problémy s bezpečností
a homologační neshodu vozidla.
POZORZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP vytáhněte klíč
a otočením volantu zámek zamkněte.
Odemknutí
Při otáčení klíče ve spínací skříňce do polohy MAR lehce
pohněte volantem.
12
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 12

PŘÍSTROJOVÁ DESKA
A Rychloměr (ukazatel rychlosti)
B Palivoměr s kontrolkou záložní
zásoby paliva
C Ukazatel teploty chladicí kapaliny
motoru s kontrolkou maximální
teploty
D Otáčkoměr
E Multifunkční konfigurovatelný
displej
F0U011Abobr. 10
13
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 13

14
PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na
verzi vozidla.
RYCHLOMĚR obr. 11
Ukazuje rychlost vozidla.
OTÁČKOMĚR obr. 12
Otáčkoměr poskytuje informace o otáčkách motoru za
minutu.
UPOZORNĚNÍ Systém řízení elektronického vstřikování
postupně omezuje dodávku paliva při přetáčení motoru,
s následným poklesem jeho výkonu.
S motorem na volnoběh může otáčkoměr ukazovat
podle daného stavu postupné či náhlé zvýšení otáček.Toto chování je normální a není třeba se znepokojovat,
protože na ně má vliv třeba zapnutí klimatizace nebo
elektrického ventilátoru. V popsaných případech pomalá
změna počtu otáček slouží k uchování nabitého
akumulátoru.
PALIVOMĚR obr. 13
Ukazatel ukazuje množství paliva v nádrži.
E prázdná nádrž.
F plná nádrž
Rozsvícení kontrolky A signalizuje, že v nádrži zbývá cca
7 litrů paliva.
Nevydávejte se na cestu s téměř prázdnou nádrží:
případné přerušování dodávky paliva by mohlo poškodit
katalyzátor.
obr. 12F0U014Abobr. 11F0U013Ab
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
001-028 GPUNTO EVO Abarth CS 1(2)ed 7-05-2010 11:56 Pagina 14

15
F0U015Abobr. 13F0U016Abobr. 14
C Nízká teplota chladicí kapaliny motoru.
H Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B (u některých verzí spolu
s hlášením na multifunkčním konfigurovatelném displeji)
signalizuje příliš vysokou teplotu chladicí kapaliny.
V takovém případě zastavte motor a obraťte se na
autorizovaný servis Abarth. Viz odstavec „Čerpání aliva“.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze E
a kontrolka A bliká, znamená to, že se v soustavě
vyskytla závada. V takovém případě vyhledejte
autorizovaný servis Abarth a nechejte soustavu
zkontrolovat.
UKAZATEL TEPLOTY CHLADICÍ KAPALINY
MOTORU obr. 14
Ukazatel ukazuje teplotu chladicí kapaliny motoru;
ukazování začíná, jakmile teplota kapaliny překročí asi
50 °C.
Při normálním používání vozidla se ukazatel může
pohybovat po stupnici v závislosti na provozních
podmínkách vozu.
Jestliže se ručička teploty chladicí
kapaliny motoru přestaví do červeného
pole, vypněte bez prodlení motor
a vyhledejte autorizovaný servis Abarth.
