JÍZDNÍ REŽIM
Zapnutí režimu „Sport“ je signalizováno rozsvícením
symbolu „S“ ve spodním pravém rámečku
multifunkčního konfigurovatelného displeje, jak je vidět
na obr. 92-93.
Při zapnutí režimu „Normal“ není na displeji zobrazen
žádný nápis/symbol, obr. 94-95.ŘÍDICÍ SYSTÉM DYNAMIKY
VOZIDLA „MANETTINO ABARTH“
Jedná o zařízení, které na základě požadavků řidiče
a stavu vozovky umožňuje pomocí pákového ovládače
A-obr.91 zvolit dva různé režimy jízdy.
S = Sport (režim sportovní jízdy)
N = Normal (režim normální jízdy);
Pákový ovládač A se po přepnutí vždy vrátí do střední
polohy.
Zařízení také působí na řídicí systémy dynamiky vozidla
(přístrojová deska, řízení, motor, systém TTC a ASR).
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 96

97
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U201Abobr. 93
F0U199Abgobr. 92
F0U196Abobr. 95
F0U200Abgobr. 94
Režim „Normal“
❒Standardní obrazovka: obr. 94
❒Obrazovka s ukazatelem tlaku turbokompresoru:
obr. 95. Režim Sport
❒Standardní obrazovka: obr. 92
❒Obrazovka s ukazatelem tlaku turbokompresoru:
obr. 93.
069-108 GPUNTO EVO Abarth CS 1(2)ed 10-05-2010 10:59 Pagina 97

98
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

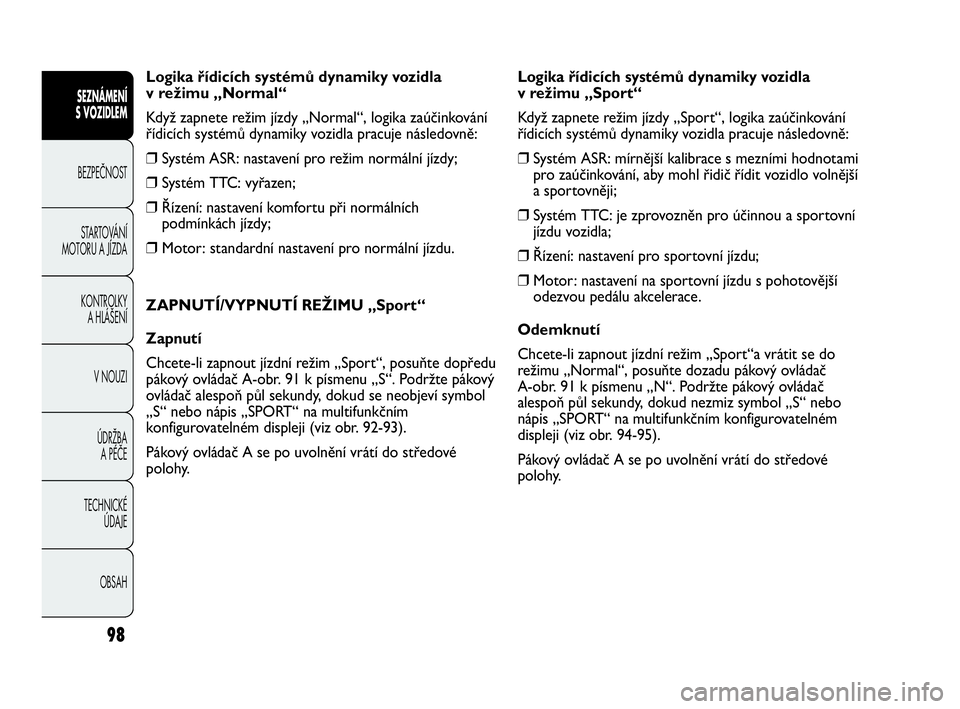

Logika řídicích systémů dynamiky vozidla
