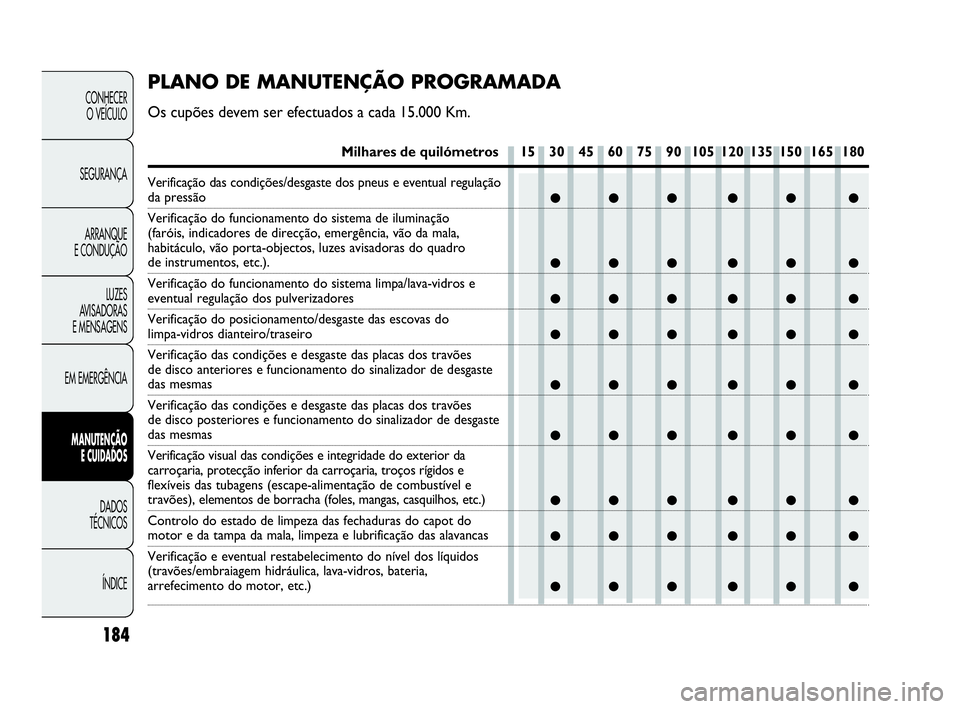

PLANO DE MANUTENÇÃO PROGRAMADA
Os cupões devem ser efectuados a cada 15.000 Km.
Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150 165 180
Verificação das condições/desgaste dos pneus e eventual regulaçãoda pressão
Verificação do funcionamento do sistema de iluminação
(faróis, indicadores de direcção, emergência, vão da mala,
habitáculo, vão porta-objectos, luzes avisadoras do quadro
de instrumentos, etc.).
Verificação do funcionamento do sistema limpa/lava-vidros e
eventual regulação dos pulverizadores
Verificação do posicionamento/desgaste das escovas do
limpa-vidros dianteiro/traseiro
Verificação das condições e desgaste das placas dos travões
de disco anteriores e funcionamento do sinalizador de desgaste
das mesmas
Verificação das condições e desgaste das placas dos travões
de disco posteriores e funcionamento do sinalizador de desgaste
das mesmas
Verificação visual das condições e integridade do exterior da
carroçaria, protecção inferior da carroçaria, troços rígidos e
flexíveis das tubagens (escape-alimentação de combustível e
travões), elementos de borracha (foles, mangas, casquilhos, etc.)
Controlo do estado de limpeza das fechaduras do capot do
motor e da tampa da mala, limpeza e lubrificação das alavancas
Verificação e eventual restabelecimento do nível dos líquidos
(travões/embraiagem hidráulica, lava-vidros, bateria,
arrefecimento do motor, etc.)
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 184

185
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
●●● ●● ●
●●
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●

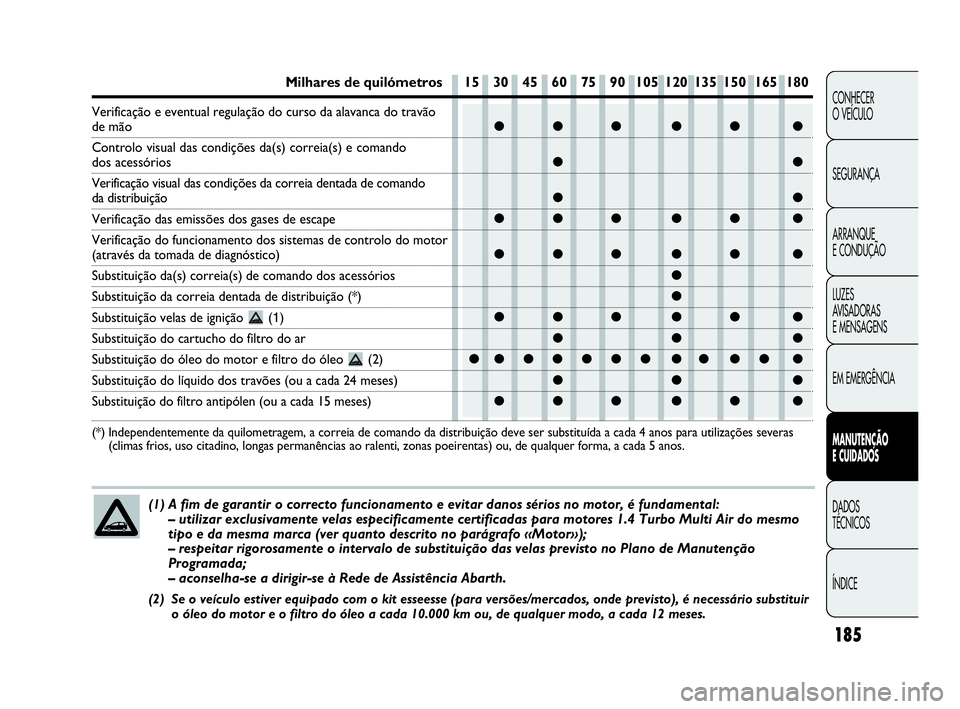

(1)A fim de garantir o correcto funcionamento e evitar danos sérios no motor, é fundamental:
– utilizar exclusivamente velas especificamente certificadas para motores 1.4 Turbo Multi Air do mesmo
tipo e da mesma marca (ver quanto descrito no parágrafo «Motor»);
– respeitar rigorosamente o intervalo de substituição das velas previsto no Plano de Manutenção
Programada;
– aconselha-se a dirigir-se à Rede de Assistência Abarth.
(2) Se o veículo estiver equipado com o kit esseesse (para versões/mercados, onde previsto), é necessário substituir
o óleo do motor e o filtro do óleo a cada 10.000 km ou, de qualquer modo, a cada 12 meses.
Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150 165 180
Verificação e eventual regulação do curso da alavanca do travão de mão
Controlo visual das condições da(s) correia(s) e comando
dos acessórios
Verificação visual das condições da correia dentada de comando
da distribuição
Verificação das emissões dos gases de escape
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Substituição da(s) correia(s) de comando dos acessórios
Substituição da correia dentada de distribuição (*)
Substituição velas de ignição (1)
Substituição do cartucho do filtro do ar
Substituição do óleo do motor e filtro do óleo (2)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro antipólen (ou a cada 15 meses)
(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para utilizações severas
(climas frios, uso citadino, longas permanências ao ralenti, zonas poeirentas) ou, de qualquer forma, a cada 5 anos.
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 185

186
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
UTILIZAÇÃO SEVERA DO VEÍCULO
Caso o veículo seja principalmente utilizado numa das
seguintes condições particularmente severas:
❒estradas poeirentas;
❒trajectos curtos (menos de 7-8 km) e repetidos
e com temperatura exterior abaixo de zero;
❒motor que funciona frequentemente ao ralenti ou
condução em longas distâncias a baixa velocidade
(por exemplo, entregas porta-a-porta) ou em caso
de inactividade prolongada;
❒percursos urbanos;
é necessário efectuar as seguintes verificações com mais
frequência do que a indicada no Plano de Manutenção
Programada:
❒controlo das condições e desgaste das placas dos
travões de disco dianteiros;
❒controlo do estado de limpeza das fechaduras do
capot do motor e bagageira, limpeza e lubrificação
das alavancas;
❒controlo visual das condições: motor, caixa de
velocidades, transmissão, troços rígidos e flexíveis
das tubagens (descarga – alimentação combustível
– travões) elementos de borracha (foles – mangas
– casquilhos, etc.);
❒controlo do estado de carga e nível do líquido
da bateria (electrólito);
❒verificação visual das condições das correias
de comando dos acessórios;
❒verificação e eventual substituição do filtro
anti-pólen;
❒verificação e eventual substituição do filtro de ar.

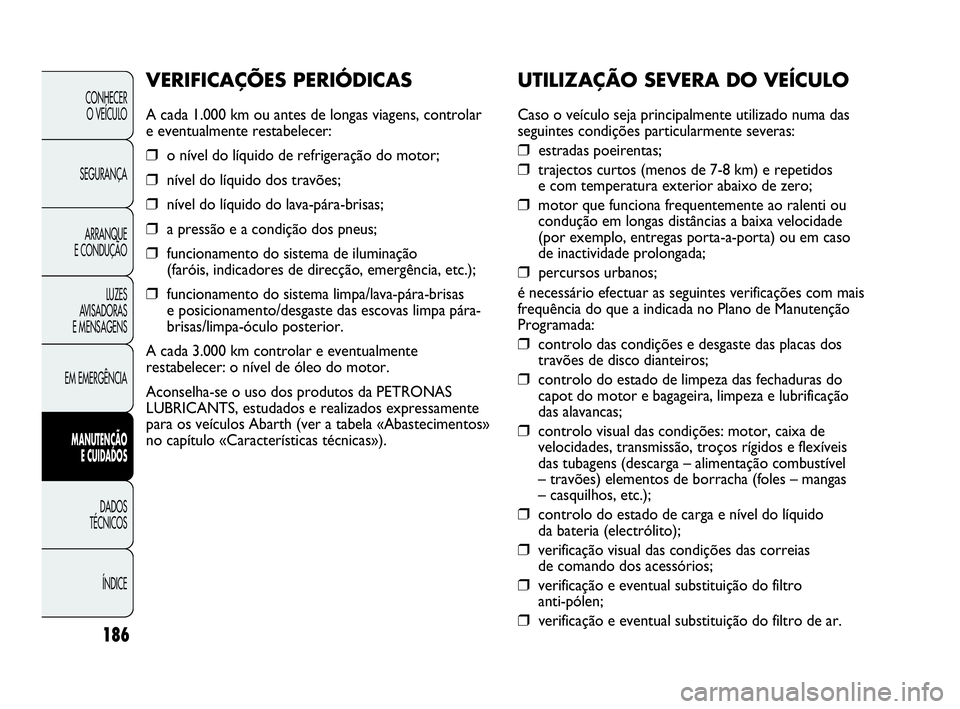

VERIFICAÇÕES PERIÓDICAS
A cada 1.000 km ou antes de longas viagens, controlar
e eventualmente restabelecer:
❒o nível do líquido de refrigeração do motor;
❒nível do líquido dos travões;
❒nível do líquido do lava-pára-brisas;
❒a pressão e a condição dos pneus;
❒funcionamento do sistema de iluminação
(faróis, indicadores de direcção, emergência, etc.);
❒funcionamento do sistema limpa/lava-pára-brisas
e posicionamento/desgaste das escovas limpa pára-
brisas/limpa-óculo posterior.
A cada 3.000 km controlar e eventualmente
restabelecer: o nível de óleo do motor.
Aconselha-se o uso dos produtos da PETRONAS
LUBRICANTS, estudados e realizados expressamente
para os veículos Abarth (ver a tabela «Abastecimentos»
no capítulo «Características técnicas»).
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 186

187
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
VERIFICAÇÃO
DOS NÍVEIS
fig. 166
Nunca fumar durante as
intervenções no vão do
motor: podem estar presentes
gases e vapores inflamáveis,
com risco de incêndio.
AVISO
Atenção, durante os
abastecimentos, para
não confundir os vários
tipos de líquidos: são todos
incompatíveis entre si e poderia
danificar-se gravemente o
veículo.

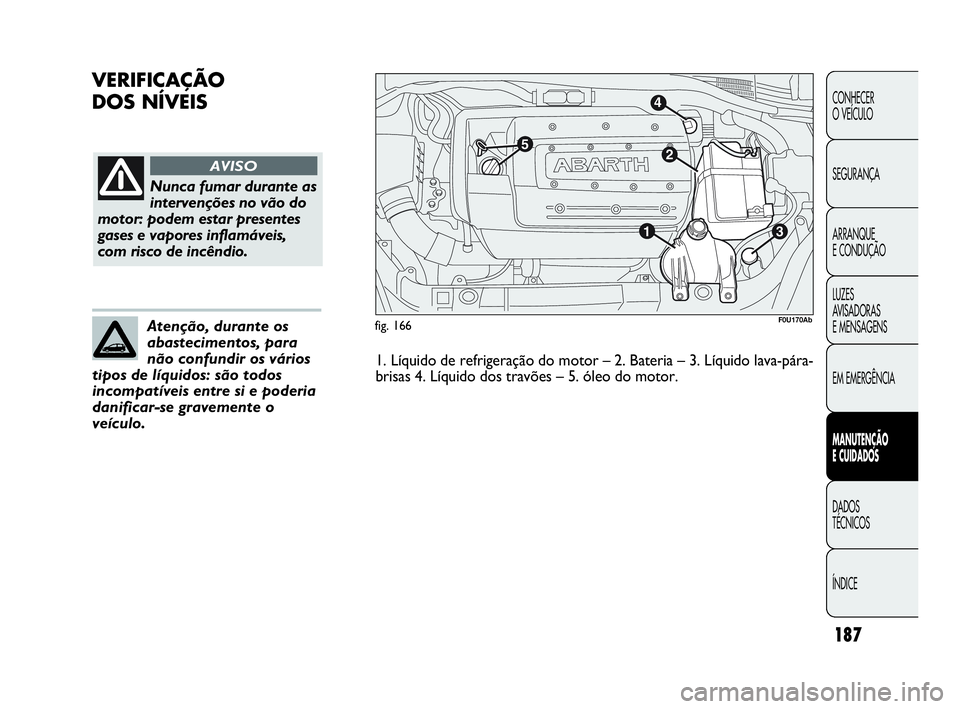

1. Líquido de refrigeração do motor – 2. Bateria – 3. Líquido lava-pára-
brisas 4. Líquido dos travões – 5. óleo do motor.
132 4
5
F0U170Ab
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 187

188
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U171Abfig. 167

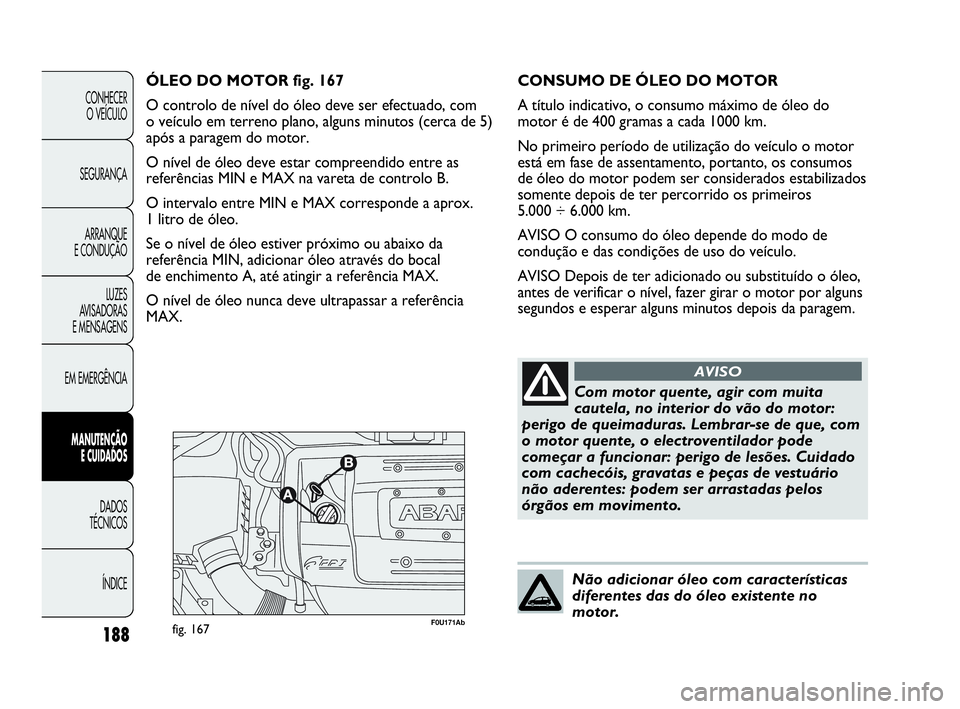

ÓLEO DO MOTOR fig. 167
O controlo de nível do óleo deve ser efectuado, com
o veículo em terreno plano, alguns minutos (cerca de 5)
após a paragem do motor.
O nível de óleo deve estar compreendido entre as
referências MIN e MAX na vareta de controlo B.
O intervalo entre MIN e MAX corresponde a aprox.
1 litro de óleo.
Se o nível de óleo estiver próximo ou abaixo da
referência MIN, adicionar óleo através do bocal
de enchimento A, até atingir a referência MAX.
O nível de óleo nunca deve ultrapassar a referência
MAX.CONSUMO DE ÓLEO DO MOTOR
A título indicativo, o consumo máximo de óleo do
motor é de 400 gramas a cada 1000 km.
No primeiro período de utilização do veículo o motor
está em fase de assentamento, portanto, os consumos
de óleo do motor podem ser considerados estabilizados
somente depois de ter percorrido os primeiros
5.000 ÷ 6.000 km.
AVISO O consumo do óleo depende do modo de
condução e das condições de uso do veículo.
AVISO Depois de ter adicionado ou substituído o óleo,
antes de verificar o nível, fazer girar o motor por alguns
segundos e esperar alguns minutos depois da paragem.
Com motor quente, agir com muita
cautela, no interior do vão do motor:
perigo de queimaduras. Lembrar-se de que, com
o motor quente, o electroventilador pode
começar a funcionar: perigo de lesões. Cuidado
com cachecóis, gravatas e peças de vestuário
não aderentes: podem ser arrastadas pelos
órgãos em movimento.
AVISO
Não adicionar óleo com características
diferentes das do óleo existente no
motor.
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 188

189
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U172Abfig. 168

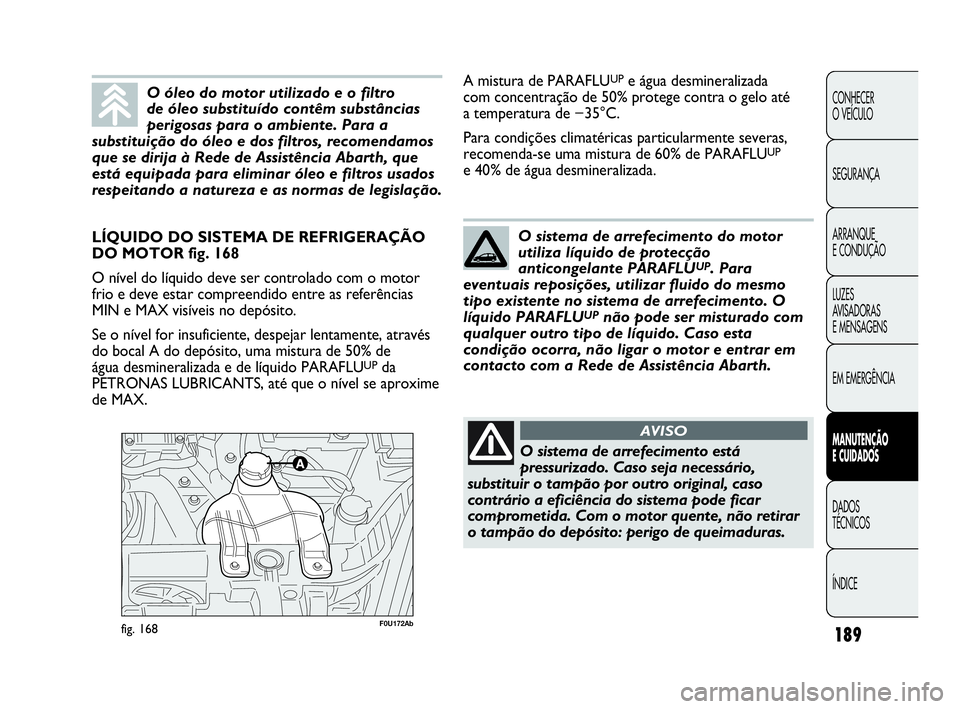

LÍQUIDO DO SISTEMA DE REFRIGERAÇÃO
DO MOTOR fig. 168
O nível do líquido deve ser controlado com o motor
frio e deve estar compreendido entre as referências
MIN e MAX visíveis no depósito.
Se o nível for insuficiente, despejar lentamente, através
do bocal A do depósito, uma mistura de 50% de
água desmineralizada e de líquido PARAFLU
UPda
PETRONAS LUBRICANTS, até que o nível se aproxime
de MAX.
O óleo do motor utilizado e o filtro
de óleo substituído contêm substâncias
perigosas para o ambiente. Para a
substituição do óleo e dos filtros, recomendamos
que se dirija à Rede de Assistência Abarth, que
está equipada para eliminar óleo e filtros usados
respeitando a natureza e as normas de legislação.
O sistema de arrefecimento do motor
utiliza líquido de protecção
anticongelante PARAFLU
UP. Para
eventuais reposições, utilizar fluido do mesmo
tipo existente no sistema de arrefecimento. O
líquido PARAFLU
UPnão pode ser misturado com
qualquer outro tipo de líquido. Caso esta
condição ocorra, não ligar o motor e entrar em
contacto com a Rede de Assistência Abarth.
A mistura de PARAFLUUPe água desmineralizada
com concentração de 50% protege contra o gelo até
a temperatura de −35°C.
Para condições climatéricas particularmente severas,
recomenda-se uma mistura de 60% de PARAFLU
UP
e 40% de água desmineralizada.
O sistema de arrefecimento está
pressurizado. Caso seja necessário,
substituir o tampão por outro original, caso
contrário a eficiência do sistema pode ficar
comprometida. Com o motor quente, não retirar
o tampão do depósito: perigo de queimaduras.
AVISO
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 189

F0U173Abfig. 169190
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

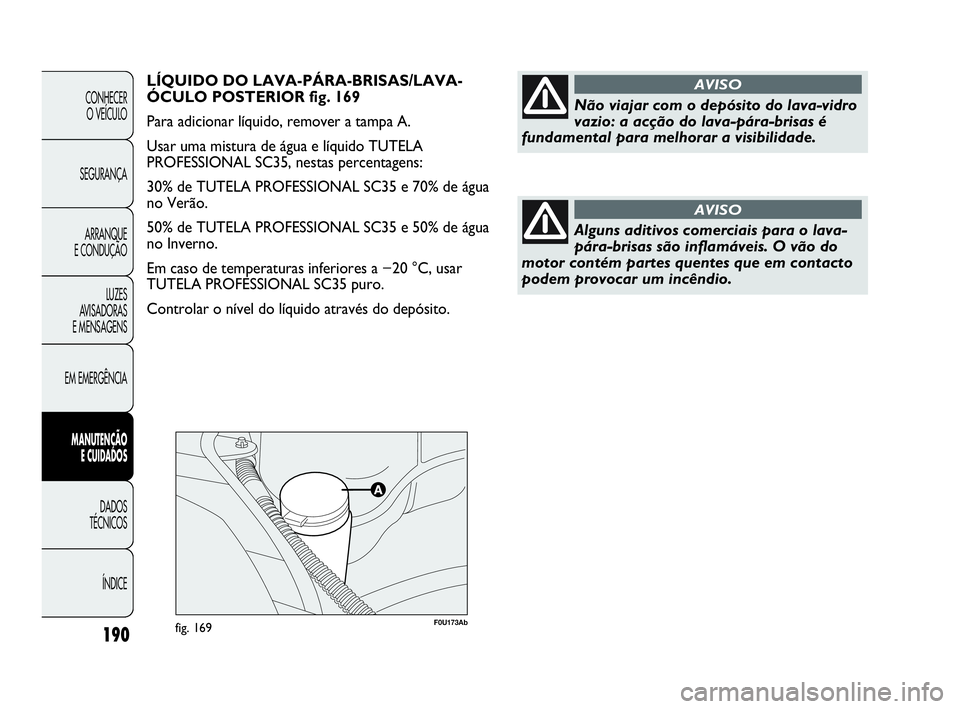

LÍQUIDO DO LAVA-PÁRA-BRISAS/LAVA-
ÓCULO POSTERIOR fig. 169
Para adicionar líquido, remover a tampa A.
Usar uma mistura de água e líquido TUTELA
PROFESSIONAL SC35, nestas percentagens:
30% de TUTELA PROFESSIONAL SC35 e 70% de água
no Verão.
50% de TUTELA PROFESSIONAL SC35 e 50% de água
no Inverno.
Em caso de temperaturas inferiores a −20 °C, usar
TUTELA PROFESSIONAL SC35 puro.
Controlar o nível do líquido através do depósito.
Não viajar com o depósito do lava-vidro
vazio: a acção do lava-pára-brisas é
fundamental para melhorar a visibilidade.
AVISO
Alguns aditivos comerciais para o lava-
pára-brisas são inflamáveis. O vão do
motor contém partes quentes que em contacto
podem provocar um incêndio.
AVISO
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 190

191
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U174Abfig. 170
AVISO O líquido dos travões absorve a humidade
portanto, se o veículo for utilizado preferencialmente
em zonas a alta percentagem de humidade atmosférica,
o líquido deve ser substituído mais frequentemente do

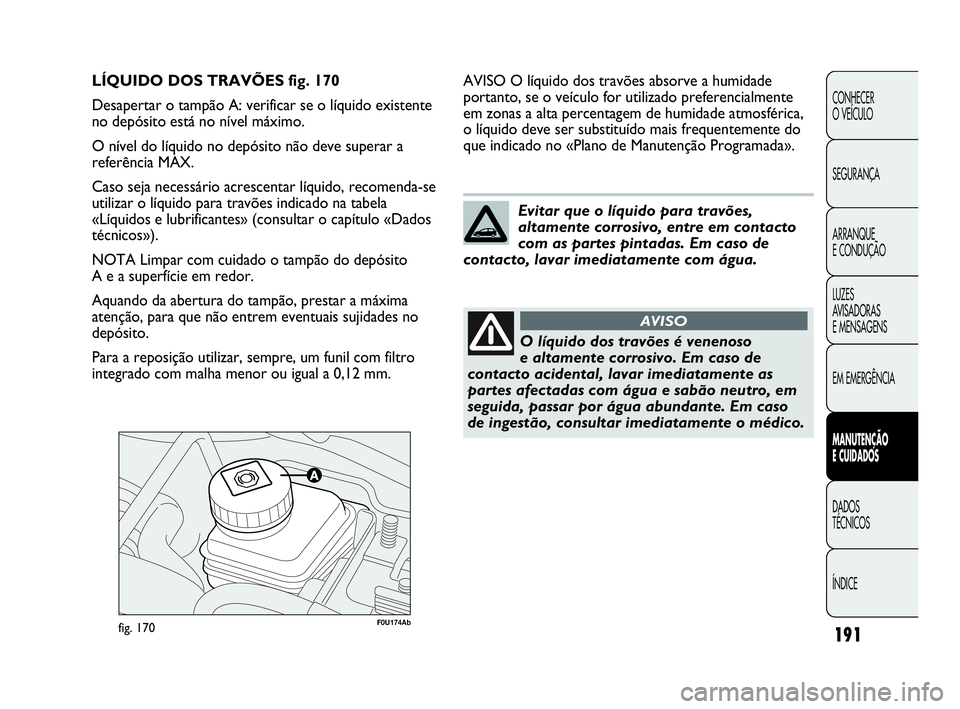

que indicado no «Plano de Manutenção Programada». LÍQUIDO DOS TRAVÕES fig. 170
Desapertar o tampão A: verificar se o líquido existente
no depósito está no nível máximo.
O nível do líquido no depósito não deve superar a
referência MAX.
Caso seja necessário acrescentar líquido, recomenda-se
utilizar o líquido para travões indicado na tabela
«Líquidos e lubrificantes» (consultar o capítulo «Dados
técnicos»).
NOTA Limpar com cuidado o tampão do depósito
A e a superfície em redor.
Aquando da abertura do tampão, prestar a máxima
atenção, para que não entrem eventuais sujidades no
depósito.
Para a reposição utilizar, sempre, um funil com filtro
integrado com malha menor ou igual a 0,12 mm.
Evitar que o líquido para travões,
altamente corrosivo, entre em contacto
com as partes pintadas. Em caso de
contacto, lavar imediatamente com água.
O líquido dos travões é venenoso
e altamente corrosivo. Em caso de
contacto acidental, lavar imediatamente as
partes afectadas com água e sabão neutro, em
seguida, passar por água abundante. Em caso
de ingestão, consultar imediatamente o médico.
AVISO
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 191
