2010 Abarth Punto Evo Manual de Uso e Manutenção (in Portuguese)

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
176
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–

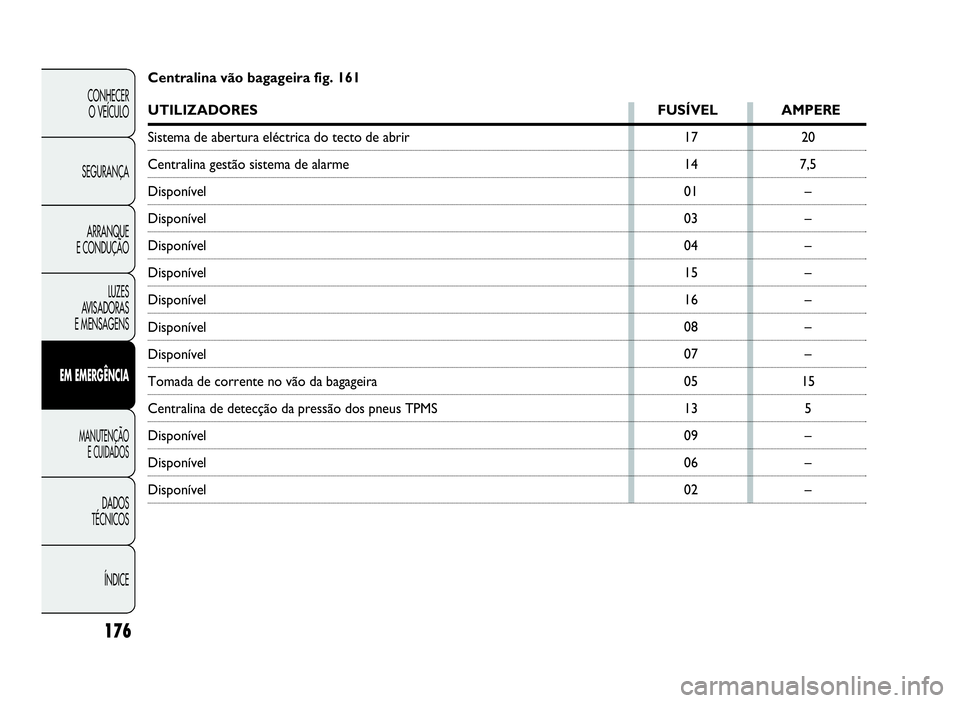

– Centralina vão bagageira fig. 161
UTILIZADORES FUSÍVEL AMPERE
Sistema de abertura eléctrica do tecto de abrir
Centralina gestão sistema de alarme
Disponível
Disponível
Disponível
Disponível
Disponível
Disponível
Disponível
Tomada de corrente no vão da bagageira
Centralina de detecção da pressão dos pneus TPMS
Disponível
Disponível
Disponível
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 176

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
ECUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
177

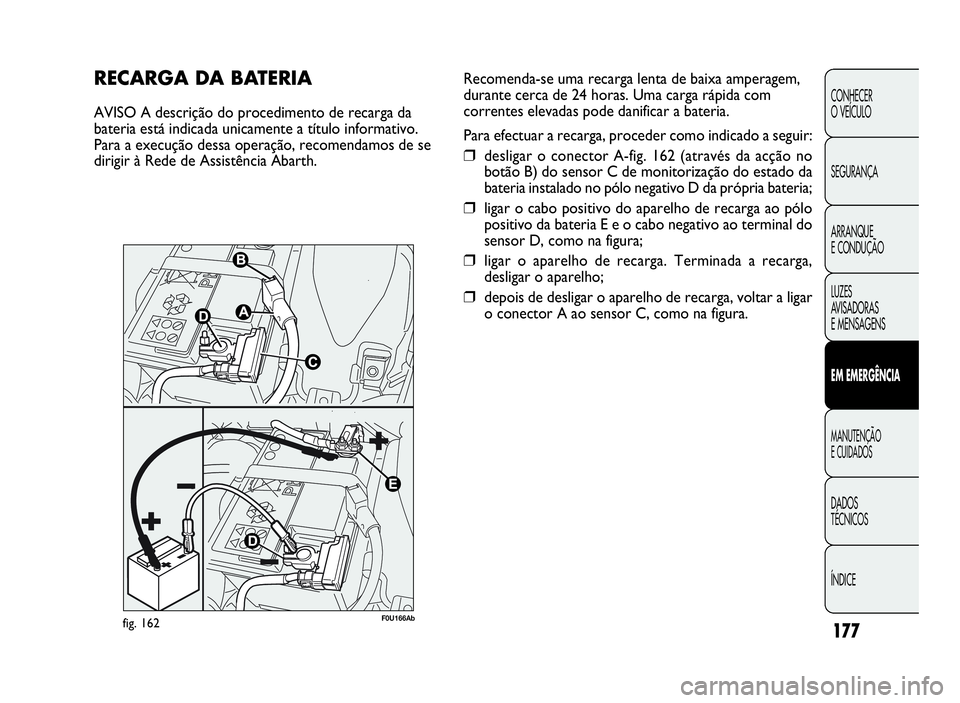

RECARGADABATERIA
AVISO A descrição do procedimento de recarga da
bateria está indicada unicamente a título informativo.
Para a execução dessa operação, recomendamos de se
dirigir à Rede de Assistência Abarth.
fig. 162F0U166Ab
Recomenda-se uma recarga lenta de baixa amperagem,
durante cerca de 24 horas. Uma carga rápida com
correntes elevadas pode danificar a bateria.
Para efectuar a recarga, proceder como indicado a seguir:
❒desligar o conector A-fig. 162 (através da acção no
botão B) do sensor C de monitorização do estado da
bateria instalado no pólo negativo D da própria bateria;
❒ligar o cabo positivo do aparelho de recarga ao pólo
positivo da bateria E e o cabo negativo ao terminal do
sensor D, como na figura;
❒ligar o aparelho de recarga. Terminada a recarga,
desligar o aparelho;
❒depois de desligar o aparelho de recarga, voltar a ligar
o conector A ao sensor C, como na figura.
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 177

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
178
O líquido contido na bateria é venenoso
e corrosivo; evitar o contacto com a pele
eosolhos.Aoperaçãoderecargadabateria
deve ser efectuada num ambiente ventilado e
longe de chamas livres ou possíveis fontes de
faíscas, para evitar o perigo de explosão e
incêndio.
AVISO
Não tentar recarregar uma bateria
congelada: é necessário primeiro
descongelá-la, caso contrário, corre-se o risco
de explosão. Se houve um congelamento, é
necessário fazer controlar a bateria antes de a
recarregar, por pessoal especializado, para
verificar se os elementos internos não estão
danificados e se o contentor está fissurado, com
risco de fuga de ácido venenoso e corrosivo.
AVISO

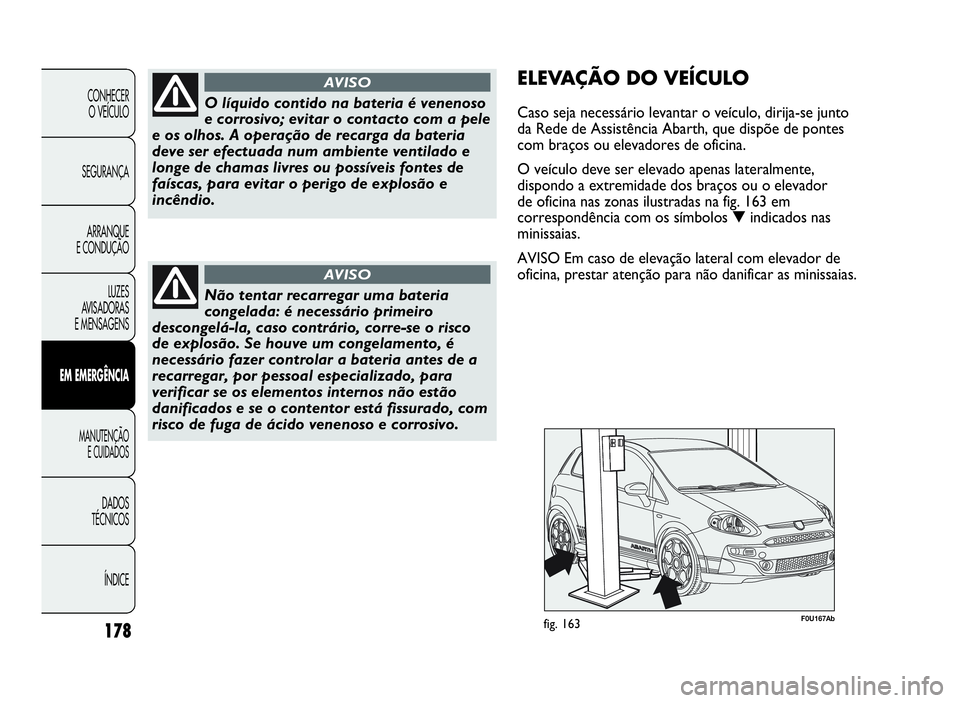

ELEVAÇÃODOVEÍCULO
Caso seja necessário levantar o veículo, dirija-se junto
da Rede de Assistência Abarth, que dispõe de pontes
com braços ou elevadores de oficina.
O veículo deve ser elevado apenas lateralmente,
dispondo a extremidade dos braços ou o elevador
de oficina nas zonas ilustradas na fig. 163 em
correspondência com os símbolos▼indicados nas
minissaias.
AVISO Em caso de elevação lateral com elevador de
oficina, prestar atenção para não danificar as minissaias.
fig. 163F0U167Ab
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 178

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
ECUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
179
F0U169Abfig. 165

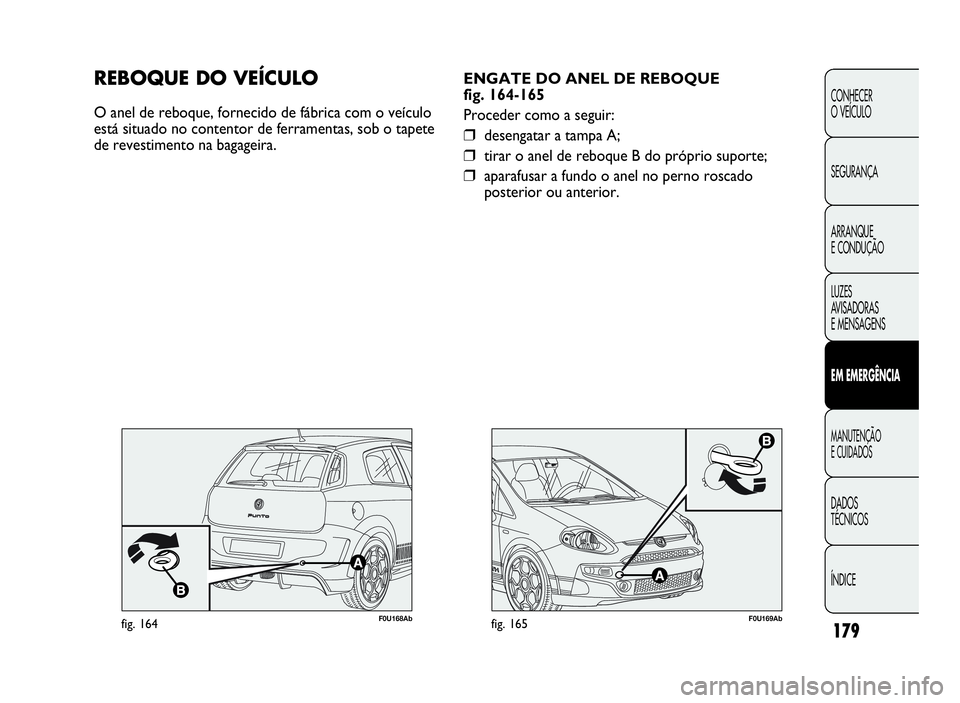

ENGATE DO ANEL DE REBOQUE
fig. 164-165
Proceder como a seguir:
❒desengatar a tampa A;
❒tirar o anel de reboque B do próprio suporte;
❒aparafusar a fundo o anel no perno roscado
posterior ou anterior.
REBOQUEDOVEÍCULO
O anel de reboque, fornecido de fábrica com o veículo
está situado no contentor de ferramentas, sob o tapete
de revestimento na bagageira.
fig. 164F0U168Ab
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 179

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
180

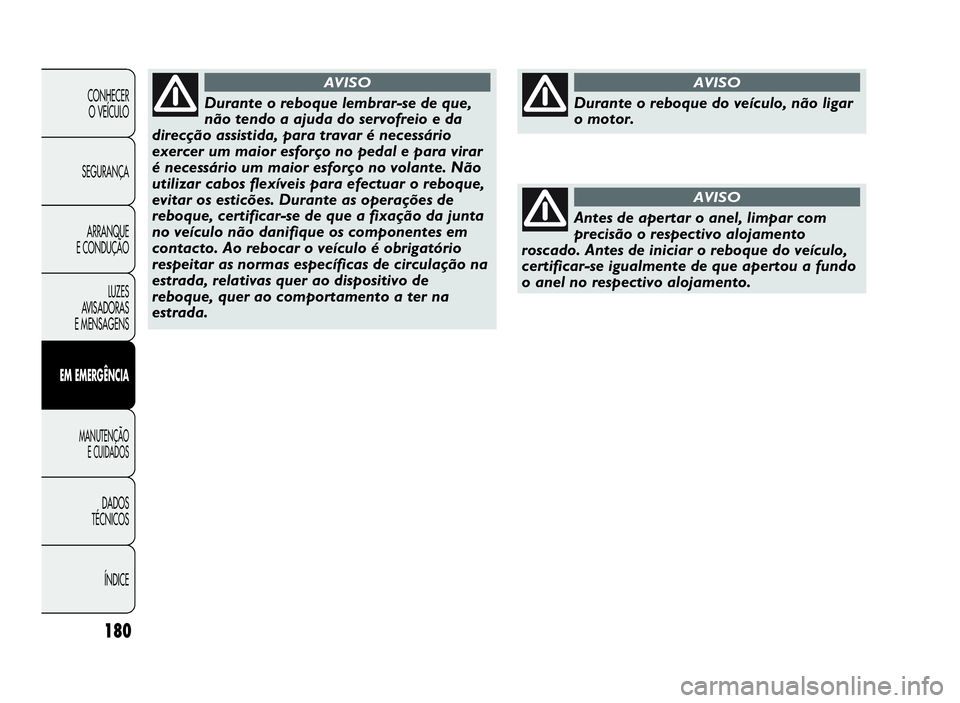

Durante o reboque lembrar-se de que,
não tendo a ajuda do servofreio e da
direcção assistida, para travar é necessário
exercer um maior esforço no pedal e para virar
é necessário um maior esforço no volante. Não
utilizar cabos flexíveis para efectuar o reboque,
evitar os esticões. Durante as operações de
reboque, certificar-se de que a fixação da junta
no veículo não danifique os componentes em
contacto. Ao rebocar o veículo é obrigatório
respeitar as normas específicas de circulação na
estrada, relativas quer ao dispositivo de
reboque, quer ao comportamento a ter na
estrada.
AVISO
Antes de apertar o anel, limpar com
precisão o respectivo alojamento
roscado. Antes de iniciar o reboque do veículo,
certificar-se igualmente de que apertou a fundo
o anel no respectivo alojamento.
AVISO
Durante o reboque do veículo, não ligar
o motor.
AVISO
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 180

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
ECUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
181

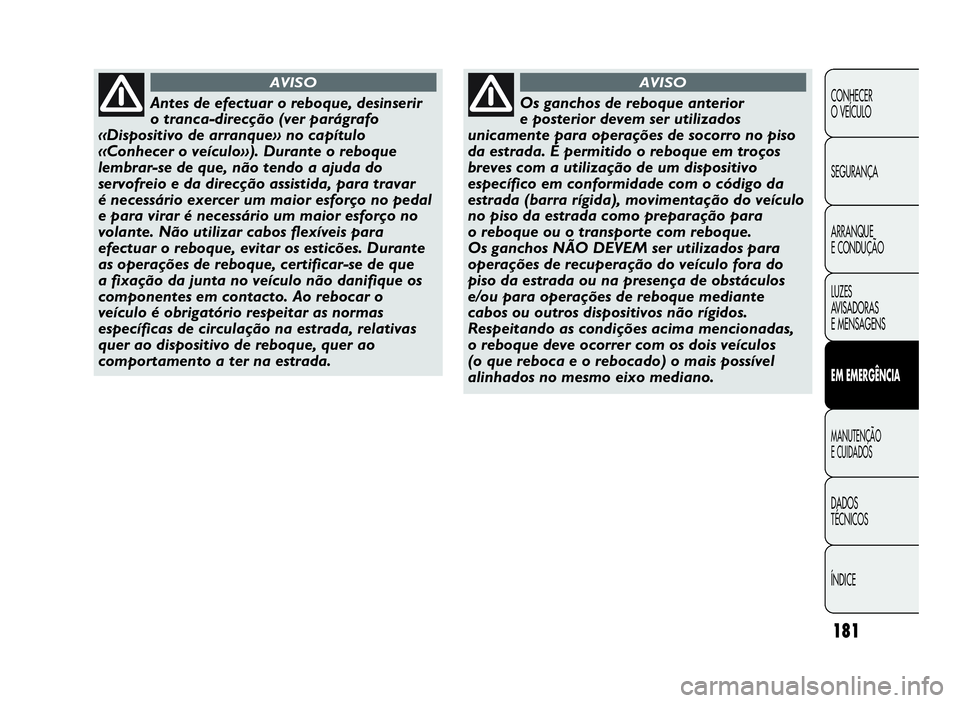

Antes de efectuar o reboque, desinserir
o tranca-direcção (ver parágrafo
«Dispositivo de arranque» no capítulo
«Conhecer o veículo»). Durante o reboque
lembrar-se de que, não tendo a ajuda do
servofreio e da direcção assistida, para travar
é necessário exercer um maior esforço no pedal
e para virar é necessário um maior esforço no
volante. Não utilizar cabos flexíveis para
efectuar o reboque, evitar os esticões. Durante
as operações de reboque, certificar-se de que
a fixação da junta no veículo não danifique os
componentes em contacto. Ao rebocar o
veículo é obrigatório respeitar as normas
específicas de circulação na estrada, relativas
quer ao dispositivo de reboque, quer ao
comportamento a ter na estrada.
AVISO
Os ganchos de reboque anterior
e posterior devem ser utilizados
unicamente para operações de socorro no piso
da estrada. É permitido o reboque em troços
breves com a utilização de um dispositivo
específico em conformidade com o código da
estrada (barra rígida), movimentação do veículo
no piso da estrada como preparação para
o reboque ou o transporte com reboque.
Os ganchos NÃO DEVEM ser utilizados para
operações de recuperação do veículo fora do
piso da estrada ou na presença de obstáculos
e/ou para operações de reboque mediante
cabos ou outros dispositivos não rígidos.
Respeitando as condições acima mencionadas,
o reboque deve ocorrer com os dois veículos
(o que reboca e o rebocado) o mais possível
alinhados no mesmo eixo mediano.
AVISO
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 181

182
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

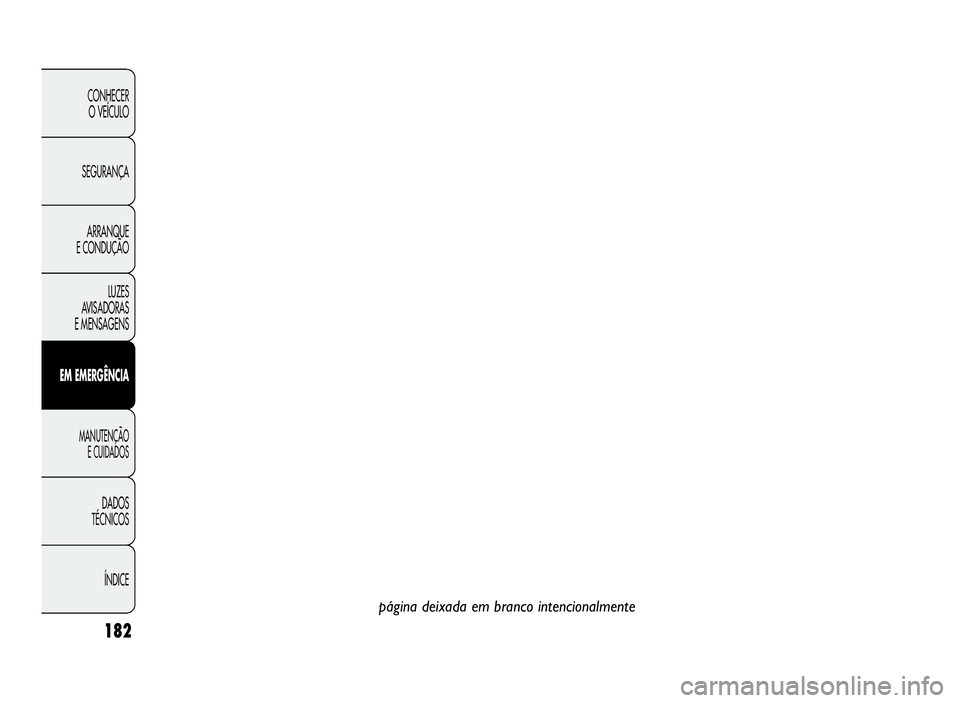

página deixada em branco intencionalmente
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 182

183
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

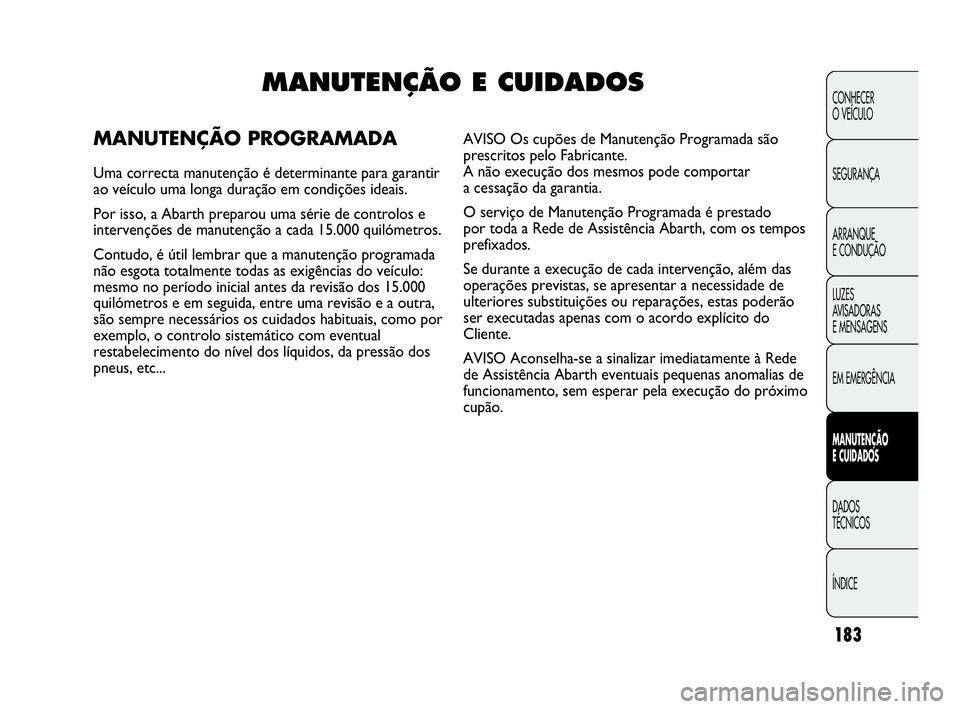

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção é determinante para garantir
ao veículo uma longa duração em condições ideais.
Por isso, a Abarth preparou uma série de controlos e
intervenções de manutenção a cada 15.000 quilómetros.
Contudo, é útil lembrar que a manutenção programada
não esgota totalmente todas as exigências do veículo:
mesmo no período inicial antes da revisão dos 15.000
quilómetros e em seguida, entre uma revisão e a outra,
são sempre necessários os cuidados habituais, como por
exemplo, o controlo sistemático com eventual
restabelecimento do nível dos líquidos, da pressão dos
pneus, etc...AVISO Os cupões de Manutenção Programada são
prescritos pelo Fabricante.
A não execução dos mesmos pode comportar
a cessação da garantia.
O serviço de Manutenção Programada é prestado
por toda a Rede de Assistência Abarth, com os tempos
prefixados.
Se durante a execução de cada intervenção, além das
operações previstas, se apresentar a necessidade de
ulteriores substituições ou reparações, estas poderão
ser executadas apenas com o acordo explícito do
Cliente.
AVISO Aconselha-se a sinalizar imediatamente à Rede
de Assistência Abarth eventuais pequenas anomalias de
funcionamento, sem esperar pela execução do próximo
cupão.
183-204 GPUNTO EVO Abarth PT 2ed 26-04-2010 16:30 Pagina 183
