2010 Abarth Punto Evo Manual de Uso e Manutenção (in Portuguese)

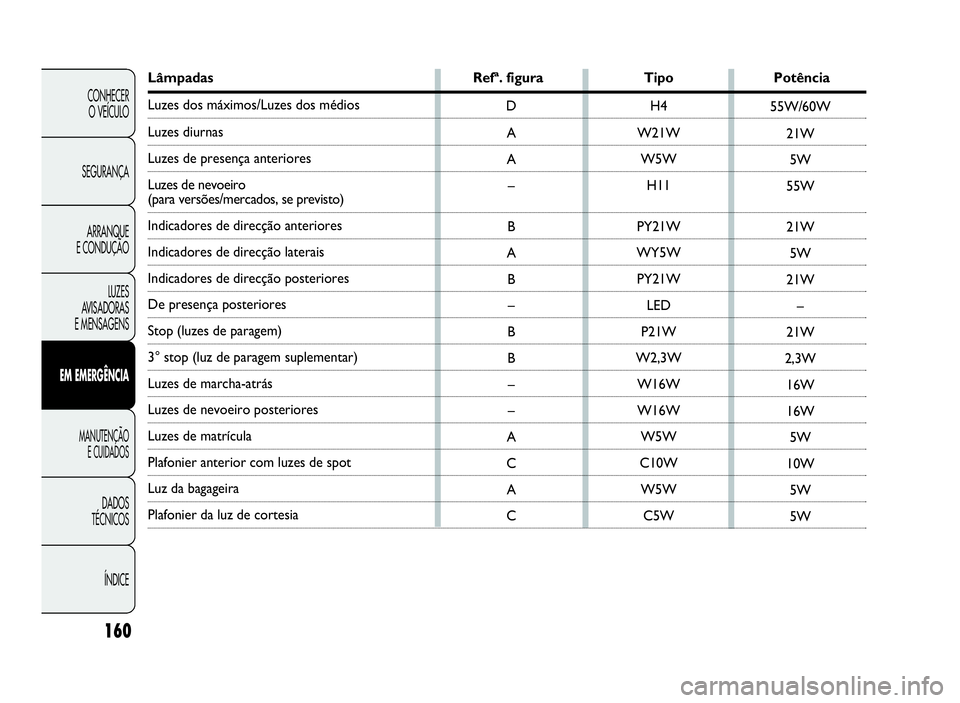

Lâmpadas Refª. figura Tipo Potência
Luzes dos máximos/Luzes dos médios
Luzes diurnas
Luzes de presença anteriores
Luzes de nevoeiro
(para versões/mercados, se previsto)
Indicadores de direcção anteriores
Indicadores de direcção laterais
Indicadores de direcção posteriores
De presença posteriores
Stop (luzes de paragem)
3° stop (luz de paragem suplementar)
Luzes de marcha-atrás
Luzes de nevoeiro posteriores
Luzes de matrícula
Plafonier anterior com luzes de spot
Luz da bagageira
Plafonier da luz de cortesia
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
160
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 160

F0U138Abfig. 136F0U139Abfig. 137
AVISO A substituição das lâmpadas dos indicadores
de direcção anteriores, das luzes dos máximos e dos
médios pode ser efectuada através da utilização da
tampa de acesso específica (ver parágrafo «Indicadores
de direcção» neste capítulo).
LUZES DE MÍNIMOS fig. 137
Para substituir a lâmpada, proceder como indicado
a seguir:
❒retirar o tampão de borracha através da lingueta
específica;
❒premir em contraposição as aletas B e retirar
o casquilho;
❒extrair a lâmpada C e substituí-la;
❒introduzir novamente o casquilho e remontar
o tampão de borracha, certificando-se do correcto
bloqueio.

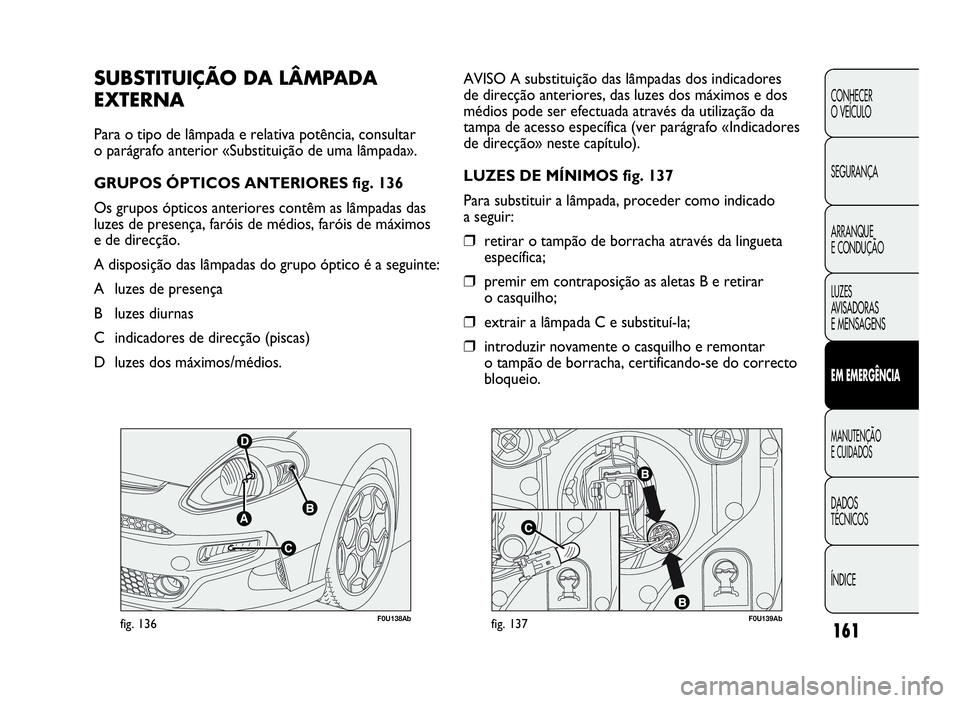

SUBSTITUIÇÃODA LÂMPADA
EXTERNA
Para o tipo de lâmpada e relativa potência, consultar
o parágrafo anterior «Substituição de uma lâmpada».
GRUPOS ÓPTICOS ANTERIORES fig. 136
Os grupos ópticos anteriores contêm as lâmpadas das
luzes de presença, faróis de médios, faróis de máximos
e de direcção.
A disposição das lâmpadas do grupo óptico é a seguinte:
A luzes de presença
B luzes diurnas
C indicadores de direcção (piscas)
D luzes dos máximos/médios.
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
ECUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
161
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 161

162
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U140Abfig. 138

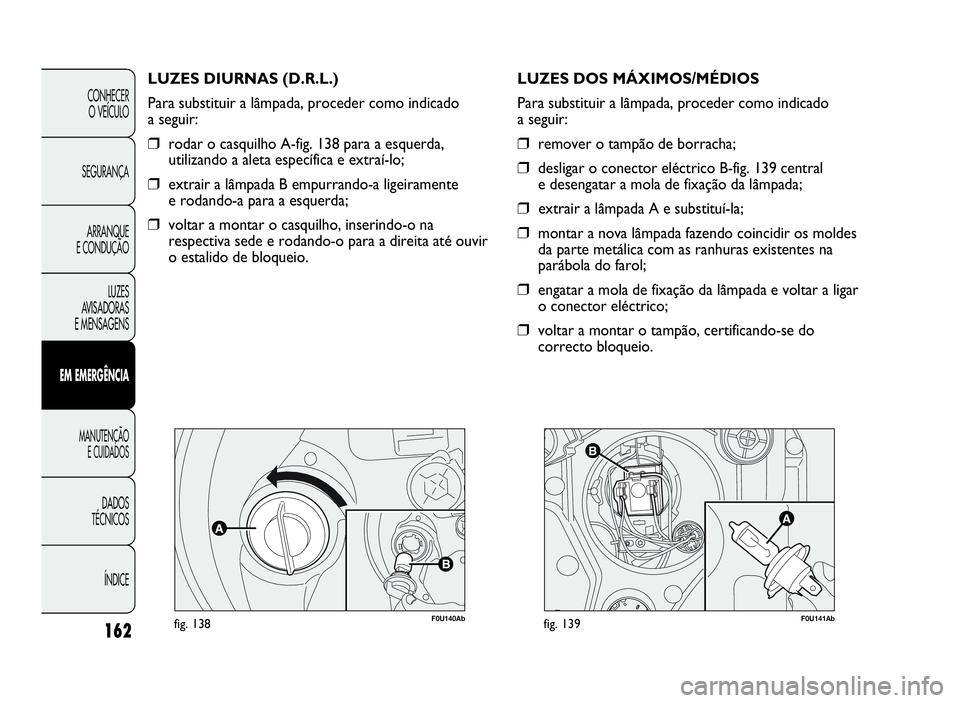

LUZES DIURNAS (D.R.L.)
Para substituir a lâmpada, proceder como indicado
a seguir:
❒rodar o casquilho A-fig. 138 para a esquerda,
utilizando a aleta específica e extraí-lo;
❒extrair a lâmpada B empurrando-a ligeiramente
e rodando-a para a esquerda;
❒voltar a montar o casquilho, inserindo-o na
respectiva sede e rodando-o para a direita até ouvir
o estalido de bloqueio.
F0U141Abfig. 139
LUZES DOS MÁXIMOS/MÉDIOS
Para substituir a lâmpada, proceder como indicado
a seguir:
❒remover o tampão de borracha;
❒desligar o conector eléctrico B-fig. 139 central
e desengatar a mola de fixação da lâmpada;
❒extrair a lâmpada A e substituí-la;
❒montar a nova lâmpada fazendo coincidir os moldes
da parte metálica com as ranhuras existentes na
parábola do farol;
❒engatar a mola de fixação da lâmpada e voltar a ligar
o conector eléctrico;
❒voltar a montar o tampão, certificando-se do
correcto bloqueio.
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 162

163
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AV I S A D O R A S
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
ECUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

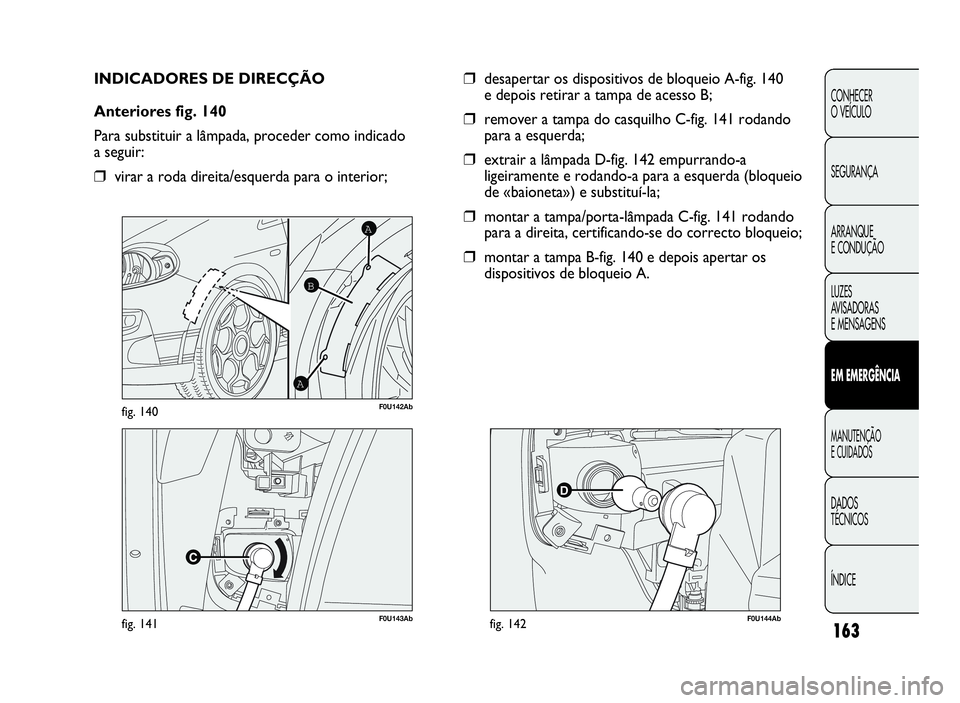

INDICADORES DE DIRECÇÃO
Anteriores fig. 140
Para substituir a lâmpada, proceder como indicado
a seguir:
❒virar a roda direita/esquerda para o interior;
D
F0U144Abfig. 142
❒desapertar os dispositivos de bloqueio A-fig. 140
e depois retirar a tampa de acesso B;
❒remover a tampa do casquilho C-fig. 141 rodando
para a esquerda;
❒extrair a lâmpada D-fig. 142 empurrando-a
ligeiramente e rodando-a para a esquerda (bloqueio
de «baioneta») e substituí-la;
❒montar a tampa/porta-lâmpada C-fig. 141 rodando
para a direita, certificando-se do correcto bloqueio;
❒montar a tampa B-fig. 140 e depois apertar os
dispositivos de bloqueio A.
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 163

164
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
C
AC
B
C
F0U147Abfig. 144
❒desapertarosparafusosdefixaçãoCeextrair
o farol;
❒extrair a lâmpada A-fig.145 rodando-a para
a esquerda e desligar o conector eléctrico.
F0U145Abfig. 143
Laterais fig. 143
Para substituir a lâmpada, proceder como indicado
a seguir:
❒deslocar o tubo transparente A empurrando-o para
a parte a frente do veículo, de modo a comprimir
a mola interna B, depois retirar o grupo para fora;
❒rodar o casquilho C para a esquerda, extrair a
lâmpada D introduzida à pressão e substituí-la;
❒voltar a montar o casquilho C no transparente,
rodando-o para a direita;
❒voltar a montar o grupo, certificando-se do estalido
de bloqueio da mola interna B.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada é necessário:
❒desapertar o parafuso A-fig.144 e extrair a máscara
de protecção B;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 164

165
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AV I S A D O R A S
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
ECUIDADOS
DADOS
TÉCNICOS
ÍNDICE

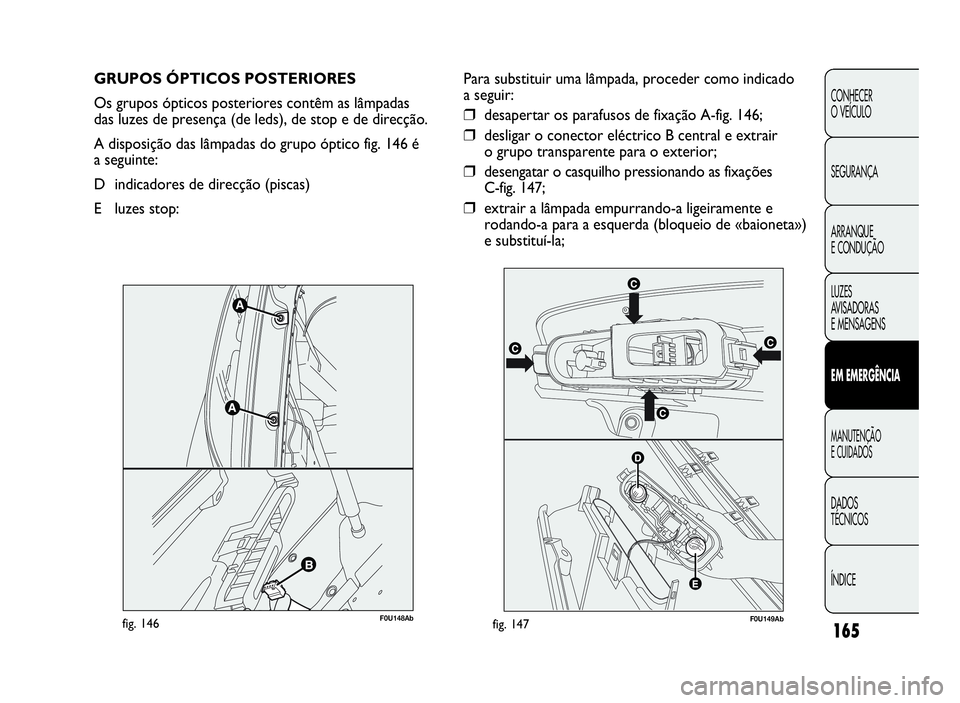

GRUPOS ÓPTICOS POSTERIORES
Os grupos ópticos posteriores contêm as lâmpadas
das luzes de presença (de leds), de stop e de direcção.
A disposição das lâmpadas do grupo óptico fig. 146 é
a seguinte:
D indicadores de direcção (piscas)
E luzes stop:
F0U148Abfig. 146F0U149Abfig. 147
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒desapertar os parafusos de fixação A-fig. 146;
❒desligar o conector eléctrico B central e extrair
o grupo transparente para o exterior;
❒desengatar o casquilho pressionando as fixações
C-fig. 147;
❒extrair a lâmpada empurrando-a ligeiramente e
rodando-a para a esquerda (bloqueio de «baioneta»)
e substituí-la;
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 165

166
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
❒voltar a montar o casquilho;
❒voltar a ligar o conector eléctrico, reposicionar
correctamente o grupo na carroçaria do veículo
e apertar os parafusos de fixação A.
AVISO Para a substituição das luzes de presença,
de leds, dirigir-se à Rede de Assistência Abarth.

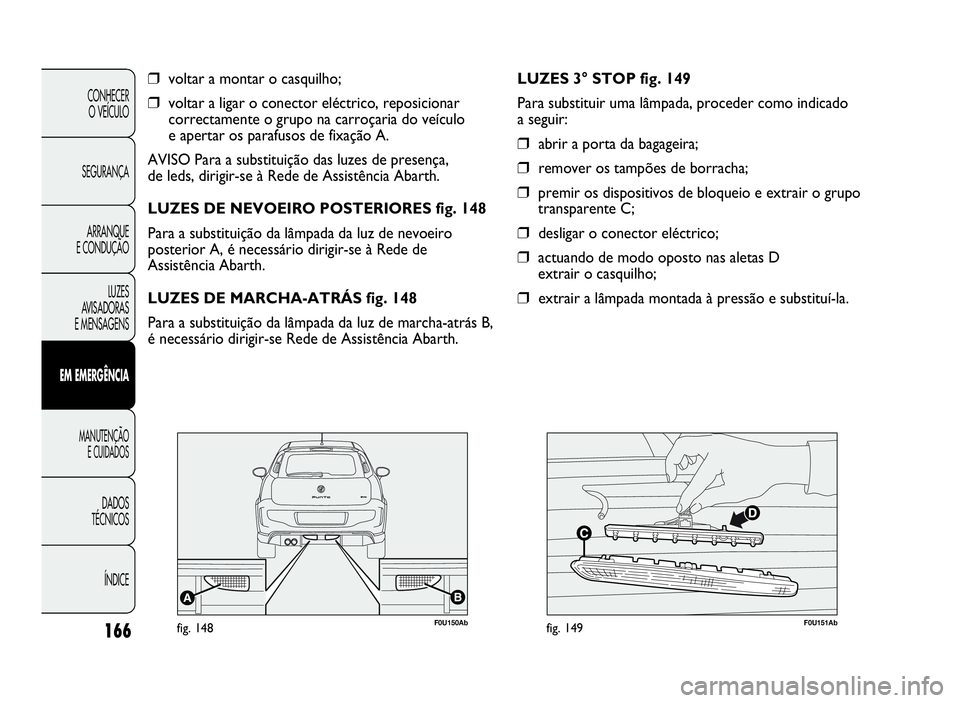

LUZES DE NEVOEIRO POSTERIORES fig. 148
Para a substituição da lâmpada da luz de nevoeiro
posterior A, é necessário dirigir-se à Rede de
Assistência Abarth.
LUZES DE MARCHA-ATRÁS fig. 148
Para a substituição da lâmpada da luz de marcha-atrás B,
é necessário dirigir-se Rede de Assistência Abarth.
F0U150Abfig. 148F0U151Abfig. 149
LUZES 3° STOP fig. 149
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒abrir a porta da bagageira;
❒remover os tampões de borracha;
❒premir os dispositivos de bloqueio e extrair o grupo
transparente C;
❒desligar o conector eléctrico;
❒actuando de modo oposto nas aletas D
extrair o casquilho;
❒extrair a lâmpada montada à pressão e substituí-la.
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 166

167
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AV I S A D O R A S
E MENSAGENS
EMEMERGÊNCIA
MANUTENÇÃO
ECUIDADOS
DADOS
TÉCNICOS
ÍNDICE

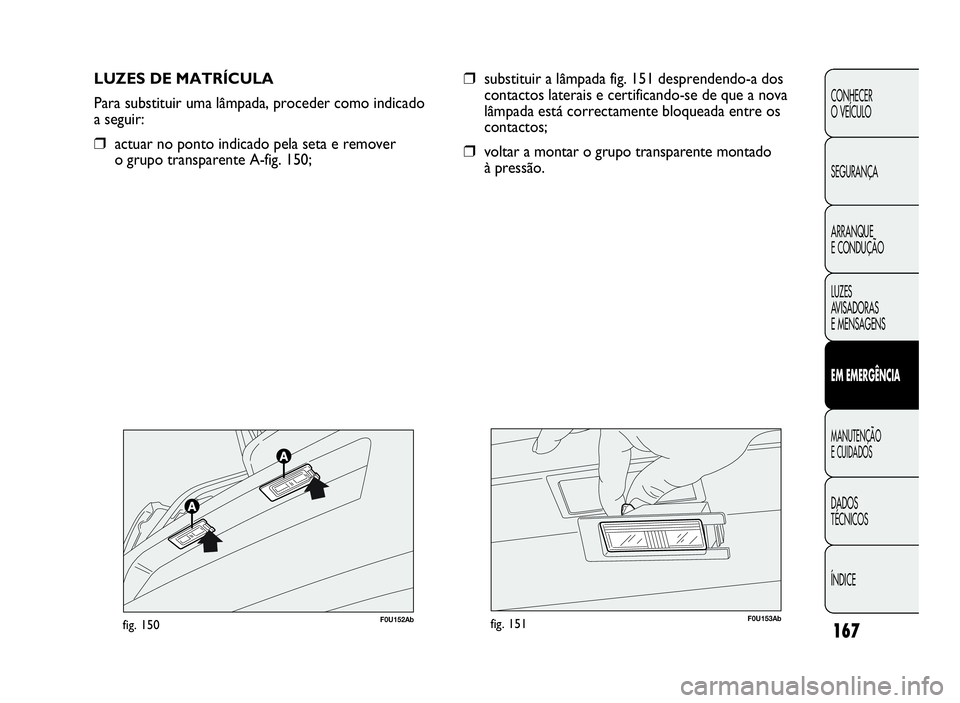

LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒actuar no ponto indicado pela seta e remover
o grupo transparente A-fig. 150;
❒substituir a lâmpada fig. 151 desprendendo-a dos
contactos laterais e certificando-se de que a nova
lâmpada está correctamente bloqueada entre os
contactos;
❒voltar a montar o grupo transparente montado
à pressão.
F0U152Abfig. 150F0U153Abfig. 151
