2010 Abarth Punto Evo Manual de Empleo y Cuidado (in Spanish)

16
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
fig. 15F0U2050Abe

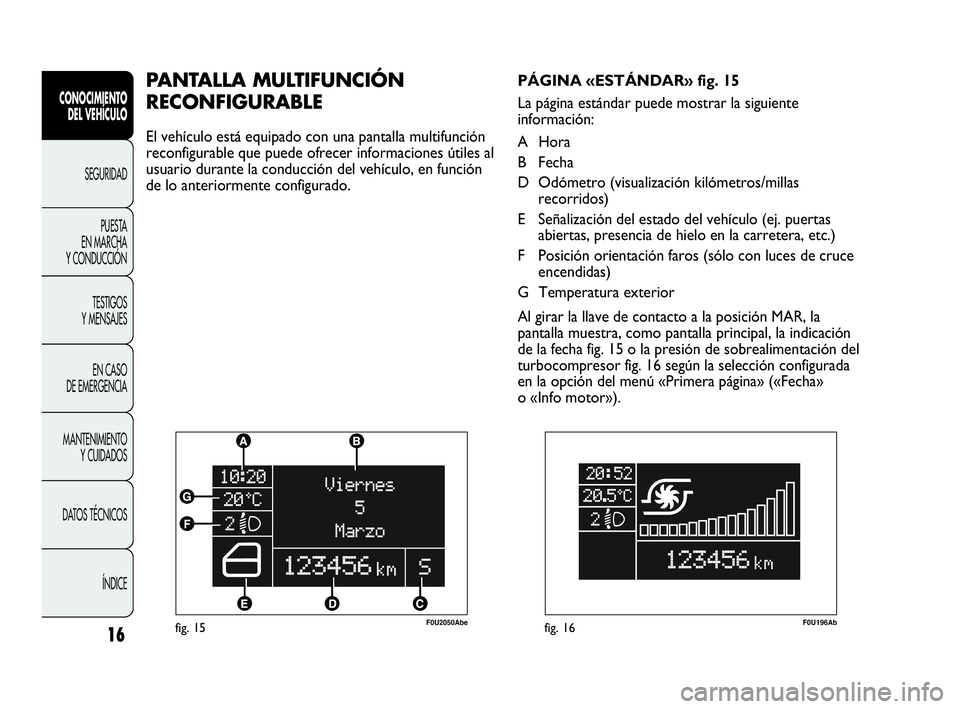

PANTALLA MULTIFUNCIÓN
RECONFIGURABLE
El vehículo está equipado con una pantalla multifunción
reconfigurable que puede ofrecer informaciones útiles al
usuario durante la conducción del vehículo, en función
de lo anteriormente configurado.PÁGINA «ESTÁNDAR» fig. 15
La página estándar puede mostrar la siguiente
información:
A Hora
B Fecha
D Odómetro (visualización kilómetros/millas
recorridos)
E Señalización del estado del vehículo (ej. puertas
abiertas, presencia de hielo en la carretera, etc.)
F Posición orientación faros (sólo con luces de cruce
encendidas)
G Temperatura exterior
Al girar la llave de contacto a la posición MAR, la
pantalla muestra, como pantalla principal, la indicación
de la fecha fig. 15 o la presión de sobrealimentación del
turbocompresor fig. 16 según la selección configurada
en la opción del menú «Primera página» («Fecha»
o «Info motor»).
fig. 16F0U196Ab
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 16

17
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

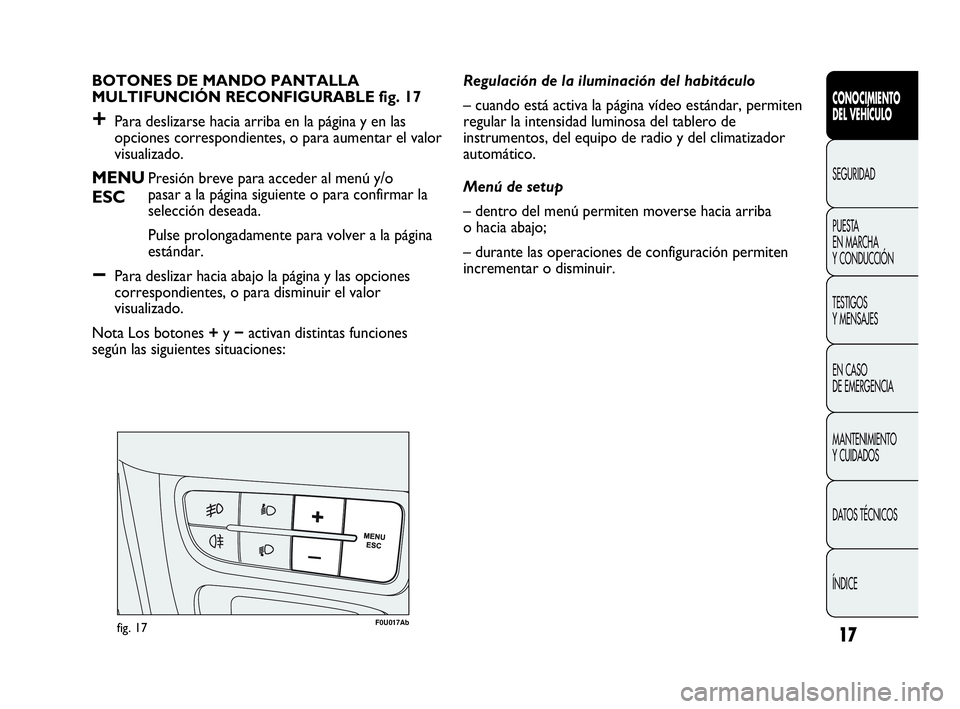

BOTONES DE MANDO PANTALLA
MULTIFUNCIÓN RECONFIGURABLE fig. 17
+Para deslizarse hacia arriba en la página y en las
opciones correspondientes, o para aumentar el valor
visualizado.
MENUPresión breve para acceder al menú y/o
ESCpasar a la página siguiente o para confirmar la
selección deseada.
Pulse prolongadamente para volver a la página
estándar.
−Para deslizar hacia abajo la página y las opciones
correspondientes, o para disminuir el valor
visualizado.
Nota Los botones +y−activan distintas funciones
según las siguientes situaciones: Regulación de la iluminación del habitáculo
– cuando está activa la página vídeo estándar, permiten
regular la intensidad luminosa del tablero de
instrumentos, del equipo de radio y del climatizador
automático.
Menú de setup
– dentro del menú permiten moverse hacia arriba
o hacia abajo;
– durante las operaciones de configuración permiten
incrementar o disminuir.
F0U017Abfig. 17
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 17

18
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
MENÚ DE SETUP
El menú está compuesto por una serie de funciones
dispuestas en modo «circular» que se pueden
seleccionar mediante los botones +y−para acceder
a las distintas operaciones de selección y regulación
(setup) que se indican a continuación. Para algunas
opciones (Ajuste reloj y Unidades de medida) hay
previsto un submenú.
El menú de configuración puede activarse con una
pulsación corta del botón MENÚ ESC fig. 18.
Presionando poco a poco los botones +o−, es posible
recorrer la lista del menú de configuración.
En este punto, los modos de gestión se diferencian
entre sí según la característica de la opción seleccionada.
Selección de una opción del menú principal sin submenú:
– pulsando brevemente el botón MENU ESC puede
seleccionarse la configuración del menú principal que se
desea modificar;
– interviniendo en los botones +o−(con simples
presiones) es posible elegir la nueva programación;
– pulsando brevemente el botón MENU ESC es posible
memorizar la configuración y al mismo tiempo regresar
a la misma opción del menú principal seleccionada
anteriormente.Selección de una opción del menú principal con submenú:
– pulsando brevemente el botón MENU ESC se puede
visualizar la primera opción del submenú;
– interviniendo en los botones +o−(con simples
presiones) es posible deslizarse en todas las opciones
del submenú;
– pulsando brevemente el botón MENU ESC se puede
seleccionar la opción del submenú visualizada y se entra
en el menú de configuración correspondiente;
– interviniendo en los botones +o−(con simples
presiones) es posible elegir la nueva programación de
esta opción del submenú;
– con una pulsación corta del botón MENÚ ESC se
puede memorizar la configuración al mismo tiempo que
se vuelve a la opción del submenú seleccionado
anteriormente.
Selección de «Fecha» y «Ajuste Reloj»:
– presionando brevemente el botón MENU ESC se
puede seleccionar el primer dato que se desea modificar
(por ejemplo, horas/minutos o año/mes/día);
– interviniendo en los botones +o−(con simples
presiones) es posible elegir la nueva programación;
– pulsando brevemente el botón MENU ESC se puede
memorizar la configuración y, al mismo tiempo, pasar
a la siguiente opción del menú de configuración; en caso
de que fuera la última, se vuelve a la primera opción del
menú seleccionada.
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 18

19
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Pulsando prolongadamente el botón MENU ESC:
– si se encuentra en el nivel del menú principal, se sale
del menú de set up;
– si se está en otro punto del menú (a nivel de
programación de una opción de submenú, al nivel de
submenú o al nivel de programación de una opción del
menú principal) se sale al nivel de menú principal;
– se guardan sólo las modificaciones memorizadas por el
usuario (confirmadas con el botón MENU ESC).
El ambiente del menú de configuración está
temporizado; después de la salida del menú el tiempo se
agota y sólo se guardan las modificaciones memorizadas
por el usuario (confirmadas pulsando brevemente el
botón MENU ESC).El menú tiene las siguientes opciones:
–MENÚ
– BIP VELOCIDAD
– LUCES CORNERING
– SENSOR DE LLUVIA
(para versiones/países donde esté previsto)
– ACTIVACIÓN/DATOS TRIP B
– AJUSTAR HORA
– AJUSTAR FECHA
– PRIMERA PÁGINA
– VER RADIO
– AUTOCIERRE
– UNIDAD DE MEDIDA
– IDIOMA
– VOLUMEN AVISOS
– VOLUMEN BOTONES
– BIP/AVISADOR ACÚSTICO CINTURONES
– MANTENIMIENTO
– AIRBAG/AIRBAG DEL PASAJERO
– LUCES DIURNAS
– SALIDA MENÚ
fig. 18F0U017Ab
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 19

20
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
FUNCIONES DE LA PANTALLA
BIP VELOCIDAD
(Regulación del límite de velocidad)
Esta función permite configurar el límite de velocidad del
coche (km/h o mph); cuando este límite es superado, el
usuario es advertido (consultar el capítulo «Testigos
y mensajes»).
Para seleccionar el límite de velocidad deseado:
– pulse brevemente el botón MENU ESC, en la pantalla
se muestra el mensaje (Beep Vel.);
– presionar el botón +o−para activar (On)
o desactivar (Off) el límite de velocidad;
– cuando la función ha sido activada (On), seleccione
el límite de velocidad deseado con los botones
+o−y pulse MENU ESC para confirmar la elección.Nota La configuración es posible entre 30 y 200 km/h
o entre 20 y 125 mph en función de la unidad
configurada anteriormente, véase el apartado
«Regulación de la unidad de medida (Unidad de
medida)» descrito a continuación. Cada presión del
botón +/−determina el aumento o la disminución de
5 unidades. Manteniendo presionado el botón +o−,
se pueden aumentar o disminuir los valores rápida
y automáticamente. Cuando se acerque al valor
deseado, complete el ajuste con presiones cortas.
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
Si desea anular la configuración, proceda del siguiente
modo:
– pulse el botón MENU ESC con una pulsación corta, la
pantalla visualiza en modo intermitente (On);
– al presionar el botón −, la pantalla muestra la función
(Off) en modo parpadeante;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 20

21
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.

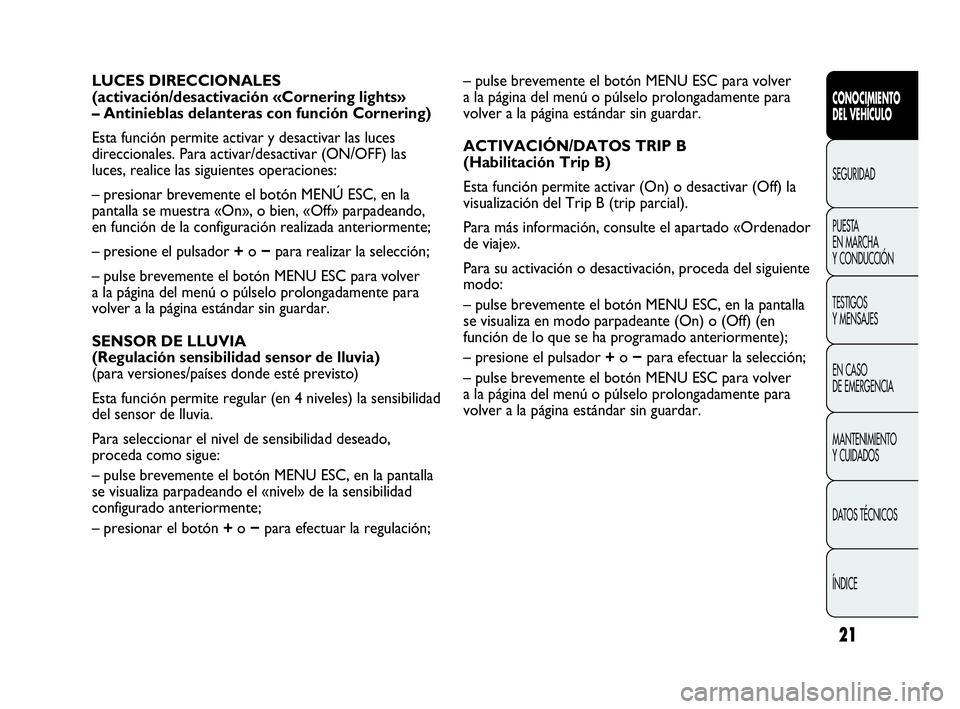

ACTIVACIÓN/DATOS TRIP B
(Habilitación Trip B)
Esta función permite activar (On) o desactivar (Off) la
visualización del Trip B (trip parcial).
Para más información, consulte el apartado «Ordenador
de viaje».
Para su activación o desactivación, proceda del siguiente
modo:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante (On) o (Off) (en
función de lo que se ha programado anteriormente);
– presione el pulsador +o−para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar. LUCES DIRECCIONALES
(activación/desactivación «Cornering lights»
– Antinieblas delanteras con función Cornering)
Esta función permite activar y desactivar las luces
direccionales. Para activar/desactivar (ON/OFF) las
luces, realice las siguientes operaciones:
– presionar brevemente el botón MENÚ ESC, en la
pantalla se muestra «On», o bien, «Off» parpadeando,
en función de la configuración realizada anteriormente;
– presione el pulsador +o−para realizar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
SENSOR DE LLUVIA
(Regulación sensibilidad sensor de lluvia)
(para versiones/países donde esté previsto)
Esta función permite regular (en 4 niveles) la sensibilidad
del sensor de lluvia.
Para seleccionar el nivel de sensibilidad deseado,
proceda como sigue:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» de la sensibilidad
configurado anteriormente;
– presionar el botón +o−para efectuar la regulación;
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 21

22
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

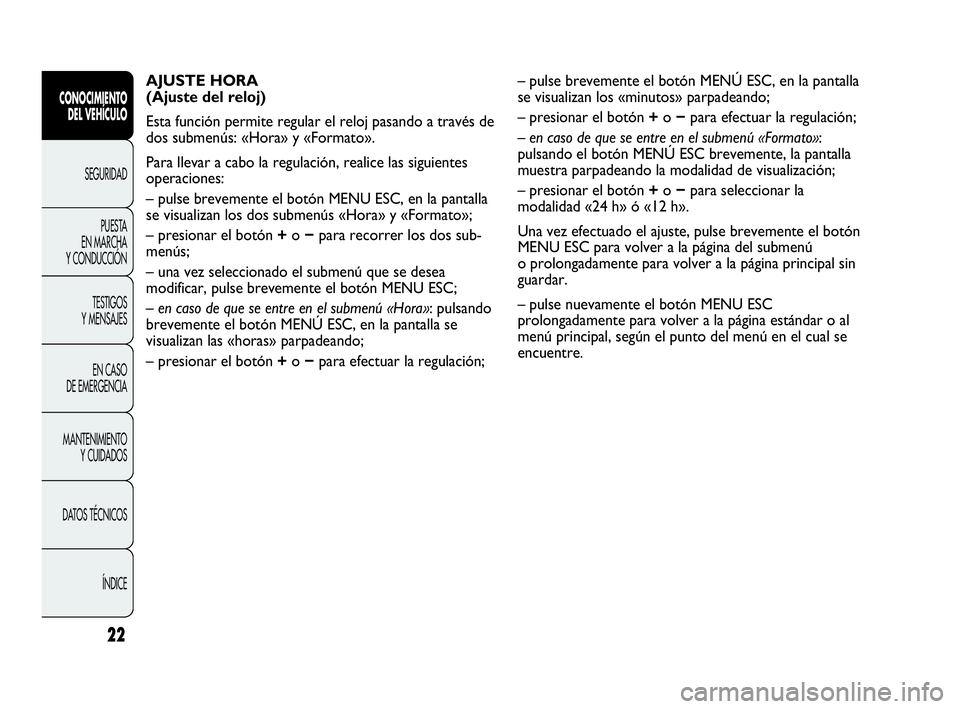

AJUSTE HORA
(Ajuste del reloj)
Esta función permite regular el reloj pasando a través de
dos submenús: «Hora» y «Formato».
Para llevar a cabo la regulación, realice las siguientes
operaciones:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualizan los dos submenús «Hora» y «Formato»;
– presionar el botón +o−para recorrer los dos sub-
menús;
– una vez seleccionado el submenú que se desea
modificar, pulse brevemente el botón MENU ESC;
–en caso de que se entre en el submenú «Hora»: pulsando
brevemente el botón MENÚ ESC, en la pantalla se
visualizan las «horas» parpadeando;
– presionar el botón +o−para efectuar la regulación;– pulse brevemente el botón MENÚ ESC, en la pantalla
se visualizan los «minutos» parpadeando;
– presionar el botón +o−para efectuar la regulación;
–en caso de que se entre en el submenú «Formato»:
pulsando el botón MENÚ ESC brevemente, la pantalla
muestra parpadeando la modalidad de visualización;
– presionar el botón +o−para seleccionar la
modalidad «24 h» ó «12 h».
Una vez efectuado el ajuste, pulse brevemente el botón
MENU ESC para volver a la página del submenú
o prolongadamente para volver a la página principal sin
guardar.
– pulse nuevamente el botón MENU ESC
prolongadamente para volver a la página estándar o al
menú principal, según el punto del menú en el cual se
encuentre.
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 22

23
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
PRIMERA PÁGINA

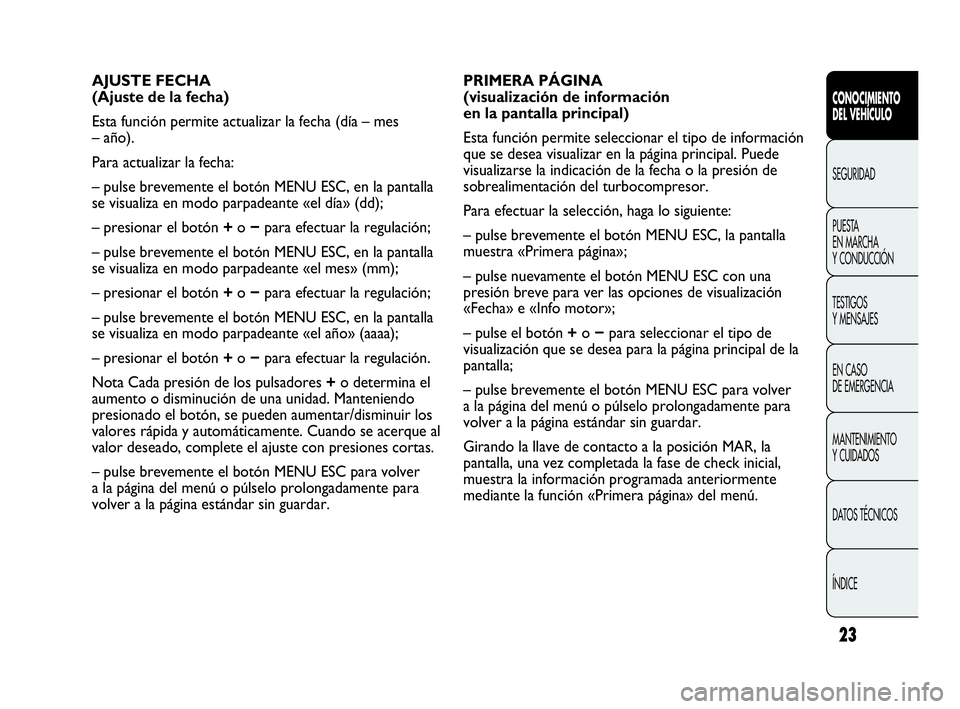

(visualización de información
en la pantalla principal)
Esta función permite seleccionar el tipo de información
que se desea visualizar en la página principal. Puede
visualizarse la indicación de la fecha o la presión de
sobrealimentación del turbocompresor.
Para efectuar la selección, haga lo siguiente:
– pulse brevemente el botón MENU ESC, la pantalla
muestra «Primera página»;
– pulse nuevamente el botón MENU ESC con una
presión breve para ver las opciones de visualización
«Fecha» e «Info motor»;
– pulse el botón +o−para seleccionar el tipo de
visualización que se desea para la página principal de la
pantalla;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
Girando la llave de contacto a la posición MAR, la
pantalla, una vez completada la fase de check inicial,
muestra la información programada anteriormente
mediante la función «Primera página» del menú. AJUSTE FECHA
(Ajuste de la fecha)
Esta función permite actualizar la fecha (día – mes
– año).
Para actualizar la fecha:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el día» (dd);
– presionar el botón +o−para efectuar la regulación;
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el mes» (mm);
– presionar el botón +o−para efectuar la regulación;
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el año» (aaaa);
– presionar el botón +o−para efectuar la regulación.
Nota Cada presión de los pulsadores +o determina el
aumento o disminución de una unidad. Manteniendo
presionado el botón, se pueden aumentar/disminuir los
valores rápida y automáticamente. Cuando se acerque al
valor deseado, complete el ajuste con presiones cortas.
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:30 Pagina 23
