2010 Abarth Punto Evo Manual de Empleo y Cuidado (in Spanish)

168
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
YCUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U154Abfig. 152

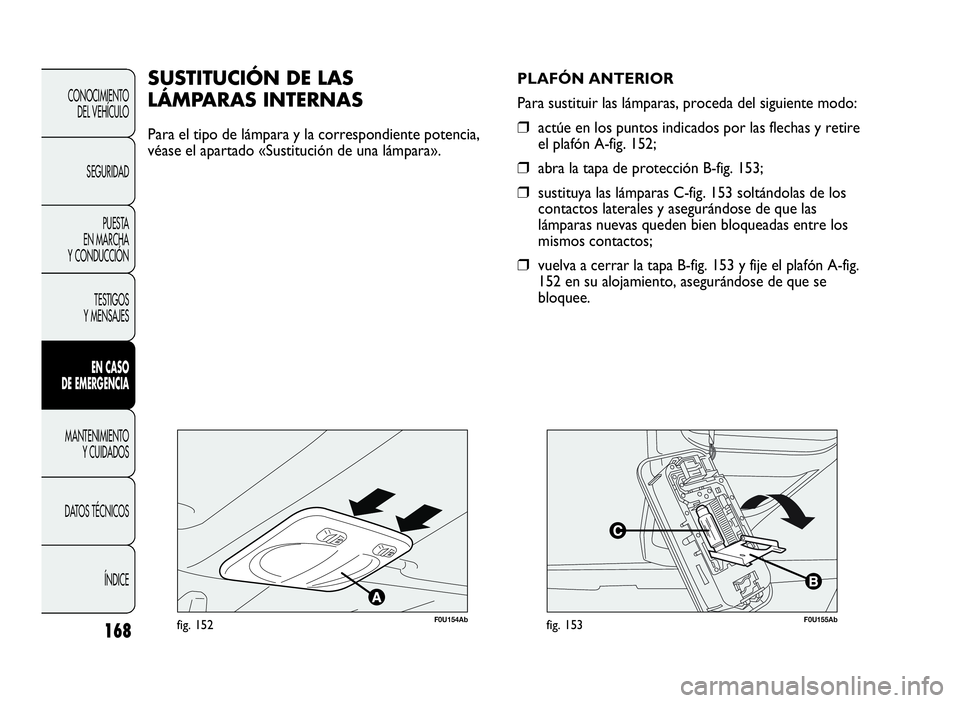

SUSTITUCIÓNDELAS
LÁMPARASINTERNAS
Para el tipo de lámpara y la correspondiente potencia,
véase el apartado «Sustitución de una lámpara».PLAFÓN ANTERIOR
Para sustituir las lámparas, proceda del siguiente modo:❒actúe en los puntos indicados por las flechas y retire
el plafón A-fig. 152;
❒abra la tapa de protección B-fig. 153;
❒sustituya las lámparas C-fig. 153 soltándolas de los
contactos laterales y asegurándose de que las
lámparas nuevas queden bien bloqueadas entre los
mismos contactos;
❒vuelva a cerrar la tapa B-fig. 153 y fije el plafón A-fig.
152 en su alojamiento, asegurándose de que se
bloquee.
F0U155Abfig. 153
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 168

169
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U156Abfig. 154

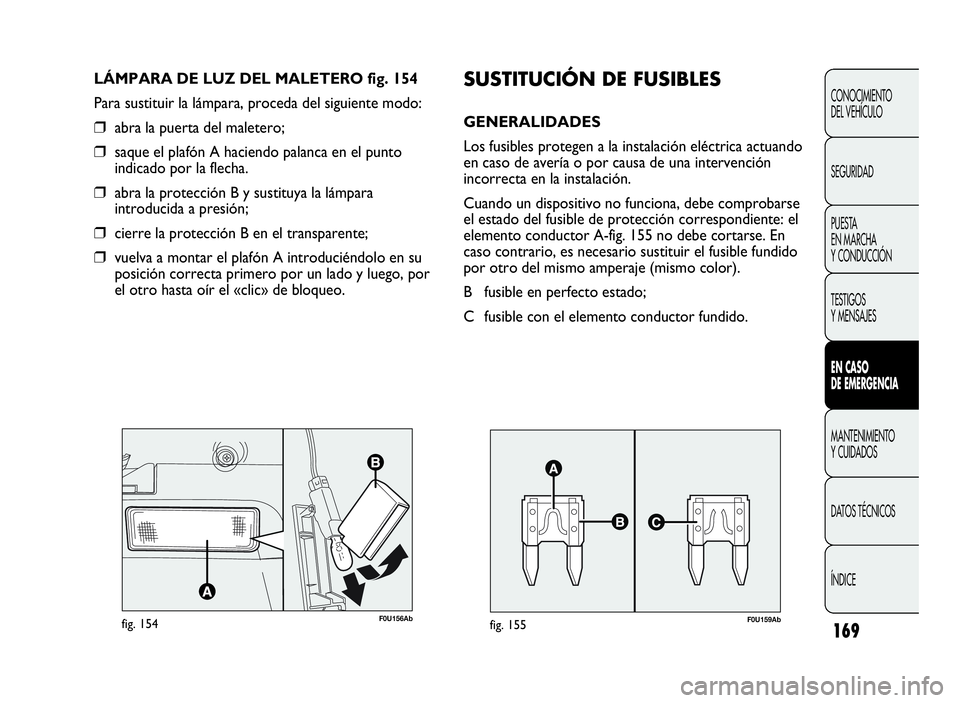

LÁMPARA DE LUZ DEL MALETERO fig. 154
Para sustituir la lámpara, proceda del siguiente modo:
❒abra la puerta del maletero;
❒saque el plafón A haciendo palanca en el punto
indicado por la flecha.
❒abra la protección B y sustituya la lámpara
introducida a presión;
❒cierre la protección B en el transparente;
❒vuelva a montar el plafón A introduciéndolo en su
posición correcta primero por un lado y luego, por
el otro hasta oír el «clic» de bloqueo.
F0U159Abfig. 155
SUSTITUCIÓNDEFUSIBLES
GENERALIDADES
Los fusibles protegen a la instalación eléctrica actuando
en caso de avería o por causa de una intervención
incorrecta en la instalación.
Cuando un dispositivo no funciona, debe comprobarse
el estado del fusible de protección correspondiente: el
elemento conductor A-fig. 155 no debe cortarse. En
caso contrario, es necesario sustituir el fusible fundido
por otro del mismo amperaje (mismo color).
B fusible en perfecto estado;
C fusible con el elemento conductor fundido.
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 169

170
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
YCUIDADOS
DATOS TÉCNICOS
ÍNDICE

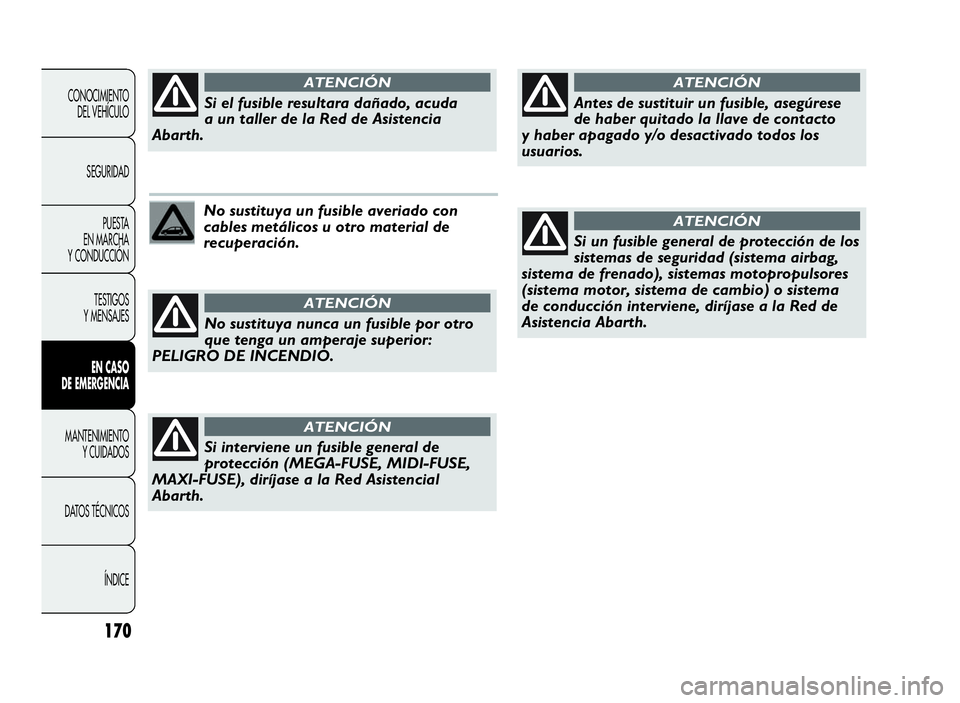

No sustituya un fusible averiado con
cables metálicos u otro material de
recuperación.
Si el fusible resultara dañado, acuda
a un taller de la Red de Asistencia
Abarth.
ATENCIÓN
No sustituya nunca un fusible por otro
que tenga un amperaje superior:
PELIGRO DE INCENDIO.
ATENCIÓN
Si interviene un fusible general de
protección (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), diríjase a la Red Asistencial
Abarth.
ATENCIÓN
Antes de sustituir un fusible, asegúrese
de haber quitado la llave de contacto
y haber apagado y/o desactivado todos los
usuarios.
ATENCIÓN
Si un fusible general de protección de los
sistemas de seguridad (sistema airbag,
sistema de frenado), sistemas motopropulsores
(sistema motor, sistema de cambio) o sistema
de conducción interviene, diríjase a la Red de
Asistencia Abarth.
ATENCIÓN
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 170

171
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U160Abfig. 156
F0U161Abfig. 157
ACCESO A LOS FUSIBLES
Los fusibles del vehículo están agrupados en tres
centralitas, situadas en el salpicadero, en el
compartimiento motor y en el maletero (lado
izquierdo).
Centralita en el salpicadero fig. 157
Para acceder a la centralita portafusibles del salpicadero,
es necesario aflojar los tornillos A-fig. 156 y quitar la
tapa.
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 171

172
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
YCUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U162Abfig. 158
F0U163Abfig. 159

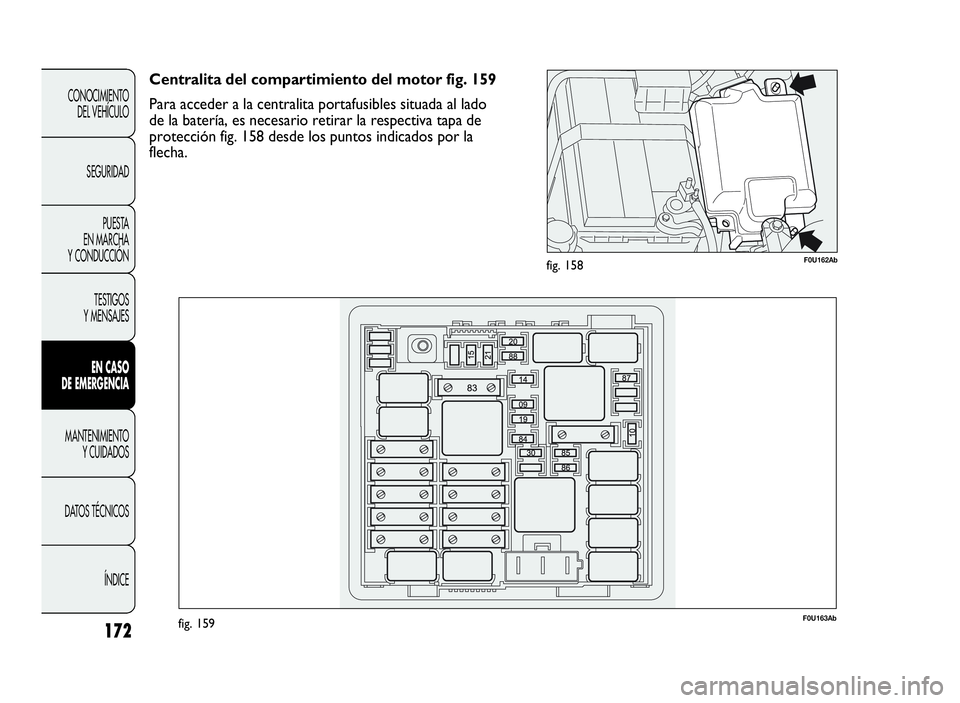

Centralita del compartimiento del motor fig. 159
Para acceder a la centralita portafusibles situada al lado
de la batería, es necesario retirar la respectiva tapa de
protección fig. 158 desde los puntos indicados por la
flecha.
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 172

173
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U164Abfig. 160
F0U165Abfig. 161

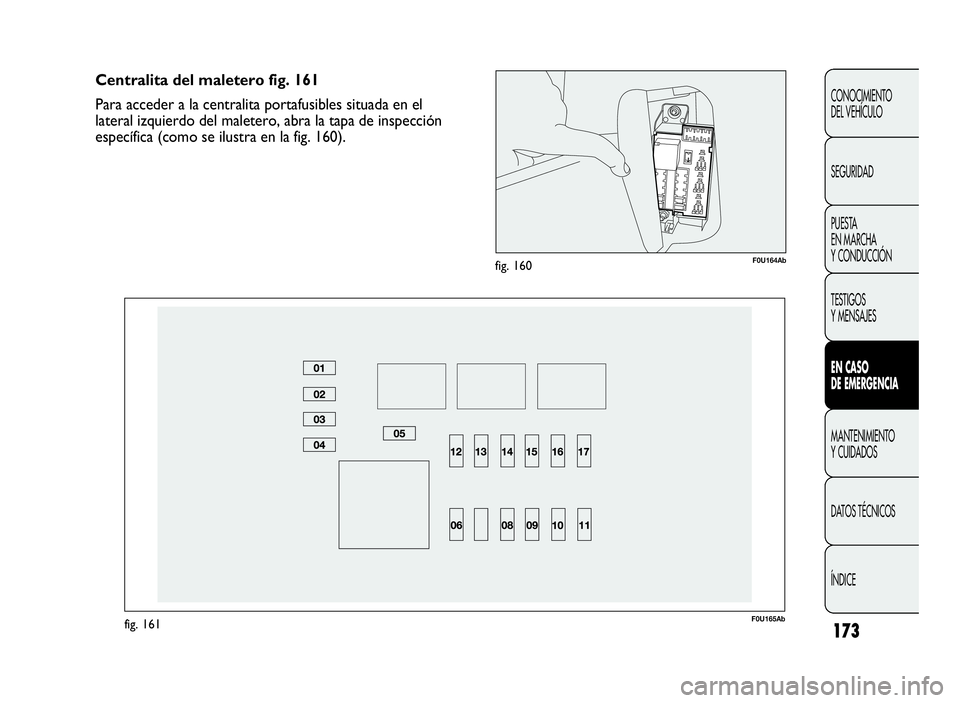

Centralita del maletero fig. 161
Para acceder a la centralita portafusibles situada en el
lateral izquierdo del maletero, abra la tapa de inspección
específica (como se ilustra en la fig. 160).
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 173

174
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
YCUIDADOS
DATOS TÉCNICOS
ÍNDICE
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABLA SINÓPTICA DE LOS FUSIBLES
Centralita del salpicadero fig. 157
SERVICIOS FUSIBLE AMPERIO
Luz de cruce derecha
Luz de cruce izquierda, corrector de orientación faros
Alimentación INT/A para bobinas de los relés en la centralita de fusibles del motor
y bobinas de los relés en la centralita del body computer
Luz de techo, luz del maletero, luz de la guantera
Alimentación + batería para toma de diagnosis EOBD, centralita climatizador
automático, sirenas de alarma, autorradio, centralita Blue&Me™
Alimentación INT para cuadro de instrumentos, interruptor en pedal de freno
(contacto N.O.), tercera luz de freno
Motores bloqueo/desbloqueo de puertas, motores activación dead lock, motor
desbloqueo del portón
Electrobomba lavaparabrisas/lavaluneta
Motor elevalunas puerta delantera lado conductor
Motor elevalunas puerta delantera lado pasajero
Alimentación INT para iluminar el cuadro de mandos, centralita de medición de la
presión neumáticos TPMS, movimiento espejos eléctricos externos, centralita
techo eléctrico, clavija infotelemática my-port, espejo interno electrocrómico
Cuadro de instrumentos
Alimentación INT para interruptor en el pedal de freno (contacto NC), interruptor
en el pedal de embrague, grupo calefacción interna, centralita Blue&Me™, sistema
preinstalación autorradio, centralita estabilizadora de voltaje, luz marcha atrás en
el parachoques, sensor en el servofreno, bobinas telerruptores en la centralita
fusibles motor
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 174

175
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
ENCASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

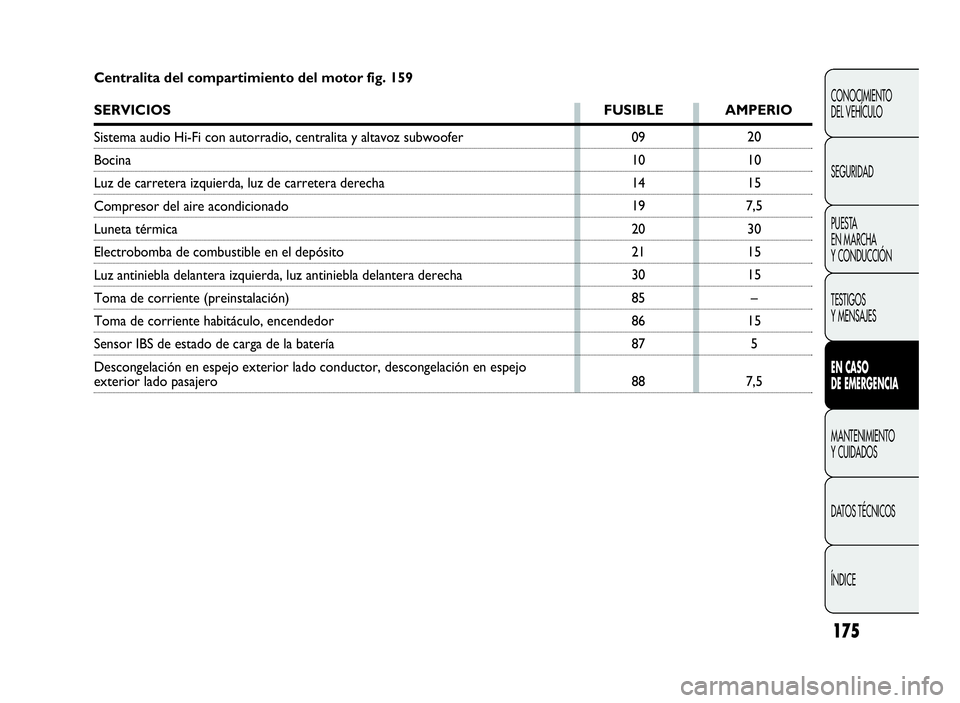

7,5 Centralita del compartimiento del motor fig. 159
SERVICIOS FUSIBLE AMPERIO
Sistema audio Hi-Fi con autorradio, centralita y altavoz subwoofer
Bocina
Luz de carretera izquierda, luz de carretera derecha
Compresor del aire acondicionado
Luneta térmica
Electrobomba de combustible en el depósito
Luz antiniebla delantera izquierda, luz antiniebla delantera derecha
Toma de corriente (preinstalación)
Toma de corriente habitáculo, encendedor
Sensor IBS de estado de carga de la batería
Descongelación en espejo exterior lado conductor, descongelación en espejo
exterior lado pasajero
151-182 GPUNTO EVO Abarth ES 2ed 26-04-2010 8:40 Pagina 175
