2010 Abarth Punto Evo Brugs- og vedligeholdelsesvejledning (in Danish)

64
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U057Abfig. 56

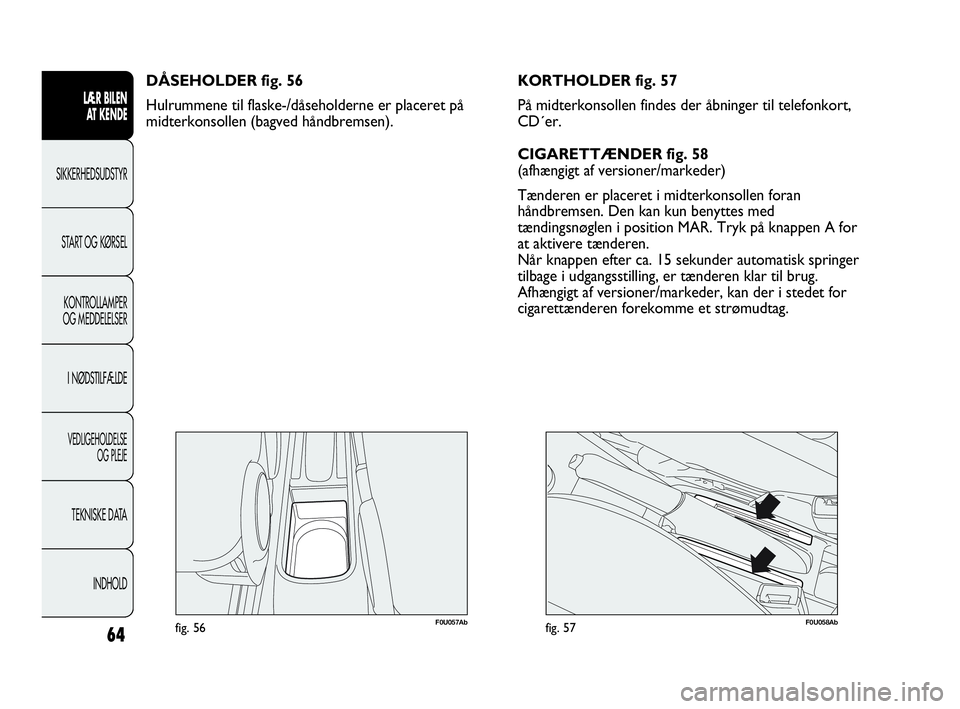

DÅSEHOLDER fig. 56
Hulrummene til flaske-/dåseholderne er placeret på
midterkonsollen (bagved håndbremsen).
F0U058Abfig. 57
KORTHOLDER fig. 57
På midterkonsollen findes der åbninger til telefonkort,
CD´er.
CIGARETTÆNDER fig. 58
(afhængigt af versioner/markeder)
Tænderen er placeret i midterkonsollen foran
håndbremsen. Den kan kun benyttes med
tændingsnøglen i position MAR. Tryk på knappen A for
at aktivere tænderen.
Når knappen efter ca. 15 sekunder automatisk springer
tilbage i udgangsstilling, er tænderen klar til brug.
Afhængigt af versioner/markeder, kan der i stedet for
cigarettænderen forekomme et strømudtag.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 64

65
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U059Abfig. 58

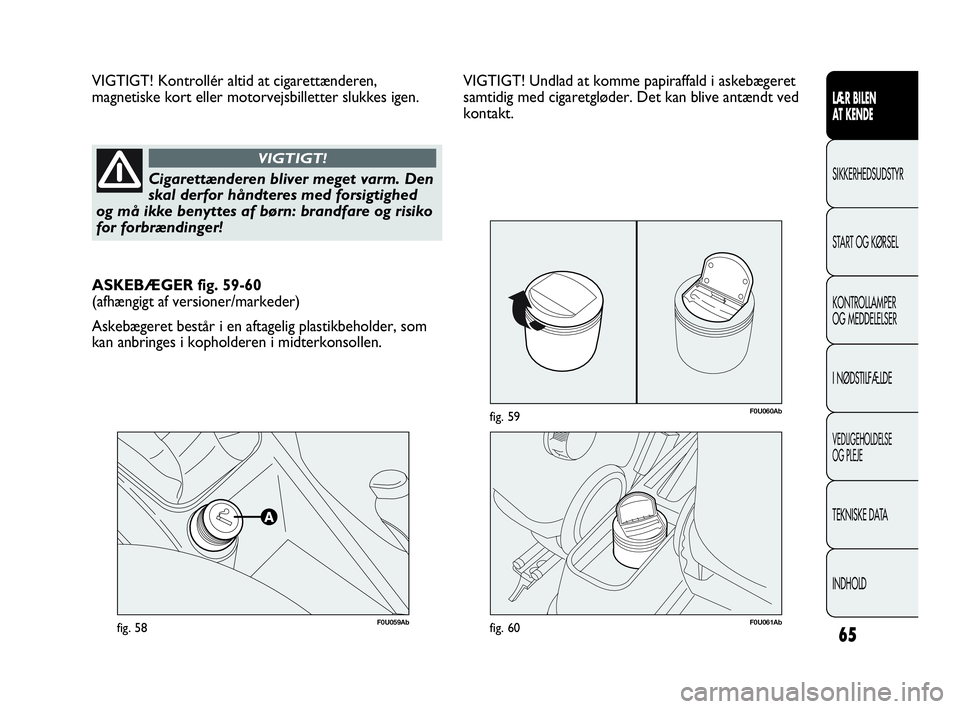

VIGTIGT! Kontrollér altid at cigarettænderen,
magnetiske kort eller motorvejsbilletter slukkes igen.
Cigarettænderen bliver meget varm. Den
skal derfor håndteres med forsigtighed
og må ikke benyttes af børn: brandfare og risiko
for forbrændinger!
VIGTIGT!
F0U061Abfig. 60
F0U060Abfig. 59
ASKEBÆGER fig. 59-60
(afhængigt af versioner/markeder)
Askebægeret består i en aftagelig plastikbeholder, som
kan anbringes i kopholderen i midterkonsollen.VIGTIGT! Undlad at komme papiraffald i askebægeret
samtidig med cigaretgløder. Det kan blive antændt ved
kontakt.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 65

66
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U062Abfig. 61

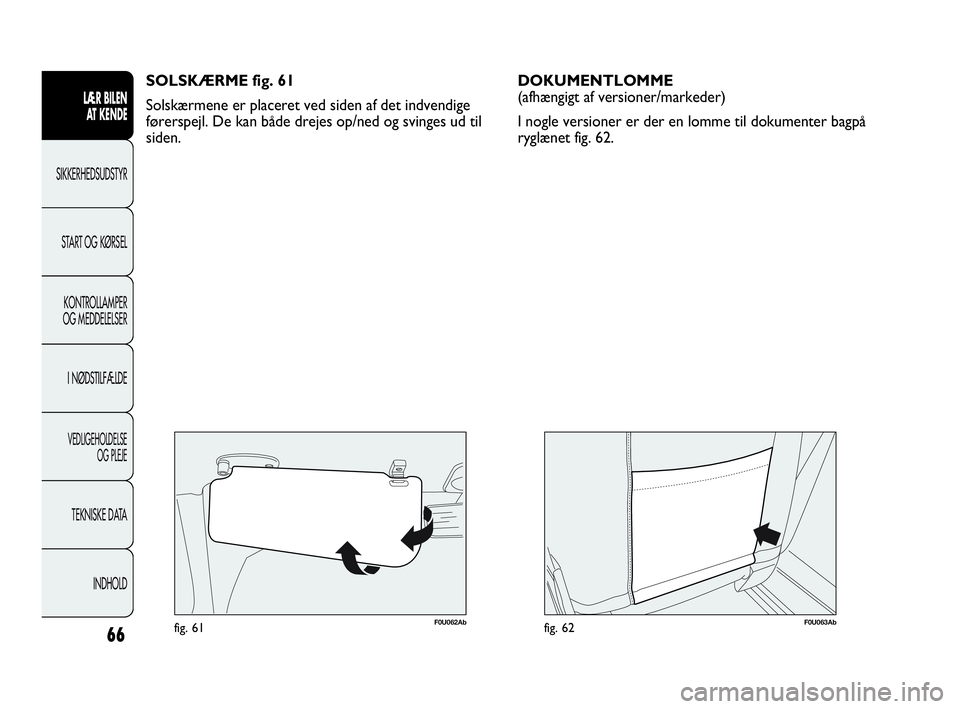

SOLSKÆRME fig. 61
Solskærmene er placeret ved siden af det indvendige
førerspejl. De kan både drejes op/ned og svinges ud til
siden.
F0U063Abfig. 62
DOKUMENTLOMME
(afhængigt af versioner/markeder)
I nogle versioner er der en lomme til dokumenter bagpå
ryglænet fig. 62.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 66

67
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U064Abfig. 64

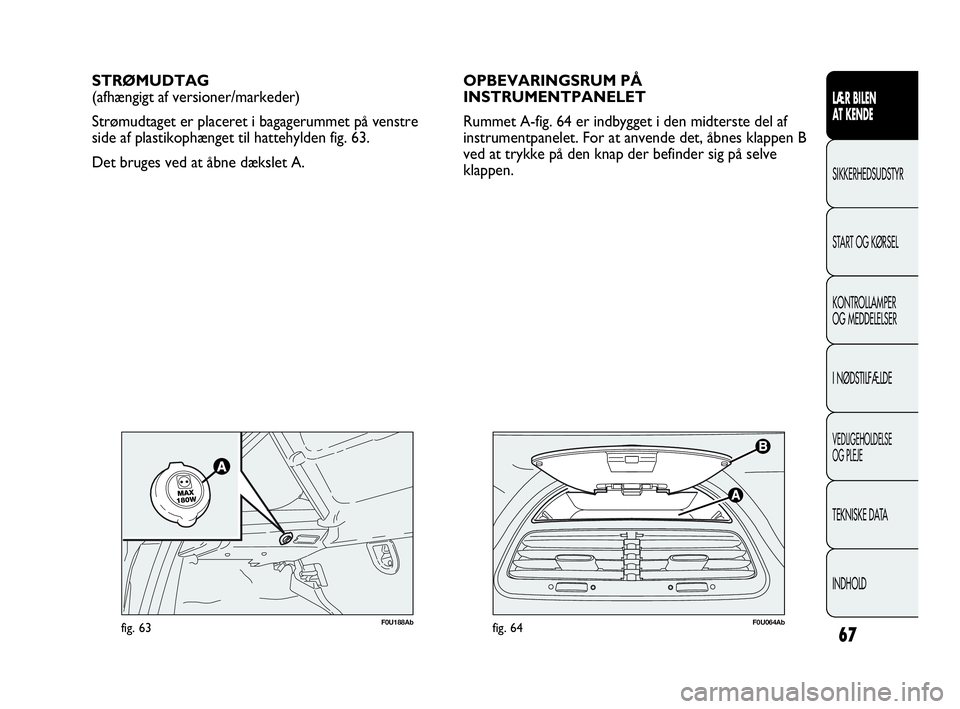

STRØMUDTAG
(afhængigt af versioner/markeder)
Strømudtaget er placeret i bagagerummet på venstre
side af plastikophænget til hattehylden fig. 63.
Det bruges ved at åbne dækslet A.
F0U188Abfig. 63
OPBEVARINGSRUM PÅ
INSTRUMENTPANELET
Rummet A-fig. 64 er indbygget i den midterste del af
instrumentpanelet. For at anvende det, åbnes klappen B
ved at trykke på den knap der befinder sig på selve
klappen.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 67

68
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U065Abfig. 65
SKY-DOME SOLTAG
(afhængigt af versioner/markeder)
Soltaget består af to glaspaneler, hvoraf et er
fastmonteret og det andet er bevægeligt, og udstyret
med to solgardiner (for og bag), som kan indstilles
manuelt. Solgardinerne kan bruges i positionerne „helt
lukket“ og „helt åben“ (de har ikke faste
mellempositioner). For at åbne gardinerne: Tag fat
i håndtaget A-fig. 65, frigør det, og før det i retningen,
der er vist med pilene indtil positionen „helt åben“.
Solgardinerne lukkes ved at følge ovennævnte procedure
i omvendt rækkefølge. Soltagets mekanisme fungerer
kun med tændingsnøglen i position MAR.
Knapperne A-B fig. 65, på det tilhørende betjeningspanel
ved siden af den forreste loftslampe, styrer soltagets
åbne/lukke-funktioner.Åbning
Tryk på knappen B-fig. 65 og hold den inde, det forreste
glaspanel stiller sig i positionen „spoiler“. Tryk igen på
knappen B-fig. 65 og hold den nede i mere end et halvt
sekund, tagets glaspanel bevæger sig automatisk til det
er helt åbnet. Glaspanelet kan standses i mellemliggende
positioner ved at trykke på knappen igen.
Lukning
Tryk på knappen A-fig. 65 fra helt åben position og, hvis
man holder knappen inde i mere end et halvt sekund,
bevæger det forreste glaspanel sig automatisk i position
„spoiler“. Ved at trykke på knappen igen standser
glaspanelet i mellemliggende position. Tryk igen på
knappen A-fig. 65 og hold den inde, indtil panelet er helt
lukket.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 68

69
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Når du stiger ud af bilen, skal du altid
tage nøglen ud af tændingslåsen for at
undgå, at soltaget udgør en fare for dem, der er
blevet tilbage i bilen hvis de utilsigtet aktiverer
det: Uforsigtig brug af soltaget kan være farlig.
Før og under tagets aktivering skal du altid sikre
dig, at passagererne ikke er udsat for risiko for
kvæstelser, der er forårsaget direkte af taget
i bevægelse, eller af personlige genstande, der
trækkes af eller støder ind i selve taget.
VIGTIGT!
Med monteret tværgående bagagebærer
anbefales det, at soltaget kun åbnes
i positionen „spoiler“.
Åbn ikke taget, hvis der er sne eller is: du
kan risikere at beskadige det.
SYSTEM TIL FOREBYGGELSE AF KLEMNING
Soltaget er udstyret med et sikkerhedssystem til
forhindring af fastklemning, der er i stand til at genkende
en eventuel forhindring under rudens lukkebevægelse.
Hvis dette sker, afbryder og vender systemet straks
rudens vandring.
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 69

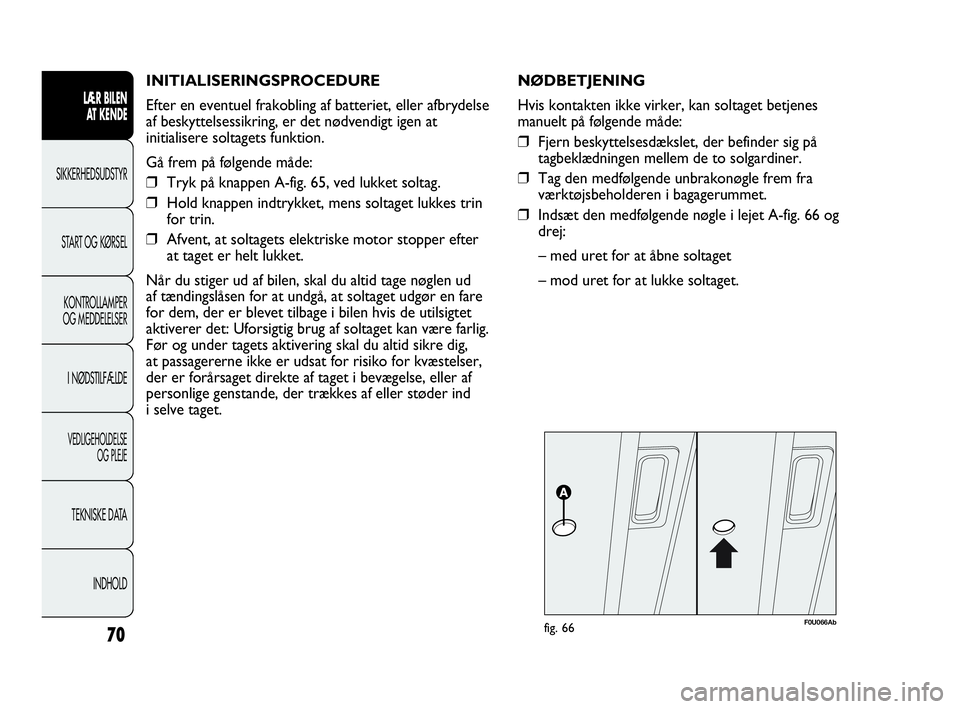

INITIALISERINGSPROCEDURE
Efter en eventuel frakobling af batteriet, eller afbrydelse
af beskyttelsessikring, er det nødvendigt igen at
initialisere soltagets funktion.
Gå frem på følgende måde:
❒Tryk på knappen A-fig. 65, ved lukket soltag.
❒Hold knappen indtrykket, mens soltaget lukkes trin
for trin.
❒Afvent, at soltagets elektriske motor stopper efter
at taget er helt lukket.
Når du stiger ud af bilen, skal du altid tage nøglen ud
af tændingslåsen for at undgå, at soltaget udgør en fare
for dem, der er blevet tilbage i bilen hvis de utilsigtet
aktiverer det: Uforsigtig brug af soltaget kan være farlig.
Før og under tagets aktivering skal du altid sikre dig,
at passagererne ikke er udsat for risiko for kvæstelser,
der er forårsaget direkte af taget i bevægelse, eller af
personlige genstande, der trækkes af eller støder ind
i selve taget.
F0U066Abfig. 66
NØDBETJENING
Hvis kontakten ikke virker, kan soltaget betjenes
manuelt på følgende måde:
❒Fjern beskyttelsesdækslet, der befinder sig på
tagbeklædningen mellem de to solgardiner.
❒Tag den medfølgende unbrakonøgle frem fra
værktøjsbeholderen i bagagerummet.
❒Indsæt den medfølgende nøgle i lejet A-fig. 66 og
drej:
– med uret for at åbne soltaget
– mod uret for at lukke soltaget.
70
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 70

71
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
DØRE
AFLÅSNING/OPLÅSNING MED CENTRALLÅS
Aflåsning af døre udefra
Med lukkede døre trykkes på knappen Ápå
fjernbetjeningen fig. 67 eller indsæt og drej metalklingen
i dørlåsen i førersiden mod uret fig. 68. Når dørene er
låst, tænder lysdioden på knappen A-fig. 69.
Dørlåsningen aktiveres kun, hvis alle dørene er lukkede.
Hvis en eller flere døre er åbne efter at have trykket på
knappen Ápå fjernbetjeningen fig. 67, blinker blinklysene
og lysdioden på knappen A-fig. 69 hurtigt i ca. 3 sekunder.
F0U067Abfig. 67
Hvis derimod en eller flere døre er åbne efter at have
drejet nøglens metalklinge, er det kun lysdioden på
knappen A-fig. 69, som blinker hurtigt i ca. 3 sekunder.
Hvis dørene er lukkede, men bagagerummet er åbent, vil
dørlåsningen blive aktiveret: Blinklysene (kun ved låsning
ved tryk på knappen Áfig. 67) og lysdioden der befinder
sig på knappen A-fig. 69 blinker hurtigt i ca. 3 sekunder.
Med aktiveret funktion, er det i alle tilfælde muligt at låse
de andre døre op, ved at trykke på knappen A-fig. 69,
som er placeret på midterkonsollen.
Ved to korte tryk på knappen Ápå fjernbetjeningen
fig. 67 aktiveres deadlock-systemet (se „Deadlock“).
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 71
