2010 Abarth Punto Evo Brugs- og vedligeholdelsesvejledning (in Danish)

144
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

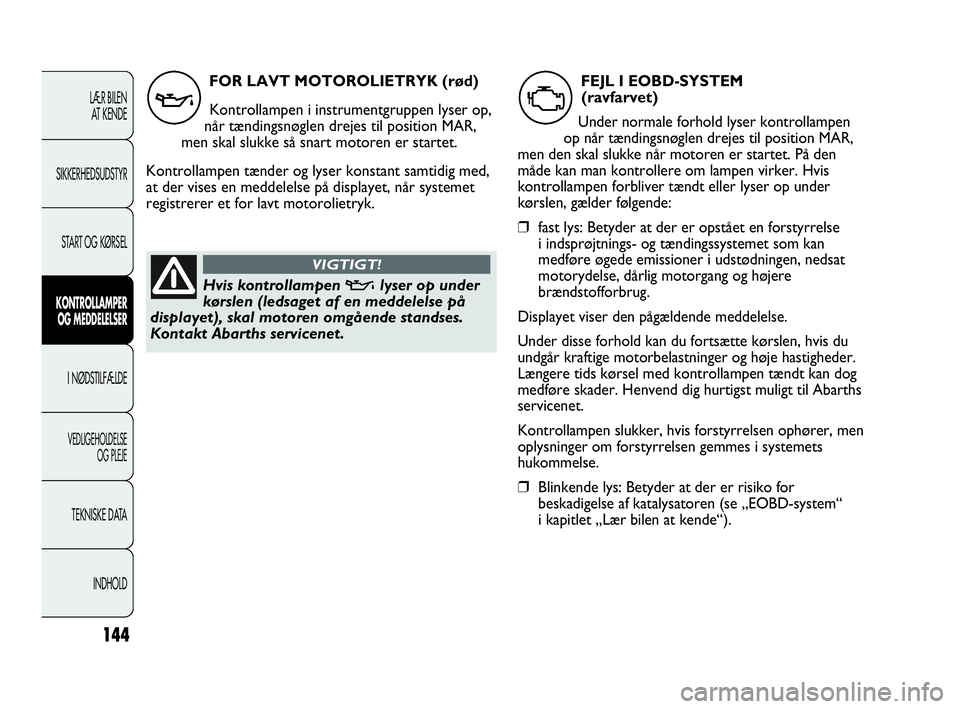

FOR LAVT MOTOROLIETRYK (rød)
Kontrollampen i instrumentgruppen lyser op,
når tændingsnøglen drejes til position MAR,
men skal slukke så snart motoren er startet.
Kontrollampen tænder og lyser konstant samtidig med,
at der vises en meddelelse på displayet, når systemet
registrerer et for lavt motorolietryk.
v
Hvis kontrollampen vlyser op under
kørslen (ledsaget af en meddelelse på
displayet), skal motoren omgående standses.
Kontakt Abarths servicenet.
VIGTIGT!
FEJL I EOBD-SYSTEM
(ravfarvet)
Under normale forhold lyser kontrollampen
op når tændingsnøglen drejes til position MAR,
men den skal slukke når motoren er startet. På den
måde kan man kontrollere om lampen virker. Hvis
kontrollampen forbliver tændt eller lyser op under
kørslen, gælder følgende:
❒fast lys: Betyder at der er opstået en forstyrrelse
i indsprøjtnings- og tændingssystemet som kan
medføre øgede emissioner i udstødningen, nedsat
motorydelse, dårlig motorgang og højere
brændstofforbrug.
Displayet viser den pågældende meddelelse.
Under disse forhold kan du fortsætte kørslen, hvis du
undgår kraftige motorbelastninger og høje hastigheder.
Længere tids kørsel med kontrollampen tændt kan dog
medføre skader. Henvend dig hurtigst muligt til Abarths
servicenet.
Kontrollampen slukker, hvis forstyrrelsen ophører, men
oplysninger om forstyrrelsen gemmes i systemets
hukommelse.
❒Blinkende lys: Betyder at der er risiko for
beskadigelse af katalysatoren (se „EOBD-system“
i kapitlet „Lær bilen at kende“).
U
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 144

145
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Henvend dig straks til Abarths servicenet,
hvis kontrollampen Uikke tændes, når
nøglen drejes til position MAR, eller hvis den
tændes med fast eller blinkende lys under kørslen
(ledsaget af en meddelelse på displayet).
Funktionsdygtigheden af advarselslampen Ukan
kontrolleres af myndighederne med et særligt
apparatur. Overhold gældende lovbestemmelser
i det land, hvor du kører.
VIGTIGT!
Hvis kontrollampen blinker, skal man lette trykket på
speederen for at sænke motorens omdrejningstal indtil
lampen slukkes. Fortsæt kørslen med moderat
hastighed, og forsøg at undgå kørselsbetingelser der kan
få lampen til at blinke igen. Henvend dig hurtigst muligt
til Abarths servicenet.FOR HØJ KØLEVÆSKETEMPERATUR
(rød)
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter nogle
sekunder. Kontrollampen lyser op, hvis motoren er
overhedet. Gå frem på følgende måde, hvis
kontrollampen lyser op:
❒Stands bilen, stop motoren, og se efter om
væskestanden i beholderen skulle være under
MIN-mærket. Vent i givet fald nogle minutter for at
give motoren tid til at køle af, skru derpå langsomt
og forsigtigt dækslet af beholderen, og fyld efter med
kølevæskeblanding til væskestanden er mellem
mærkerne MIN og MAX på beholderen. Kontrollér
også om der er utætheder. Henvend dig til Abarths
servicenet hvis kontrollampen lyser op igen når
motoren genstartes.
❒Ved krævende brug af bilen (fx kørsel med anhænger
op ad stejle veje med bilen fuldt lastet): Sæt farten
ned, og stands bilen hvis lampen fortsat lyser. Vent
2 – 3 minutter med motoren i gang og speederen let
aktiveret for at fremme væskecirkulationen i
kølesystemet, og stop derefter motoren. Kontrollér
kølevæskestanden som beskrevet i det foregående.
ç
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 145

146
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

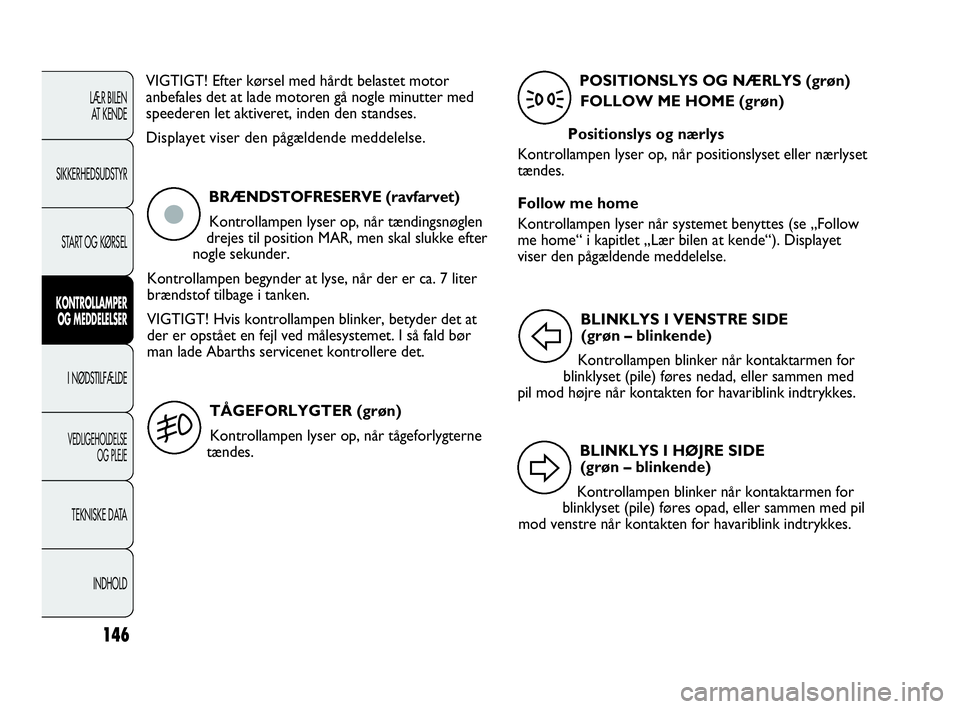

VIGTIGT! Efter kørsel med hårdt belastet motor
anbefales det at lade motoren gå nogle minutter med
speederen let aktiveret, inden den standses.
Displayet viser den pågældende meddelelse.
BRÆNDSTOFRESERVE (ravfarvet)
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter
nogle sekunder.
Kontrollampen begynder at lyse, når der er ca. 7 liter
brændstof tilbage i tanken.
VIGTIGT! Hvis kontrollampen blinker, betyder det at
der er opstået en fejl ved målesystemet. I så fald bør
man lade Abarths servicenet kontrollere det.
ç
TÅGEFORLYGTER (grøn)
Kontrollampen lyser op, når tågeforlygterne
tændes.
5
POSITIONSLYS OG NÆRLYS (grøn)
FOLLOW ME HOME (grøn)
Positionslys og nærlys
Kontrollampen lyser op, når positionslyset eller nærlyset
tændes.
Follow me home
Kontrollampen lyser når systemet benyttes (se „Follow
me home“ i kapitlet „Lær bilen at kende“). Displayet
viser den pågældende meddelelse.
3
BLINKLYS I HØJRE SIDE
(grøn – blinkende)
Kontrollampen blinker når kontaktarmen for
blinklyset (pile) føres opad, eller sammen med pil
mod venstre når kontakten for havariblink indtrykkes.
D
BLINKLYS I VENSTRE SIDE
(grøn – blinkende)
Kontrollampen blinker når kontaktarmen for
blinklyset (pile) føres nedad, eller sammen med
pil mod højre når kontakten for havariblink indtrykkes.
F
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 146

147
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
FARTPILOT (CRUISE CONTROL)
(grøn) (afhængigt af versioner/markeder)
Kontrollampen lyser op, når tændingsnøglen
drejes til position MAR, men skal slukke efter
nogle sekunder.
Kontrollampen lyser, når fartpilot-knappen drejes over
på position ON.
Displayet viser den pågældende meddelelse.
Ü
FJERNLYS (blå)
Kontrollampen lyser op, når fjernlyset tændes.
1
TÅGEBAGLYGTER (ravfarvet)
Kontrollampen lyser op, når tågebaglygterne
tændes.
4
UFULDSTÆNDIG DØRLUKNING
(rød)
Symbolet vises på displayet, når én eller flere
døre eller bagklappen ikke er rigtigt lukket.
Displayet viser den pågældende meddelelse.
Med åbne døre og bilen i bevægelse afgives et lydsignal.
´
FOR LAV MOTOROLIESTAND (rød)
Symbolet vises på displayet, hvis oliestanden
er under den fastsatte grænse. Genopret den
korrekte motoroliestand (se „Kontrol af
væskestande“ i kapitlet „Vedligeholdelse og pleje“).
Displayet viser den pågældende meddelelse.
k
GENEREL ADVARSEL OM FEJL
(ravfarvet)
Fejl ved olietrykssensor
Symbolet vises på displayet, hvis der konstateres en fejl
ved sensoren for motorolietryk. Lad hurtigst muligt
Abarths servicenet udbedre fejlen.
è
FEJL VED ELEKTRISK STYRING
(rød)
Når symbolet forbliver tændt, har man ikke den
elektriske servostyrings virkning, og belastningen på
rattet øges betydeligt, selvom man bevarer muligheden
for at styre bilen. Kontakt Abarths servicenet.
Displayet viser den pågældende meddelelse.
g
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 147

148
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
FEJL VED FIAT CODE
STARTSPÆRRE
(ravfarvet)
(afhængigt af versioner/markeder)
Hvis symbolet vises på displayet (ledsaget af en
tilhørende meddelelse), er der opstået en fejl ved
startspærresystemet Fiat CODE eller, hvis til stede, ved
alarmsystemet. Henvend dig hurtigst muligt til Abarths
servicenet.
Y
SLITAGE PÅ BREMSEKLODSER
(ravfarvet)
Symbolet vises på displayet, når
forhjulsbremsernes bremseklodser er slidt ned. I så fald
skal de udskiftes snarest muligt.
Displayet viser den pågældende meddelelse.
d
FEJL VED UDVENDIG BELYSNING
(ravfarvet)
(afhængigt af versioner/markeder)
Symbolet vises på displayet, hvis der aflæses en fejl
i en af følgende lygter:
– positionslygter
– stoplygter (undtagen 3. stoplygte)
– tågebaglygte
– blinklygter
– nummerpladelygter
– kørelys.
Displayet viser den pågældende meddelelse.
Fejlen kan være forårsaget af en eller flere overbrændte
pærer, overbrændt sikring eller afbrydelse i de elektriske
forbindelser.
W
BRÆNDSTOFAFBRYDER (ravfarvet)
Symbolet vises på displayet, når
brændstofafbryderen er udløst.
Displayet viser den pågældende meddelelse.
For genoprettelse ad systemet, se „Brændstofafbryder“
i kapitlet „Lær bilen at kende“.
s
KØRSELSFUNKTION SPORT
Symbolet vises på displayet, når
kørselsfunktionen „Sport“ er indsat, og forbliver slukket,
når kørselsfunktionen „Normal“ er indsat (se
„Kontrolsystem for bilens dynamik Manettino Abarth“
i kapitlet „Lær bilen at kende“).S
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 148

149
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
OVERVÅGNING AF DÆKTRYK
(ravfarvet)
UTILSTRÆKKELIGT DÆKTRYK
(ravfarvet)
DÆKTRYKKET ER IKKE EGNET
TIL HASTIGHEDEN
(ravfarvet)
(afhængigt af versioner/markeder)
Overvågning af dæktryk
Symbolet vises på displayet og angiver, hvilket dæk der
mangler tryk. Hvis to eller flere dæk mangler tryk, viser
displayet anvisningerne for hvert enkelt dæk i
rækkefølge.
I dette tilfælde anbefales det at genoprette de korrekte
trykværdier (se „Dæktryk“ i „kapitlet „Tekniske data“).
Utilstrækkeligt dæktryk
Symbolet vises på displayet, hvis trykket i et eller flere
af dækkene falder til under den på forhånd fastsatte
grænse. På denne måde advarer TPMS-systemet føreren,
og signalerer muligheden for at et/flere dæk har
faretruende lavt tryk, og derfor kan være punkteret.
n
VIGTIGT! Fortsæt ikke kørslen med et eller flere flade
dæk, da det kan gå ud over bilens styring. Stands bilen
og undgå pludselige opbremsninger eller drejninger.
Reparér dækket med reparationssættet (se
„Dækreparationssæt Fix&Go Automatic“ i kapitlet
„I nødstilfælde“), og kontakt hurtigst muligt Abarths
servicenet.
Dæktrykket er ikke egnet til hastigheden
Hvis du planlægger en rejse med hastigheder på over
160 km/t, skal dækkene pumpes op til et højere tryk
i henhold til oplysningerne i afsnittet „Dæktryk“.
Hvis T.P.M.S.-systemet aflæser, at trykket i et eller flere
af dækkene ikke er passende for den hastighed, hvorved
man kører, vises symbolet på displayet, ledsaget af
en tilhørende meddelelse (se beskrivelsen i afsnittet
„Utilstrækkeligt dæktryk“ i dette kapitel), og det
forbliver tændt indtil bilens hastighed falder til under
den forindstillede grænse.
VIGTIGT! I dette tilfælde skal hastigheden omgående
sænkes, fordi den for høje opvarmning af dækkene kan
risikere permanent at nedsætte deres ydelse og levetid,
og i ekstreme tilfælde kan det ligeledes medføre, at de
eksploderer.
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 149

150
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Ved særligt stærke radiofrekvensforstyrrelser
kan man komme ud for, at TPMS-systemet
ikke fungerer korrekt.
Dette signaleres til føreren via en meddelelse.
Meddelelsen forsvinder automatisk, så snart
radiosignalerne holder op med at forstyrre
systemet.
VIGTIGT!AUTOMATISK VINDUESVISKER
IKKE TIL RÅDIGHED (ravfarvet)
Symbolet vises på displayet, når den
automatiske styring af vinduesviskeren, som tilpasser
viskerhastigheden efter bilens hastighed, ikke er til
rådighed.
Displayet viser den pågældende meddelelse.
u
MULIG FOREKOMST AF IS PÅ
VEJEN
Når den udvendige temperatur når ned på
3° C eller derunder, blinker angivelsen for den
udvendige temperatur og symbolet
❄vises på displayet
for at signalere risiko for is på vejen.
Displayet viser den pågældende meddelelse.
❄
UDLØBET SERVICE
Når fristen for planmæssig
vedligeholdelseseftersyn er udløbet, vises
en meddelelse herom i displayet. õ
FEJL VED
VEKSELSTRØMSGENERATOR
(BATTERI) (rød)
Henvend dig straks til Abarths servicenet, hvis symbolet
vises på displayet.
Displayet viser den pågældende meddelelse.w
OVERSKRIDELSE AF
HASTIGHEDSGRÆNSE (rød)
Symbolet vises på displayet, når bilen
overskrider den indstillede hastighedsgrænse
(se „Rekonfigurerbart multifunktionsdisplay“ i kapitlet
„Lær bilen at kende“).
12 0
141-150 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:43 Pagina 150

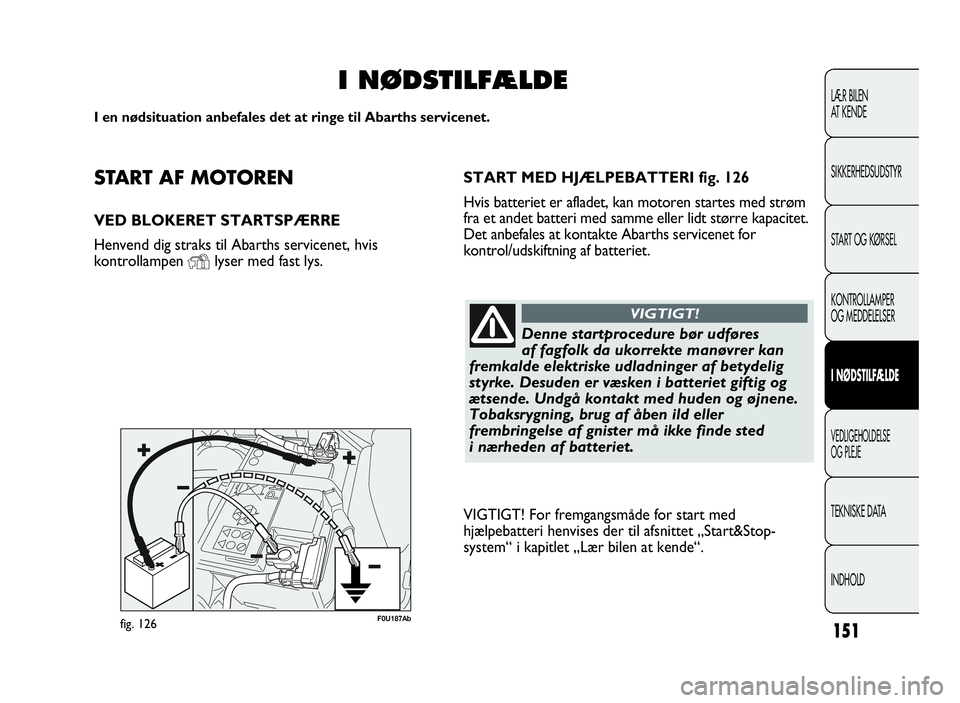

START AF MOTOREN
VED BLOKERET STARTSPÆRRE
Henvend dig straks til Abarths servicenet, hvis
kontrollampen
Ylyser med fast lys.
I NØDSTILFÆLDE
I en nødsituation anbefales det at ringe til Abarths servicenet.
Denne startprocedure bør udføres
af fagfolk da ukorrekte manøvrer kan
fremkalde elektriske udladninger af betydelig
styrke. Desuden er væsken i batteriet giftig og
ætsende. Undgå kontakt med huden og øjnene.
Tobaksrygning, brug af åben ild eller
frembringelse af gnister må ikke finde sted
inærhedenafbatteriet.
VIGTIGT!
VIGTIGT! For fremgangsmåde for start med
hjælpebatteri henvises der til afsnittet „Start&Stop-
system“ i kapitlet „Lær bilen at kende“.
fig. 126F0U187Ab
151
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
INØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
START MED HJÆLPEBATTERI fig. 126
Hvis batteriet er afladet, kan motoren startes med strøm
fra et andet batteri med samme eller lidt større kapacitet.
Det anbefales at kontakte Abarths servicenet for
kontrol/udskiftning af batteriet.
151-182 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:44 Pagina 151
