Page 57 of 270

56
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U040Abfig. 40

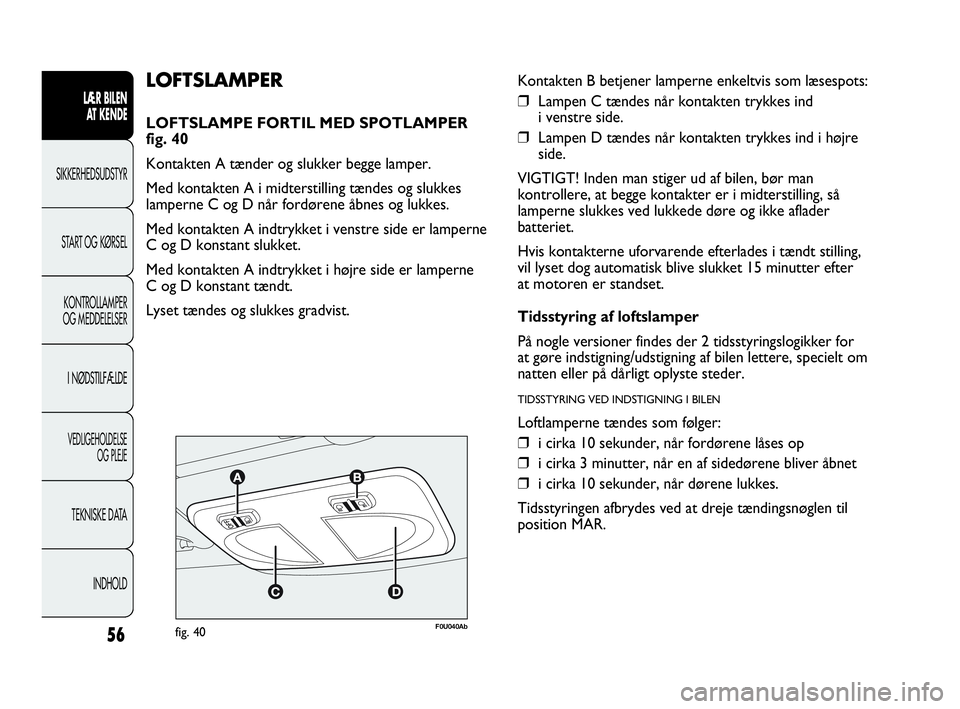

LOFTSLAMPER
LOFTSLAMPE FORTIL MED SPOTLAMPER
fig. 40
Kontakten A tænder og slukker begge lamper.
Med kontakten A i midterstilling tændes og slukkes
lamperne C og D når fordørene åbnes og lukkes.
Med kontakten A indtrykket i venstre side er lamperne
C og D konstant slukket.
Med kontakten A indtrykket i højre side er lamperne
C og D konstant tændt.
Lyset tændes og slukkes gradvist.Kontakten B betjener lamperne enkeltvis som læsespots:
❒Lampen C tændes når kontakten trykkes ind
i venstre side.
❒Lampen D tændes når kontakten trykkes ind i højre
side.
VIGTIGT! Inden man stiger ud af bilen, bør man
kontrollere, at begge kontakter er i midterstilling, så
lamperne slukkes ved lukkede døre og ikke aflader
batteriet.
Hvis kontakterne uforvarende efterlades i tændt stilling,
vil lyset dog automatisk blive slukket 15 minutter efter
at motoren er standset.
Tidsstyring af loftslamper
På nogle versioner findes der 2 tidsstyringslogikker for
at gøre indstigning/udstigning af bilen lettere, specielt om
natten eller på dårligt oplyste steder.
TIDSSTYRING VED INDSTIGNING I BILEN
Loftlamperne tændes som følger:
❒i cirka 10 sekunder, når fordørene låses op
❒i cirka 3 minutter, når en af sidedørene bliver åbnet
❒i cirka 10 sekunder, når dørene lukkes.
Tidsstyringen afbrydes ved at dreje tændingsnøglen til
position MAR.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 56
Page 58 of 270
57
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
TIDSSTYRING VED UDSTIGNING AF BILEN
Efter at have trukket nøglen ud af tændingslåsen, tændes
loftslamperne på følgende måde:
❒i cirka 10 sekunder inden for 2 minutter fra
slukningen af motoren
❒i cirka 3 minutter, når en af sidedørene åbnes
❒i cirka 10 sekunder, når en dør lukkes.
Tidsindstillingen ophører automatisk ved låsning af
dørene.
F0U041Abfig. 41
BAGAGERUMSLAMPE fig. 41
I versioner med bagagerumslampe tændes den
automatisk ved åbning af bagagerummet og slukkes,
når det lukkes.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 57
Page 59 of 270

58
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U043Abfig. 43F0U044Abfig. 44
PARKERINGSLYS
Tænder kun med tændingsnøglen drejes i position STOP
eller taget ud, ved at dreje drejekontakten på venstre
kontaktarm først i position
Oog herefter i position 6
eller 2.
I instrumentgruppen tændes kontrollampen 3.
TÅGEFORLYGTER fig. 44
(afhængigt af versioner/markeder)
Tændes ved tryk på knappen 5såfremt positionslyset
er tændt.
Kontrollampen 5i instrumentgruppen lyser op.
Tryk på knappen igen for at slukke.
Brug af tågeforlygter skal ske i overensstemmelse med
færdselsloven i det land hvor du kører. Overhold
forskrifterne.
KONTAKTER
HAVARIBLINK fig. 43
Tændes ved tryk på kontakten A uafhængigt af
tændingsnøglens stilling.
Når havariblinket er tændt, blinker kontrollamperne Î
og ¥i instrumentgruppen. Tryk igen på kontakten for at
slukke blinket. Brug af havariblink skal ske i
overensstemmelse med færdselsloven i det land hvor du
kører. Overhold forskrifterne.
Automatik for katastrofeopbremsning
I tilfælde af katastrofeopbremsning tændes havariblinket
automatisk, og i instrumentgruppen blinker Îog ¥.
Funktionen afbrydes så snart bremsningen ikke længere
har karakter af katastrofeopbremsning. Denne funktion
er i overensstemmelse med aktuelt gældende
lovbestemmelser på området.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 58
Page 60 of 270

59
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U046Abfig. 46
F0U045Abfig. 45
CENTRALLÅS fig. 47
Tryk på knappen A, der er placeret på midterkonsollens
panel, for at foretage samtidig låsning af dørene.
Låsningen sker uafhængigt af tændingsnøglens position. TÅGEBAGLYGTER fig. 45
Tændes ved tryk på knappen 4såfremt nærlyset eller
positionslyset og tågeforlygterne (afhængigt af versioner/
markeder) er tændt.
Kontrollampen 4i instrumentgruppen lyser op.
Sluk ved at trykke på knappen igen eller ved at slukke
nærlyset og/eller tågeforlygterne (hvis monteret).
Brug af tågebaglygter skal ske i overensstemmelse med
færdselsloven i det land hvor du kører. Overhold
forskrifterne.
ELBAGRUDE fig. 46
Den aktiveres ved at trykke på knappen A.
Når elbagruden er aktiveret, er der en tidsstyring, som
automatisk deaktiverer anordningen efter cirka
20 minutter.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 59
Page 61 of 270

60
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

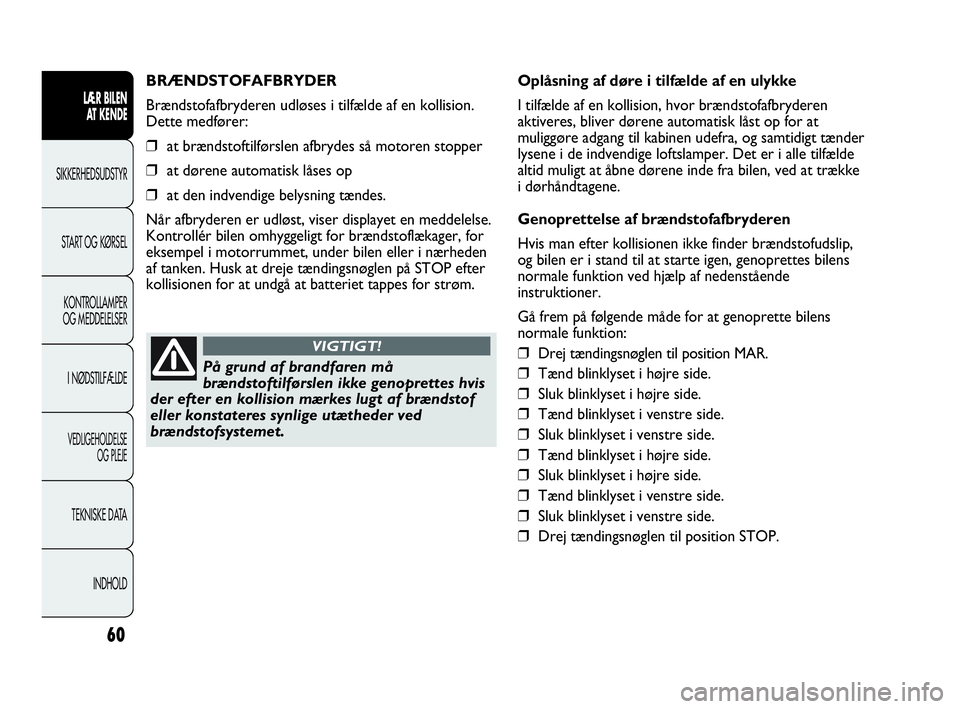

BRÆNDSTOFAFBRYDER
Brændstofafbryderen udløses i tilfælde af en kollision.
Dette medfører:
❒at brændstoftilførslen afbrydes så motoren stopper
❒at dørene automatisk låses op
❒at den indvendige belysning tændes.
Når afbryderen er udløst, viser displayet en meddelelse.
Kontrollér bilen omhyggeligt for brændstoflækager, for
eksempel i motorrummet, under bilen eller i nærheden
af tanken. Husk at dreje tændingsnøglen på STOP efter
kollisionen for at undgå at batteriet tappes for strøm.
På grund af brandfaren må
brændstoftilførslen ikke genoprettes hvis
der efter en kollision mærkes lugt af brændstof
eller konstateres synlige utætheder ved
brændstofsystemet.
VIGTIGT!
Oplåsning af døre i tilfælde af en ulykke
I tilfælde af en kollision, hvor brændstofafbryderen
aktiveres, bliver dørene automatisk låst op for at
muliggøre adgang til kabinen udefra, og samtidigt tænder
lysene i de indvendige loftslamper. Det er i alle tilfælde
altid muligt at åbne dørene inde fra bilen, ved at trække
i dørhåndtagene.
Genoprettelse af brændstofafbryderen
Hvis man efter kollisionen ikke finder brændstofudslip,
og bilen er i stand til at starte igen, genoprettes bilens
normale funktion ved hjælp af nedenstående
instruktioner.
Gå frem på følgende måde for at genoprette bilens
normale funktion:
❒Drej tændingsnøglen til position MAR.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Drej tændingsnøglen til position STOP.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 60
Page 62 of 270
61
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
INDVENDIGT UDSTYR
HANDSKERUM fig. 48
Handskerummet åbnes med håndtaget A.
Inde i handskerummet er der et rum til papirer.OPBEVARINGSRUM I HANDSKERUMMET
fig. 49
Afhængigt af versioner/markeder, kan der i
handskerummet forefindes holder til ID-kort A,
blyantholder B og dokumentlomme C og
fralægningsskuffe D.
For at få adgang til dokumentlommen, bruges det
pågældende håndtag og den trækkes ud af dens leje ved
at dreje den i den retning, der er angivet af pilen på
figuren.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 61
Page 63 of 270
62
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U051Abfig. 50
F0U050Abfig. 51

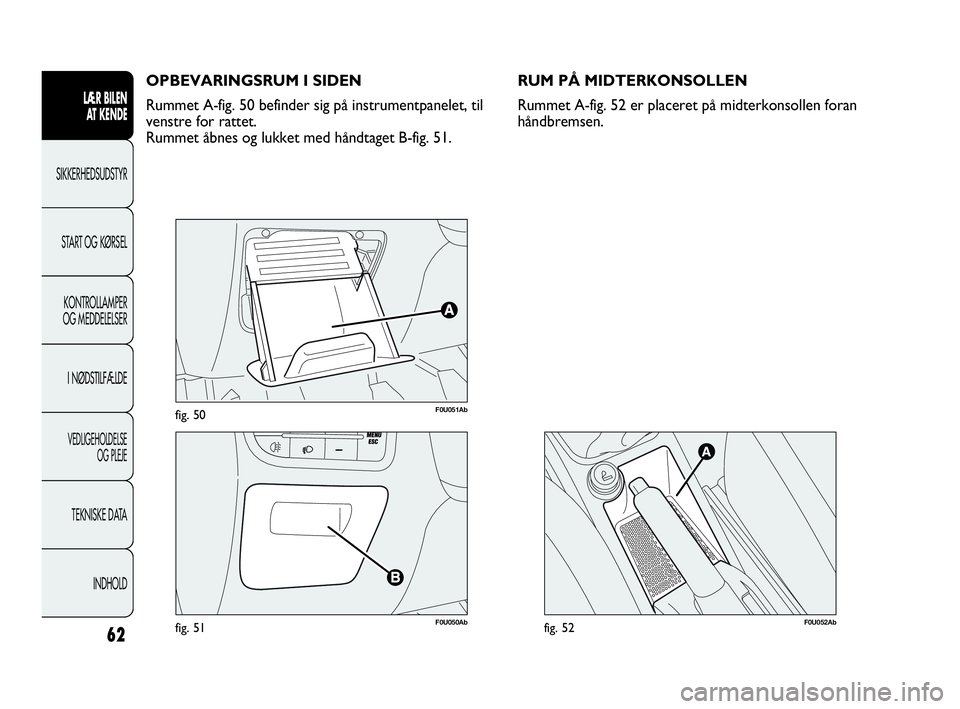

OPBEVARINGSRUM I SIDEN
Rummet A-fig. 50 befinder sig på instrumentpanelet, til
venstre for rattet.
Rummet åbnes og lukket med håndtaget B-fig. 51.
F0U052Abfig. 52
RUM PÅ MIDTERKONSOLLEN
Rummet A-fig. 52 er placeret på midterkonsollen foran
håndbremsen.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 62
Page 64 of 270
63
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U054Abfig. 54

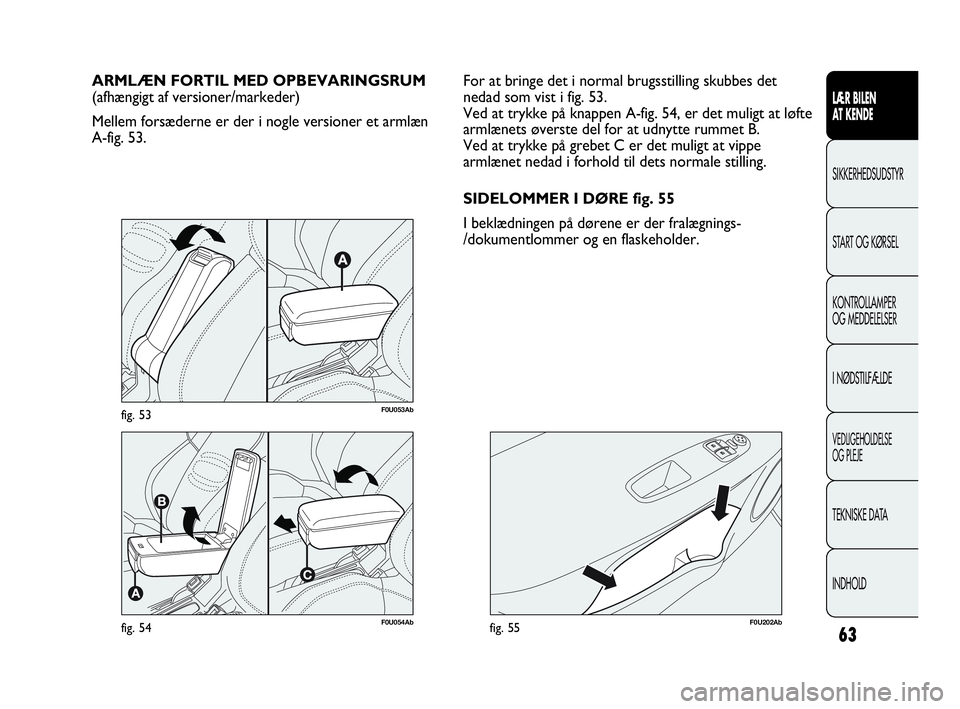

ARMLÆN FORTIL MED OPBEVARINGSRUM
(afhængigt af versioner/markeder)
Mellem forsæderne er der i nogle versioner et armlæn
A-fig. 53.
F0U202Abfig. 55
For at bringe det i normal brugsstilling skubbes det
nedad som vist i fig. 53.
Ved at trykke på knappen A-fig. 54, er det muligt at løfte
armlænets øverste del for at udnytte rummet B.
Ved at trykke på grebet C er det muligt at vippe
armlænet nedad i forhold til dets normale stilling.
SIDELOMMER I DØRE fig. 55
I beklædningen på dørene er der fralægnings-
/dokumentlommer og en flaskeholder.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 63
