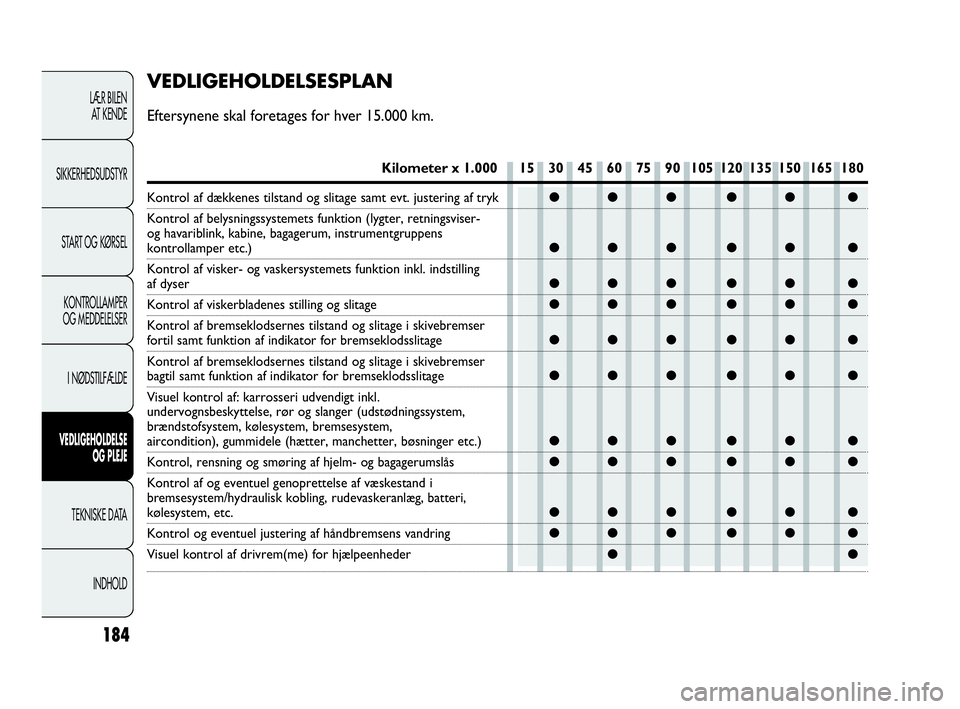

VEDLIGEHOLDELSESPLAN
Eftersynene skal foretages for hver 15.000 km.
Kilometer x 1.000 15 30 45 60 75 90 105 120 135 150 165 180
Kontrol af dækkenes tilstand og slitage samt evt. justering af tryk
Kontrol af belysningssystemets funktion (lygter, retningsviser-
og havariblink, kabine, bagagerum, instrumentgruppens
kontrollamper etc.)
Kontrol af visker- og vaskersystemets funktion inkl. indstilling
af dyser
Kontrol af viskerbladenes stilling og slitage
Kontrol af bremseklodsernes tilstand og slitage i skivebremser
fortil samt funktion af indikator for bremseklodsslitage
Kontrol af bremseklodsernes tilstand og slitage i skivebremser
bagtil samt funktion af indikator for bremseklodsslitage
Visuel kontrol af: karrosseri udvendigt inkl.
undervognsbeskyttelse, rør og slanger (udstødningssystem,
brændstofsystem, kølesystem, bremsesystem,
aircondition), gummidele (hætter, manchetter, bøsninger etc.)
Kontrol, rensning og smøring af hjelm- og bagagerumslås
Kontrol af og eventuel genoprettelse af væskestand i
bremsesystem/hydraulisk kobling, rudevaskeranlæg, batteri,
kølesystem, etc.
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af drivrem(me) for hjælpeenheder
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 184

185
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
(1)For at sikre den korrekte drift og undgå alvorlige skader på motoren, er det yderst vigtigt:
– udelukkende at bruge specifikt certificerede tændrør for motorer 1.4 Turbo MultiAir, af den samme
type og samme mærke (se beskrivelsen i afsnittet „Motor“);
– nøje at overholde tidsintervallet mellem udskiftningen af tændrørene, som er fastsat
i vedligeholdelsesplanen
– det anbefales at henvende sig til Abarths servicenet.
(2) Hvis bilen er udstyret med esseesse-sæt (afhængigt at versioner/markeder), skal motorolien og oliefilteret
udskiftes for hver 10.000 km, ellers hvert år.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
Kilometer x 1.000 15 30 45 60 75 90 105 120 135 150 165 180
Visuel kontrol af tandrem for ventilstyring
Kontrol af emissioner i udstødningen
Kontrol af motorstyresystemernes funktion
(ved hjælp af diagnosestik)
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af tandrem for ventilstyring (*)
Udskiftning af tændrør (1)
Udskiftning af luftfilterelement
Udskiftning af motorolie og oliefilter (2)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hver 15. måned)
(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang, støvede områder) skal tandremmen for ventilstyring skiftes hvert
4. år uanset kilometerstand, ellers hvert 5. år.
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 185

186

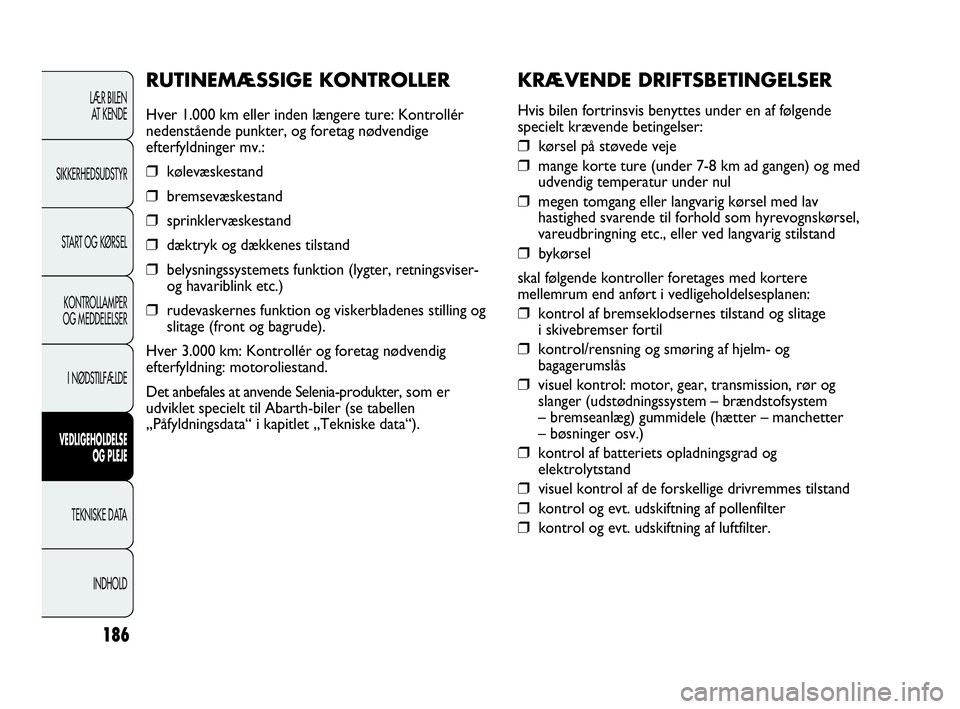

KRÆVENDE DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en af følgende
specielt krævende betingelser:
❒kørsel på støvede veje
❒mange korte ture (under 7-8 km ad gangen) og med
udvendig temperatur under nul
❒megen tomgang eller langvarig kørsel med lav
hastighed svarende til forhold som hyrevognskørsel,
vareudbringning etc., eller ved langvarig stilstand
❒bykørsel
skal følgende kontroller foretages med kortere
mellemrum end anført i vedligeholdelsesplanen:
❒kontrol af bremseklodsernes tilstand og slitage
i skivebremser fortil
❒kontrol/rensning og smøring af hjelm- og
bagagerumslås
❒visuel kontrol: motor, gear, transmission, rør og
slanger (udstødningssystem – brændstofsystem
– bremseanlæg) gummidele (hætter – manchetter
– bøsninger osv.)
❒kontrol af batteriets opladningsgrad og
elektrolytstand
❒visuel kontrol af de forskellige drivremmes tilstand
❒kontrol og evt. udskiftning af pollenfilter
❒kontrol og evt. udskiftning af luftfilter.
RUTINEMÆSSIGE KONTROLLER
Hver 1.000 km eller inden længere ture: Kontrollér
nedenstående punkter, og foretag nødvendige
efterfyldninger mv.:
❒kølevæskestand
❒bremsevæskestand
❒sprinklervæskestand
❒dæktryk og dækkenes tilstand
❒belysningssystemets funktion (lygter, retningsviser-
og havariblink etc.)
❒rudevaskernes funktion og viskerbladenes stilling og
slitage (front og bagrude).
Hver 3.000 km: Kontrollér og foretag nødvendig
efterfyldning: motoroliestand.
Det anbefales at anvende Selenia-produkter, som er
udviklet specielt til Abarth-biler (se tabellen
„Påfyldningsdata“ i kapitlet „Tekniske data“).
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 186

187
KONTROL
AF VÆSKESTANDE
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
fig. 166
Undlad at ryge under
arbejder i motorrummet.
Der kan forekomme brændbare
gasser og dampe med deraf
følgende brandfare.
VIGTIGT!
Pas på ikke at forveksle
de forskellige væsketyper
når du fylder efter.
Væskerne er indbyrdes
uforenelige og kan medføre
alvorlige skader på bilen hvis
de anvendes forkert.
1. Kølervæske – 2. Batteri – 3. Sprinklervæske 4. Bremsevæske
– 5. Motorolie.
132 4
5
F0U170Ab
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 187

188
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U171Abfig. 167

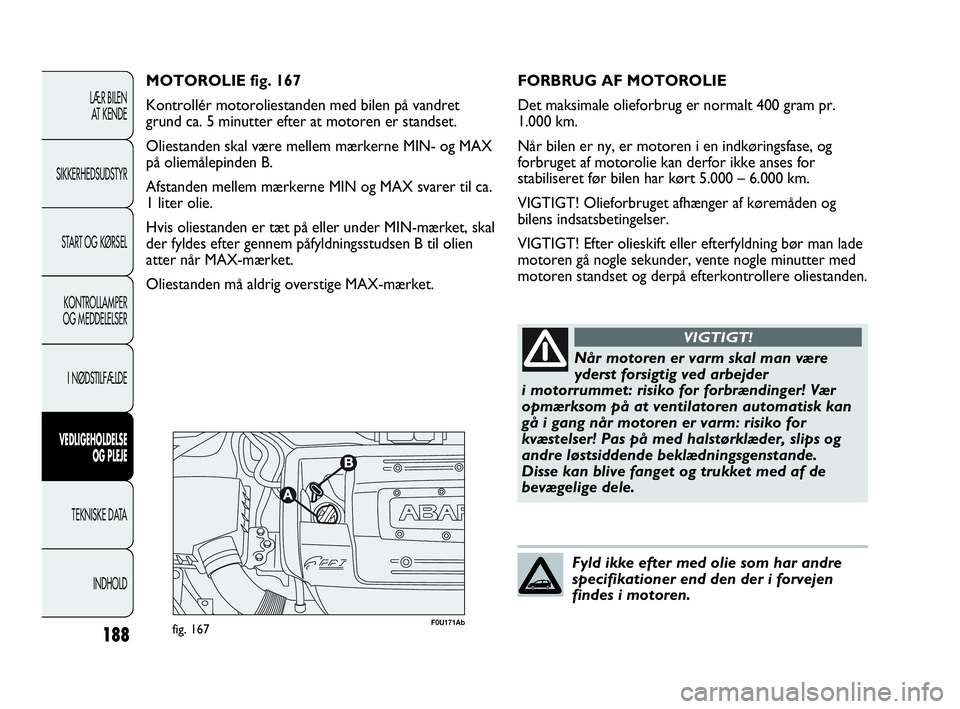

MOTOROLIE fig. 167
Kontrollér motoroliestanden med bilen på vandret
grund ca. 5 minutter efter at motoren er standset.
Oliestanden skal være mellem mærkerne MIN- og MAX
på oliemålepinden B.
Afstanden mellem mærkerne MIN og MAX svarer til ca.
1 liter olie.
Hvis oliestanden er tæt på eller under MIN-mærket, skal
der fyldes efter gennem påfyldningsstudsen B til olien
atter når MAX-mærket.
Oliestanden må aldrig overstige MAX-mærket.FORBRUG AF MOTOROLIE
Det maksimale olieforbrug er normalt 400 gram pr.
1.000 km.
Når bilen er ny, er motoren i en indkøringsfase, og
forbruget af motorolie kan derfor ikke anses for
stabiliseret før bilen har kørt 5.000 – 6.000 km.
VIGTIGT! Olieforbruget afhænger af køremåden og
bilens indsatsbetingelser.
VIGTIGT! Efter olieskift eller efterfyldning bør man lade
motoren gå nogle sekunder, vente nogle minutter med
motoren standset og derpå efterkontrollere oliestanden.
Når motoren er varm skal man være
yderst forsigtig ved arbejder
i motorrummet: risiko for forbrændinger! Vær
opmærksom på at ventilatoren automatisk kan
gå i gang når motoren er varm: risiko for
kvæstelser! Pas på med halstørklæder, slips og
andre løstsiddende beklædningsgenstande.
Disse kan blive fanget og trukket med af de
bevægelige dele.
VIGTIGT!
Fyld ikke efter med olie som har andre
specifikationer end den der i forvejen
findes i motoren.
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 188

189
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U172Abfig. 168

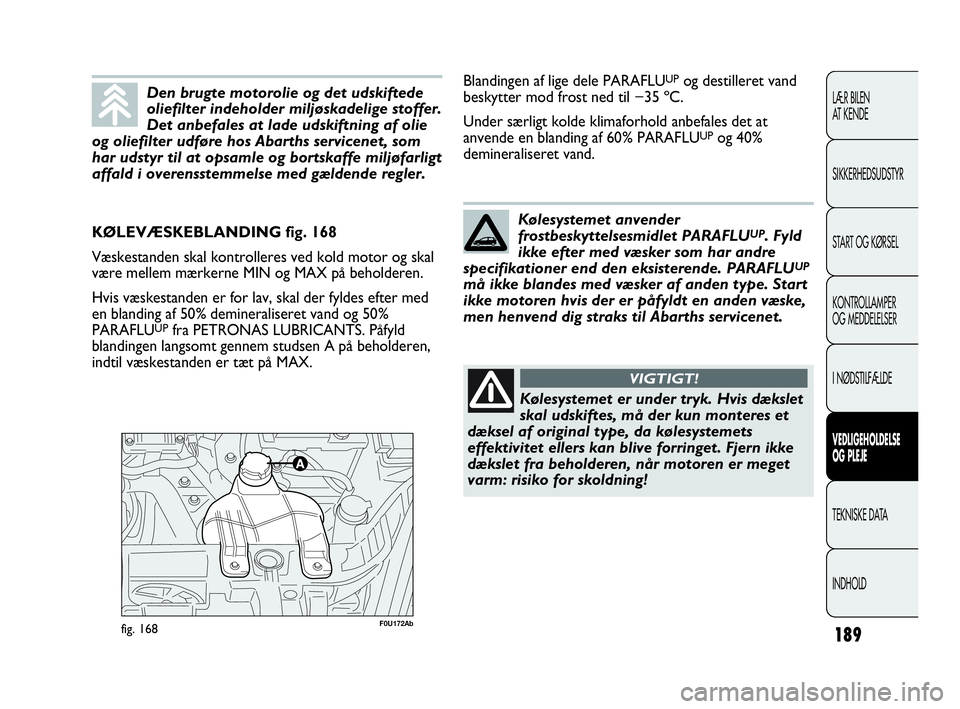

KØLEVÆSKEBLANDING fig. 168
Væskestanden skal kontrolleres ved kold motor og skal
være mellem mærkerne MIN og MAX på beholderen.
Hvis væskestanden er for lav, skal der fyldes efter med
en blanding af 50% demineraliseret vand og 50%
PARAFLU
UPfra PETRONAS LUBRICANTS. Påfyld
blandingen langsomt gennem studsen A på beholderen,
indtil væskestanden er tæt på MAX.
Den brugte motorolie og det udskiftede
oliefilter indeholder miljøskadelige stoffer.
Det anbefales at lade udskiftning af olie
og oliefilter udføre hos Abarths servicenet, som
har udstyr til at opsamle og bortskaffe miljøfarligt
affald i overensstemmelse med gældende regler.
Kølesystemet anvender
frostbeskyttelsesmidlet PARAFLUUP. Fyld
ikke efter med væsker som har andre
specifikationer end den eksisterende. PARAFLU
UP
må ikke blandes med væsker af anden type. Start
ikke motoren hvis der er påfyldt en anden væske,
men henvend dig straks til Abarths servicenet.
Blandingen af lige dele PARAFLUUPog destilleret vand
beskytter mod frost ned til −35 ºC.
Under særligt kolde klimaforhold anbefales det at
anvende en blanding af 60% PARAFLU
UPog 40%
demineraliseret vand.
Kølesystemet er under tryk. Hvis dækslet
skal udskiftes, må der kun monteres et
dæksel af original type, da kølesystemets
effektivitet ellers kan blive forringet. Fjern ikke
dækslet fra beholderen, når motoren er meget
varm: risiko for skoldning!
VIGTIGT!
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 189

F0U173Abfig. 169190
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

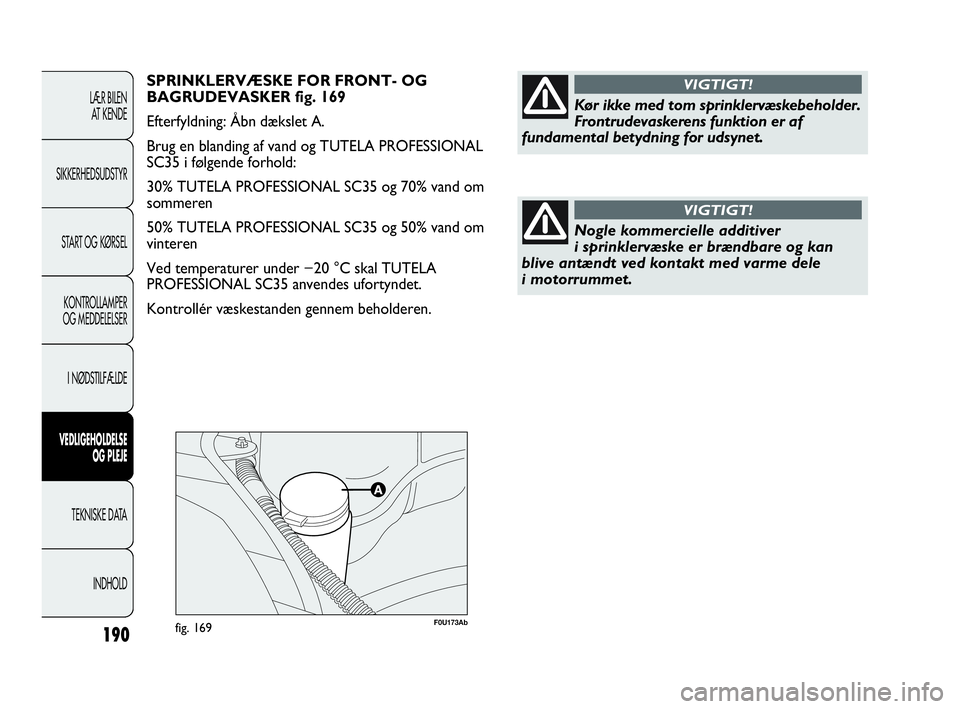

SPRINKLERVÆSKE FOR FRONT- OG
BAGRUDEVASKER fig. 169
Efterfyldning: Åbn dækslet A.
Brug en blanding af vand og TUTELA PROFESSIONAL
SC35 i følgende forhold:
30% TUTELA PROFESSIONAL SC35 og 70% vand om
sommeren
50% TUTELA PROFESSIONAL SC35 og 50% vand om
vinteren
Ved temperaturer under −20 °C skal TUTELA
PROFESSIONAL SC35 anvendes ufortyndet.
Kontrollér væskestanden gennem beholderen.
Kør ikke med tom sprinklervæskebeholder.
Frontrudevaskerens funktion er af
fundamental betydning for udsynet.
VIGTIGT!
Nogle kommercielle additiver
i sprinklervæske er brændbare og kan
blive antændt ved kontakt med varme dele
i motorrummet.
VIGTIGT!
183-204 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 9:44 Pagina 190

191
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U174Abfig. 170
VIGTIGT! Bremsevæsken absorberer fugt fra luften.
Hvis bilen fortrinsvis anvendes i områder med høj
luftfugtighed, skal væsken derfor udskiftes med kortere

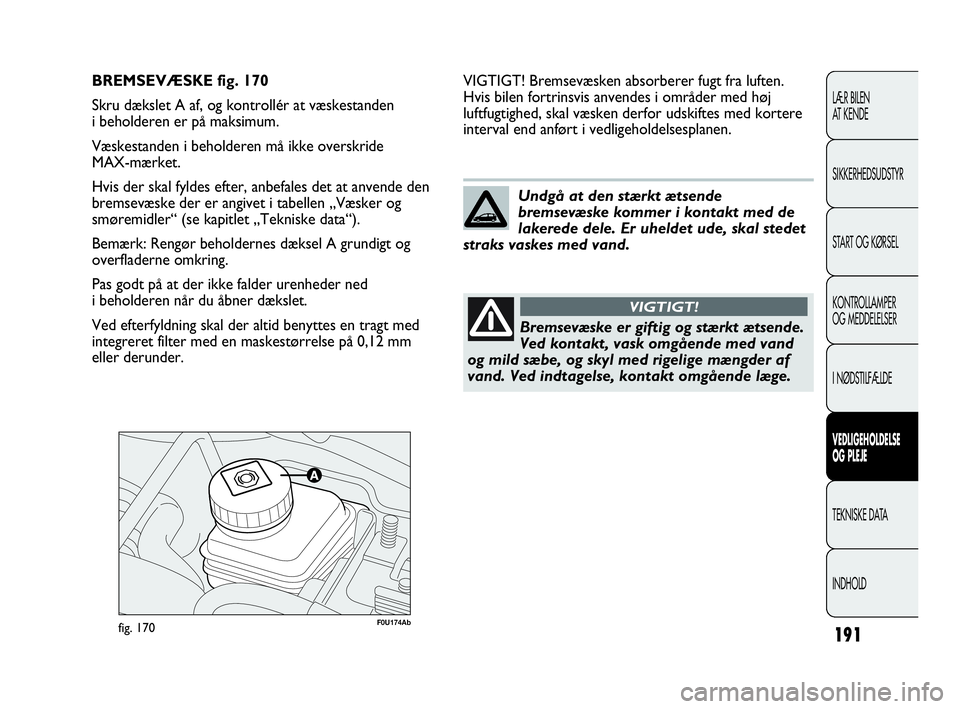

interval end anført i vedligeholdelsesplanen. BREMSEVÆSKE fig. 170
