50

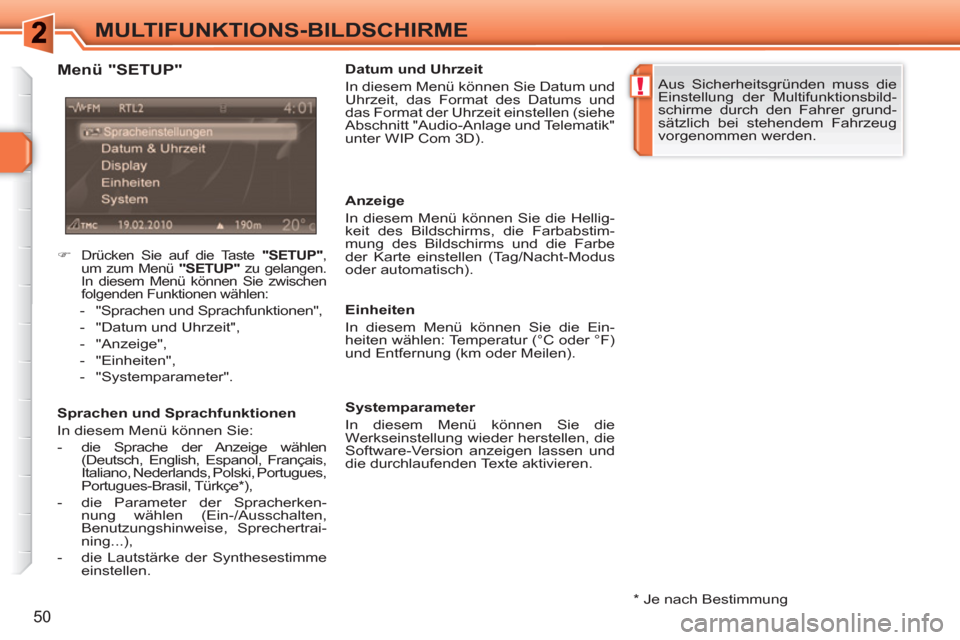

MULTIFUNKTIONS-BILDSCHIRME

* Je nach Bestimmung


Menü "SETUP"


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),

- die Parameter der Spracherken-
nung wählen (Ein-/Ausschalten,
Benutzungshinweise, Sprechertrai-
ning...),

- die Lautstärke der Synthesestimme
einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).

Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).

Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).

Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.


)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".

i
i
51

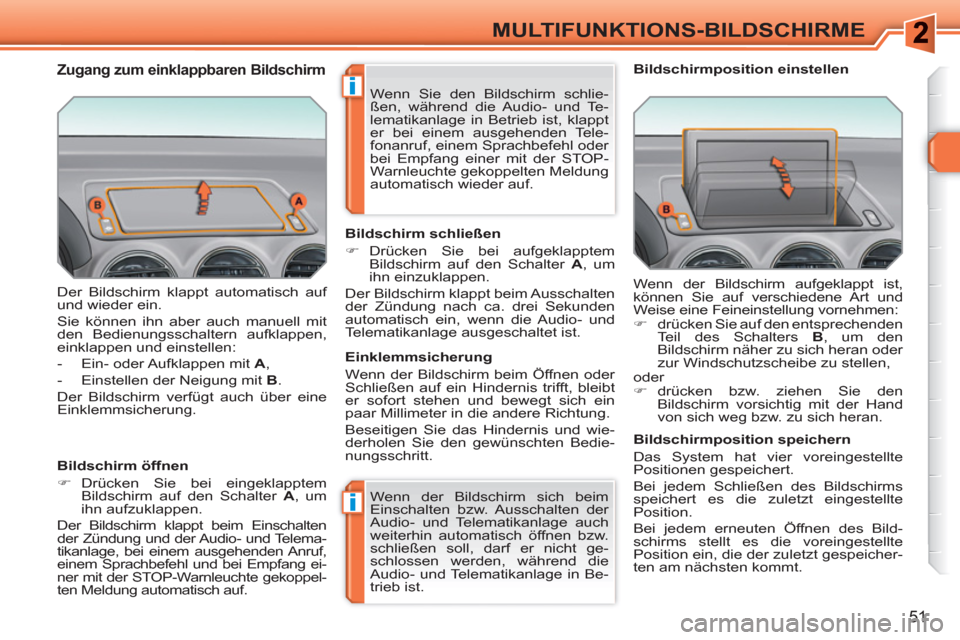

MULTIFUNKTIONS-BILDSCHIRME
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Telema-
tikanlage, bei einem ausgehenden Anruf,
einem Sprachbefehl und bei Empfang ei-
ner mit der STOP-Warnleuchte gekoppel-
ten Meldung automatisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)
drücken bzw. ziehen Sie den
Bildschirm vorsichtig mit der Hand
von sich weg bzw. zu sich heran.

Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.
Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte
Position.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und Te-
lematikanlage in Betrieb ist, klappt
er bei einem ausgehenden Tele-
fonanruf, einem Sprachbefehl oder
bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.



















Zugang zum einklappbaren Bildschirm

105

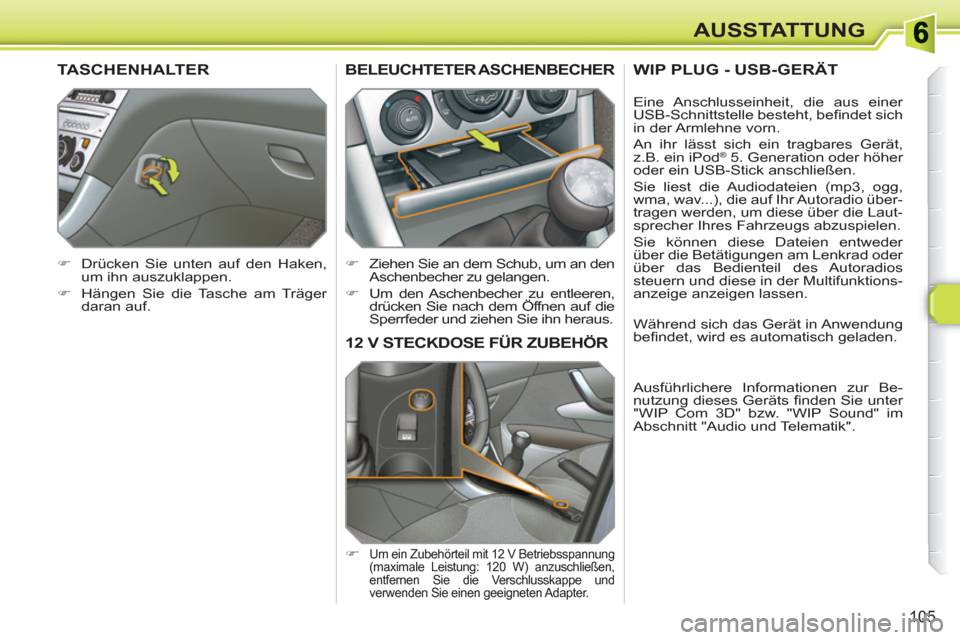

AUSSTATTUNG
12 V STECKDOSE FÜR ZUBEHÖR


)
Um ein Zubehörteil mit 12 V Betriebsspannung
(maximale Leistung: 120 W) anzuschließen,
entfernen Sie die Verschlusskappe und
verwenden Sie einen geeigneten Adapter.
BELEUCHTETER ASCHENBECHER



)
Ziehen Sie an dem Schub, um an den
Aschenbecher zu gelangen.

)
Um den Aschenbecher zu entleeren,
drücken Sie nach dem Öffnen auf die
Sperrfeder und ziehen Sie ihn heraus.

TASCHENHALTER



)
Drücken Sie unten auf den Haken,
um ihn auszuklappen.

)
Hängen Sie die Tasche am Träger
daran auf.
WIP PLUG - USB-GERÄT


Eine Anschlusseinheit, die aus einer
USB-Schnittstelle besteht, befi ndet sich
in der Armlehne vorn.
An ihr lässt sich ein tragbares Gerät,
z.B. ein iPod
® 5. Generation oder höher
oder ein USB-Stick anschließen.
Sie liest die Audiodateien (mp3, ogg,
wma, wav...), die auf Ihr Autoradio über-
tragen werden, um diese über die Laut-
sprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder
über die Betätigungen am Lenkrad oder
über das Bedienteil des Autoradios
steuern und diese in der Multifunktions-
anzeige anzeigen lassen.

Während sich das Gerät in Anwendung
befi ndet, wird es automatisch geladen.

Ausführlichere Informationen zur Be-
nutzung dieses Geräts fi nden Sie unter
"WIP Com 3D" bzw. "WIP Sound" im
Abschnitt "Audio und Telematik".

!
i
!
130
SICHERHEIT
BREMSHILFESYSTEME
Bremshilfen sind eine Ergänzung zum
Bremssystem und dienen dazu, beim
Bremsen in Notsituationen das Fahr-
zeug sicher und unter optimalen Bedin-
gungen zum Stillstand zu bringen:


- Antiblockiersystem (ABS),

- Elektronischer Bremskraftverteiler
(EBV),

- Bremsassistent.


Antiblockiersystem
und elektronischer
Bremskraftverteiler
Miteinander verbundene Systeme zur
Erhöhung der Stabilität und Manövrier-
fähigkeit Ihres Fahrzeugs beim Brem-
sen, besonders auf beschädigter oder
rutschiger Fahrbahn.

Bremsen Sie bei einer Notbremsung
mit voller Kraft, und zwar konstant,
ohne den Pedaldruck zu verringern.


Achten Sie beim Radwechsel (Rei-
fen und Felgen) darauf, dass die
Räder den Vorschriften des Her-
stellers entsprechen.


Funktionsstörung

Beim Aufl euchten dieser Warn-
leuchte in Verbindung mit einem
Warnton und einer Meldung in der
Multifunktionsanzeige liegt eine
Störung im Antiblockiersystem vor, die dazu führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Beim Aufl euchten dieser an
die STOP
- und ABS
-Leuchte
gekoppelten Warnleuchte in
Verbindung mit einem Warnton
und einer Meldung in der Mul-
tifunktionsanzeige liegt eine Funktions-
störung im elektronischen Bremskraft-
verteiler vor, die dazu führen kann, dass
man beim Bremsen die Kontrolle über
das Fahrzeug verliert.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.










Bremsassistent

System, mit dem sich bei Notbrem-
sungen der optimale Bremsdruck
schneller erzielen und damit der Brems-
weg verkürzen lässt.
Aktivierung
Das Antiblockiersystem wird automa-
tisch aktiviert, wenn die Räder zu blo-
ckieren drohen.
Es kann sich unter normaler Funktion
durch leichte Vibrationen im Bremspe-
dal bemerkbar machen.

Aktivierung

Er wird je nach der Geschwindigkeit, mit
der man auf das Bremspedal tritt, aktiviert.
Dies macht sich durch einen verringer-
ten Pedalwiderstand und einer erhöhten
Bremswirkung bemerkbar.
Wenden Sie sich in beiden Fällen an
das PEUGEOT-Händlernetz. Treten Sie im Falle einer Notbrem-
sung mit aller Kraft und ohne nach-
zulassen auf das Bremspedal.

NOT- ODER PANNENHILFERUF

Hiermit können Sie einen Not- oder
Pannenhilferuf zu den Hilfsdiensten
oder der zuständigen PEUGEOT-Zen-
trale absetzen.
Ausführlichere Informationen zu dieser
Einrichtung fi nden Sie im Abschnitt
"Audio-Anlage und Telematik".


Deaktivierung
Wenn Ihr Fahrzeug mit dem Benzin-
motor 1,6 THP 200 PS ausgerüstet ist,
können Sie diese Funktion deaktivieren.
Lesen Sie hierzu den Abschnitt "Syste-
me zur Kontrolle der Spurtreue - Deak-
tivierung".

1
i
182

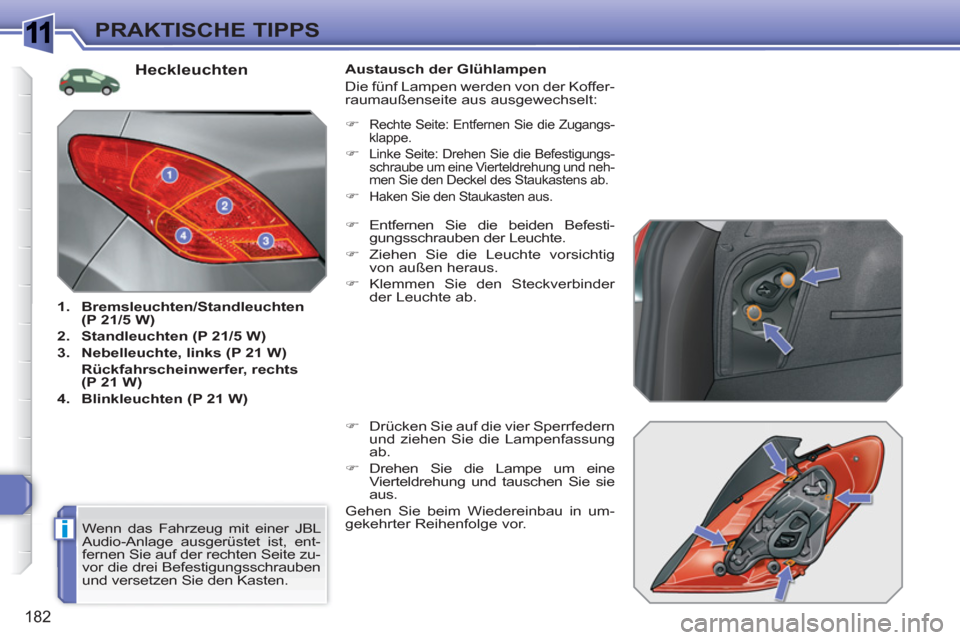

PRAKTISCHE TIPPS
































Heckleuchten



1.
Bremsleuchten/Standleuchten
(P 21/5 W)


2.
Standleuchten (P 21/5 W)


3.
Nebelleuchte, links (P 21 W)


Rückfahrscheinwerfer, rechts
(P 21 W)


4.
Blinkleuchten (P 21 W)


Austausch der Glühlampen
Die fünf Lampen werden von der Koffer-
raumaußenseite aus ausgewechselt:

)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.

)
Klemmen Sie den Steckverbinder
der Leuchte ab.

)
Drücken Sie auf die vier Sperrfedern
und ziehen Sie die Lampenfassung
ab.

)
Drehen Sie die Lampe um eine
Vierteldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Wenn das Fahrzeug mit einer JBL
Audio-Anlage ausgerüstet ist, ent-
fernen Sie auf der rechten Seite zu-
vor die drei Befestigungsschrauben
und versetzen Sie den Kasten.

)
Rechte Seite: Entfernen Sie die Zugangs-
klappe.

)
Linke Seite: Drehen Sie die Befestigungs-
schraube um eine Vierteldrehung und neh-
men Sie den Deckel des Staukastens ab.

)
Haken Sie den Staukasten aus.

1
!
i
194
PRAKTISCHE TIPPS
Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Absatz). Wenn Sie gerade ein Gespräch
führen:


- können Sie dieses mit der Frei-
sprecheinrichtung des WIP
Sound-Systems noch 10 Minuten
lang fortsetzen,

- können Sie dieses beim WIP
Nav-System oder WIP Com 3D
noch 10 Minuten lang fortsetzen,
bevor es, je nachdem über wel-
ches Telefonmodell Sie verfügen,
auf Ihr Telefon umgeleitet wird.


Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.

Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.


)
Um die Funktionen sofort wieder
benutzen zu können, starten Sie den
Motor und lassen Sie ihn laufen:


- weniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in
Betrieb nehmen zu können,

- länger als zehn Minuten, damit sie
ca. dreißig Minuten verfügbar sind.



Wechsel in den
Energiesparmodus
Wenn diese dreißig Minuten verstrichen sind, wird der Wechsel in den Energiespar-modus auf dem Multifunktionsbildschirm
angezeigt, die eingeschalteten Verbrau-
cher werden auf Bereitschaft geschaltet.
AUSTA USCH DERSCHEIBENWISCHERBLÄTTER

Entfernen



)
Heben Sie den entsprechenden
Wischerarm an.

)
Lösen Sie das Wischerblatt und
ziehen Sie es ab.



Einsetzen



)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

)
Klappen Sie den Wischerarm
vorsichtig wieder herunter.



Vor dem Entfernen eines
Wischerblatts vorn


)
Betätigen Sie innerhalb einer Minute nach
dem Ausschalten der Zündung den Schei-
benwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu
stellen.



Nach dem Einsetzen eines
Wischerblatts vorn


)
Schalten Sie die Zündung ein.

)

Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer wieder
in die Ausgangsposition zu brin
gen.

ENTLASTUNG DER BATTERIE

Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.

234
01
2ABC3DEF
5JKL4GHI6MNO
8TUV7PQRS9WXYZ
0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
1
10
2
3
4
612
9
7
8
115
TU PQRS
0*
1. CD-Auswurf
2. RADIO: Zugang zum Radio-Menü Anzeige der Senderliste in alphabetischer Reihenfolge(FM-Band) oder in der Reihenfolge der Frequenzen(AM-Band)
MEDIA: Zugang zum Medien-Menü (Audio-CD, Jukebox,Eingang für externe Geräte) Anzeige der Titelliste, Wechsel des Mediums
NAV: Zugang zum Navigations-Menü und Anzeige der letzten Ziele
ESC: Abbruch des laufenden Vorgangs Langer Druck: Rückkehr zur Hauptanzeige
TRAFFIC: Zugang zum Verkehrs-Menü (Funktion im Einzelnen in Abschnitt 02 und 10)
ADDR BOOK: Zugang zum Adressbuch-Menü (Funktion imEinzelnen in Abschnitt 10)
SETUP: Zugang zum Menü "SETUP" (Konfi guration) (Funktionim Einzelnen in Abschnitt 02 und 10) Langer Druck: GPS
3. Audio-Einstellungen (Balance/Fader, B‰sse/Hˆhen, Equalizer...)
4. Lautst‰rkeregelung (f¸r jede Klangquelle separat, einschliefllich Navigationsmeldungen und -warnungen) Langer Druck: Reinitialisierung des Systems Kurzer Druck: Stummschaltung
5. Automatische Sendersuche nach unten Anwahl des vorigen CD- oder MP3-Titels
6. Automatische Sendersuche nach oben Anwahl des n‰chsten CD- oder MP3-Titels
ERSTE SCHRITTE
BEDIENFELD WIP Com 3D


7. Normale Anzeige oder Bildschirm schwarz
8. Anwahl der Funktion, in der sich nacheinander die Bildschirme"KARTE"/"NAV" (wenn eine Zielführung läuft)/"TEL"(wenn ein Gespräch geführt wird)/"RADIO" oder "MEDIA" (beim Abspielen) anzeigen lassen.


9. ABHEBEN: Zugang zum Telefon-Menü Bluetooth-Verbindung, eingehenden Anruf annehmen


10. AUFLEGEN: Zugang zum Telefon-Menü Laufendes Gespräch beenden oder Annahme eineseingehenden Anrufs verweigern, Bluetooth-Verbindung

11. Eingabe von Nummern oder Buchstaben mit der alphanumerischen Tastatur, Voreinstellung von 10 Radiofrequenzen
12. Laufwerk SD-Karte
Kurzer Druck: löscht dasletzte Zeichen.
Langer Druck: aktiviert die Sprachbedienung.

236
02
SETUP
MEDIA
TRAFFIC
ALLGEMEINE FUNKTIONEN

Eine Gesamtübersicht über die Menüs im Einzelnen fi nden Sie imUnterabschnitt "Bildschirmstrukturen" dieses Bedienungshandbuchs.
Durch mehrfachen Druck auf die Taste MODE erhalten Sie Zugang zu folgenden Anzeigen:


Langer Druck: Zugang zum GPS und zum Demomodus.
Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz.
RADIO
/MUSIK-SPEICHERMEDIEN/VIDEO
TELEFON (Bei laufendem Gespräch)
KARTE INVOLLBILDSCHIRMANZEIGE

NAVIGATION (Bei laufender Zielführung)



SETUP: Zugang zum Menü "SETUP": Sprachen * undSprachfunktionen *
, Sprachinitialisierung (Abschnitt 09), Datum und Uhrzeit * , Display, Einheiten und Systemparameter.
TRAFFIC: Zugang zum Verkehrs-Menü: Anzeige der laufenden Warnmeldungen
FUNKTIONENANZEIGE JE NACH KONTEXT
MEDIA
:
Menü "Audio-DVD" Menü "DVD-Video"


* Je nach Modellversion erhältlich
