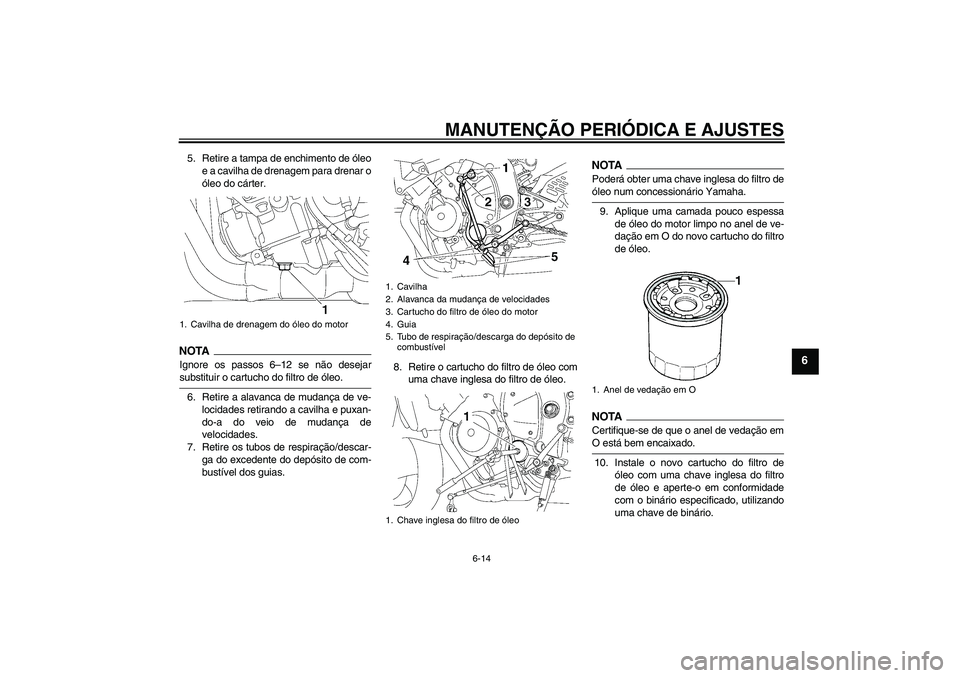

Page 65 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
5. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.NOTA
Ignore os passos 6–12 se não desejarsubstituir o cartucho do filtro de óleo.
6. Retire a alavanca de mudança de ve-
locidades retirando a cavilha e puxan-
do-a do veio de mudança de
velocidades.
7. Retire os tubos de respiração/descar-
ga do excedente do depósito de com-
bustível dos guias.8. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
9. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação emO está bem encaixado.
10. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
1. Cavilha
2. Alavanca da mudança de velocidades
3. Cartucho do filtro de óleo do motor
4. Guia
5. Tubo de respiração/descarga do depósito de
combustíve l
1. Chave inglesa do filtro de óleo
1. Anel de vedação em O
U13SP1P0.book Page 14 Monday, July 7, 2008 5:39 PM
Page 66 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
11. Instale os tubos de respiração/descar-
ga do excedente do depósito de com-
bustível nos guias e coloque-os na
respectiva posição original.
12. Instale a alavanca de mudança de ve-
locidades alinhando a respectiva mar-
ca com a marca do veio da mudança
de velocidades e instalando a cavilha,
para depois apertá-la em conformida-
de com o binário especificado. PRE-
CAUÇÃO: Certifique-se de que
alinha as marcas de concordância
para assegurar uma engrenagem
correcta. Se as marcas de concor-
dância não estiverem alinhadas, aalavanca de mudança de velocida-
des não terá um movimento correc-
to e poderá não conseguir mudar
para uma velocidade superior ou in-
ferior.
[PCA15342]
13. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o momento de aperto especifica-
do.
NOTAVerifique se existem danos na anilha e, senecessário, substitua-a.
14. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.
1. Chave de binárioMomento de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Cavilha
2. Veio da mudança de velocidades
3. Marcas de concordância
4. Alavanca da mudança de velocidadesMomento de aperto:
Cavilha da alavanca da mudança de
velocidades:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U13SP1P0.book Page 15 Monday, July 7, 2008 5:39 PM
Page 67 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
PRECAUÇÃO
PCA11620
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-nhum material estranho no cárter.
15. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
16. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
17. Monte a carenagem.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU39086
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.
1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U13SP1P0.book Page 16 Monday, July 7, 2008 5:39 PM
Page 68 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire o painel B. (Consulte a página
6-8.)
4. Retire a tampa do reservatório de refri-
gerante, adicione líquido refrigerante
até à marca de nível máximo e, de-
pois, instale a tampa do reservatório.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re-frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Instale o painel.
PAU39003
Substituição do líquido refrigerante
1. Coloque o veículo numa superfície ni-
velada e, se necessário, deixe o motor
arrefecer.
2. Retire as carenagens B e C. (Consulte
a página 6-8.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
4. Retire a tampa do radiador. AVISO!
Nunca tente retirar a tampa do radi-
ador enquanto o motor estiver
quente.
[PWA10381]
5. Retire a cavilha de drenagem de refri-
gerante para drenar o sistema de refri-
geração.
6. Mova o grampo do tubo na direcção
ilustrada e, depois, desligue o tubo do
radiador para o drenar.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tampa do radiador
U13SP1P0.book Page 17 Monday, July 7, 2008 5:39 PM
Page 69 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
7. Retire o reservatório de refrigerante,
retirando as respectivas cavilhas.
8. Retire a tampa do reservatório de refri-
gerante e, depois, vire-o ao contrário
para o esvaziar.9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale o reservatório de refrigerante,
colocando as respectivas cavilhas.
11. Ligue o tubo do radiador e, de segui-
da, mova o grampo do tubo novamen-
te para a respectiva posição original.
12. Instale a cavilha de drenagem de refri-
gerante e aperte-a em conformidade
com o momento de aperto especifica-
do.
NOTAVerifique se existem danos na anilha e, senecessário, substitua-a.13. Verta o líquido refrigerante recomen-
dado no reservatório até à marca do
nível máximo e, depois, volte a colocar
a tampa do reservatório de refrigeran-
te.
14. Verta o líquido refrigerante recomen-
dado no radiador até este ficar cheio.
15. Instale a tampa do radiador, coloque o
motor em funcionamento, deixe-o ao
ralenti durante alguns minutos e desli-
gue-o.
1. Cavilha de drenagem de refrigerante
2. Presilha do tubo
3. Tubo do radiador
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
3. Cavilha
Momento de aperto:
Cavilha de drenagem de refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Capacidade do radiador (incluindo
todas as vias):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U13SP1P0.book Page 18 Monday, July 7, 2008 5:39 PM
Page 70 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
16. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
17. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
18. Instale as carenagens.
PAU36762
Elemento do filtro de ar O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU44733
Verificação da velocidade de ra-
lenti do motor Verifique a velocidade de ralenti do motor e,
se necessário, solicite a um concessionário
Yamaha que a ajuste.
Velocidade de ralenti do motor:
1250–1350 rpm
U13SP1P0.book Page 19 Monday, July 7, 2008 5:39 PM
Page 71 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21772
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do acelerador
U13SP1P0.book Page 20 Monday, July 7, 2008 5:39 PM
Page 72 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10470
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários. Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
90–190 kg (198–419 lb):
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
190 kg (419 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U13SP1P0.book Page 21 Monday, July 7, 2008 5:39 PM
