2009 YAMAHA YZF-R6 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6

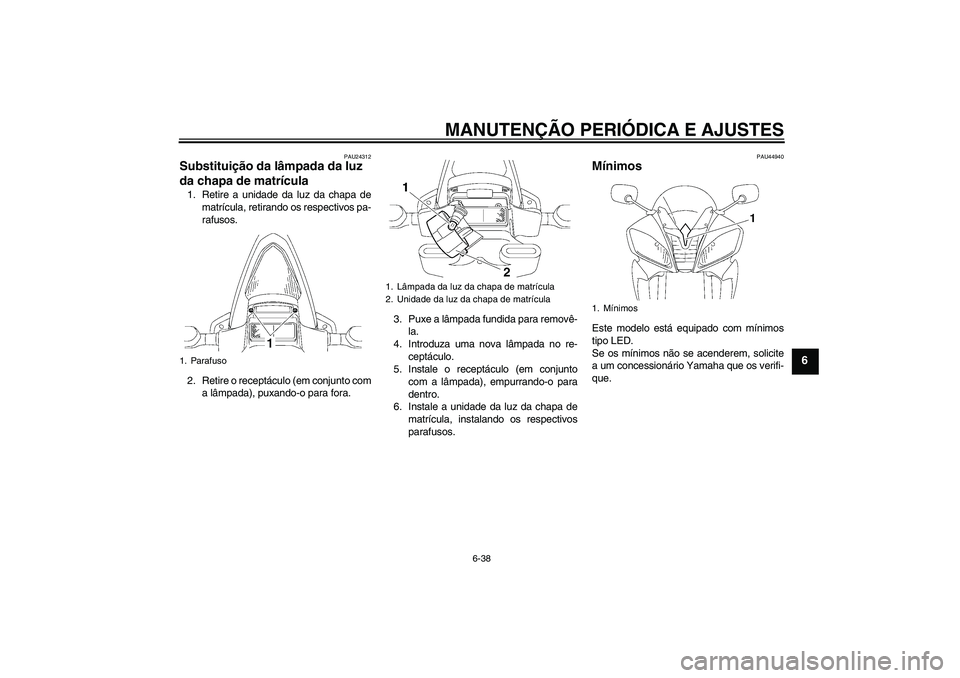

PAU24312
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU44940
Mínimos Este modelo está equipado com mínimos
tipo LED.
Se os mínimos não se acenderem, solicite
a um concessionário Yamaha que os verifi-
que.
1. Parafuso
1. Lâmpada da luz da chapa de matrícula
2. Unidade da luz da chapa de matrícula
1. Mínimos
U13SP1P0.book Page 38 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU24360
Roda dianteira
PAU33923
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Desaperte as cavilhas de aperto do
eixo da roda da frente, a cavilha do
eixo e, depois, as cavilhas da pinça do
travão.
2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-39.
3. Retire o prendedor do tubo do travão
de cada lado, retirando a cavilha e a
porca.1. Cavilha de aperto do eixo da roda dianteira
U13SP1P0.book Page 39 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
5. Retire a cavilha do eixo, empurre o
eixo da roda para fora pelo lado es-
querdo e, depois, retire a roda. PRE-
CAUÇÃO: Não accione o travão
depois de retirar as pinças do tra-
vão, caso contrário as pastilhas do
travão serão fechadas forçadamen-
te.
[PCA11051]PAU33933
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Instale a cavilha do eixo e, de seguida,
desça a roda da frente até esta assen-
tar no chão.
4. Instale as pinças do travão, colocando
as respectivas cavilhas e apertando-
as de seguida em conformidade com o
binário especificado.NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar as pinças nos discos do travão.5. Instale os prendedores do tubo do tra-
vão, colocando as cavilhas e as por-
cas.
6. Aperte a cavilha do eixo em conformi-
dade com o binário especificado.
NOTA
Enquanto aperta a cavilha do eixo, segure
no eixo da roda com uma chave sextavadade 19 mm para evitar que a mesma rode.
7. Aperte a cavilha de aperto B do eixo
da roda e, depois, a cavilha de aperto
A, em conformidade com o binário es-
pecificado.
1. Prendedor do tubo do travão
2. Cavilha e porca
3. Cavilha da pinça do travão
4. Pinça do travão
5. Cavilha do eixo
1. Eixo da roda
Binário de aperto:
Cavilha da pinça do travão:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Binário de aperto:
Cavilha do eixo:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U13SP1P0.book Page 40 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
8. Volte a apertar a cavilha de aperto B
em conformidade com o binário espe-
cificado.
9. Bata levemente na parte exterior da
perna da forquilha direita com um mar-
telo de borracha para a alinhar com a
extremidade do eixo da roda.10. Aperte a cavilha de aperto D do eixo
da roda e, depois, a cavilha de aperto
C, em conformidade com o binário es-
pecificado.
11. Volte a apertar a cavilha de aperto D
em conformidade com o binário espe-
cificado.
12. Enquanto acciona o travão dianteiro,
exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU25080
Roda traseira
PAU44951
Remoção da roda de trás
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Desaperte a porca do eixo.
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-39.
3. Retire a porca do eixo.
1. Cavilha de aperto do eixo da roda dianteira
A
2. Cavilha de aperto do eixo da roda dianteira
B
3. Cavilha de aperto do eixo da roda dianteira
C
4. Cavilha de aperto do eixo da roda dianteira
DBinário de aperto:
Cavilha de aperto do eixo da roda:
21 Nm (2.1 m·kgf, 15 ft·lbf)
Binário de aperto:
Cavilha de aperto do eixo da roda:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Pinça do travão
5. Braço da pinça do travão
U13SP1P0.book Page 41 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
4. Desaperte a contraporca em ambos
os lados do braço oscilante.
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão na direc-
ção (a) para afrouxar a corrente de
transmissão o suficiente para ser pos-
sível removê-la do carreto traseiro e,
depois, empurre a roda para a frente.
6. Retire a corrente de transmissão do
carreto traseiro.NOTA

Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.


Não é possível retirar a corrente detransmissão.7. Enquanto segura no braço da pinça do
travão, puxe o eixo da roda para fora e
retire a roda. PRECAUÇÃO: Não ac-
cione o travão depois de a roda ter
sido retirada juntamente com o dis-
co do travão, caso contrário as pas-
tilhas do travão serão fechadas
forçadamente.
[PCA11071]
PAU39171
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTA

Assegure-se de que insere o retentor
do braço da pinça do travão na ranhu-
ra do braço oscilante.


Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travãoantes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo e, de seguida,
desça a roda de trás até esta assentar
no chão.
4. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-26.)
5. Aperte a porca do eixo em conformi-
dade com o binário especificado.
1. Eixo da roda
1. Retentor
2. Fenda
Binário de aperto:
Porca do eixo:
110 Nm (11.0 m·kgf, 80 ft·lbf)
U13SP1P0.book Page 42 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
6
6. Aperte as cavilhas ajustadoras na di-
recção (b) em conformidade com o bi-
nário especificado.
7. Aperte as contraporcas em conformi-
dade com os binários especificados.
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos gravesou danos materiais.
Binário de aperto:
Cavilha ajustadora da folga da cor-
rente de transmissão:
2 Nm (0.2 m·kgf, 1.4 ft·lbf)
Binário de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U13SP1P0.book Page 43 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-44
6
PAU42501
Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.
U13SP1P0.book Page 44 Monday, July 7, 2008 5:39 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-45
6
Sobreaquecimento do motor
AV I S O
PWAT1040


Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.


Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U13SP1P0.book Page 45 Monday, July 7, 2008 5:39 PM
