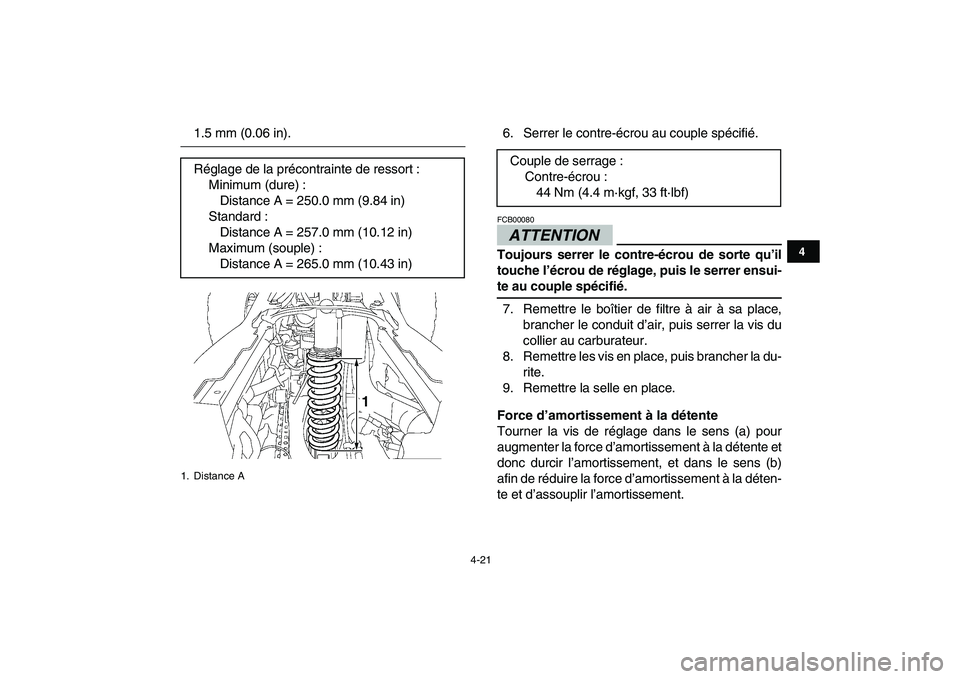

1.5 mm (0.06 in). 6. Serrer le contre-écrou au couple spécifié.ATTENTION
FCB00080
Toujours serrer le contre-écrou de sorte qu’il
touche l’écrou de réglage, puis le serrer ensui-
te au couple spécifié.
7. Remettre le boîtier de filtre à air à sa place,
brancher le conduit d’air, puis serrer la vis du
collier au carburateur.
8. Remettre les vis en place, puis brancher la du-
rite.
9. Remettre la selle en place.
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la déten-
te et d’assouplir l’amortissement. Réglage de la précontrainte de ressort :
Minimum (dure) :
Distance A = 250.0 mm (9.84 in)
Standard :
Distance A = 257.0 mm (10.12 in)
Maximum (souple) :
Distance A = 265.0 mm (10.43 in)

1. Distance A
1

Couple de serrage :
Contre-écrou :
44 Nm (4.4 m·kgf, 33 ft·lbf)

4-22
1
2
34
5
6
7
8
9
10
11

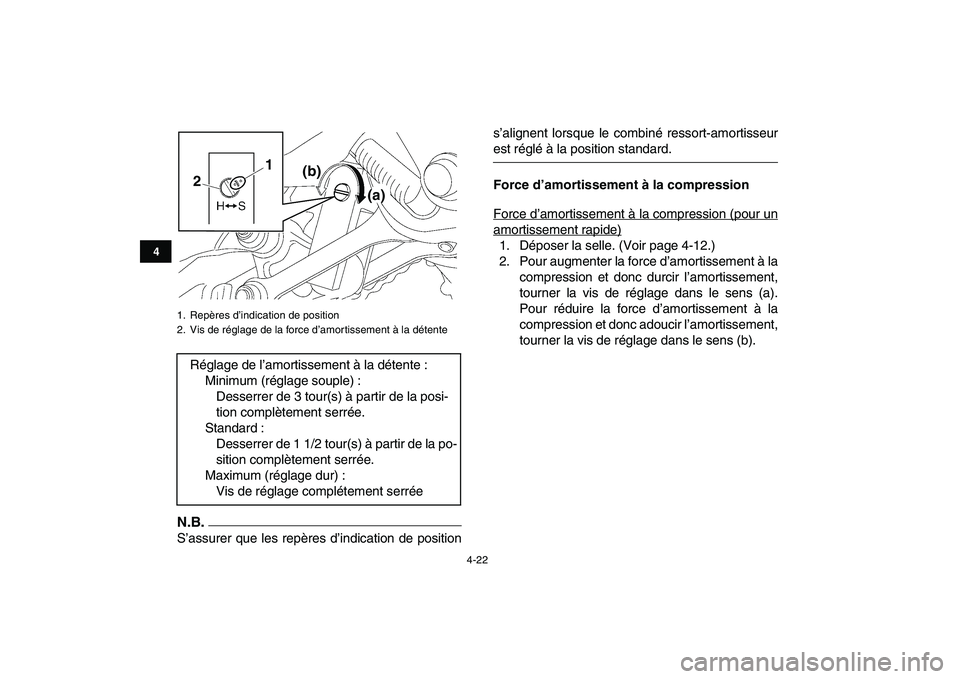

N.B.

S’assurer que les repères d’indication de positions’alignent lorsque le combiné ressort-amortisseur
est réglé à la position standard.
Force d’amortissement à la compression
Force d’amortissement à la compression (pour un
amortissement rapide)1. Déposer la selle. (Voir page 4-12.)
2. Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
compression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).

1. Repères d’indication de position
2. Vis de réglage de la force d’amortissement à la détente
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
Desserrer de 3 tour(s) à partir de la posi-
tion complètement serrée.
Standard :
Desserrer de 1 1/2 tour(s) à partir de la po-
sition complètement serrée.
Maximum (réglage dur) :
Vis de réglage complétement serrée
21
(b)
(a)

4-23
1
2
34
5
6
7
8
9
10
11

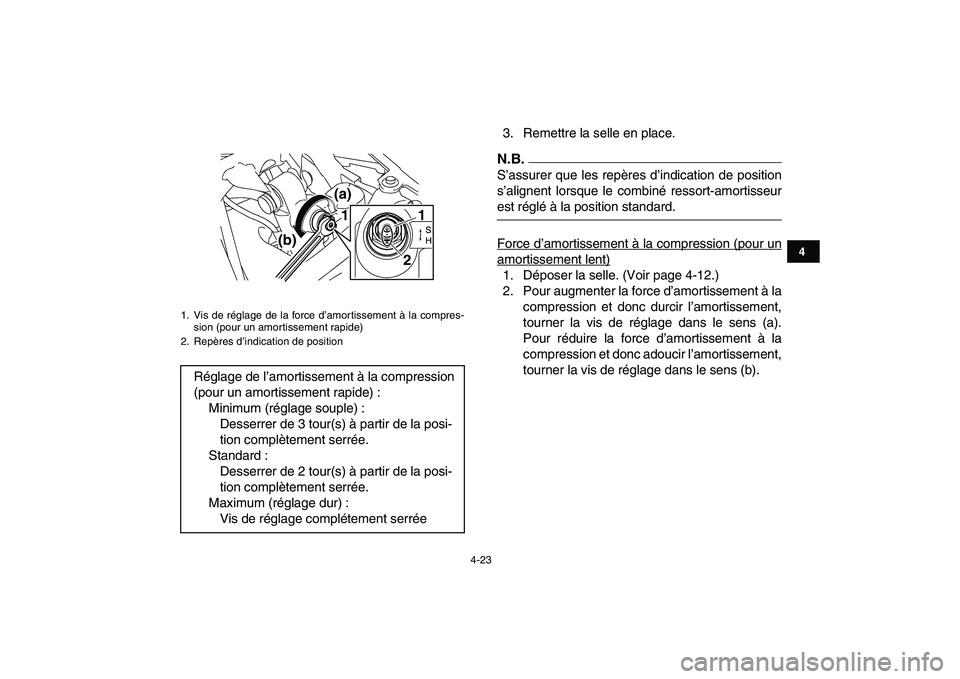

3. Remettre la selle en place.N.B.

S’assurer que les repères d’indication de position
s’alignent lorsque le combiné ressort-amortisseur
est réglé à la position standard.
Force d’amortissement à la compression (pour un
amortissement lent)1. Déposer la selle. (Voir page 4-12.)
2. Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
compression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).

1. Vis de réglage de la force d’amortissement à la compres-
sion (pour un amortissement rapide)
2. Repères d’indication de position
Réglage de l’amortissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :
Desserrer de 3 tour(s) à partir de la posi-
tion complètement serrée.
Standard :
Desserrer de 2 tour(s) à partir de la posi-
tion complètement serrée.
Maximum (réglage dur) :
Vis de réglage complétement serrée
(b)(a)
1
2
1

4-24
1
2
34
5
6
7
8
9
10
11
ATTENTION
FCB00090
Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.
N.B.

En raison de différences dans la production, le
nombre total des déclics de réglage peut varier se-
lon les dispositifs de réglage de la force d’amortis-
sement. Le nombre total de déclics représente
toutefois la même plage de réglage. Afin d’obtenir
un réglage précis, il est préférable de vérifier le
nombre de déclics de chaque dispositif et d’adap-
ter les valeurs données, si nécessaire.
3. Remettre la selle en place.AVERTISSEMENT

FWB00440
Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortisse-
ment à la compression et la détente, ainsi que
le réservoir d’huile avant d’avoir laissé suffi-
samment refroidir les organes de la suspen-
sion.

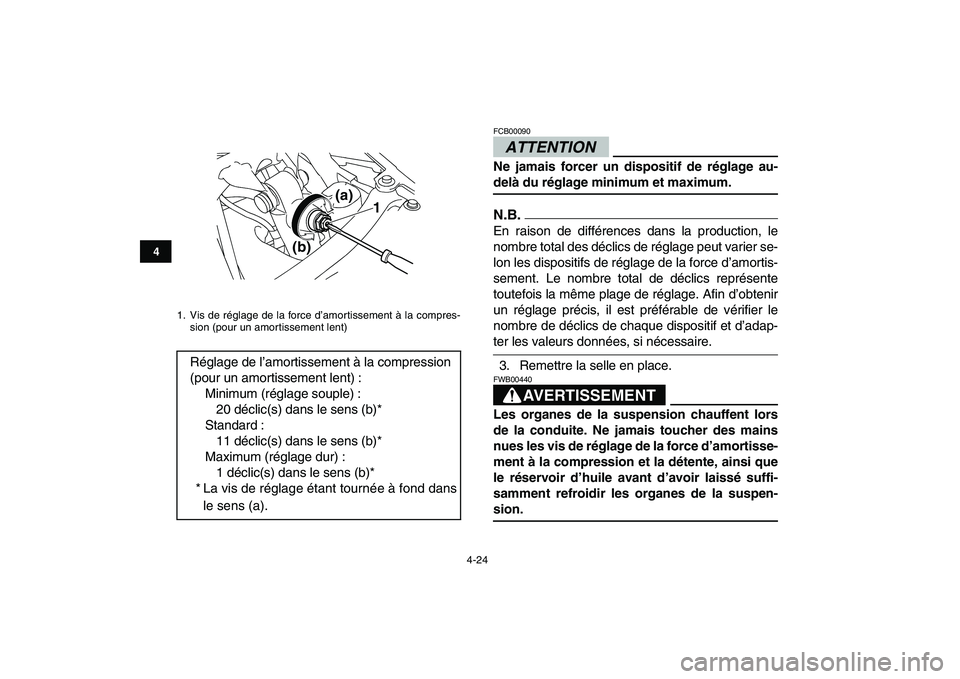

1. Vis de réglage de la force d’amortissement à la compres-
sion (pour un amortissement lent)
Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
11 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
(b)(a)
1

5-1
1
2
3
45
6
7
8
9
10
11

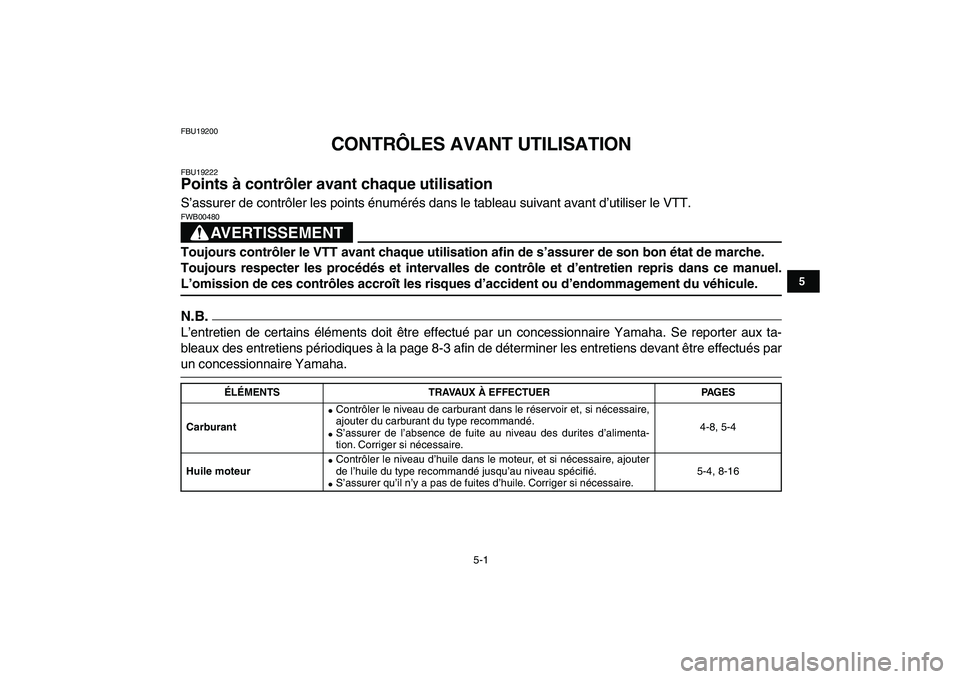

FBU19200
CONTRÔLES AVANT UTILISATION
FBU19222
Points à contrôler avant chaque utilisation
S’assurer de contrôler les points énumérés dans le tableau suivant avant d’utiliser le VTT.
AVERTISSEMENT

FWB00480
Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.
N.B.

L’entretien de certains éléments doit être effectué par un concessionnaire Yamaha. Se reporter aux ta-
bleaux des entretiens périodiques à la page 8-3 afin de déterminer les entretiens devant être effectués par
un concessionnaire Yamaha.
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
Carburant


Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.

S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-8, 5-4
Huile moteur

Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-16

5-2
1
2
3
45
6
7
8
9
10
11

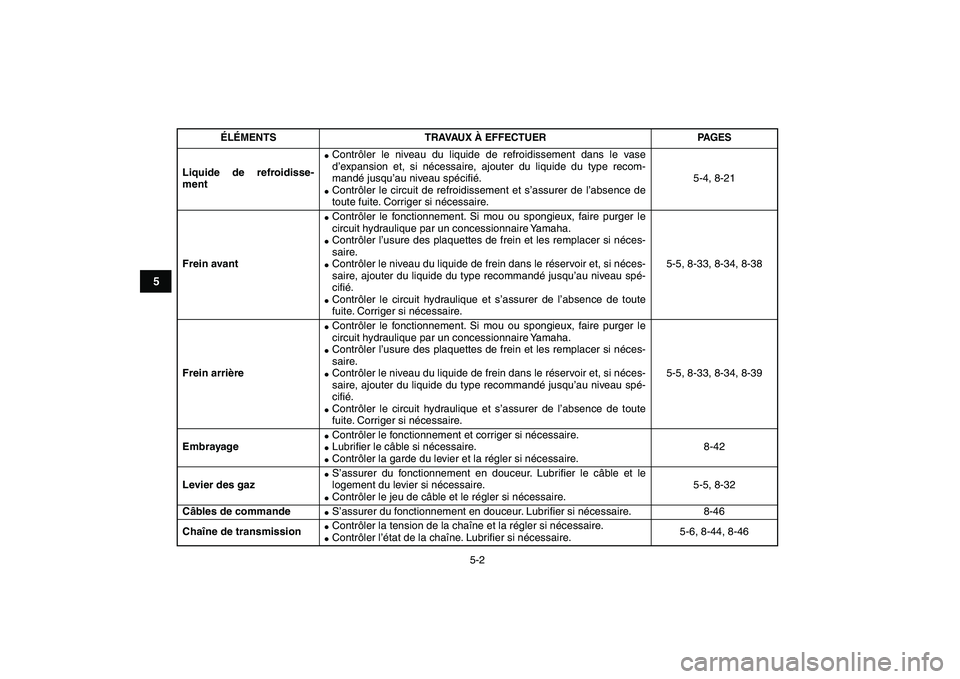

Liquide de refroidisse-
ment

Contrôler le niveau du liquide de refroidissement dans le vase
d’expansion et, si nécessaire, ajouter du liquide du type recom-
mandé jusqu’au niveau spécifié.

Contrôler le circuit de refroidissement et s’assurer de l’absence de
toute fuite. Corriger si nécessaire.5-4, 8-21
Frein avant

Contrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.

Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.

Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-5, 8-33, 8-34, 8-38
Frein arrière

Contrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.

Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.

Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-5, 8-33, 8-34, 8-39
Embrayage

Contrôler le fonctionnement et corriger si nécessaire.

Lubrifier le câble si nécessaire.

Contrôler la garde du levier et la régler si nécessaire.8-42
Levier des gaz

S’assurer du fonctionnement en douceur. Lubrifier le câble et le
logement du levier si nécessaire.

Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-32
Câbles de commande

S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-46
Chaîne de transmission

Contrôler la tension de la chaîne et la régler si nécessaire.

Contrôler l’état de la chaîne. Lubrifier si nécessaire.5-6, 8-44, 8-46
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES

5-3
1
2
3
45
6
7
8
9
10
11

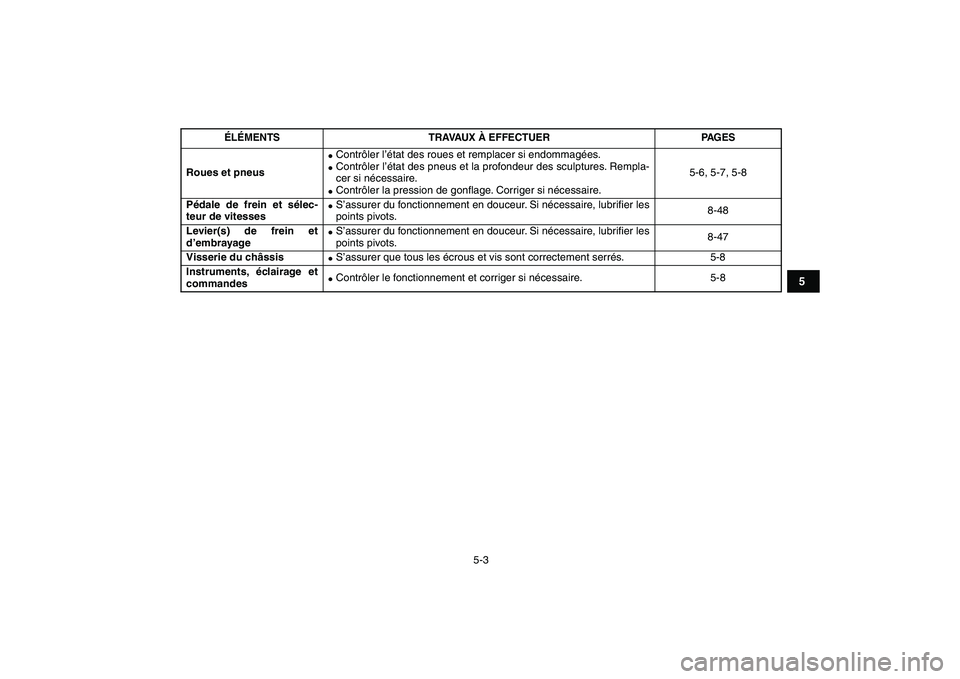

Roues et pneus

Contrôler l’état des roues et remplacer si endommagées.

Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.

Contrôler la pression de gonflage. Corriger si nécessaire.5-6, 5-7, 5-8
Pédale de frein et sélec-
teur de vitesses

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-48
Levier(s) de frein et
d’embrayage

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-47
Visserie du châssis

S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes

Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES

5-4
1
2
3
45
6
7
8
9
10
11

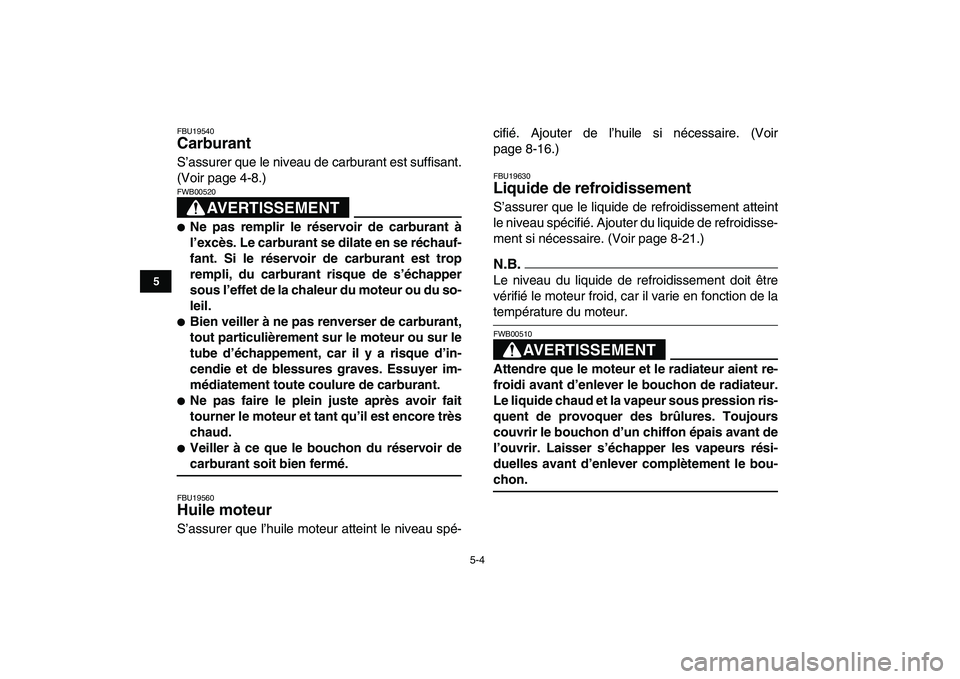

FBU19540
Carburant
S’assurer que le niveau de carburant est suffisant.
(Voir page 4-8.)
AVERTISSEMENT

FWB00520

Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.

Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.

Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU19560
Huile moteur
S’assurer que l’huile moteur atteint le niveau spé-cifié. Ajouter de l’huile si nécessaire. (Voir
page 8-16.)
FBU19630
Liquide de refroidissement
S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-21.)
N.B.

Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
AVERTISSEMENT

FWB00510
Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur sous pression ris-
quent de provoquer des brûlures. Toujours
couvrir le bouchon d’un chiffon épais avant de
l’ouvrir. Laisser s’échapper les vapeurs rési-
duelles avant d’enlever complètement le bou-
chon.
