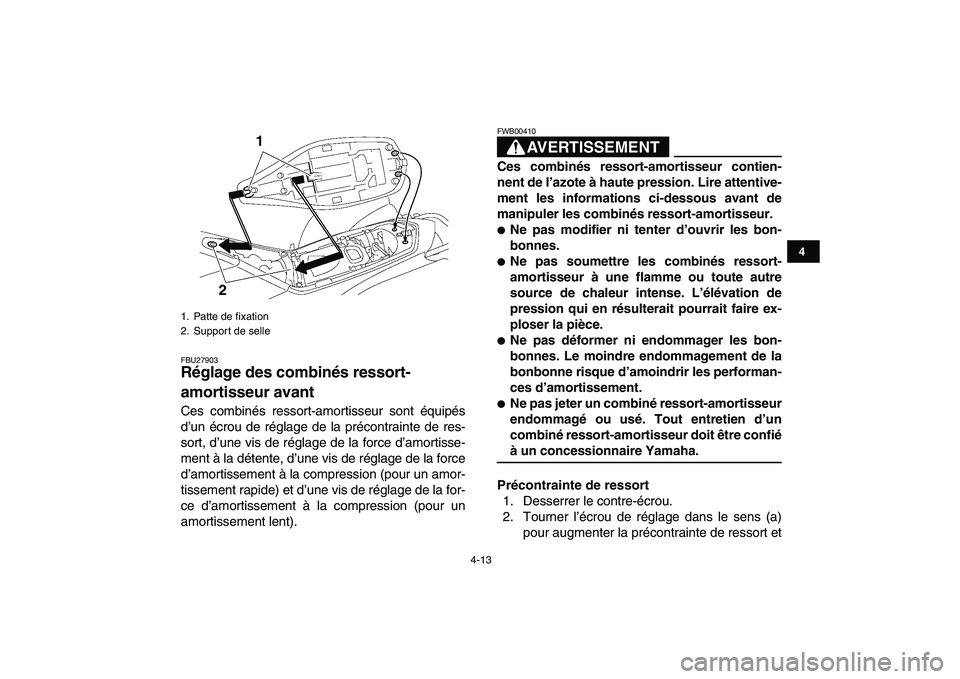

FBU27903
Réglage des combinés ressort-
amortisseur avant
Ces combinés ressort-amortisseur sont équipés
d’un écrou de réglage de la précontrainte de res-
sort, d’une vis de réglage de la force d’amortisse-
ment à la détente, d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement rapide) et d’une vis de réglage de la for-
ce d’amortissement à la compression (pour un
amortissement lent).AVERTISSEMENT
FWB00410
Ces combinés ressort-amortisseur contien-
nent de l’azote à haute pression. Lire attentive-
ment les informations ci-dessous avant de
manipuler les combinés ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir les bon-
bonnes.

Ne pas soumettre les combinés ressort-
amortisseur à une flamme ou toute autre
source de chaleur intense. L’élévation de
pression qui en résulterait pourrait faire ex-
ploser la pièce.

Ne pas déformer ni endommager les bon-
bonnes. Le moindre endommagement de la
bonbonne risque d’amoindrir les performan-
ces d’amortissement.

Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage dans le sens (a)
pour augmenter la précontrainte de ressort et
1. Patte de fixation
2. Support de selle
1
2

4-14
1
2
34
5
6
7
8
9
10
11

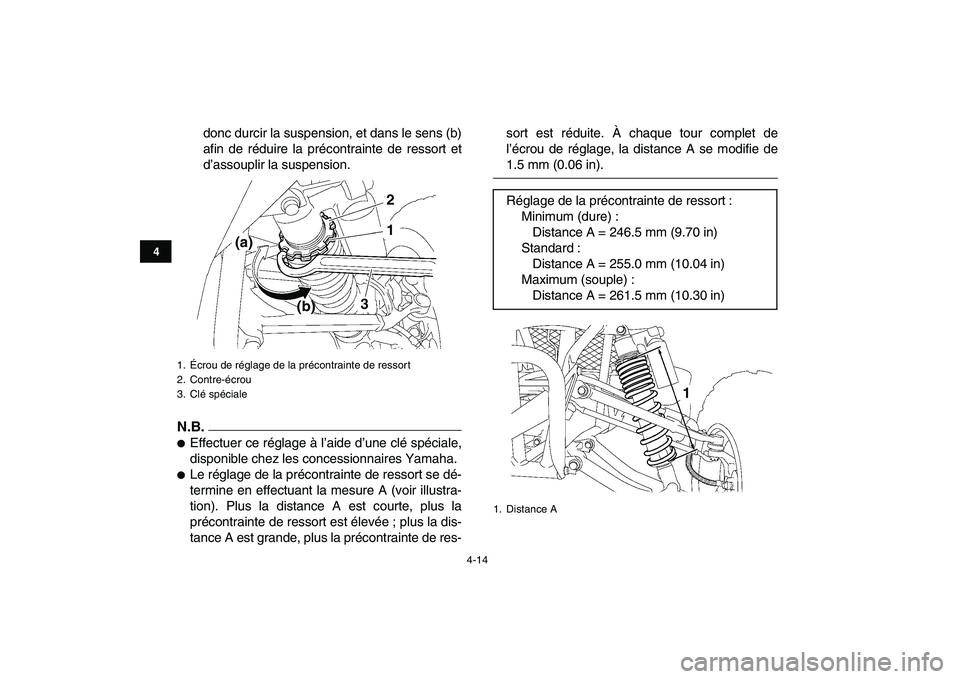

donc durcir la suspension, et dans le sens (b)
afin de réduire la précontrainte de ressort et
d’assouplir la suspension.
N.B.


Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.

Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la
précontrainte de ressort est élevée ; plus la dis-
tance A est grande, plus la précontrainte de res-sort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).
1. Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
2
1
3 (a)
(b)

Réglage de la précontrainte de ressort :
Minimum (dure) :
Distance A = 246.5 mm (9.70 in)
Standard :
Distance A = 255.0 mm (10.04 in)
Maximum (souple) :
Distance A = 261.5 mm (10.30 in)
1. Distance A
1

4-15
1
2
34
5
6
7
8
9
10
11

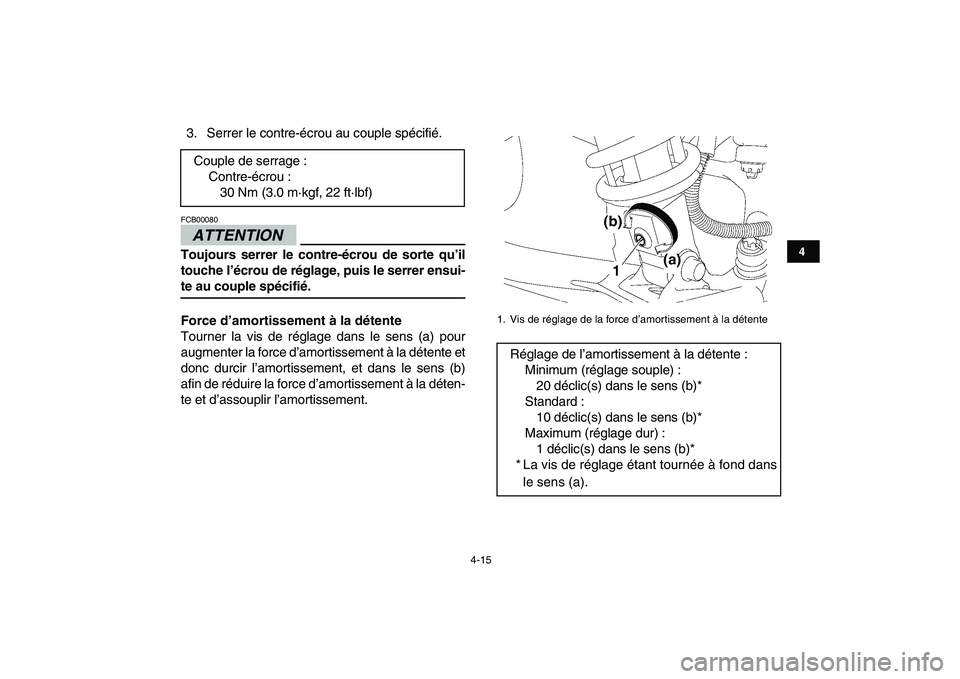

3. Serrer le contre-écrou au couple spécifié.
ATTENTION

FCB00080
Toujours serrer le contre-écrou de sorte qu’il
touche l’écrou de réglage, puis le serrer ensui-
te au couple spécifié.
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la déten-
te et d’assouplir l’amortissement. Couple de serrage :
Contre-écrou :
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Vis de réglage de la force d’amortissement à la détente
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
(b)
(a)
1

4-16
1
2
34
5
6
7
8
9
10
11

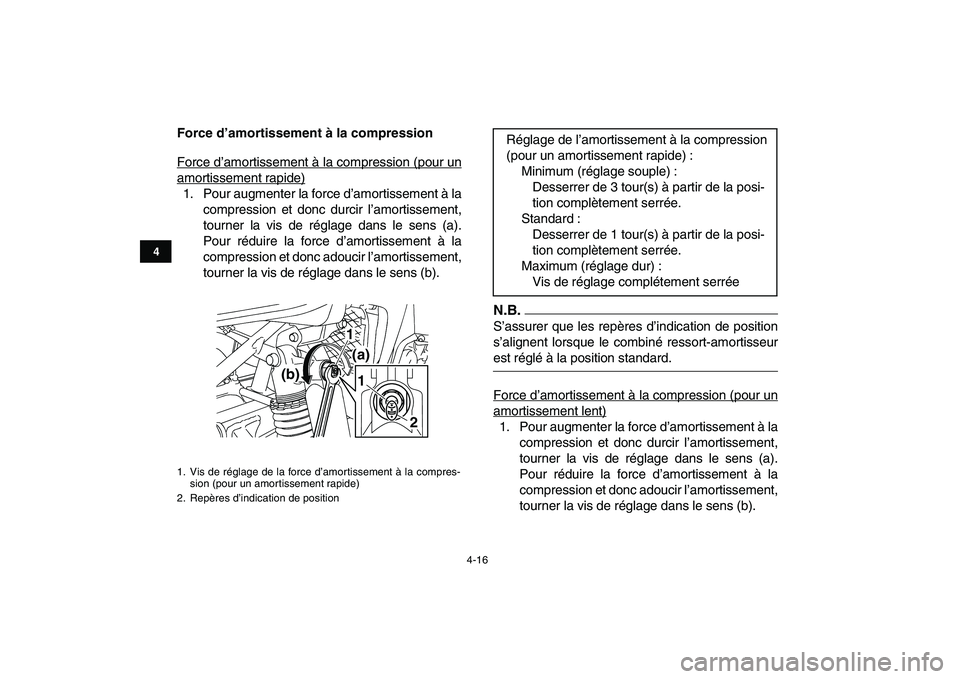

Force d’amortissement à la compression
Force d’amortissement à la compression (pour un
amortissement rapide)1. Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
compression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
N.B.

S’assurer que les repères d’indication de position
s’alignent lorsque le combiné ressort-amortisseur
est réglé à la position standard.
Force d’amortissement à la compression (pour un
amortissement lent)1. Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
compression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).

1. Vis de réglage de la force d’amortissement à la compres-
sion (pour un amortissement rapide)
2. Repères d’indication de position
(a) 11
2
(b)

Réglage de l’amortissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :
Desserrer de 3 tour(s) à partir de la posi-
tion complètement serrée.
Standard :
Desserrer de 1 tour(s) à partir de la posi-
tion complètement serrée.
Maximum (réglage dur) :
Vis de réglage complétement serrée

4-17
1
2
34
5
6
7
8
9
10
11
ATTENTION
FCB00090
Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.
N.B.

En raison de différences dans la production, le
nombre total des déclics de réglage peut varier se-
lon les dispositifs de réglage de la force d’amortis-
sement. Le nombre total de déclics représente
toutefois la même plage de réglage. Afin d’obtenir
un réglage précis, il est préférable de vérifier le
nombre de déclics de chaque dispositif et d’adap-
ter les valeurs données, si nécessaire.AVERTISSEMENT
FWB00420

Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortis-
sement à la compression et la détente, ainsi
que le réservoir d’huile avant d’avoir laissé
suffisamment refroidir les organes de la sus-
pension.

Toujours régler les combinés ressort-amor-
tisseur gauche et droit à la même position.

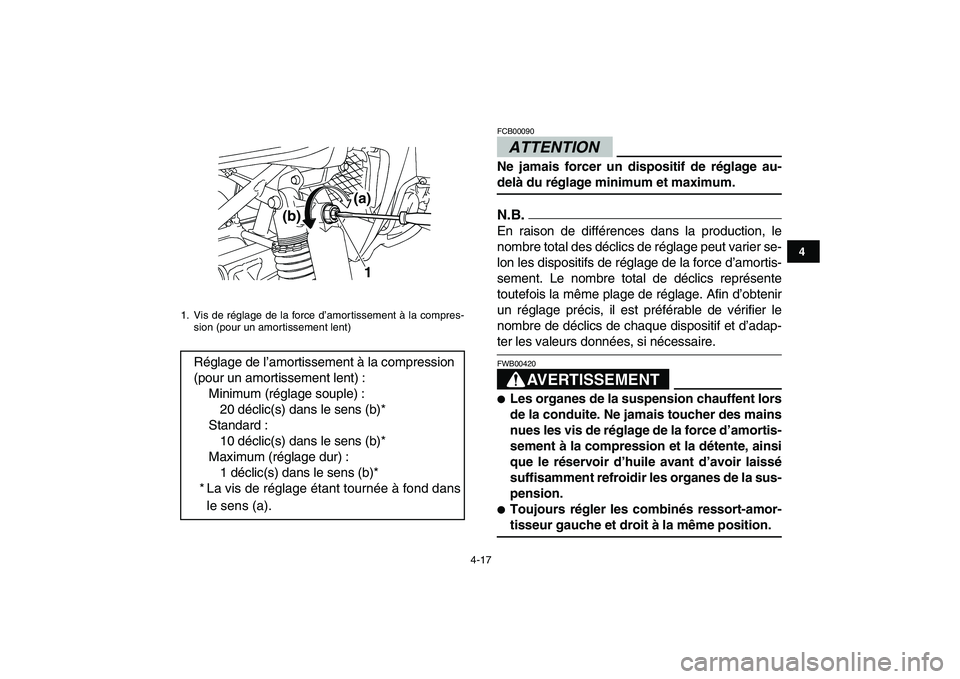

1. Vis de réglage de la force d’amortissement à la compres-
sion (pour un amortissement lent)
Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
(b)(a)
1

4-18
1
2
34
5
6
7
8
9
10
11

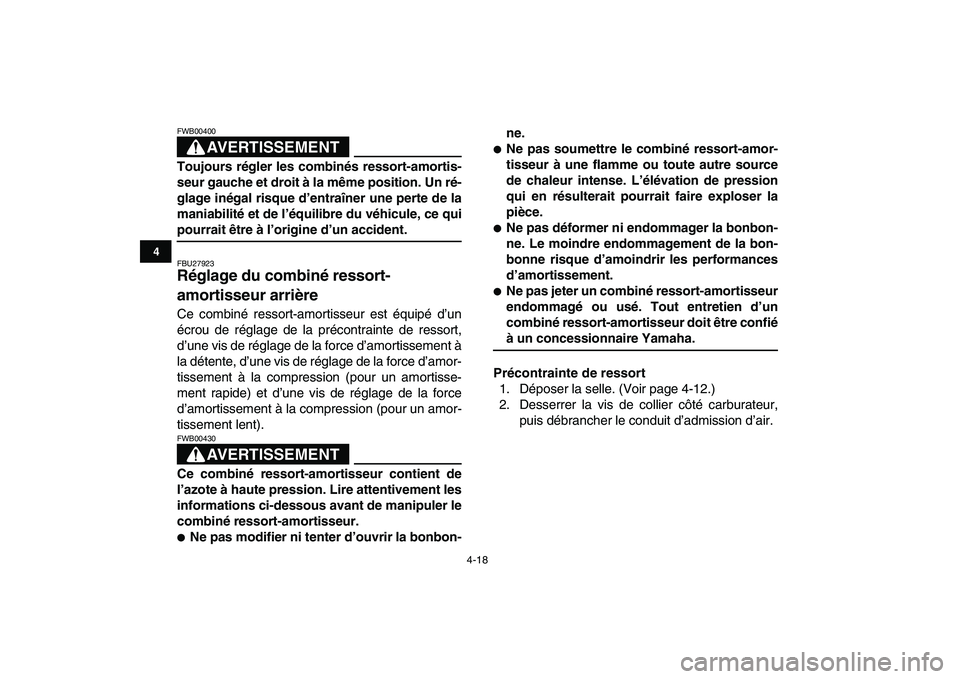

AVERTISSEMENT

FWB00400
Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.
FBU27923
Réglage du combiné ressort-
amortisseur arrière
Ce combiné ressort-amortisseur est équipé d’un
écrou de réglage de la précontrainte de ressort,
d’une vis de réglage de la force d’amortissement à
la détente, d’une vis de réglage de la force d’amor-
tissement à la compression (pour un amortisse-
ment rapide) et d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement lent).
AVERTISSEMENT

FWB00430
Ce combiné ressort-amortisseur contient de
l’azote à haute pression. Lire attentivement les
informations ci-dessous avant de manipuler le
combiné ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir la bonbon-ne.

Ne pas soumettre le combiné ressort-amor-
tisseur à une flamme ou toute autre source
de chaleur intense. L’élévation de pression
qui en résulterait pourrait faire exploser la
pièce.

Ne pas déformer ni endommager la bonbon-
ne. Le moindre endommagement de la bon-
bonne risque d’amoindrir les performances
d’amortissement.

Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
Précontrainte de ressort
1. Déposer la selle. (Voir page 4-12.)
2. Desserrer la vis de collier côté carburateur,
puis débrancher le conduit d’admission d’air.

4-19
1
2
34
5
6
7
8
9
10
11

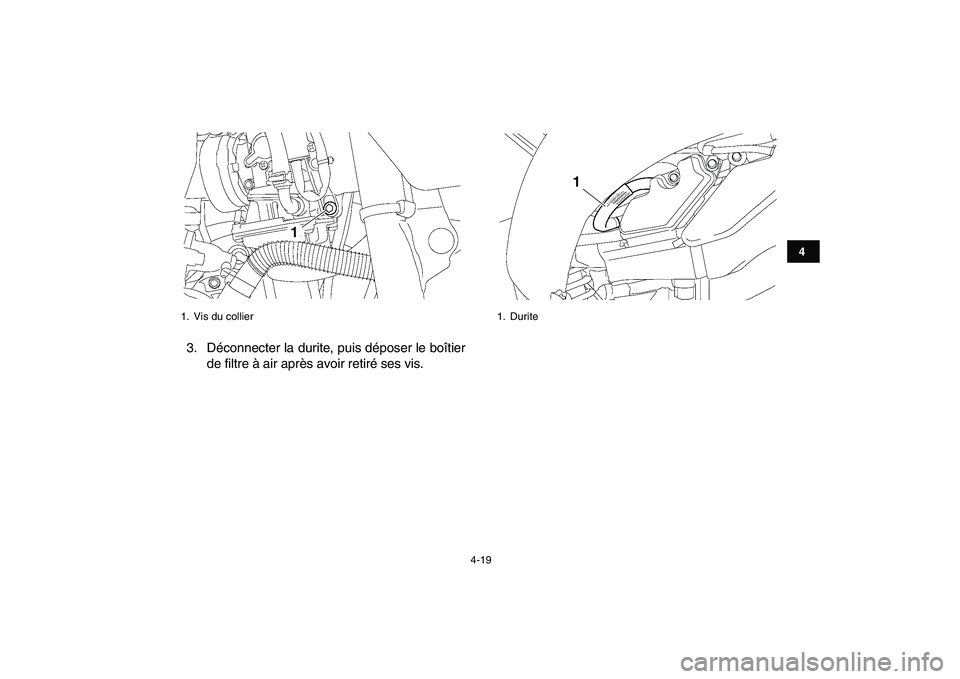

3. Déconnecter la durite, puis déposer le boîtier
de filtre à air après avoir retiré ses vis.
1. Vis du collier
1

1. Durite
1

4-20
1
2
34
5
6
7
8
9
10
11

4. Desserrer le contre-écrou.
5. Tourner l’écrou de réglage dans le sens (a)
pour augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le sens (b)
afin de réduire la précontrainte de ressort et
d’assouplir la suspension.
N.B.


Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.

Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la
précontrainte de ressort est élevée ; plus la dis-
tance A est grande, plus la précontrainte de res-
sort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de

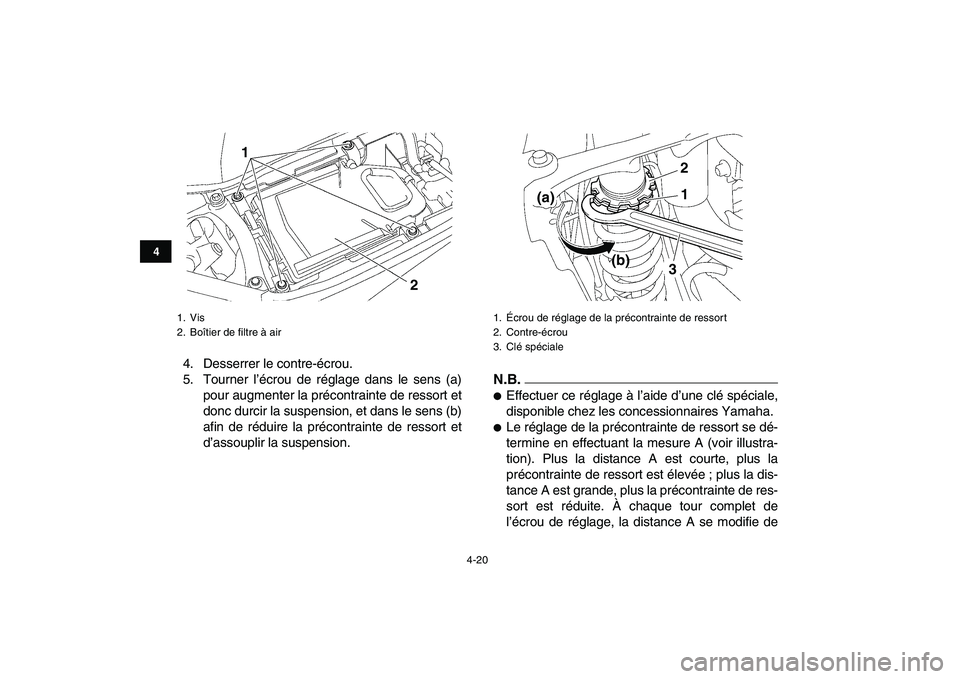

1. Vis
2. Boîtier de filtre à air
2 1

1. Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
2
1
(a)
(b)
3
