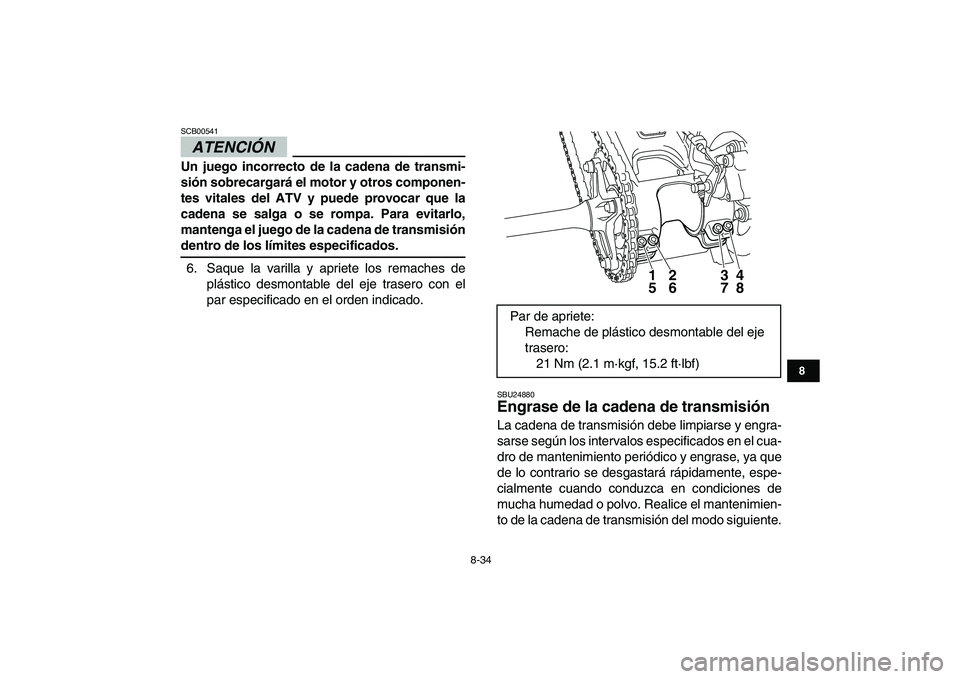

8-34
1
2
3
4
5
6
78
9
10
11
ATENCIÓN

SCB00541
Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros componen-
tes vitales del ATV y puede provocar que la
cadena se salga o se rompa. Para evitarlo,
mantenga el juego de la cadena de transmisión
dentro de los límites especificados.
6. Saque la varilla y apriete los remaches de
plástico desmontable del eje trasero con el
par especificado en el orden indicado.
SBU24880
Engrase de la cadena de transmisión
La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones de
mucha humedad o polvo. Realice el mantenimien-
to de la cadena de transmisión del modo siguiente. Par de apriete:
Remache de plástico desmontable del eje
trasero:
21 Nm (2.1 m·kgf, 15.2 ft·lbf)
12 34
56 78

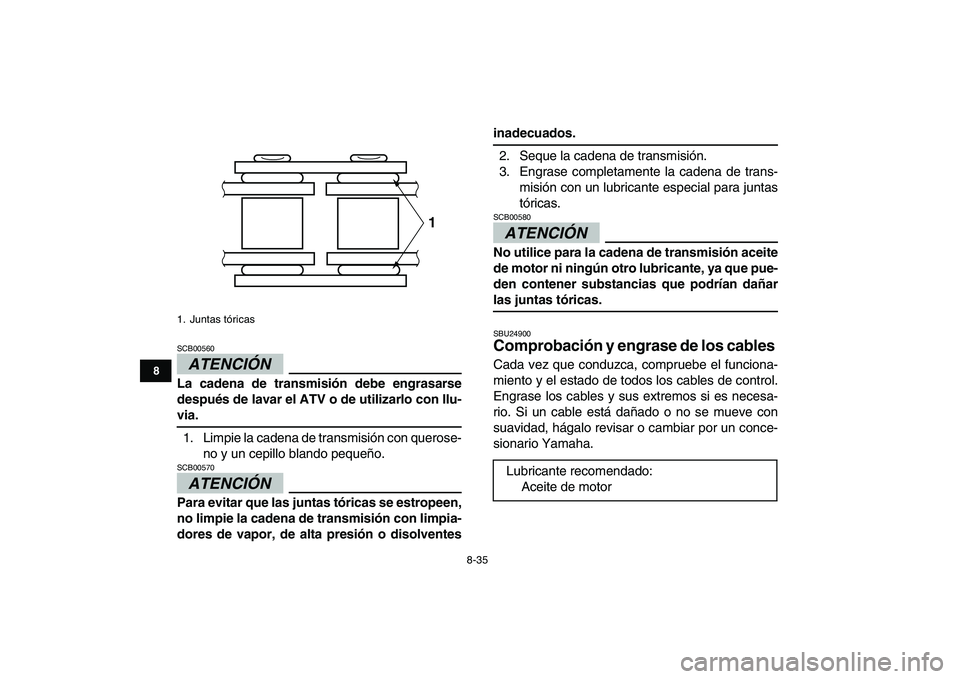

8-35
1
2
3
4
5
6
78
9
10
11
ATENCIÓN

SCB00560
La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.
ATENCIÓN

SCB00570
Para evitar que las juntas tóricas se estropeen,
no limpie la cadena de transmisión con limpia-
dores de vapor, de alta presión o disolventes
inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCIÓN

SCB00580
No utilice para la cadena de transmisión aceite
de motor ni ningún otro lubricante, ya que pue-
den contener substancias que podrían dañar
las juntas tóricas.
SBU24900
Comprobación y engrase de los cables
Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
1. Juntas tóricas
1

Lubricante recomendado:
Aceite de motor

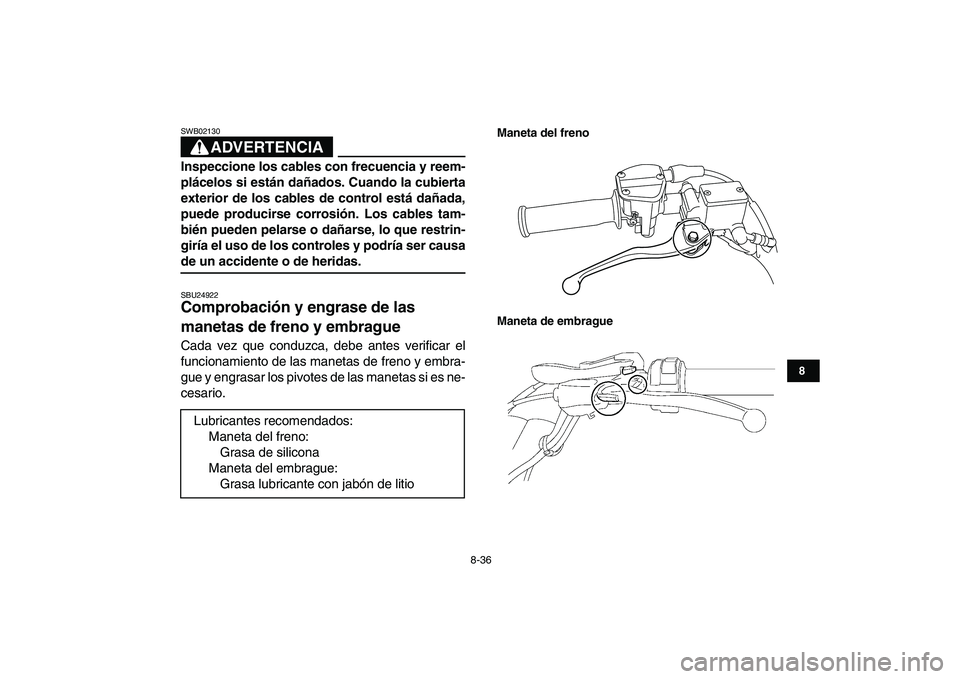

8-36
1
2
3
4
5
6
78
9
10
11
ADVERTENCIA

SWB02130
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.
SBU24922
Comprobación y engrase de las
manetas de freno y embrague
Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.
Maneta del freno
Maneta de embrague
Lubricantes recomendados:
Maneta del freno:
Grasa de silicona
Maneta del embrague:
Grasa lubricante con jabón de litio

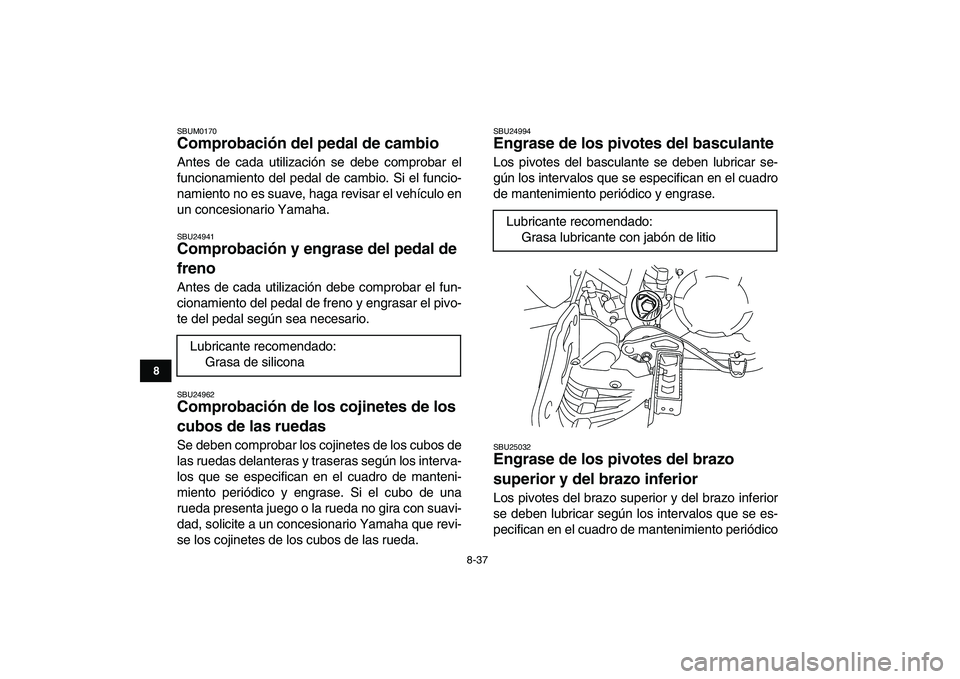

8-37
1
2
3
4
5
6
78
9
10
11

SBUM0170
Comprobación del pedal de cambio
Antes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.
SBU24941
Comprobación y engrase del pedal de
freno
Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
SBU24962
Comprobación de los cojinetes de los
cubos de las ruedas
Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24994
Engrase de los pivotes del basculante
Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25032
Engrase de los pivotes del brazo
superior y del brazo inferior
Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:
Grasa lubricante con jabón de litio

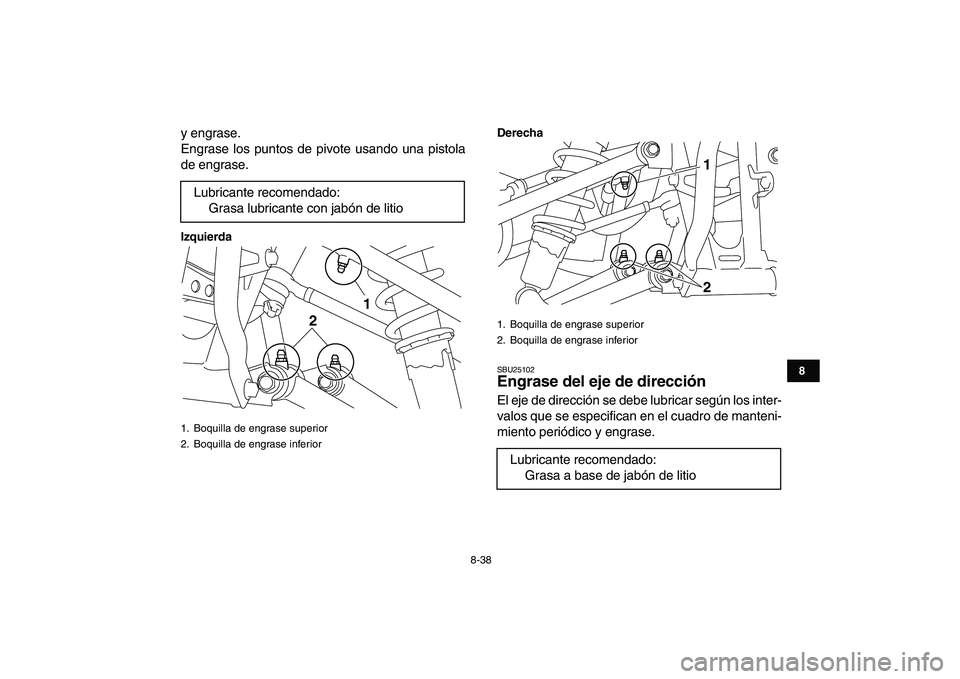

8-38
1
2
3
4
5
6
78
9
10
11

y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.
IzquierdaDerecha
SBU25102
Engrase del eje de dirección
El eje de dirección se debe lubricar según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico y engrase. Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
2
1

1. Boquilla de engrase superior
2. Boquilla de engrase inferior
Lubricante recomendado:
Grasa a base de jabón de litio
1
2

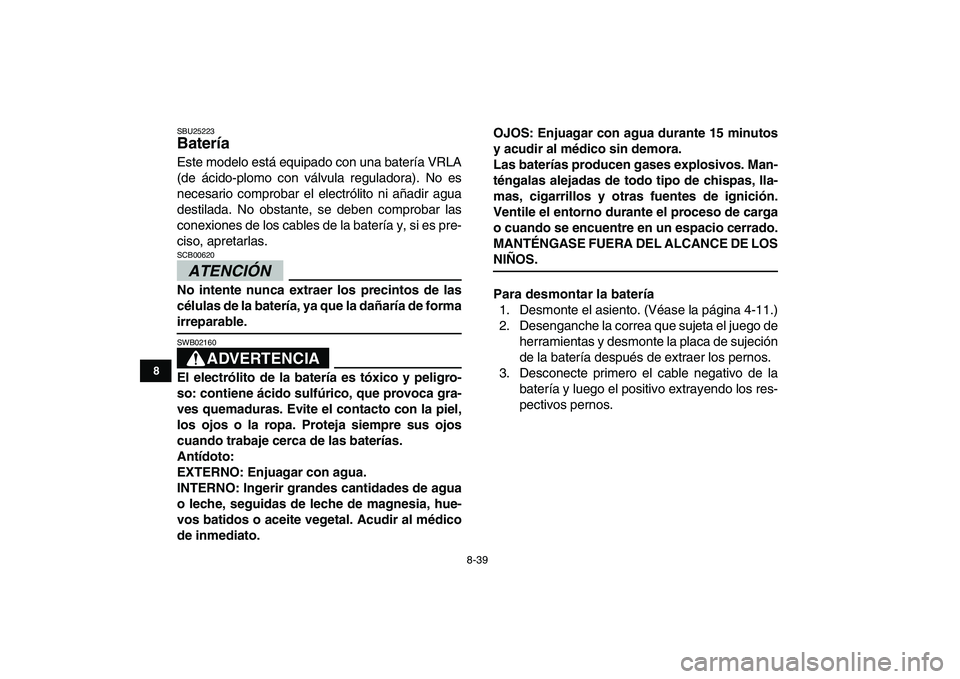

8-39
1
2
3
4
5
6
78
9
10
11

SBU25223
Batería
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ATENCIÓN

SCB00620
No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA

SWB02160
El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-11.)
2. Desenganche la correa que sujeta el juego de
herramientas y desmonte la placa de sujeción
de la batería después de extraer los pernos.
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos.

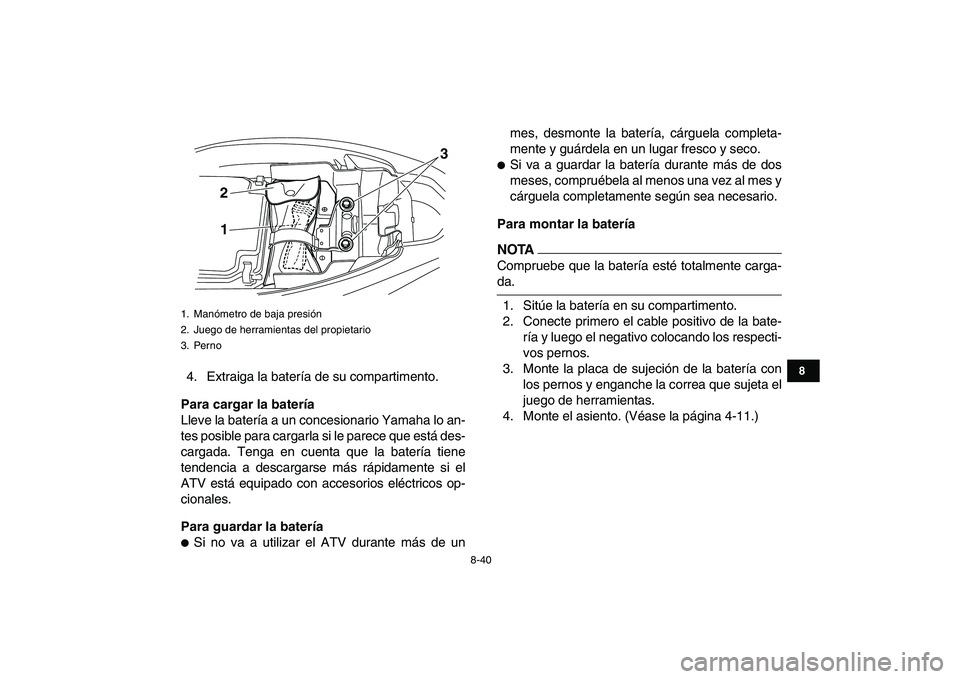

8-40
1
2
3
4
5
6
78
9
10
11

4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
Para guardar la batería


Si no va a utilizar el ATV durante más de unmes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.

Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.
Para montar la batería
NOTA

Compruebe que la batería esté totalmente carga-
da.
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.
3. Monte la placa de sujeción de la batería con
los pernos y enganche la correa que sujeta el
juego de herramientas.
4. Monte el asiento. (Véase la página 4-11.)
1. Manómetro de baja presión
2. Juego de herramientas del propietario
3. Perno
3
2
1

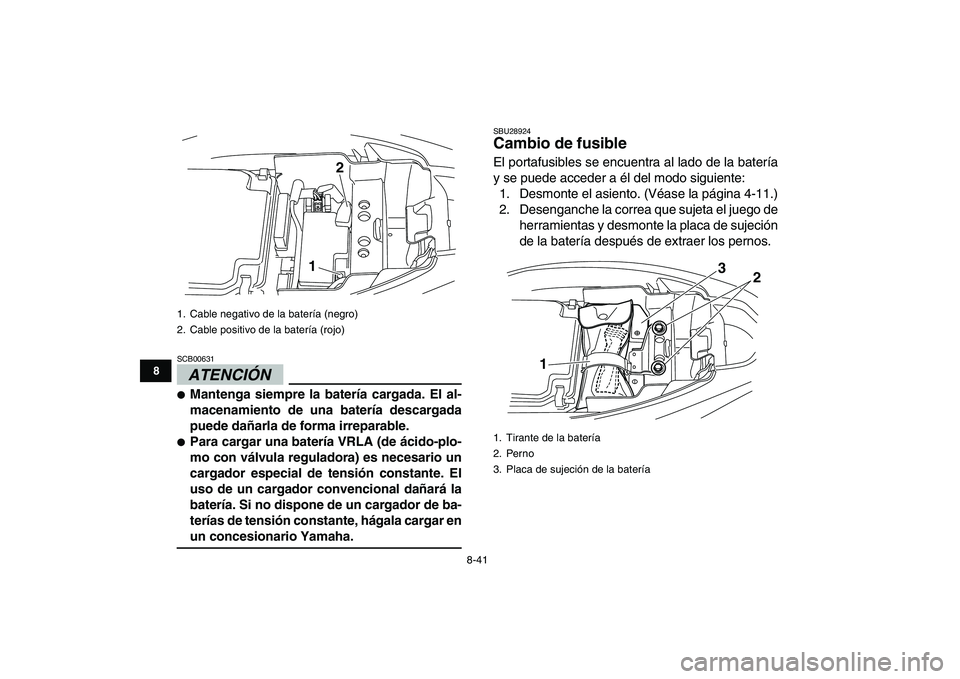

8-41
1
2
3
4
5
6
78
9
10
11
ATENCIÓN

SCB00631

Mantenga siempre la batería cargada. El al-
macenamiento de una batería descargada
puede dañarla de forma irreparable.

Para cargar una batería VRLA (de ácido-plo-
mo con válvula reguladora) es necesario un
cargador especial de tensión constante. El
uso de un cargador convencional dañará la
batería. Si no dispone de un cargador de ba-
terías de tensión constante, hágala cargar en
un concesionario Yamaha.
SBU28924
Cambio de fusible
El portafusibles se encuentra al lado de la batería
y se puede acceder a él del modo siguiente:
1. Desmonte el asiento. (Véase la página 4-11.)
2. Desenganche la correa que sujeta el juego de
herramientas y desmonte la placa de sujeción
de la batería después de extraer los pernos.
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
12

1. Tirante de la batería
2. Perno
3. Placa de sujeción de la batería
2 3
1
