2009 YAMAHA WR 450F Betriebsanleitungen (in German)

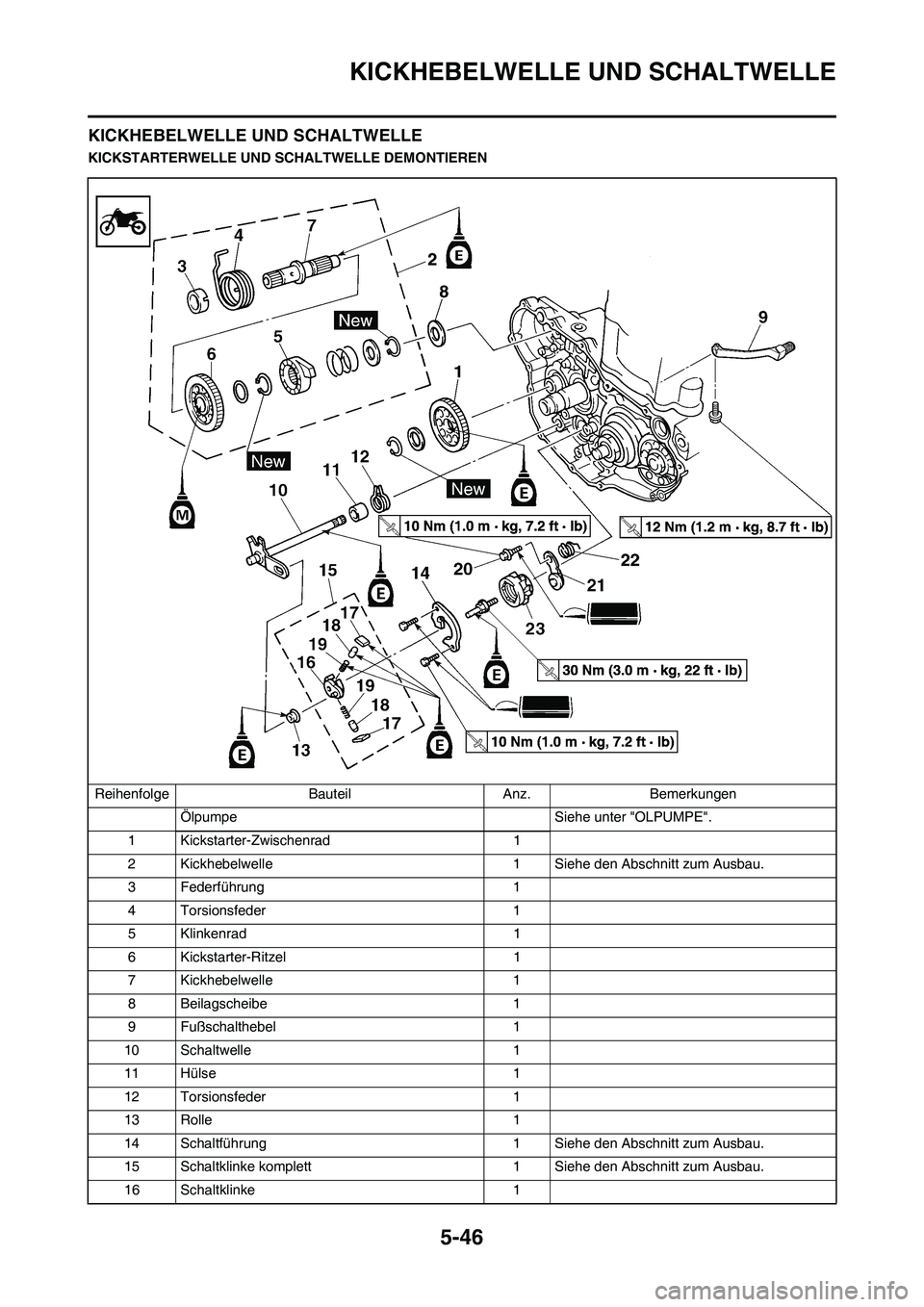

5-46
KICKHEBELWELLE UND SCHALTWELLE
KICKHEBELWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Ölpumpe Siehe unter "OLPUMPE".
1 Kickstarter-Zwischenrad 1
2 Kickhebelwelle 1 Siehe den Abschnitt zum Ausbau.
3 Federführung 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarter-Ritzel 1
7 Kickhebelwelle 1
8 Beilagscheibe 1
9 Fußschalthebel 1
10 Schaltwelle 1
11 Hülse 1
12 Torsionsfeder 1
13 Rolle 1
14 Schaltführung 1 Siehe den Abschnitt zum Ausbau.
15 Schaltklinke komplett 1 Siehe den Abschnitt zum Ausbau.
16 Schaltklinke 1

5-47
KICKHEBELWELLE UND SCHALTWELLE
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

5-48
KICKHEBELWELLE UND SCHALTWELLE
KICKSTARTERWELLE
DEMONTIEREN
1. Demontieren:
• Kickhebelwelle "1"
Die Torsionsfeder "2" aus der Bo-
hrung "a" im Kurbelgehäuse lösen.
SCHALTFÜHRUNG UND
SCHALTKLINKE DEMONTIEREN
1. Demontieren:
• Schaltfuhrungs-Schraube
• Schaltführung "1"
• Schaltklinke komplett "2"
Schaltklinke und Schaltführung wer-
den gemeinsam zerlegt.
STIFTPLATTE DEMONTIEREN
1. Demontieren:
• Stiftplatten-Schraube "1"
• Stiftplatte "2"
Die Stiftplatte bis zum Anschlag im
Gegenuhrzeigersinn drehen und die
Schraube lockern.
Das Zahnsegment kann durch ein-
en Stoß beschädigt werden. Beim
Demontieren der Schraube darauf
achten, das Zahnsegment vor
Stößen zu schützen.
KICKSTARTERWELLE UND
KLINKENRAD KONTROLLIEREN
1. Kontrollieren:
• Leichtgangigkeit des Klinkenrads
"1"
Stockend→Erneuern.
• Kickhebelwelle "2"
Verschlissen/beschädigt→Er-
neuern.
• Feder "3"
Gebrochen→Erneuern.
KICKSTARTER-RITZEL,
KICKSTARTER-ZWISCHENRAD
UND KLINKENRAD
KONTROLLIEREN
1. Kontrollieren:
• Kickstarter-Ritzel "1"
• Kickstarter-Zwischenrad "2"
• Klinkenrad "3"
• Verzahnung "a"
• Klinkenverzahnung "b"
Verschlissen/beschädigt→Er-
neuern.
SCHALTWELLE KONTROLLIEREN
1. Kontrollieren:
• Schaltwelle "1"
Verbogen/beschädigt→Er-
neuern.
• Feder "2"
Gebrochen→Erneuern.SCHALTFÜHRUNG UND
SCHALTKLINKE
KONTROLLIEREN
1. Kontrollieren:
• Schaltführung "1"
• Schaltklinke "2"
• Finger "3"
• Stift "4"
• Feder "5"
Verschlissen/beschädigt→Er-
neuern.
RASTENHEBEL KONTROLLIEREN
1. Kontrollieren:
• Rastenhebel "1"
Verschlissen/beschädigt→Er-
neuern.
• Torsionsfeder "2"
Gebrochen→Erneuern.
STIFTPLATTE MONTIEREN
1. Montieren:
• Stiftplatte "1"
• Stiftplatten-Schraube
Der Stift "b" an der Schaltwalze muss
in der Kerbe "a" in der Stiftplatte
sitzen.
Das Zahnsegment kann durch ein-
en Stoß beschädigt werden. Beim
Festziehen der Schraube darauf
achten, das Zahnsegment vor
Stößen zu schützen.
Stiftplatten-Schraube:
30 Nm (3.0 m•kg, 22
ft•lb)

5-49
KICKHEBELWELLE UND SCHALTWELLE
RASTENHEBEL MONTIEREN
1. Montieren:
• Torsionsfeder "1"
• Beilagscheibe "2"
• Rastenhebel "3"
• Rastenhebel-Schraube "4"
Die Rastenhebel-Rolle muss auf den
Schlitz in der Stiftplatte ausgerichtet
werden.
SCHALTFÜHRUNG UND
SCHALTKLINKE MONTIEREN
1. Montieren:
• Feder "1"
• Stift "2"
• Finger "3"
An der Schaltklinke "4"
Motoröl auf die Feder, den Stift und
den Finger auftragen.
2. Montieren:
• Schaltklinke komplett "1"
An der Schaltführung "2"
3. Montieren:
• Schaltklinke komplett "1"
• Schaltführung "2"
• Schaltklinke und Schaltführung
werden gemeinsam montiert.
• Den Schaft der Stiftplatten-
Schraube mit Motoröl bestreichen.
4. Montieren:
• Schaltführungs-Schraube "1"
SCHALTWELLE MONTIEREN
1. Montieren:
•Rolle "1"
• Distanzhülse "2"
• Torsionsfeder "3"
• Beilagscheibe "4"
• Schaltwelle "5"
Die Rolle und die Schaltwelle mit Mo-
toröl bestreichen.
2. Montieren:
• Fußschalthebel
Siehe unter "LICHTMASCHINE
UND STARTERKUPPLUNG".KICKSTARTERWELLE
MONTIEREN
1. Montieren:
• Kickstarter-Ritzel "1"
• Beilagscheibe "2"
• Sicherungsring "3"
• Klinkenrad "4"
• Feder "5"
• Beilagscheibe "6"
• Sicherungsring "7"
An der Kickhebelwelle "8"
• Die Innenseite des Kickstarter-Rit-
zels und -Klinkenrads mit Molyb-
dandisulfidol bestreichen.
• Die Kornermarkierung "a" auf dem
Kickstarter-Ritzel muss mit der Kor-
nermarkierung "b" auf der Kickhe-
belwelle fluchten.
2. Montieren:
• Torsionsfeder "1"
An der Kickhebelwelle "2"
Das Ende "a" der Torsionsfeder muss
in der Bohrung "b" der Kickhebelwelle
sitzen.
3. Montieren:
• Federführung "1"
Beim Montieren der Federführung an
der Kickhebelwelle sicherstellen,
dass das Ende der Torsionsfeder in
der Nut "a" der Federführung sitzt.
Rastenhebel-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Schaltführungs-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

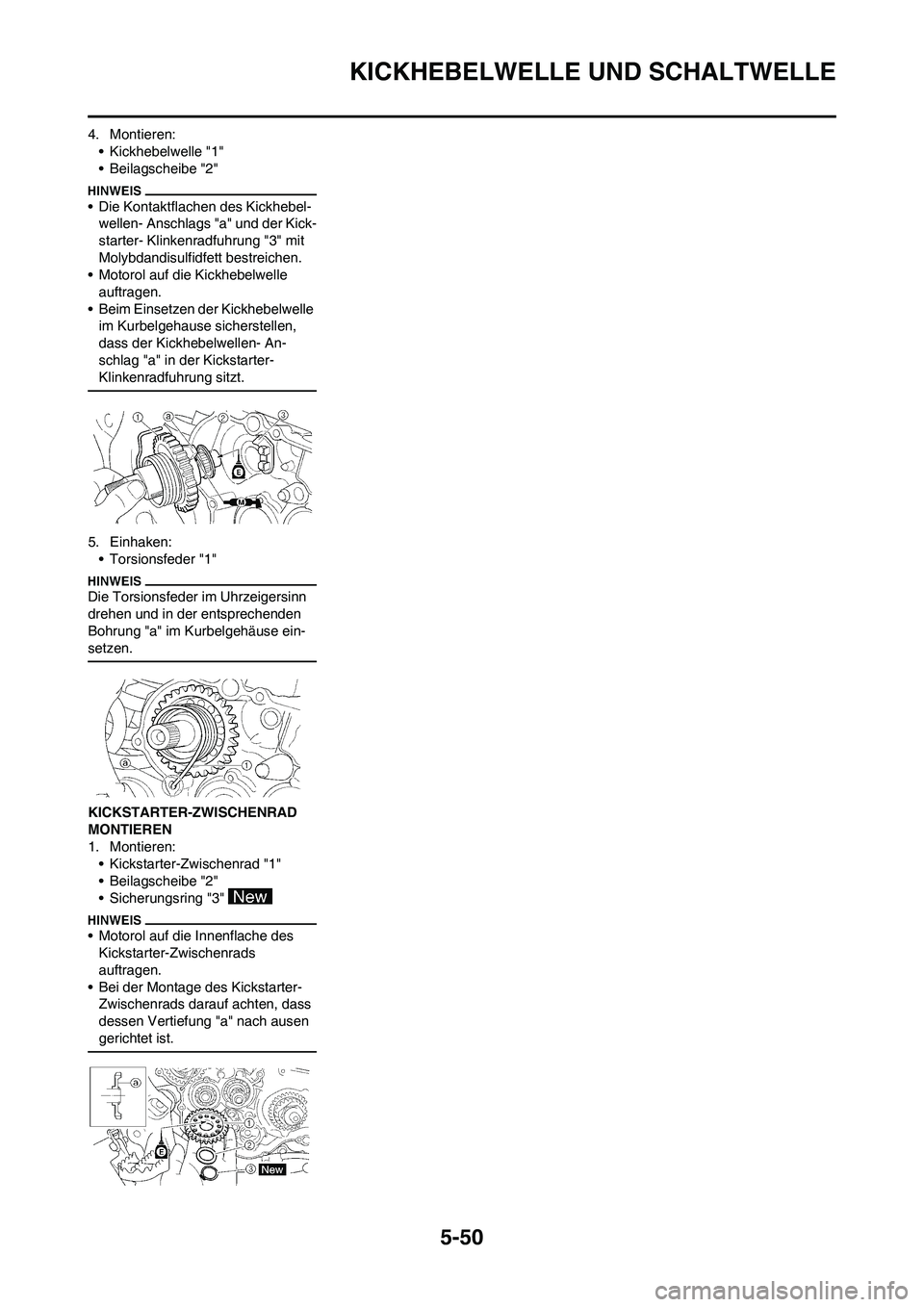

5-50
KICKHEBELWELLE UND SCHALTWELLE
4. Montieren:
• Kickhebelwelle "1"
• Beilagscheibe "2"
• Die Kontaktflachen des Kickhebel-
wellen- Anschlags "a" und der Kick-
starter- Klinkenradfuhrung "3" mit
Molybdandisulfidfett bestreichen.
• Motorol auf die Kickhebelwelle
auftragen.
• Beim Einsetzen der Kickhebelwelle
im Kurbelgehause sicherstellen,
dass der Kickhebelwellen- An-
schlag "a" in der Kickstarter-
Klinkenradfuhrung sitzt.
5. Einhaken:
• Torsionsfeder "1"
Die Torsionsfeder im Uhrzeigersinn
drehen und in der entsprechenden
Bohrung "a" im Kurbelgehäuse ein-
setzen.
KICKSTARTER-ZWISCHENRAD
MONTIEREN
1. Montieren:
• Kickstarter-Zwischenrad "1"
• Beilagscheibe "2"
• Sicherungsring "3"
• Motorol auf die Innenflache des
Kickstarter-Zwischenrads
auftragen.
• Bei der Montage des Kickstarter-
Zwischenrads darauf achten, dass
dessen Vertiefung "a" nach ausen
gerichtet ist.

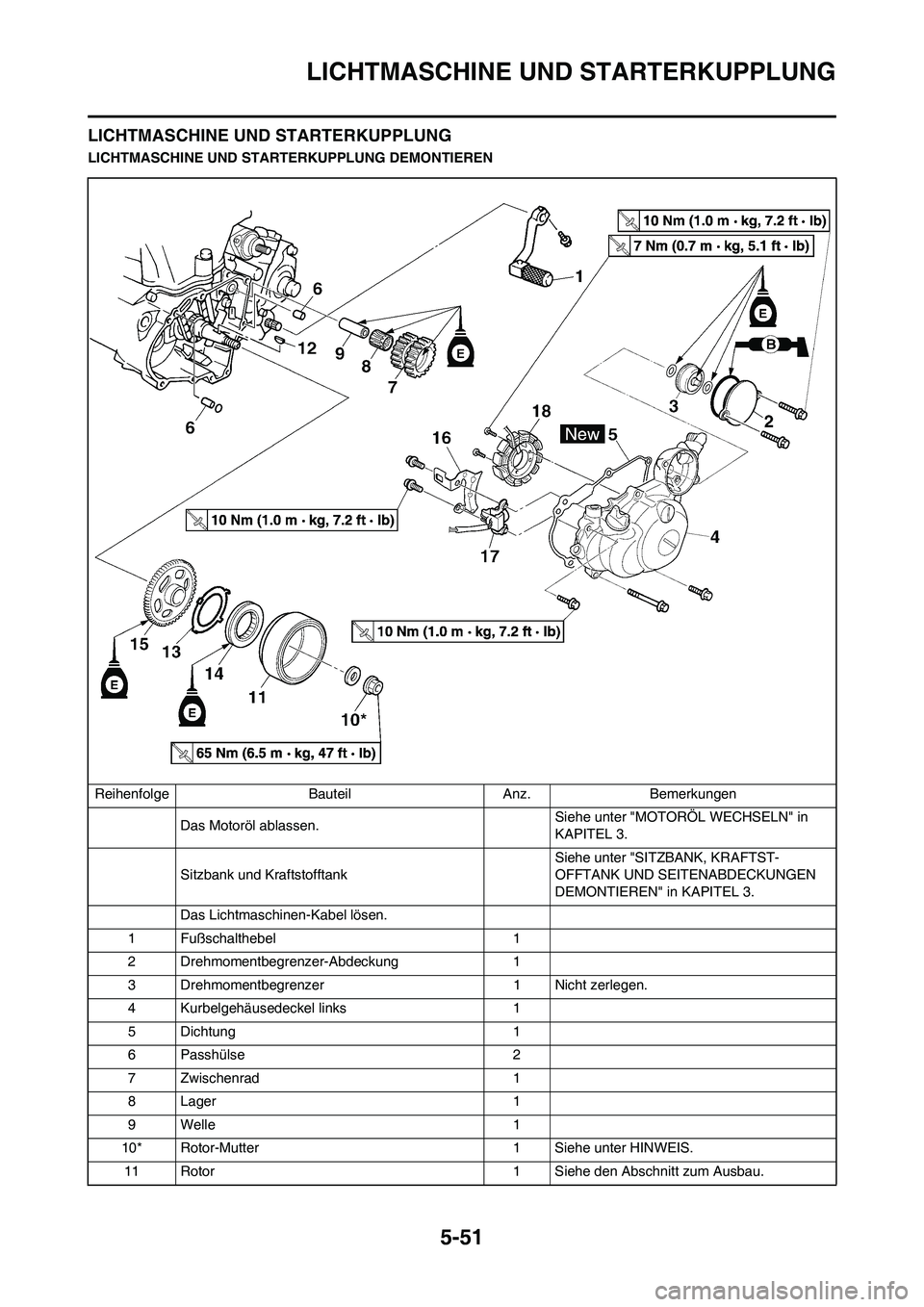

5-51
LICHTMASCHINE UND STARTERKUPPLUNG
LICHTMASCHINE UND STARTERKUPPLUNG
LICHTMASCHINE UND STARTERKUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen.Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Sitzbank und KraftstofftankSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Das Lichtmaschinen-Kabel lösen.
1 Fußschalthebel 1
2 Drehmomentbegrenzer-Abdeckung 1
3 Drehmomentbegrenzer 1 Nicht zerlegen.
4 Kurbelgehäusedeckel links 1
5Dichtung 1
6Passhülse 2
7 Zwischenrad 1
8 Lager 1
9Welle 1
10* Rotor-Mutter 1 Siehe unter HINWEIS.
11 Rotor 1 Siehe den Abschnitt zum Ausbau.

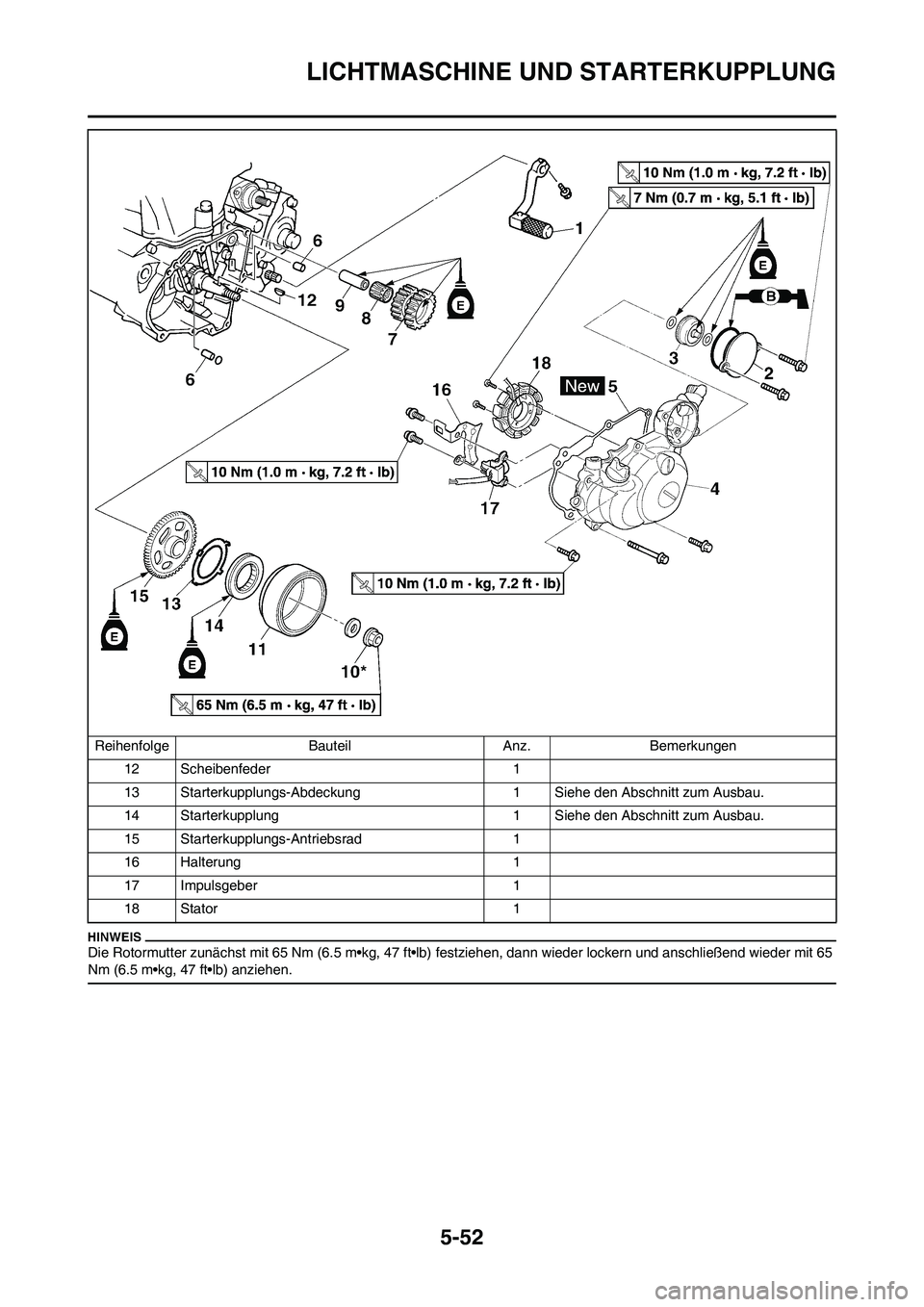

5-52
LICHTMASCHINE UND STARTERKUPPLUNG
Die Rotormutter zunächst mit 65 Nm (6.5 m•kg, 47 ft•lb) festziehen, dann wieder lockern und anschließend wieder mit 65
Nm (6.5 m•kg, 47 ft•lb) anziehen.
12 Scheibenfeder 1
13 Starterkupplungs-Abdeckung 1 Siehe den Abschnitt zum Ausbau.
14 Starterkupplung 1 Siehe den Abschnitt zum Ausbau.
15 Starterkupplungs-Antriebsrad 1
16 Halterung 1
17 Impulsgeber 1
18 Stator 1 Reihenfolge Bauteil Anz. Bemerkungen

5-53
LICHTMASCHINE UND STARTERKUPPLUNG
ROTOR DEMONTIEREN
1. Demontieren:
• Rotor-Mutter "1"
• Beilagscheibe
Den Rotorhalter "2" verwenden.
2. Demontieren:
• Rotor "1"
Den Rotorabzieher "2" ver-
wenden.
STARTERKUPPLUNG
DEMONTIEREN
1. Demontieren:
• Starterkupplungs-Abdeckung "1"
Die Starterkupplungs-Abdeckung mit
einen schmalen Schlitz-Schrauben-
dreher o. Ä. unter der Wölbung "a"
vorsichtig heraushebeln, ohne die
Abdeckung zu beschädigen.
2. Demontieren:
• Starterkupplung "1"
Die Scheibe "a" mit einen schmalen
Schlitz-Schraubendreher o. Ä. all-
mählich heraushebeln.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
• Rotor-Innenfläche "a"
• Stator-Oberfläche "b"
Beschädigt→Kurbelwellen-
Schlag und -Lager kontrollieren.
Gegebenenfalls Rotor und/ oder
Stator erneuern.
SCHEIBENFEDER
KONTROLLIEREN
1. Kontrollieren:
• Scheibenfeder "1"
Beschädigt→Erneuern.
STARTERKUPPLUNG
KONTROLLIEREN
1. Kontrollieren:
• Starterkupplung
Verbogen/verschlissen→Er-
neuern.
2. Kontrollieren:
• Zwischenrad
• Zwischenradwelle
• Starterkupplungs-Antriebsrad
Angefressen/Gratbildung/Materi-
alausbruch/rau/verschlissen→
Defekte Bauteile erneuern.3. Kontrollieren:
• Funktion der Starterkupplung
a. Das Starterkupplungs-Antrieb-
srad "1" an der Starterkupplung
"2" montieren und dann die
Starterkupplung fest halten.
b. Das Starterkupplungs-Antrieb-
srad im Gegenuhrzeigersinn B"
"drehen. Zwischen Starterkup-
plung und Starterkupplungs-
Antriebsrad muss nun
Kraftschluss bestehen. Anderen-
falls ist die Starterkupplung defekt
und muss erneuert werden.
c. Das Starterkupplungs-Antrieb-
srad im Uhrzeigersinn "A" dre-
hen.Das Starterkupplungs-
Zahnrad muss sich nun frei dre-
hen lassen. Anderenfalls ist die
Starterkupplung defekt und muss
erneuert werden.
DREHMOMENTBEGRENZER
KONTROLLIEREN
1. Kontrollieren:
• Drehmomentbegrenzer
Verbogen/verschlissen→Er-
neuern. Rotorhalter:
YS-1880-A/90890-
01701
Rotorabzieher:
YM-04142/90890-04142
