Istruzioni per l’uso

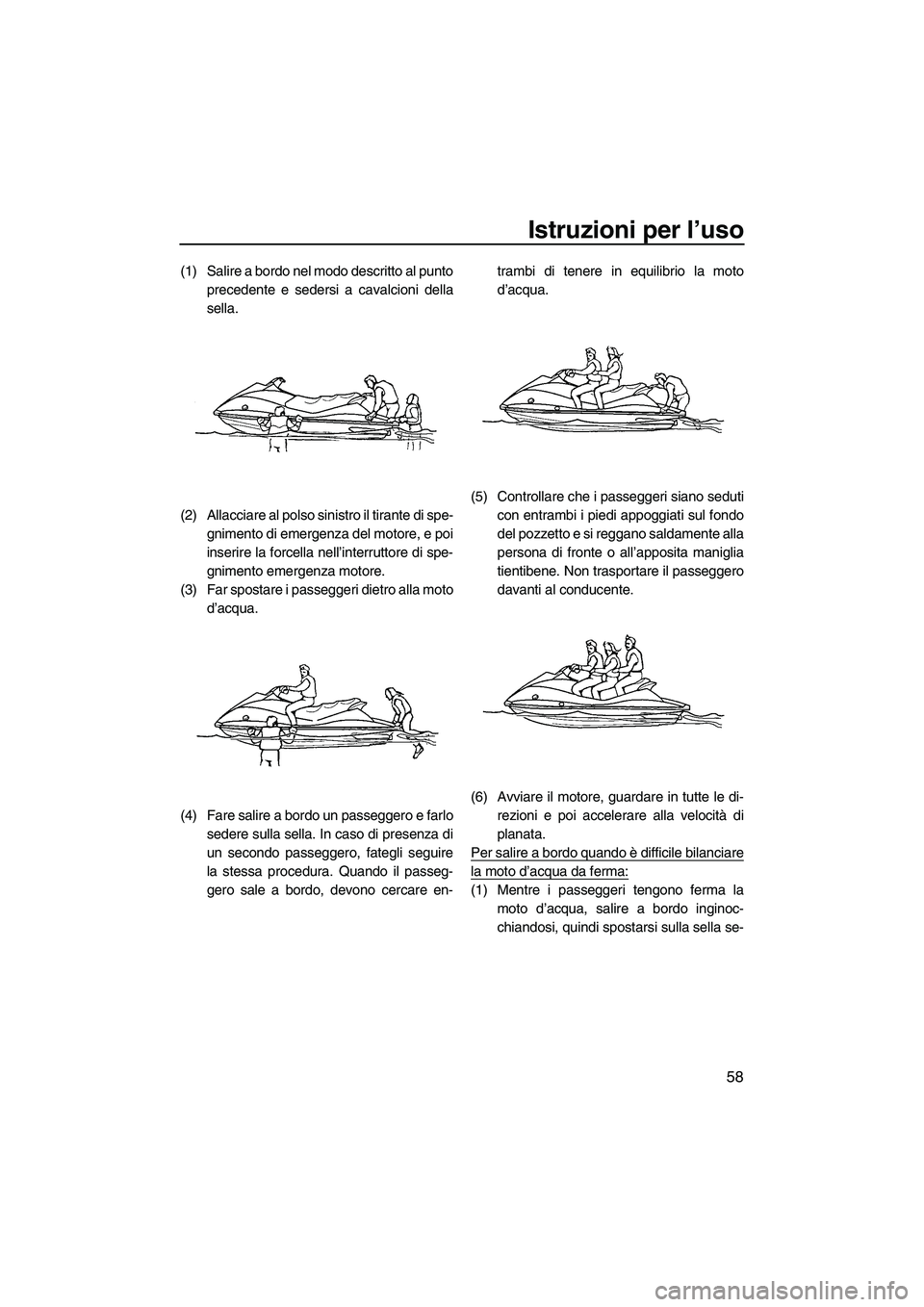

58
(1) Salire a bordo nel modo descritto al punto
precedente e sedersi a cavalcioni della
sella.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Far spostare i passeggeri dietro alla moto
d’acqua.
(4) Fare salire a bordo un passeggero e farlo
sedere sulla sella. In caso di presenza di
un secondo passeggero, fategli seguire
la stessa procedura. Quando il passeg-
gero sale a bordo, devono cercare en-trambi di tenere in equilibrio la moto
d’acqua.
(5) Controllare che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
persona di fronte o all’apposita maniglia
tientibene. Non trasportare il passeggero
davanti al conducente.
(6) Avviare il motore, guardare in tutte le di-
rezioni e poi accelerare alla velocità di
planata.
Per salire a bordo quando è difficile bilanciare
la moto d’acqua da ferma:
(1) Mentre i passeggeri tengono ferma la
moto d’acqua, salire a bordo inginoc-
chiandosi, quindi spostarsi sulla sella se-
UF2L70H0.book Page 58 Tuesday, June 24, 2008 9:12 AM

Istruzioni per l’uso

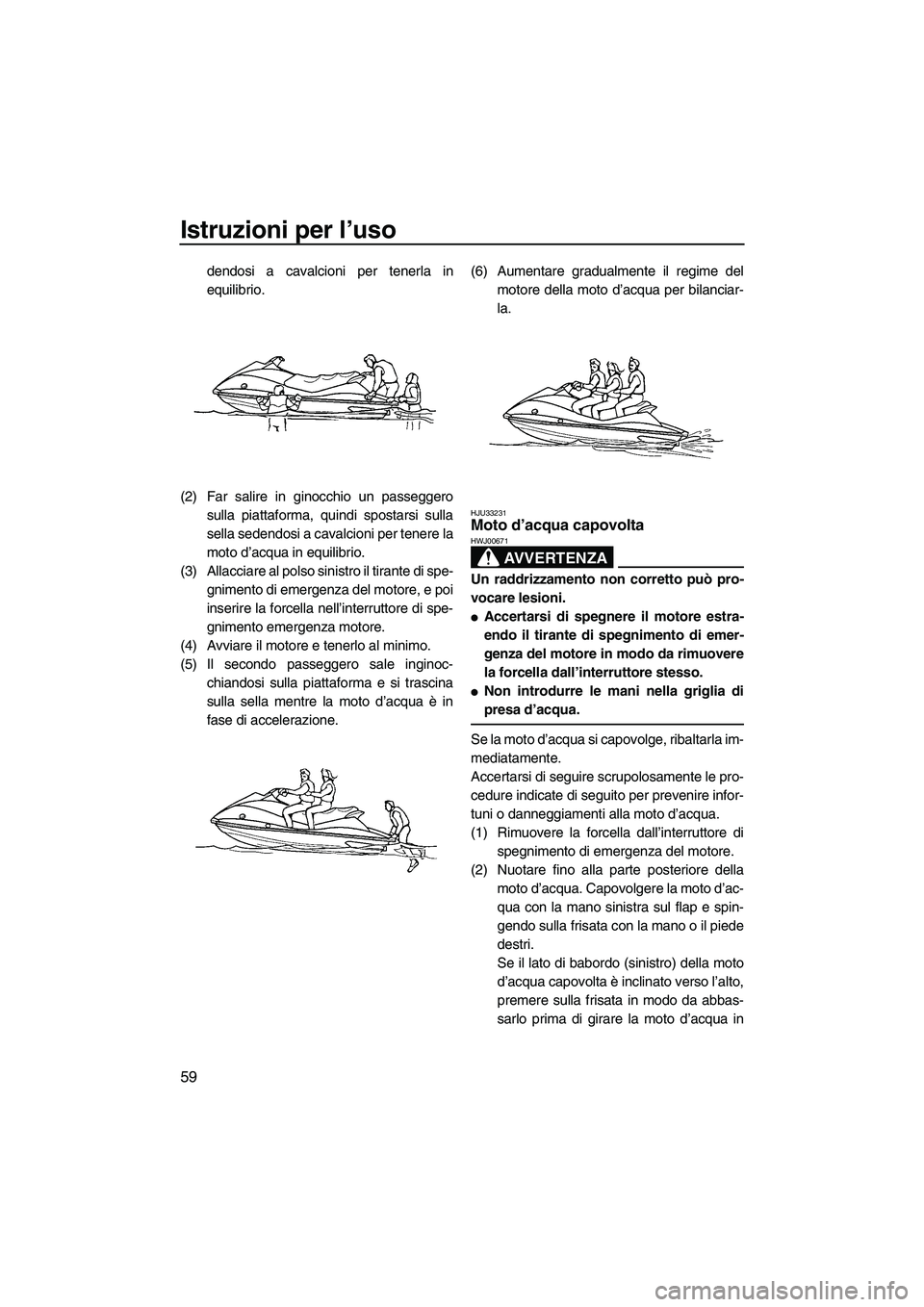

59
dendosi a cavalcioni per tenerla in
equilibrio.
(2) Far salire in ginocchio un passeggero
sulla piattaforma, quindi spostarsi sulla
sella sedendosi a cavalcioni per tenere la
moto d’acqua in equilibrio.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(4) Avviare il motore e tenerlo al minimo.
(5) Il secondo passeggero sale inginoc-
chiandosi sulla piattaforma e si trascina
sulla sella mentre la moto d’acqua è in
fase di accelerazione.(6) Aumentare gradualmente il regime del
motore della moto d’acqua per bilanciar-
la.
HJU33231Moto d’acqua capovolta
AVVERTENZA
HWJ00671
Un raddrizzamento non corretto può pro-
vocare lesioni.

Accertarsi di spegnere il motore estra-
endo il tirante di spegnimento di emer-
genza del motore in modo da rimuovere
la forcella dall’interruttore stesso.

Non introdurre le mani nella griglia di
presa d’acqua.
Se la moto d’acqua si capovolge, ribaltarla im-
mediatamente.
Accertarsi di seguire scrupolosamente le pro-
cedure indicate di seguito per prevenire infor-
tuni o danneggiamenti alla moto d’acqua.
(1) Rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore.
(2) Nuotare fino alla parte posteriore della
moto d’acqua. Capovolgere la moto d’ac-
qua con la mano sinistra sul flap e spin-
gendo sulla frisata con la mano o il piede
destri.
Se il lato di babordo (sinistro) della moto
d’acqua capovolta è inclinato verso l’alto,
premere sulla frisata in modo da abbas-
sarlo prima di girare la moto d’acqua in
UF2L70H0.book Page 59 Tuesday, June 24, 2008 9:12 AM

Istruzioni per l’uso

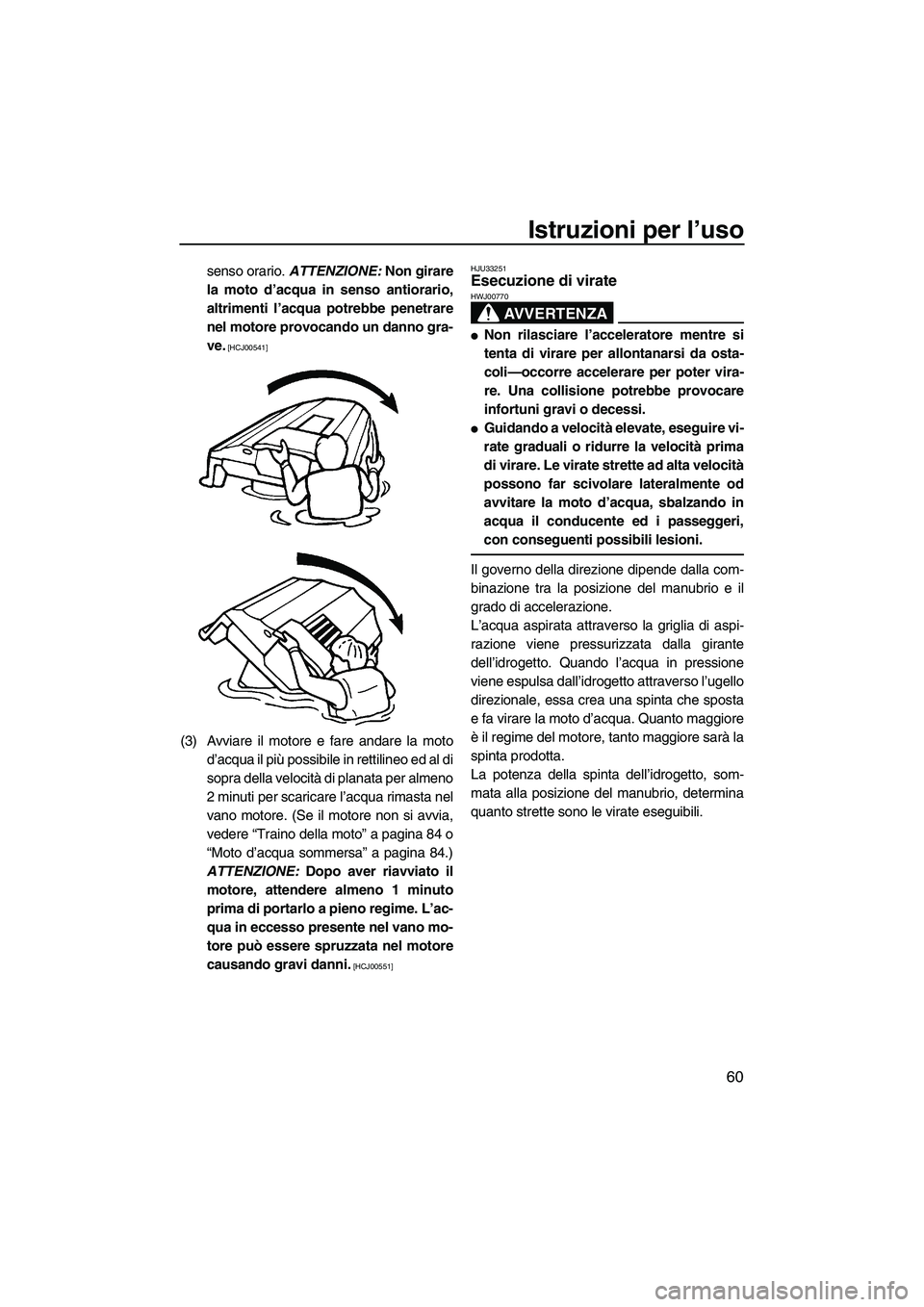

60
senso orario. ATTENZIONE: Non girare
la moto d’acqua in senso antiorario,
altrimenti l’acqua potrebbe penetrare
nel motore provocando un danno gra-
ve.
[HCJ00541]
(3) Avviare il motore e fare andare la moto
d’acqua il più possibile in rettilineo ed al di
sopra della velocità di planata per almeno
2 minuti per scaricare l’acqua rimasta nel
vano motore. (Se il motore non si avvia,
vedere “Traino della moto” a pagina 84 o
“Moto d’acqua sommersa” a pagina 84.)
ATTENZIONE: Dopo aver riavviato il
motore, attendere almeno 1 minuto
prima di portarlo a pieno regime. L’ac-
qua in eccesso presente nel vano mo-
tore può essere spruzzata nel motore
causando gravi danni.
[HCJ00551]HJU33251
Esecuzione di virate
AVVERTENZA
HWJ00770

Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.

Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente od
avvitare la moto d’acqua, sbalzando in
acqua il conducente ed i passeggeri,
con conseguenti possibili lesioni.
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
UF2L70H0.book Page 60 Tuesday, June 24, 2008 9:12 AM

Istruzioni per l’uso
61
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
B. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rila-
sciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’ac-
qua non risponderà più ai comandi del
manubrio fino a quando non si accelera
nuovamente o non si raggiunge la veloci-
tà di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
UF2L70H0.book Page 61 Tuesday, June 24, 2008 9:12 AM

Istruzioni per l’uso

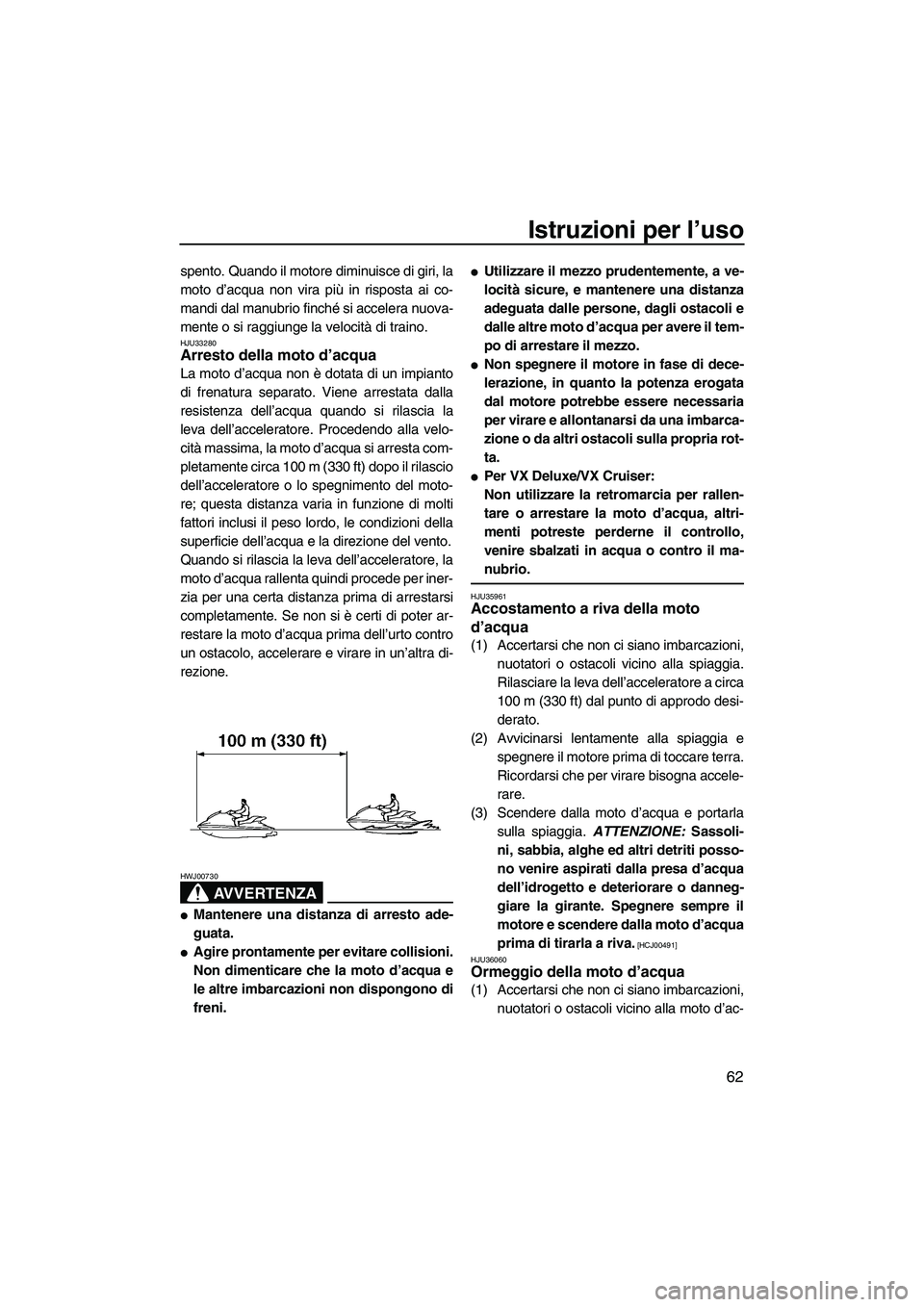

62
spento. Quando il motore diminuisce di giri, la
moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU33280Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velo-
cità massima, la moto d’acqua si arresta com-
pletamente circa 100 m (330 ft) dopo il rilascio
dell’acceleratore o lo spegnimento del moto-
re; questa distanza varia in funzione di molti
fattori inclusi il peso lordo, le condizioni della
superficie dell’acqua e la direzione del vento.
Quando si rilascia la leva dell’acceleratore, la
moto d’acqua rallenta quindi procede per iner-
zia per una certa distanza prima di arrestarsi
completamente. Se non si è certi di poter ar-
restare la moto d’acqua prima dell’urto contro
un ostacolo, accelerare e virare in un’altra di-
rezione.
AVVERTENZA
HWJ00730

Mantenere una distanza di arresto ade-
guata.

Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.

Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il tem-
po di arrestare il mezzo.

Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarca-
zione o da altri ostacoli sulla propria rot-
ta.

Per VX Deluxe/VX Cruiser:
Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
HJU35961Accostamento a riva della moto
d’acqua
(1) Accertarsi che non ci siano imbarcazioni,
nuotatori o ostacoli vicino alla spiaggia.
Rilasciare la leva dell’acceleratore a circa
100 m (330 ft) dal punto di approdo desi-
derato.
(2) Avvicinarsi lentamente alla spiaggia e
spegnere il motore prima di toccare terra.
Ricordarsi che per virare bisogna accele-
rare.
(3) Scendere dalla moto d’acqua e portarla
sulla spiaggia. ATTENZIONE: Sassoli-
ni, sabbia, alghe ed altri detriti posso-
no venire aspirati dalla presa d’acqua
dell’idrogetto e deteriorare o danneg-
giare la girante. Spegnere sempre il
motore e scendere dalla moto d’acqua
prima di tirarla a riva.
[HCJ00491]
HJU36060
Ormeggio della moto d’acqua
(1) Accertarsi che non ci siano imbarcazioni,
nuotatori o ostacoli vicino alla moto d’ac-
UF2L70H0.book Page 62 Tuesday, June 24, 2008 9:12 AM

Istruzioni per l’uso

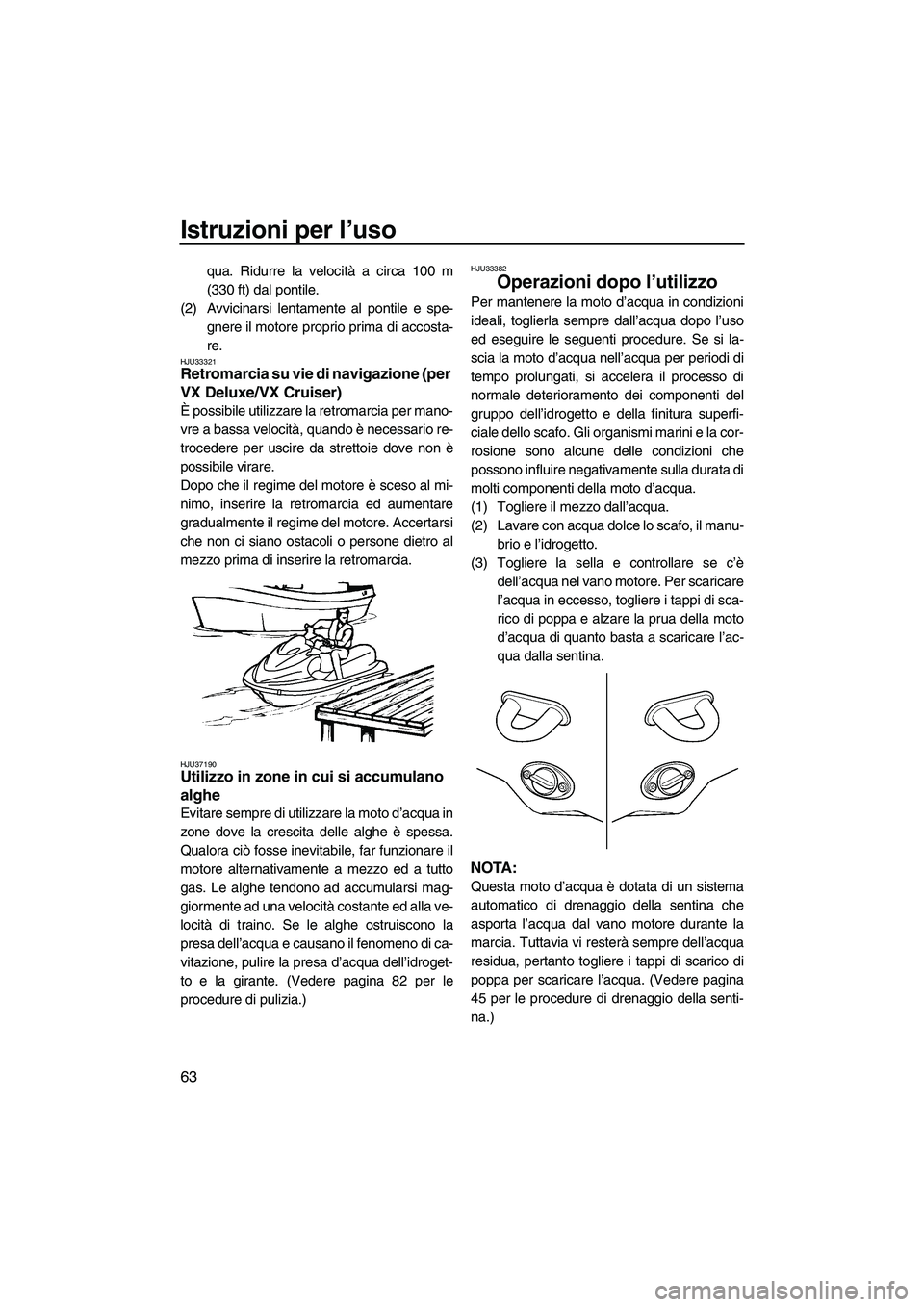

63
qua. Ridurre la velocità a circa 100 m
(330 ft) dal pontile.
(2) Avvicinarsi lentamente al pontile e spe-
gnere il motore proprio prima di accosta-
re.
HJU33321Retromarcia su vie di navigazione (per
VX Deluxe/VX Cruiser)
È possibile utilizzare la retromarcia per mano-
vre a bassa velocità, quando è necessario re-
trocedere per uscire da strettoie dove non è
possibile virare.
Dopo che il regime del motore è sceso al mi-
nimo, inserire la retromarcia ed aumentare
gradualmente il regime del motore. Accertarsi
che non ci siano ostacoli o persone dietro al
mezzo prima di inserire la retromarcia.
HJU37190Utilizzo in zone in cui si accumulano
alghe
Evitare sempre di utilizzare la moto d’acqua in
zone dove la crescita delle alghe è spessa.
Qualora ciò fosse inevitabile, far funzionare il
motore alternativamente a mezzo ed a tutto
gas. Le alghe tendono ad accumularsi mag-
giormente ad una velocità costante ed alla ve-
locità di traino. Se le alghe ostruiscono la
presa dell’acqua e causano il fenomeno di ca-
vitazione, pulire la presa d’acqua dell’idroget-
to e la girante. (Vedere pagina 82 per le
procedure di pulizia.)
HJU33382
Operazioni dopo l’utilizzo
Per mantenere la moto d’acqua in condizioni
ideali, toglierla sempre dall’acqua dopo l’uso
ed eseguire le seguenti procedure. Se si la-
scia la moto d’acqua nell’acqua per periodi di
tempo prolungati, si accelera il processo di
normale deterioramento dei componenti del
gruppo dell’idrogetto e della finitura superfi-
ciale dello scafo. Gli organismi marini e la cor-
rosione sono alcune delle condizioni che
possono influire negativamente sulla durata di
molti componenti della moto d’acqua.
(1) Togliere il mezzo dall’acqua.
(2) Lavare con acqua dolce lo scafo, il manu-
brio e l’idrogetto.
(3) Togliere la sella e controllare se c’è
dell’acqua nel vano motore. Per scaricare
l’acqua in eccesso, togliere i tappi di sca-
rico di poppa e alzare la prua della moto
d’acqua di quanto basta a scaricare l’ac-
qua dalla sentina.
NOTA:
Questa moto d’acqua è dotata di un sistema
automatico di drenaggio della sentina che
asporta l’acqua dal vano motore durante la
marcia. Tuttavia vi resterà sempre dell’acqua
residua, pertanto togliere i tappi di scarico di
poppa per scaricare l’acqua. (Vedere pagina
45 per le procedure di drenaggio della senti-
na.)
UF2L70H0.book Page 63 Tuesday, June 24, 2008 9:12 AM

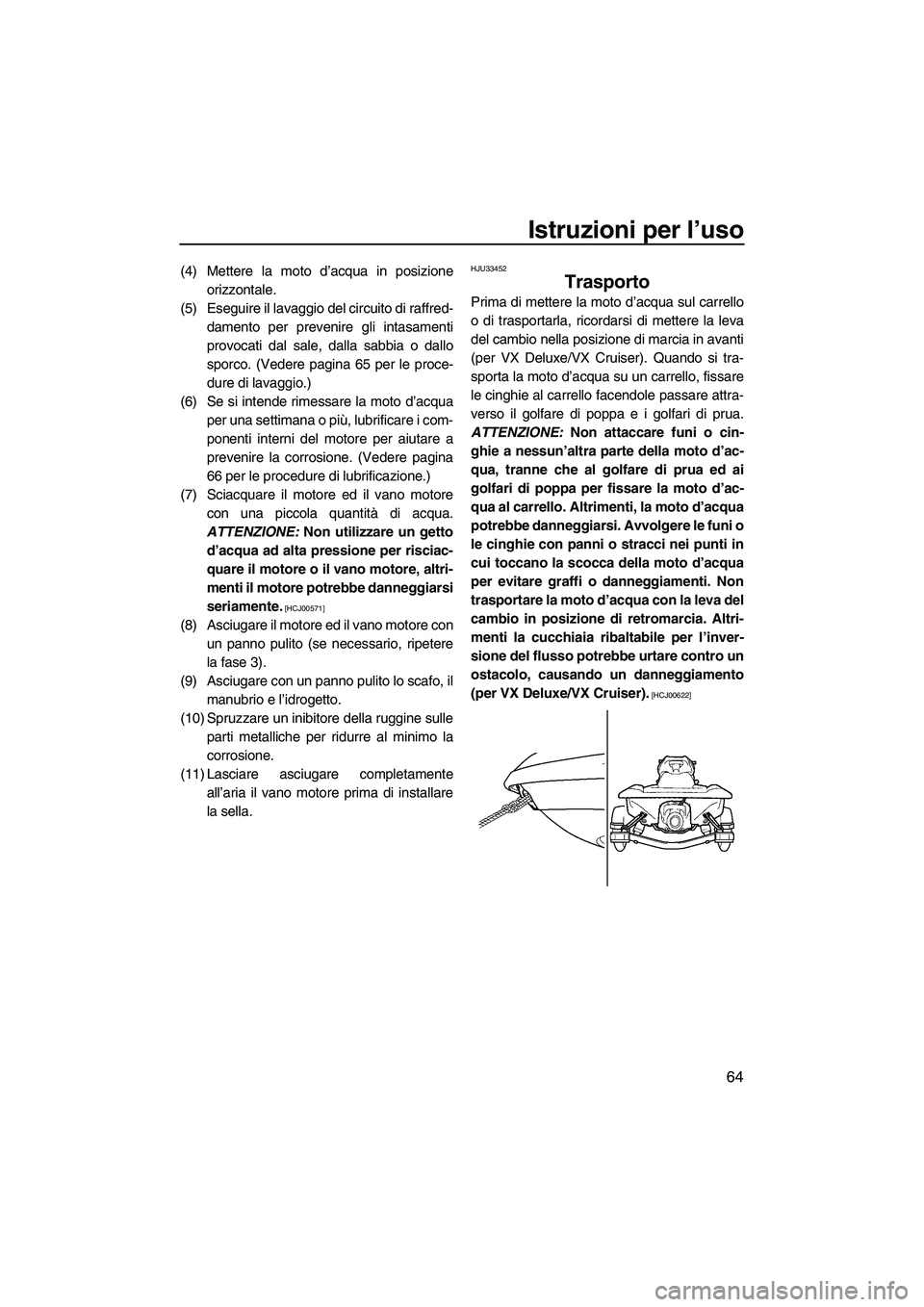

Istruzioni per l’uso
64
(4) Mettere la moto d’acqua in posizione
orizzontale.
(5) Eseguire il lavaggio del circuito di raffred-
damento per prevenire gli intasamenti
provocati dal sale, dalla sabbia o dallo
sporco. (Vedere pagina 65 per le proce-
dure di lavaggio.)
(6) Se si intende rimessare la moto d’acqua
per una settimana o più, lubrificare i com-
ponenti interni del motore per aiutare a
prevenire la corrosione. (Vedere pagina
66 per le procedure di lubrificazione.)
(7) Sciacquare il motore ed il vano motore
con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciac-
quare il motore o il vano motore, altri-
menti il motore potrebbe danneggiarsi
seriamente.
[HCJ00571]
(8) Asciugare il motore ed il vano motore con
un panno pulito (se necessario, ripetere
la fase 3).
(9) Asciugare con un panno pulito lo scafo, il
manubrio e l’idrogetto.
(10) Spruzzare un inibitore della ruggine sulle
parti metalliche per ridurre al minimo la
corrosione.
(11) Lasciare asciugare completamente
all’aria il vano motore prima di installare
la sella.
HJU33452
Trasporto
Prima di mettere la moto d’acqua sul carrello
o di trasportarla, ricordarsi di mettere la leva
del cambio nella posizione di marcia in avanti
(per VX Deluxe/VX Cruiser). Quando si tra-
sporta la moto d’acqua su un carrello, fissare
le cinghie al carrello facendole passare attra-
verso il golfare di poppa e i golfari di prua.
ATTENZIONE: Non attaccare funi o cin-
ghie a nessun’altra parte della moto d’ac-
qua, tranne che al golfare di prua ed ai
golfari di poppa per fissare la moto d’ac-
qua al carrello. Altrimenti, la moto d’acqua
potrebbe danneggiarsi. Avvolgere le funi o
le cinghie con panni o stracci nei punti in
cui toccano la scocca della moto d’acqua
per evitare graffi o danneggiamenti. Non
trasportare la moto d’acqua con la leva del
cambio in posizione di retromarcia. Altri-
menti la cucchiaia ribaltabile per l’inver-
sione del flusso potrebbe urtare contro un
ostacolo, causando un danneggiamento
(per VX Deluxe/VX Cruiser).
[HCJ00622]
UF2L70H0.book Page 64 Tuesday, June 24, 2008 9:12 AM

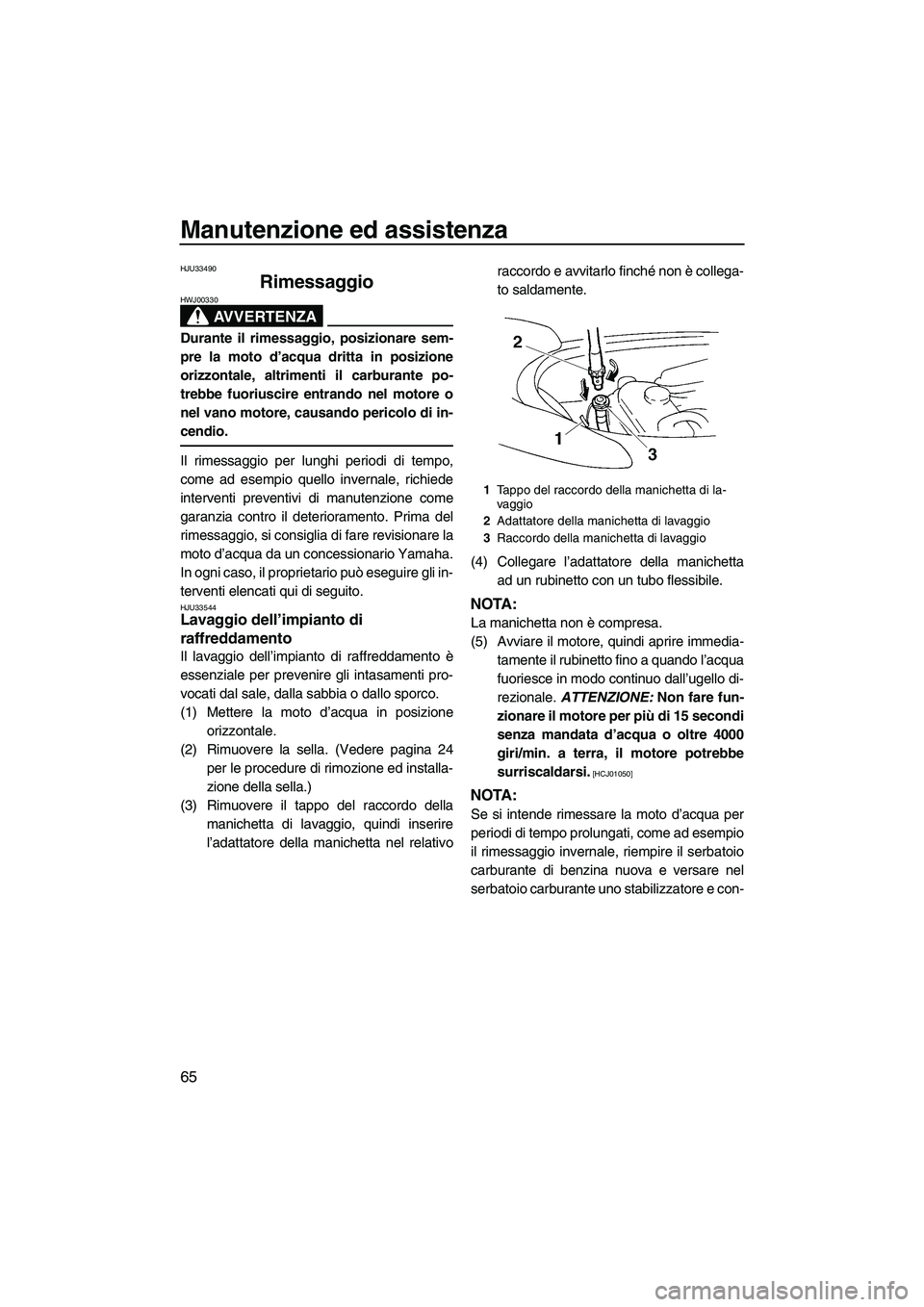

Manutenzione ed assistenza
65
HJU33490
Rimessaggio
AVVERTENZA
HWJ00330
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire gli in-
terventi elencati qui di seguito.
HJU33544Lavaggio dell’impianto di
raffreddamento
Il lavaggio dell’impianto di raffreddamento è
essenziale per prevenire gli intasamenti pro-
vocati dal sale, dalla sabbia o dallo sporco.
(1) Mettere la moto d’acqua in posizione
orizzontale.
(2) Rimuovere la sella. (Vedere pagina 24
per le procedure di rimozione ed installa-
zione della sella.)
(3) Rimuovere il tappo del raccordo della
manichetta di lavaggio, quindi inserire
l’adattatore della manichetta nel relativoraccordo e avvitarlo finché non è collega-
to saldamente.
(4) Collegare l’adattatore della manichetta
ad un rubinetto con un tubo flessibile.
NOTA:
La manichetta non è compresa.
(5) Avviare il motore, quindi aprire immedia-
tamente il rubinetto fino a quando l’acqua
fuoriesce in modo continuo dall’ugello di-
rezionale. ATTENZIONE: Non fare fun-
zionare il motore per più di 15 secondi
senza mandata d’acqua o oltre 4000
giri/min. a terra, il motore potrebbe
surriscaldarsi.
[HCJ01050]
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esempio
il rimessaggio invernale, riempire il serbatoio
carburante di benzina nuova e versare nel
serbatoio carburante uno stabilizzatore e con-
1Tappo del raccordo della manichetta di la-
vaggio
2Adattatore della manichetta di lavaggio
3Raccordo della manichetta di lavaggio
UF2L70H0.book Page 65 Tuesday, June 24, 2008 9:12 AM
